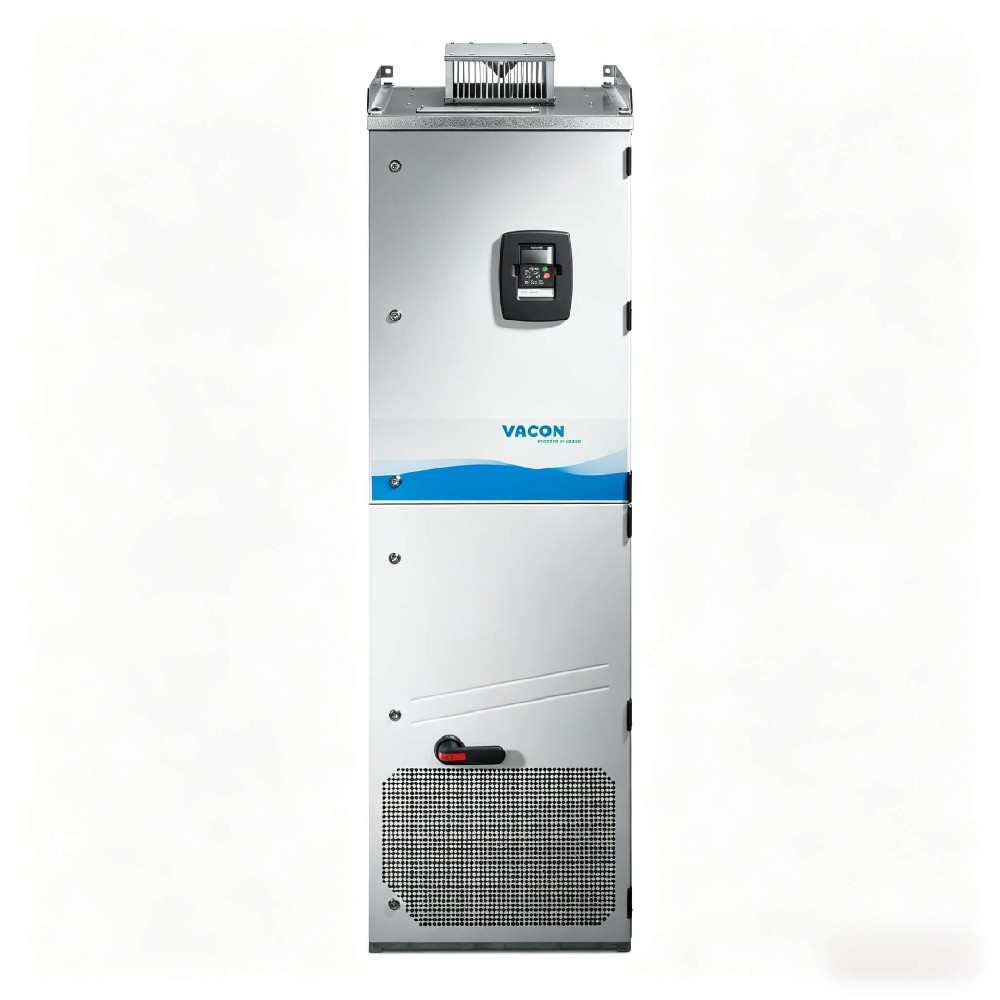

Der VACON NXP03856-A5L0SSB-A1A2000000 ist ein Hochleistungs-Frequenzumrichter der VACON NXP-Serie mit 385 A bei 525–690 VAC für anspruchsvolle industrielle Motorsteuerung. Als Closed Loop Vector Controller liefert es Geschwindigkeitsfehler unter 0,01% und Drehmomentgenauigkeit innerhalb von ± 2%, wobei das volle Nennmoment kontinuierlich bei Nulldrehzahl gehalten wird. Entworfen für schwere Kranhebwerke, Bergbauförderer, Schiffsdreher und große Extruder, bietet die Einheit eine kontinuierliche Leistung von etwa 355 kW bei 690 V.
Was ist ein High Power Closed Loop Vector Frequency Converter?
Ein High Power Closed Loop Vector Frequency Converter ist ein Wechselstromantriebssystem, das Hochstromleistungselektronik mit encoderbasierter feldorientierter Steuerung kombiniert, um Induktions- und Permanentmagnetmotordrehzahl und Drehmoment mit extremer Präzision zu regulieren. Im Gegensatz zu grundlegenden V/f-Antrieben verwendet die geschlossene Schleifenvektorsteuerung Echtzeit-Rotorpositionsrückkopplung eines Encoders, um magnetisierende und drehmomenterzeugende Ströme unabhängig zu befehlen.
Dieses Produkt gehört zum Premium-Leistungssegment der VACON NXP-Familie, das Motoren von wenigen hundert Kilowatt bis zu Megawatt steuern kann. Es dient als Wechselrichtereinheit innerhalb des breiteren NX-Ökosystems, das auch Active Front End (AFE) regenerative Gleichrichter, Non-Regenerative Front End (NFE) Einheiten und Bremshackermodule für gängige DC-Bus-Mehrantriebsarchitekturen umfasst.
Hauptspezifikationen
Der Typbezeichnungscode VACON NXP03856-A5L0SSB-A1A2000000 kodiert die folgende Konfiguration. Ausführliche technische Spezifikationen finden Sie im Herstellerdatenblatt:
Netzspannung: 525 bis 690 VAC (3-Phasen, -15% bis + 10% Toleranz)
DC-Bus-Spannungsbereich: 640 bis 1.100 VDC
Nennleistungsstrom (IL-kontinuierlich): 385 A
Überlastkapazität (niedrig): 110% für 1 Minute alle 10 Minuten
Maximale Ausgangsfrequenz: 320 Hz
Schaltfrequenz Standard: 1,5 kHz (einstellbar 1-6 kHz)
Kontrollmethode: U / f, offener Schleifensensorloser Vektor, geschlossener Schleifenvektor (nur NXP)
Geschwindigkeitsfehler (geschlossener Schleifenvektor): lt; 0,01% der Nenngeschwindigkeit
Drehmomentgenauigkeit (geschlossener Schleifenvektor): ±2% des Nennmoments
Startmoment: 200% bei Nulldrehzahl (geschlossene Schleife)
Beschleunigungs-/Verzögerungszeit: 0,1 bis 3000 Sekunden
Betriebstemperaturbereich: -10°C bis +40°C (derating über 40°C)
Lagertemperaturbereich: -40°C bis +70°C
Gehäuseschutz: IP21 (pro Modellcode A5L0 - NEMA Typ 1 Äquivalent)
Befestigungstyp: Wandmontierter, unabhängiger geschlossener Antrieb
Tastatur: Alphanumerische Anzeige
Rahmengröße: FR10 (luftgekühlt)
Bruttogewicht: 205 kg (ungefähr)
Zulassungen: CE (EN 61800-3), UL, cUL, RCM, EAC, KC
Marine Genehmigungen: Verfügbar (auf Bestellung konfiguriert; DNV, Bureau Veritas, ABS, Lloyd's Register Typgenehmigungen für NXP-Serie)
EMV-Konformität: EN/IEC 61800-3
Feldbuskompatibilität: Modbus RTU (RS-485) Standard; optional PROFIBUS DP, CANopen, DeviceNet, PROFINET, EtherNet/IP, EtherCAT über Optionsplatten
Funktionale Sicherheit: Safe Torque Off (STO) und Safe Stop 1 (SS1) - verfügbar bei Konfiguration mit entsprechenden Optionsplatten
Konforme Beschichtung: als Option erhältlich (lackierte PCB) für raue Umgebungen
Technische Highlights
Die geschlossene Schleifenvektorsteuerung ermöglicht die volle Drehmomentproduktion bei Nulldrehzahl mit 200% Anfangsdrehmomentkapazität. Diese Leistung ist entscheidend für Hebeanwendungen, bei denen ein geladener Kran vor Beginn der Bewegung Position halten muss, ohne dass mechanische Bremsen eingreifen.
Die Motorsteuerplattform unterstützt sowohl Induktionsmotoren als auch Permanentmagnet(PM)Motoren aus einer einzigen Hardwarekonfiguration. Diese Dual-Motor-Fähigkeit eliminiert den Bedarf an separaten Antriebsfamilien, wenn eine Anwendung von Induktion auf PM-Motortechnologie übergeht.
Die eigenständige geschlossene Antriebskonfiguration (Modellcode A5L0) bietet IP21-Schutz als komplette, in der Fabrik montierte Einheit mit integriertem Gehäuse, wodurch die Notwendigkeit für kundenspezifische Plattentechnik und separate Schrankbeschaffung beseitigt wird. Eine häufige Frage: "Ist dieses Gerät ein bloßes Modul oder ein komplettes geschlossenes Laufwerk?" - die Bezeichnung A5L0 bestätigt einen wandmontierten geschlossenen Laufwerk, nicht ein IP00-Modul.
Das schnelle Antrieb-zu-Antrieb-Kommunikationsprotokoll unterstützt die Hochgeschwindigkeits-Synchronisation über mehrere Wechselrichtereinheiten, die einen gemeinsamen Gleichstrombus teilen. Dies ermöglicht koordinierte Multimotorsysteme, bei denen sich Drehzahl- und Drehmomentreferenzen zwischen Antrieben in Sub-Millisekunden-Zeitrahmen ausbreiten müssen.
Die thermostatisch gesteuerten Gleichstromkühlventilatoren erfüllen die EU-Ecodesign-Richtlinie ERP2015, reduzieren die Energieverluste des Ventilators im Teillastbetrieb und verlängern die Lebensdauer des Ventilators im Vergleich zu kontinuierlich betriebenen Kühlventilatoren.
Sechs elektrische Impulsrichtungen in Kombination mit einem eingebauten Gleichstromdrucker reduzieren die Eingangsstromharmonische Verzerrung (THDi) unter 40%, ohne einen externen aktiven Filter zu benötigen. Diese Architektur erfüllt die harmonischen Leitlinien von IEEE 519 für die meisten Industrieanlagen und behält gleichzeitig eine einfachere Front-End-Konfiguration als vollständige Active Front-End-Lösungen.
Anwendungen
Schwerkranheber und Winden: Das Startmoment von 200% bei Nulldrehzahl und die Genauigkeit von 0,01% ermöglichen eine präzise Lastpositionierung ohne mechanischen Bremsrutsch und reduzieren den Bremsverschleiß um bis zu 50% bei wiederholten Hubzyklen.
Schiffsantrieb und -treiber: Fabrikkonfigurierte Schiffsgenehmigungen (DNV, BV, ABS, Lloyd's Register) ermöglichen den direkten Einsatz auf Azimuttreiber, Bogenrubber und Hauptantriebswellen für Schiffe, die 355 kW kontinuierliche Wellenleistung bei 690 VAC-Versorgung erfordern.
Bergbauförderer und Brecher: Die 110%ige Überlastkapazität für 1 Minute unterstützt die hohe Startträgheit von beladenen Bandfördern und die intermittierende Schockbelastung von Backenbrechern in Mineralverarbeitungskreisläufen.
Große Extruder und Mischer: Geschlossene Schleife Vektorsteuerung mit 0,01% Drehzahlregelung gewährleistet konsistenten Durchsatz für Gummi, Kunststoffe und Lebensmittel Extrusionslinien, die Aufrechterhaltung von Produktdimensionen Toleranzen innerhalb von ± 0,5% durch Beseitigung der Motordrehzahl Drift unter variierender Materialviskosität.
Stahlwalzwerkstände: Die schnelle dynamische Reaktion und die Encoder-Rückkopplungsschleife ermöglichen schnelle Geschwindigkeits- und Drehmomenteinstellungen während der Walzpasse und unterstützen die Produktmesskonsistenz in heißen und kalten Bandmühlen.
Prüfbänke und Dynamometer: Die Steuermodi Open Loop und Closed Loop Vector ermöglichen es dem Antrieb, als programmierbarer Lastsimulator zu arbeiten, mit einer Drehmomentgenauigkeit von ±2%, die eine wiederholbare Charakterisierung der Motorleistung im gesamten Drehzahlbereich ermöglicht.
Windtunnel- und Kompressorantriebe: Der integrierte PID-Controller und die maximale Ausgangsfrequenz von 320 Hz unterstützen Hochgeschwindigkeits-Lüfter- und Kompressoranwendungen, wobei der Gleichstromdrucker die harmonische Injektion in das Anlagennetz reduziert.
Auswahlberatung
Geeignete Anwendungen:
Systeme mit 525 bis 690 VAC Dreiphasenversorgung mit einem kontinuierlichen Motorstrom von bis zu 385 A, entsprechend ca. 355 kW bei 690 V
Anwendungen, die eine geschlossene Schleifenvektorsteuerung mit Encoder-Rückkopplung für eine präzise Drehzahl- oder Drehmomentregelung erfordern
Wandmontageanlagen in industriellen Innenumgebungen (IP21-Bewertung), bei denen ein vollständig geschlossener, in der Fabrik montierter Antrieb kundenspezifische Panelkosten eliminiert
Mehrantriebs-gemeinsame DC-Bussysteme, bei denen das NXP-Wechselrichtermodul mit einer gemeinsamen DC-Verbindung verbunden ist, die von einer zentralen Active Front End- oder Non-Regenerative Front End-Einheit gespeist wird
Nicht empfohlen für:
Direkte Installation im Freien oder Umgebungen mit Hochdruck-Abwäsche. Die IP21-Bewertung schützt nur vor vertikal fallenden Wassertropfen. Für Waschbereiche installieren Sie den Antrieb in einem höher bewerteten Gehäuse (IP54 oder IP65).
380 bis 500 VAC Versorgungsnetze ohne Step-up Transformator. Die Spannungsklasse 525-690 VAC kann nicht von 380-500 V Netz betrieben werden. Wählen Sie eine VACON NXP-Einheit aus dem 380-500 V-Bereich (z.B. NXP0385 5-Serie) für den direkten Anschluss an 400 V oder 480 V-Versorgungen.
Anwendungen, die eine eingebaute regenerative Bremsung erfordern. Dieses Modell enthält keinen internen Bremshacker nach der Modellcodebezeichnung. Für regenerative oder häufige dynamische Bremsungen fügen Sie eine externe NXB-Bremsschneidereinheit und einen Bremswiderstand hinzu oder setzen Sie ein NXA Active Front End für einen vollständigen Vierkadrantenbetrieb mit Energierückgewinnung in das Netz ein.
FAQ (häufig gestellte Fragen)
1.Was ist die Lieferzeit für den VACON NXP03856-A5L0SSB-A1A2000000?
Die Standard-Lieferzeit des Herstellers beträgt 8 bis 12 Wochen für nicht auf Lager konfigurierte Einheiten. Autorisierte Händler mit lokalem Bestand können innerhalb von 3 bis 5 Werktagen ab Lager versenden.
2. Ist der NXP03856-A5L0SSB-A1A2000000 auf Lager und bereit zum Versand?
Wir lagern ausgewählte VACON NXP Konfigurationen bei Beijing Zhongping Technology für eine schnelle Erfüllung. Die aktuelle Verfügbarkeit variiert je nach Region und Modellcode; Kontaktieren Sie uns mit Ihrer vollständigen Typbezeichnung für eine bestätigte Bestandsprüfung.
3.Wie viel kostet der NXP03856? Was ist der Preisbereich?
Ein 385 A,525-690 VAC VACON NXP geschlossener Antrieb reicht typischerweise von 25.000 bis 48.000 USD abhängig von der Optionskonfiguration des Boards, der Schiffsgenehmigungen und der Bestellmenge. Preise schwanken aufgrund von Wechselkursen, Zöllen und Fabrikanpassungen. Für ein genaues Angebot mit aktuellen Preisen kontaktieren Sie Beijing Zhongping Technology direkt.
4. Welche Zahlungsbedingungen und Versandmethoden akzeptieren Sie?
Wir akzeptieren Banküberweisung (T / T) und große Unternehmenskreditkarten. Für qualifizierte Konten bietet Beijing Zhongping Technology Netto 30 Zahlungsbedingungen nach Kreditgenehmigung an. Standardversand ist über DHL, UPS oder FedEx für kleinere Artikel; Spediteur Seefracht oder Luftfracht für 205 kg Einheiten.
5.Was sind die maritimen Zertifizierungen und Zulassungen der Klassifizierungsgesellschaft für den NXP03856?
Die VACON NXP-Serie hat die Typgenehmigung von Det Norske Veritas (DNV), Bureau Veritas (BV) und Lloyd's Register für Marine- und Offshore-Anwendungen. ABS-Typgenehmigung ist ebenfalls verfügbar. Diese Genehmigungen müssen bei der Auftragseingabe über den entsprechenden Optionscode angegeben werden; Eine rückwirkende Zertifizierung ist nicht verfügbar.
6.Wie installiere ich den NXP03856-A5L0SSB und welche Montage und Freiräume sind erforderlich?
Die Einheit ist ein wandmontierter geschlossener Antrieb mit einem Gewicht von etwa 205 kg. Die Installation erfordert eine strukturell geschätzte vertikale Wandfläche, mechanische Hebeausrüstung und einen Mindestfreiraum von 200 mm oben und unten für den Kühlluftstrom. Das Gehäuse ist IP21 bewertet; Innen in einem sauberen, trockenen elektrischen Raum mit Umgebungstemperatur zwischen -10°C und +40°C installieren.
7. Was ist das Gewicht, die Abmessungen und die Stromkabelgröße für den NXP03856?
Nettogewicht 204 kg; Das Bruttogewicht beträgt 205 kg. Für genaue Abmesszeichnungen und Kabelmesstabellen lesen Sie die Herstelleranleitung. Der Querschnitt des Stromkabels hängt von der Installationsmethode, der Umgebungstemperatur und dem Kabeltyp ab; Koordinieren Sie sich mit Ihrem Elektrotechnikteam nach IEC 60364-5-52 Ampasitätstabellen.
8.Was ist die Rücksendungspolitik und die Garantiefrist für den NXP03856?
Wir gewähren eine Garantie von 18 Monaten ab dem Versanddatum gegen Herstellungsfehler unter normalen Betriebsbedingungen. Erweiterte Garantieoptionen stehen zur Verfügung. Rücksendungen erfordern eine vorherige Genehmigung; Beijing Zhongping Technology verarbeitet RMA-Anfragen innerhalb von 48 Geschäftsstunden. Individuell konfigurierte Laufwerke mit speziellen Optionscodes tragen unterschiedliche Rückgabebedingungen.
9. Kann der NXP03856-A5L0SSB mit einem Permanentmagnetmotor verwendet werden?
- Ja. - Ja. Die Steuerplattform VACON NXP unterstützt sowohl Induktions- als auch Permanentmagnet(PM)Motoren. Die PM-Motorsteuerung erfordert den Closed Loop Vector-Modus mit einem Encoder-Feedback-Gerät. Konfigurieren Sie die Motorparameter in der Laufwerkfirmware mithilfe der alphanumerischen Tastatur oder NCDrive PC-Software.
10.Enthält der NXP03856 einen internen Bremshacker oder einen Bremswiderstand?
Nein.Der Modellcode "A5L0SSB" bezeichnet keinen internen Bremshacker. Zur dynamischen Bremsung fügen Sie ein externes NXB-Bremshackermodul und einen entsprechend dimensionierten Bremswiderstand hinzu. Für regenerative Anwendungen, die Energie in die Netzversorgung zurückgeben, setzen Sie eine NXA Active Front End-Einheit auf den DC-Bus ein.
Extended Range Modelle
Neben dem oben beschriebenen NXP03856 liefern wir auch zusätzliche geschlossene Antriebsbewertungen in der gleichen VACON NXP-Familie, die alle die Konfiguration A5L0SSB-A1A2000000 teilen (IP21 geschlossen, alphanumerische Anzeige, kein interner Bremshacker). Die gesamte Gruppe umfasst niedrige Überlastleistungen von 250 kW bis 400 kW (261–416 A kontinuierlich) und hohe Überlastleistungen von 200 kW bis 315 kW (208–325 A). Zu den verfügbaren Typencodes gehören:
NXP02616-A5L0SSB-A1A2000000, NXP03256-A5L0SSB-A1A2000000
NXP03856-A5L0SSB-A1A2000000, NXP04166-A5L0SSB-A1A2000000
Kontaktieren Sie Beijing Zhongping Technology für Bestandsstatus und Unterstützung bei der Auswahl der optimalen Bewertung basierend auf Ihren Motornamenschilderdaten.
