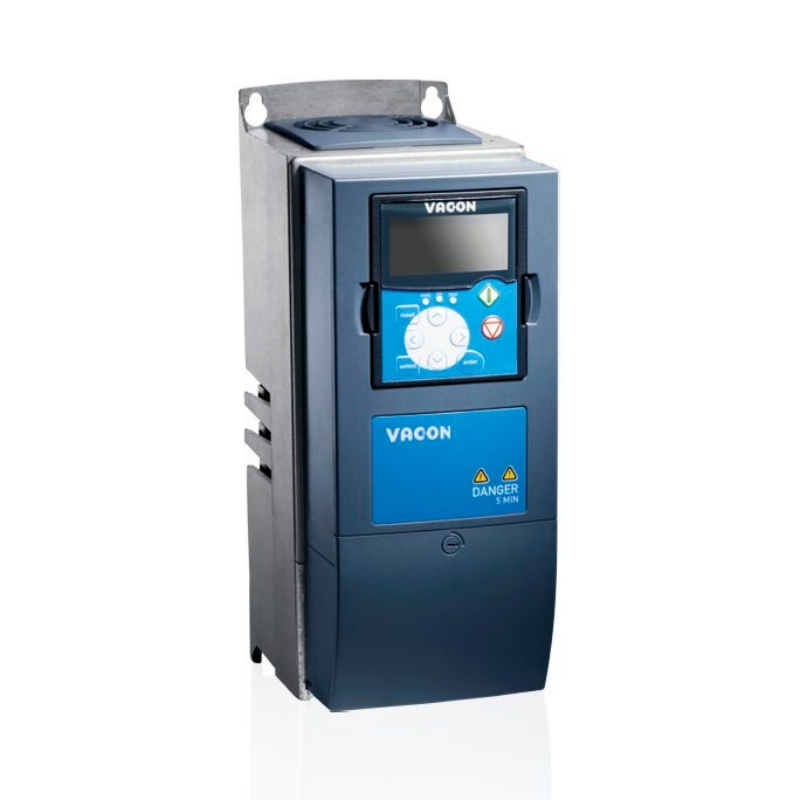

VACON NXS00055-A2H1SSV-A1A2000000 ist ein dreiphasiger variabler Frequenzantrieb der Serie NXS, der als industrieller Frequenzumrichter für die Standardsteuerung von Wechselstrommotoren funktioniert. Mit 2,2 kW Low-Overload und 1,5 kW High-Overload Motorleistung bei 380–500 VAC liefert er 5,6 A kontinuierlichen Ausgangsstrom. Geeignet für Pumpenantriebe, Lüftersteuerung, Fördersysteme und Mischeranwendungen in der allgemeinen industriellen Automatisierung.
Was ist ein 3 Phasen variable Frequenz Antrieb?
Ein 3-phasiger variabler Frequenzantrieb ist ein Leistungsumwandlungsgerät, das die dreiphasige Wechselstromstromnetzleistung mit fester Frequenz auf Gleichstrom richtet und es dann auf den Wechselstromausgang mit variabler Spannung und variabler Frequenz für die Motordrehzahlregelung umwandelt. Es regelt die Drehzahl und das Drehmoment eines dreiphasigen Induktions- oder Permanentmagnetmotors, indem die Ausgangsfrequenz und Spannung entsprechend einem V/Hz- oder Vektorsteuerungsalgorithmus eingestellt werden.
Industrielle Frequenzumrichter werden nach Steuermethoden kategorisiert - Skalar (V / Hz), Open-Loop-Vektor und Close-Loop-Vektor - und nach Leistungstopologie, einschließlich 6-Impuls-Dioden-Gleichrichter, aktives Frontend (AFE) und 12-Impuls-Konfigurationen. Der VACON NXS00055-A2H1SSV-A1A2000000 ist ein wandmontierter, luftgekühlter industrieller Frequenzumrichter mit sensorloser Vektorsteuerung mit integriertem Bremshacker und einem 6-Impuls-Diodengleichrichter mit interner Gleichstromdrucke.
Hauptspezifikationen
Produktreihe:VACON NXS
Produkttyp: Wandmontierter Luftgekühlter Frequenzumrichter (Standard)
Rahmengröße: FR04
Netzspannung: 380-500 VAC (3-Phase, 50/60 Hz)
DC-Bus-Spannungsbereich: 465-800 VDC
Nennleistungsstrom (niedrige Überlastung, 110%): 5,6 A
Nennleistungsstrom (hohe Überlastung, 150%): 4,3 A
Maximaler Ausgangsstrom: 8,6 A
Motorleistung (geringe Überlastung, 110%): 2,2 kW
Motorleistung (hohe Überlastung, 150%): 1,5 kW
Überlastkapazität: 110% für 1 Minute alle 10 Minuten / 150% für 1 Minute alle 10 Minuten
Ausgangsfrequenzbereich: 0-320 Hz
Schaltfrequenz: Einstellbar, bis zu 16 kHz
Steuerungsmethode: Sensorlose Vektorsteuerung (offene Schleife)
Startmoment: Amp; gt; 200% des Nennmoments
Steady-State-Geschwindigkeitsfehler: lt; 1 %
Rampe Zeit (Beschleunigung / Verzögerung): 0-3000 Sekunden
Bremsen: Integrierter Bremshacker (Gleichstrombermse: 30% von Tn ohne externen Widerstand)
Gehäusebewertung: IP21 / NEMA 1
EMV-Emissionsstufe: Kategorie C/H (nach IEC 61800-3)
Betriebstemperatur: -10°C bis 50°C
Lagertemperatur: -40°C bis 70°C
Relative Luftfeuchtigkeit: 0-95% RH, nicht kondensierend
Höhe: 0-1000 m (Ablauf über 1000 m)
Steuertaste: Alpha-numerische Anzeige (abnehmbar)
Grund I / O (Slot A): 6 × DI, 2 × AI, 1 × AO, 1 × DO, + 10 Vref, + 24 V aus
Relaisausgänge (Schlitz B): 2 × RO (NO / NC konfigurierbar)
Erweiterungsschlitze: 3 (Schlitze C, D, E; kompatibel mit Feldbus, I / O und Encoder Optionsplatten)
Feldbusoptionen (über Erweiterungsschlitz): Modbus RTU, Profibus DP, CANopen, DeviceNet, Modbus/TCP
Abmessungen (W × H × D): 128 mm × 292 mm × 190 mm
Nettogewicht: 5 kg
Bruttogewicht: 6 kg
Befestigungstyp: Wandbefestigung über M5-Schrauben
Zulassungen: CE, UL, RCM, KC, EAC
Garantie: 12 Monate ab Inbetriebnahme oder 18 Monate ab Lieferung
Anwendbare Normen: IEC 61800-3 (EMV), IEC 61800-5-1 (Sicherheit), IEC 60721-3-3 (Umwelt)
Technische Highlights
Sensorlose Vektorsteuerung liefert hohes Startmoment ohne Encoder-Feedback. Der Antrieb berechnet den Motorfluss und das Drehmoment aus gemessenen Phasenströmen und der Gleichstromspannung, wodurch ein Startmoment größer als 200% des Nennmoments mit einem Gleichgewichtsfehler unter 1% der Nenndrehzahl erreicht wird.
Integrierter Gleichstromdrucker reduziert die harmonische Verzerrung an der Netzschnittstelle. Die interne Drosselung innerhalb der 6-Impuls-Gleichrichtertopologie senkt die linienseitige Gesamtharmonikstromverzerrung (THDi) und verlängert die Lebensdauer des Gleichspannungskondensators durch Glätten des Wellenstroms.
Der integrierte Bremshacker ermöglicht eine dynamische Bremsung auf einem einzigen Transistorkanal. Der eingebaute Chopper unterstützt eine externe Bremswiderstandsanschluss für Anwendungen, die eine kontrollierte Verzögerung hoher Trägheitslasten erfordern. Die Gleichstrombremsfunktion ermöglicht bis zu 30 % des Nennmoments des Motors ohne externen Widerstand.
Erweiterbare I/O- und Feldbus-Architektur unterstützt fünf Optionsplatzplätze. Der Antrieb umfasst zwei grundlegende I/O-Boards (Slots A und B) und drei offene Optionsschlitze (C, D, E). Unterstützte Feldbusprotokolle umfassen Profibus DP, CANopen, DeviceNet, Modbus RTU und Modbus/TCP, die die Integration in alle wichtigen Fabrikautomationsnetze ermöglichen.
Anwendungen
Pumpensteuerung in Wasser- und Abwassersystemen: Bietet variable Drehzahlregelung für Zentrifugalpumpen. Die integrierte PID-Steuerung und die Pumpe-Fan-Control-Funktion (PFC) für 1-5 Pumpen reduzieren den Energieverbrauch um bis zu 50 % im Vergleich zur Festgeschwindigkeits-Drosselsteuerung bei Teillastbedingungen.
HVAC Ventilator und Gebläse Management: Antriebe Versorgung und Rückgabe Ventilatoren, Kühlturm Ventilatoren und Abgasgebläse. Die I/O-Konfiguration des Antriebs unterstützt Temperatur- und Druckfeedback für die geschlossene Gebäudeautomation. Niedriges hörbares Geräusch durch hohe Schaltfrequenz (bis zu 16 kHz) passt zu besetzten Räumen.
Fördersysteme für den Materialhandling: Steuert die Bandgeschwindigkeit für Akkumulation, Indexierung und Fusionsfunktionen. Der sensorlose Vektormodus hält konstantes Drehmoment bei niedrigen Drehzahlen bis zu 5% der Grunddrehzahl und unterstützt eine präzise Positionierung ohne Wellencoder.
Mischer- und Rührantriebe in der Prozessindustrie: Antriebe für Mischanwendungen mit konstantem Drehmoment. Die hohe Anfangsmoment-Fähigkeit (über 200%) überwindet die Abriebreibung von angesiedelten Schlamms und viskosen Medien ohne Motorübergrößerung.
Werkzeugmaschinenspindel- und Zufuhrachsantriebe: Versorgt mit variabler Geschwindigkeitsausgang für Drehmaschinen, Fräsmaschinen und Schleifspindeln. Der Ausgangsbereich von 0 bis 320 Hz erstreckt sich über die Standard-Motorleistungen von 50/60 Hz für Hochgeschwindigkeitsbearbeitungen hinaus.
Kran und Hebeweg Traverse / Trolley Bewegung: Bedient Quer-Traverse und Langstreckenmotoren. Der integrierte Bremshacker verwaltet die Überhollastenergie beim Senken, wodurch die Notwendigkeit einer externen Bremseinheit beseitigt wird.
Auswahlberatung
Geeignete Anwendungen:
Induktionsmotoren bis 2,2 kW (LO) oder 1,5 kW (HO) bei 380–500 VAC Dreiphasenversorgungen, die standardmäßige sensorlose Vektorleistung und ein IP21-Gehäuse erfordern, das für Innensteuerpanels geeignet ist
Drehmomentvariable Pumpe und Lüfterbelastungen, die von der integrierten PID-Steuerung und der Multi-Pumpenfunktion (bis zu 5 Pumpen) ohne externen SPS-Eingriff profitieren
Hohe Trägheitslasten wie Zentrifugen, Lüfter mit großem Durchmesser und Schwungradbasierte Maschinen, bei denen der integrierte Bremshacker eine externe Widerstandsverbindung für gesteuerte dynamische Bremsung unterstützt
Systemarchitekturen, die Feldbus-Konnektivität erfordern - die drei offenen Erweiterungsschlitze bieten Platz für Profibus DP, CANopen, DeviceNet, Modbus RTU oder Modbus/TCP Optionsplatten
Nicht empfohlen für:
Motoren, die einen Nennstrom erfordern, der die Grenze des Antriebs von 5,6 A (LO) oder 4,3 A (HO) übersteigt. Wählen Sie die NXS00075-A2H1SSV(7,6 A LO,3 kW) oder größere Rahmengröße.
Einphasennetzversorgung. Dieser Antrieb erfordert 380-500 VAC Dreiphaseneingang. Für einphasige 230 VAC-Netze verwenden Sie Antriebe der Serie VACON 20 oder VACON 100.
Anwendungen, die IP54/NEMA 12 Staub- und Sprühschutz erfordern. Wählen Sie den NXS00055-A5H1SSS-A1A2000000, der identische elektrische Leistungen in einem Gehäuse mit IP54 bietet.
690 VAC Versorgungsnetze. Die 500 V-Spannungsklasse ist für 380-500 VAC eingestuft. Für 525-690 VAC-Netze verwenden Sie Modelle, die mit der Spannungsklasse "6" in der Modellbezeichnung kodiert sind (z. B. NXS00055-A2L0SSV).
FAQ (häufig gestellte Fragen)
1. Was sind die Abmessungen, Nettogewicht und Bruttogewicht des VACON NXS00055-A2H1SSV-A1A2000000?
Der NXS00055-A2H1SSV-A1A2000000 hat Abmessungen von 128 mm breit, 292 mm hoch und 190 mm tief. Das Nettogewicht beträgt 5 kg, und das Bruttogewicht einschließlich der Verpackung beträgt 6 kg pro Herstellerdatenblatt.
2.Was ist die Lieferzeit und die Lieferfrist für den VACON NXS00055-A2H1SSV-A1A2000000?
Standard Fabrik Lieferzeit ist 4 Wochen. Wir versenden Lagereinheiten von Beijing Zhongping Technology innerhalb von 1 bis 3 Werktagen nach der Bestellbestätigung.
3.Ist der VACON NXS00055-A2H1SSV-A1A2000000 auf Lager und für den Versand am selben Tag verfügbar?
Wir führen den Bestand des NXS00055-A2H1SSV-A1A2000000 in unserem Lager. Kontaktieren Sie Beijing Zhongping Technology, um die verfügbare Lagermange für diese spezifische Konfiguration zu bestätigen.
4.Welche Zertifizierungen und Zulassungen besitzt die VACON NXS Serie?
Der NXS00055-A2H1SSV-A1A2000000 trägt CE-Kennzeichnung (Europäische Union), UL-Zulassung (Vereinigte Staaten und Kanada), RCM-Zulassung (Australien und Neuseeland), KC-Zulassung (Korea) und EAC-Zulassung (Eurasische Wirtschaftsunion). Es entspricht IEC 61800-3 für EMV-Emissionen der Kategorie C/H und IEC 61800-5-1 für Funktionssicherheit.
5. Wie viel kostet der VACON NXS00055-A2H1SSV-A1A2000000 und was ist der typische Preisbereich?
Der VACON NXS00055-A2H1SSV-A1A2000000 reicht typischerweise von 1.200 bis 2.000 USD pro Einheit je nach Menge, Konfiguration und regionalem Vertriebskanal. Preise schwanken aufgrund von Wechselkursen, Zöllen und Fabrikanpassungen. Für ein genaues Angebot kontaktieren Sie Beijing Zhongping Technology direkt.
6.Welche Zahlungsbedingungen und Zahlungsmethoden akzeptieren Sie für VACON-Antriebsaufträge?
Wir akzeptieren Banküberweisung (T / T) in USD, EUR und CNY sowie Akkreditiv (L / C) für Aufträge, die 10.000 $ überschreiten. Für qualifizierte wiederholende Kunden bietet Beijing Zhongping Technology Netto 30 Zahlungsbedingungen bei Kreditprüfung und Genehmigung.
7. Wie installiere ich den VACON NXS00055-A2H1SSV-A1A2000000 und welche Montagefreiheit ist erforderlich?
Der Antrieb wird direkt über M5-Schrauben auf einer vertikalen, vibrationsfreien Oberfläche montiert. Halten Sie 100 mm Freiraum über und unter dem Antrieb und 50 mm auf jeder Seite für einen ausreichenden Kühlluftstrom. Der Umgebungstemperaturbereich beträgt -10°C bis 50°C ohne Abweichung bis zu 1000 m Höhe.
8. Was ist die Rückgabepolitik, Garantiefrist und Kundendienst für den VACON NXS00055-A2H1SSV?
Wir bieten die Fabrikstandard-Garantie von 12 Monaten ab Inbetriebnahme oder 18 Monaten ab Lieferung, je nachdem, welches zuerst abläuft. Rücksendungen erfordern eine vorherige Genehmigung; Beijing Zhongping Technology verarbeitet RMA-Anfragen innerhalb von 48 Geschäftsstunden nach Erhalt. Wir lagern Ersatzteile einschließlich Steuerplatten, Kühlventilatoren und Tastaturen für Notfallkundendienst.
9.Wie ersetze ich ein abgebrochenes oder veraltetes VACON-Antriebsmodell? Was ist der Produktlebenszyklus-Status?
Das NXS00055-A2H1SSV-A1A2000000 ist ein aktives Produkt ohne geplante Kündigung. Bei der Systemmigration von älteren VACON NXS- oder NXL-Modellen bietet Beijing Zhongping Technology Querreferenzhilfe und technische Unterstützung bei der Auswahl des richtigen Ersatztyps.
Darüber hinaus liefern wir auch andere Produkte in der gleichen Serie wie dieses Modell, insbesondere die folgenden Modelle:
NXS00165-A2H1SSV-A1A2000000
NXS00225-A2H1SSV-A1A2000000
NXS00315-A2H1SSV-A1A2000000
NXS00385-A2H1SSV-A1A2000000
NXS00455-A2H1SSV-A1A2000000
NXS00615-A2H1SSV-A1A2000000
NXS00725-A2H0SSV-A1A2000000
NXS00875-A2H0SSV-A1A2000000
NXS01055-A2H0SSV-A1A2000000
NXS01405-A2H0SSV-A1A2000000
NXS01685-A2H0SSV-A1A2000000
NXS02055-A2H0SSV-A1A2000000
NXS02615-A2H0SSG-A1A2000000
NXS03005-A2H0SSG-A1A2000000
10. Was sind die Zoll-, Zoll- und Importversandbedingungen beim Importieren des VACON NXS00055-A2H1SSV?
Der anwendbare HTSUS-Code ist 8504.40.4000 und die ECCN-Klassifizierung ist EAR99. Wir versenden internationale Bestellungen unter Incoterms CPT (Carriage Paid To) mit DAP (Delivered at Place) nach Verhandlung. Zölle, Zollgebühren, Mehrwertsteuer und alle anwendbaren Steuern des Ziellandes sind vom Käufer zum Zeitpunkt der Lieferung zu zahlen. Beijing Zhongping Technology stellt kommerzielle Rechnungen, Verpackungslisten und Ursprungszertifikate zur Beschleunigung der Zollabfertigung zur Verfügung.
