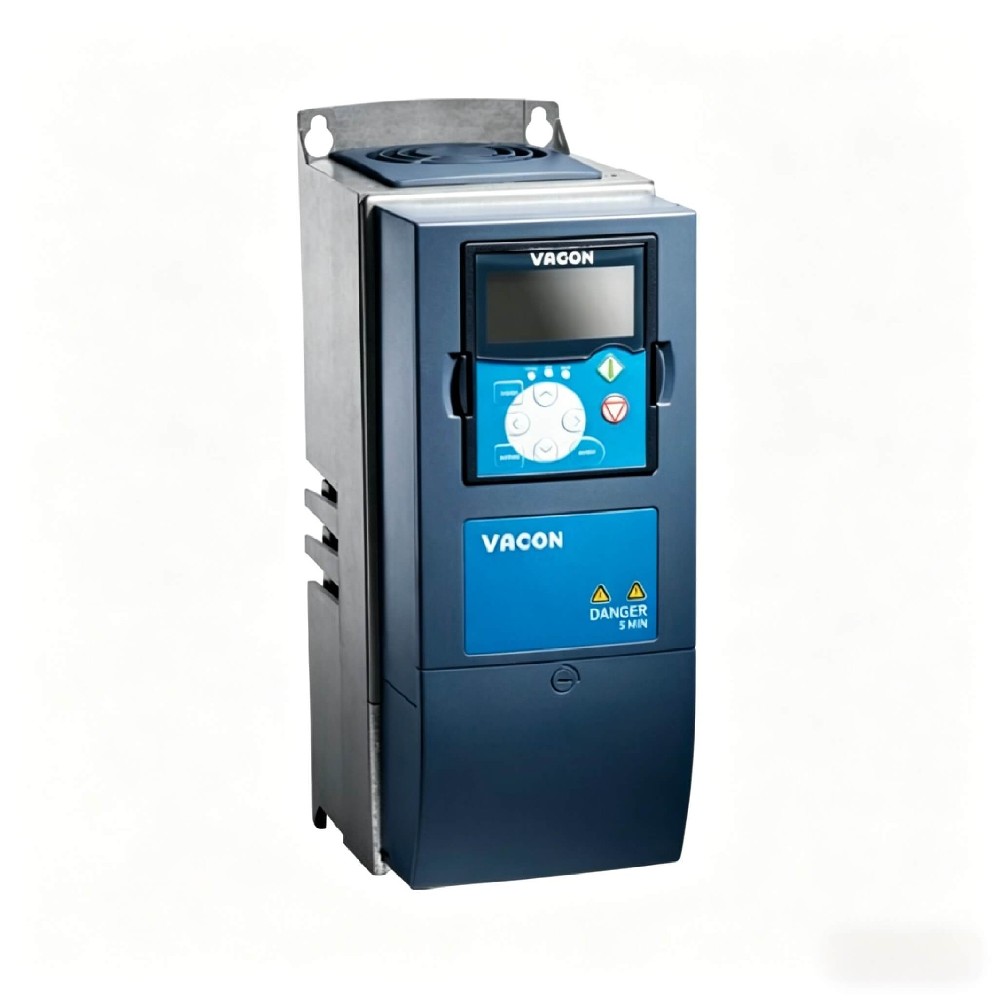

Der VACON NXP00045-A5H1SSV-A1A2000000 ist ein 22 kW VFD-Wechselrichter und ein leistungsstarker Vektorantrieb der VACON NXP-Serie. Bei 380-500 VAC mit 45 A Nennstrom und 46 A Kapazität bietet es eine präzise offene und geschlossene Regelung für Induktions- und Permanentmagnetmotoren. Geeignet für Krane, Wickeln, Extruder und Schwerpumpen in anspruchsvollen industriellen Umgebungen.
Was ist ein High Performance Vector Drive?
Ein leistungsstarker Vektorantrieb ist ein Wechselstrom-variabler Frequenzantrieb (VFD), der fortschrittliche Algorithmen verwendet, um Motordrehzahl und Drehmoment mit hoher Präzision und dynamischer Reaktion zu steuern. Es steuert unabhängig die magnetisierenden und drehmomenterzeugenden Stromkomponenten und erreicht sogar bei Nulldrehzahl das volle Nennmoment. Zu den gängigen Steuermodi gehören die Open-Loop (sensorlose) Vektorsteuerung und die Close-Loop Vektorsteuerung mit Encoder-Feedback für Anwendungen, die eine präzise Positionierung oder Geschwindigkeitsregelung erfordern.
Die VACON NXP-Serie ist eine luftgekühlte Vektorantriebsplattform von höchster Qualität, die für robuste und dynamische Leistung entwickelt wurde. Der NXP00045-A5H1SSV-A1A2000000 bietet eine optimierte Motorsteuerung sowohl für Induktions- als auch für Permanentmagnet(PM)-Motoren sowie für getriebslose Antriebsanwendungen und Synchronisationslösungen für leistungsstarke Multimotorsysteme. Mit fünf integrierten Erweiterungsschlitzen für I/O, Feldbus und funktionale Sicherheitsplatten integriert sich der Antrieb direkt in Automatisierungssysteme ohne zusätzliche externe Module.
Hauptspezifikationen
Leistung: 22 kW/30 PS
Nennstrom: 45 A
Maximaler Laststrom (IL): 46 A
Versorgungsspannung: 380-500 VAC, 3-Phasen (465-800 VDC DC-Bus)
Eingangsfrequenz: 50/60 Hz (±5%)
Ausgangsfrequenz: 0-320 Hz
Überlastkapazität: 110% für 60 Sekunden (pro 1 Minute)
Überlastkapazität: 150% für 2 Sekunden (maximal alle 10 Sekunden)
Startmoment: 200% des Nennmoments
Gehäuseschutzbewertung: IP54/NEMA12
EMV-Emissionsstufe: Kategorie C1 nach IEC/EN 61800-3+A1
Rahmengröße: FR06
Abmessungen (B x H x D): 195 mm x 591 mm x 237 mm
Gewicht: 18,5 kg
Steuertaste: Alphanumerische Anzeige (A-Option)
Bremsschneider: Integriert (Standard)
Kontrollmethode: V / f, Open-Loop-Vektor, Closed-Loop-Vektor (mit Encoder-Feedback)
Unterstützte Motortypen: Induktionsmotoren, Permanentmagnet (PM) Motoren
Anzahl der Erweiterungsschlitze: 5 (Schlitze A, B, C, D, E)
Slot A: 6 x Digitale Eingänge, 1 x Digitale Ausgang, 2 x Analoge Eingänge, 1 x Analoge Ausgang, + 10 V Referenz, + 24 V Hilfseingänge
Slot B: 2 x Relaisausgänge (NO/NC)
Schlitz C: Kein Brett montiert
Slot D: Kein Brett montiert
Schlitz E: Kein Brett montiert
Feldbusskommunikation: RS485 (Modbus RTU) Standard
Betriebstemperaturbereich: -10°C bis +40°C
Lagertemperaturbereich: -40°C bis +70°C
Kühlmethode: Luftgekühlt mit Gleichstromlüftern (konform ErP2015 Ecodesign-Richtlinie)
Leiterplattenschutz: Beschichtete (lackierte) Leiterplatten für Staub- und Feuchtigkeitsbeständigkeit
DC Link Drossel: Integriert (6-Impuls mit Drossel)
Einhaltung: IEC / EN 61800-3, CE genehmigt, UL genehmigt, RCM genehmigt, KC genehmigt, EAC genehmigt, Ukrainisch genehmigt
Beschleunigungszeit: 0 bis 3000 Sekunden (programmierbar)
Verzögerungszeit: 0 bis 3000 Sekunden (programmierbar)
Technische Highlights
Der VACON NXP00045 liefert 200% Startmoment bei Nulldrehzahl für Anwendungen, die unter schweren Belastungsbedingungen ein Brechmoment erfordern. Diese Anlaufmoment-Fähigkeit ermöglicht es dem Antrieb, hohe Trägheitslasten wie beladene Förderer, Extruder und Verdrängungspumpen zu handhaben, ohne eine übergroße Motor- und Antriebskombination zu erfordern.
Der integrierte Gleichstromschlussdrossel reduziert die Netzharmonikverzerrung ohne externe Leitungsreaktoren. Der 6-Impuls-Gleichrichter mit Drosselkonstruktion senkt die Gesamtharmonikstromverzerrung (THDi) im Vergleich zu Standard-6-Impuls-VFDs erheblich und hilft den Anwendern, die IEEE 519-harmonischen Grenzen am Punkt der gemeinsamen Kopplung zu erfüllen, ohne in externe Filterung oder Multipulslösungen zu investieren.
Beschichtete Leiterplatten verlängern die Lebensdauer in rauen Umgebungen. Alle PCBs erhalten eine konforme Beschichtung nach der V-Option-Spezifikation (lackierte Platten), die einen zuverlässigen Schutz gegen Staub, Feuchtigkeit und milde chemische Exposition bietet. Diese Behandlung verlängert die Lebensdauer der Komponenten und reduziert die Ausfallraten in Umgebungen, in denen Kondensation oder Luftverschmutzungen vorhanden sind, insbesondere in der Lebensmittel- und Getränkebearbeitung, Marine- und tropischen Anlagen.
Fünf integrierte Erweiterungsschlitze beseitigen externe I/O-Module. Steckplätze A bis E bieten Platz für zusätzliche I/O-Boards, Feldbusadapter (Profinet, EtherNet/IP, EtherCAT, CANopen) und funktionelle Sicherheitsplatten, wodurch der Raumbedarf und die Systemkomplexität reduziert werden. Diese modulare Konstruktion ermöglicht es den Benutzern, das genaue I/O- und Kommunikationsprofil zu konfigurieren, ohne ein separates SPS-I/O-Rack zu kaufen.
Der integrierte Bremshacker unterstützt dynamische Bremsungen ohne externe Gleichstromantriebskomponenten. Der eingebaute Chopper schaltet überschüssige regenerative Energie vom Gleichstrombus an einen externen Bremswiderstand, wodurch eine kontrollierte Verzögerung hoher Trägheitslasten möglich ist. Für Anwendungen mit häufigen oder anhaltenden Bremsungen ermöglicht das Anschließen eines angemessen dimensionierten Bremswiderstands dem Antrieb, regenerative Energie als Wärme abzuleuern, anstatt auf eine Gleichspannungsbus-Überspannung auszulösen.
Die dynamische Vektorsteuerung mit und ohne Encoder-Feedback passt sich an ein breites Leistungsspektrum an. Im sensorlosen Vektormodus behält der Antrieb die Geschwindigkeitsgenauigkeit innerhalb von ± 0,5% der Nenndrehzahl. Mit Encoder-Feedback erreicht der geschlossene Kreislauf-Vektormodus die Genauigkeit der Geschwindigkeitssteuerung innerhalb von ± 0,01% und das volle Nennmoment am Stand, unterstützt Präzisionsanwendungen wie Registrierungssteuerung im Drucken, Master-Slave-Koordination in Umbaulinien und Lastteilung in Kran- und Hubsystemen.
Anwendungen
Kran- und Hubsteuerung: Das Startmoment von 200% behandelt statische Abriebslasten, während der integrierte Bremshacker eine kontrollierte Lastsenderung ohne mechanischen Bremsverschleiß ermöglicht. Der NXP steuert die Last über den gesamten Hebezyklus einschließlich des Drehmoments beim Abheben und der kontrollierten Verzögerung während der Positionierung.
Wickel- und Abwickler: Geschlossene-Schleife-Vektorsteuerung hält konstante Linienspannung bei Änderungen des Walzendurchmessers in Papier-, Film- und Folienumwandelungsanwendungen. Der Ausgangsfrequenzbereich von 0 bis 320 Hz unterstützt sowohl niedrige Geschwindigkeits-Gewinde als auch Hochgeschwindigkeits-Wicklungsvorgänge, während die Kommunikationsfähigkeit von Antrieb zu Antrieb eine koordinierte Spannungssteuerung über mehrere Antriebsbahnbehandlungssysteme hinweg ermöglicht.
Schwerlastpumpen mit Permanentmagnetmotoren: Der Antrieb steuert PM-Motoren bis zu 22 kW bei 380–500 V und nutzt die höhere Effizienz der PM-Motortechnologie, ohne einen separaten Servoantrieb zu benötigen. Die Systemeffizienz verbessert sich im Vergleich zu Induktionsmotor- und VFD-Paketen bei Teillastbetrieb in der Regel um 5-10 %.
Extruder und Mischer: Die 110%ige Überlastkapazität für 60 Sekunden und die sensorlose Vektorsteuerung bewältigen die schwankenden Drehmomentanforderungen von Schrauben-Extrudern und Batch-Mischern. Der Antrieb unterhält die Geschwindigkeitsregelung bei plötzlichen Materialviskositätsänderungen, wodurch Produktinkonsistenz und Motorstandereignisse reduziert werden. Die Standardmotorfrequenzeinstellung von 50 Hz entspricht den Standard-europäischen Motornamenschilderdaten ohne zusätzliche Parameteränderungen.
Werkzeugmaschinenspindelantriebe: Ausgangsfrequenz bis 320 Hz unterstützt Hochgeschwindigkeitsmotorspindeln in CNC-Bearbeitungszentren. Der Antrieb ist über eine alphanumerische Tastatur programmiert und unterstützt die Standard-Modbus RTU-Kommunikation zur Integration mit CNC-Controllern und SCADA-Systemen auf Anlagenebene.
Aufzüge und Rolltreppen: NXP-Antriebe ermöglichen die direkte Drehmomentsteuerung von getriebenen und getriebslosen Aufzugmaschinen. Der Open-Loop-Steuermodus unterstützt Standard-Fahrgastaufzugsanwendungen, während der Close-Loop-Betrieb mit einem Encoder die Positionierungsgenauigkeit liefert, die für die Nivellierung innerhalb von ±3 mm an jeder Bodenlandung erforderlich ist.
Auswahlberatung
Geeignete Anwendungen:
Systeme mit 22 kW (30 PS) 380–500 VAC dreiphasigem Eingangs-VFD mit IP54/NEMA12 Umweltschutz für Wandmontage
Anwendungen mit hohem Anforderungsmoment (bis zu 200%) oder hohen Trägheitsbelastungen, die von einer geschlossenen Vektorsteuerung mit Encoder-Feedback profitieren
Umgebungen mit Luftstaub oder Feuchtigkeit, in denen konform beschichtete Leiterplatten Wartung reduzieren und Serviceintervalle verlängern
Maschinen mit integrierter Bremshackerfunktion für dynamische Bremsung ohne externe Hackermodule
Mehrantriebssysteme, die eine schnelle Kommunikation zwischen Antrieben und Feldbussverbindung über Erweiterungsschlitze erfordern
Nicht empfohlen für:
Einphasige Eingangsstromversorgung. Diese VFD erfordert einen dreiphasigen 380-500 VAC-Eingang. Bei einphasigen Installationen wenden Sie sich an Danfoss für alternative Antriebe der VLT- oder VACON-Serie mit einphasiger Eingangskapazität bis zur erforderlichen Nennleistung.
Dauerhaft feuchte oder Außenanlagen ohne zusätzliche Gehäuse. Während IP54/NEMA12 Schutz gegen Staub und Spritzwasser bietet, erfordert eine anhaltende Exposition gegenüber Regen, Schnee oder Druckspülung eine höhere Schutzklasse, die durch die Montage des Antriebs in einem geeignet bewerteten Gehäuse oder die Auswahl einer VACON NXP geschlossenen Antriebsvariante erreicht wird.
Betriebshöhen über 1.000 Meter ohne Ablauf. Gemäß IEC 61800-2-Ablaufrichtlinien muss der Ausgangsstrom um 1% pro 100 m über 1.000 m reduziert werden. Für eine Installation über 2.000 m wenden Sie sich an den Hersteller, um anwendungsspezifische Anleitungen zu Kriechweiten und Kühlanforderungen zu erhalten.
FAQ (häufig gestellte Fragen)
1.Was sind die Abmessungen und das Gewicht des VACON NXP00045-A5H1SSV-A1A2000000?
Der VACON NXP00045-A5H1SSV-A1A2000000 misst 195 mm Breite, 591 mm Höhe und 237 mm Tiefe. Ihr Nettogewicht beträgt 18,5 kg.
2.Ist das NXP00045-A5H1SSV-A1A2000000 auf Lager und wie ist seine Verfügbarkeit?
Die Bestandsniveaus für dieses konfigurierte Modell variieren je nach Region. Die Rahmen Größe FR06 Plattform ist weit verbreitet; Kontaktieren Sie Ihren lokalen VACON-Händler oder Beijing Zhongping Technology, um den aktuellen Lagerbestand zu bestätigen. Standardmodellvarianten werden in der Regel innerhalb von 5 bis 10 Werktagen von regionalen Vertriebszentren geliefert.
3.Was ist der Preis eines VACON NXP 22kW-Antriebs?
Der Listenpreis für einen VACON NXP 22 kW-Antrieb reicht typischerweise von 5.500 bis 8.500 USD, abhängig von der spezifischen Konfiguration, den gewählten Optionsplatten und den regionalen Tarifen. Preise schwanken aufgrund von Wechselkursen, Rohstoffkosten und Fabrikanpassungen. Für ein genaues Angebot einschließlich Versand und alle anwendbaren Abgaben kontaktieren Sie Beijing Zhongping Technology direkt.
4. Was ist die Lieferzeit oder die Vorlaufzeit für VACON NXP-Antriebe?
Die Standard-Lieferzeit für konfigurierte NXP-Antriebe beträgt 4 bis 6 Wochen ab der VACON-Fabrik. Lagerte Standardkonfigurationen können innerhalb von 5 bis 10 Werktagen von regionalen Vertriebszentren in Europa, Nordamerika und Asien-Pazifik versendet werden.
5.Welche EMV-Einhaltung erfüllt der NXP00045-A5H1SSV-A1A2000000?
Dieses Modell entspricht EMV-Emissionskategorie C1 nach IEC/EN 61800-3+A1, mit Nennspannung unter 1000 V für die erste Umgebung (Wohn). Die CE-, UL- und RCM-Zulassungen decken kumulativ die Anforderungen an geleitete und bestrahlte Emissionen für Industrie- und Wohnanlagen ab. Für Anlagen, die die Kategorie C2 oder C3 erfordern, installieren Sie den Antrieb mit einem externen EMV-Filter und befolgen Sie die Verkabelungsanweisungen in der Installationsanleitung.
6.Enthält der NXP00045-A5H1SSV-A1A2000000 einen Bremshacker und eine Bremseinheit?
Der Antrieb umfasst standardmäßig einen integrierten Bremshacker, der durch die Ziffer "1" im Feld Bremshacker des Modellcodes gekennzeichnet ist. Der Chopper schaltet überschüssige regenerative Energie vom Gleichstrombus in einen externen Bremswiderstand. Die Anwender müssen den Bremswiderstand auf der Grundlage des Verbremsungszyklus und der Bremsleistungsvoraussetzungen separat größeren und kaufen.
7.Was ist die Rückgaberegelung und Garantie für den NXP00045-A5H1SSV?
Die Standardgarantie von VACON beträgt 12 Monate mit der Möglichkeit, unter dem Garantieverlängerungscode +WT01 auf 18 Monate zu verlängern. Beijing Zhongping Technology unterstützt Rücksendungen für Herstellungsfehler innerhalb der Garantiefrist; Alle Rücksendungen erfordern eine vorherige Genehmigung und eine RMA-Nummer, die innerhalb von 48 Geschäftsstunden nach der Anfrage ausgestellt wird.
8.Welche Zahlungsbedingungen akzeptieren Sie beim Kauf des VACON NXP00045?
Wir akzeptieren Banküberweisung (T / T), große Kreditkarten und Akkreditive für qualifizierende Transaktionen. Für genehmigte Unternehmenskonten bietet Beijing Zhongping Technology nach Kreditbewertung netto 30 Zahlungsbedingungen an.
9. Kann der VACON NXP00045-A5H1SSV-A1A2000000 Permanentmagnetmotoren im sensorlosen Vektormodus bedienen?
- Ja. - Ja. Die NXP-Plattform steuert sowohl Induktions- als auch Permanentmagnet-Motoren (PM) mit Open-Loop-Vektor-Steuermodus (sensorlos) und Close-Loop-Vektor-Steuermodus (mit Encoder-Feedback). PM-Motorbetrieb erfordert ein Autotuning-Verfahren, um den Motorstatorwiderstand und die Rück-EMF-Konstante zu identifizieren, und das volle Drehmoment bei Nulldrehzahl erfordert in der Regel ein Encoder-Rückkopplungssignal.
10.Wie lange ist ein Kabel zwischen dem VACON NXP und einem Motor für Anwendungen mit langen Motorkabelläufen zulässig?
Die maximale Motorkabellänge für ungeschirmtes Kabel beträgt 300 m und für abgeschirmtes Kabel 150 m, wenn der Antrieb EMV-Kategorie C1 erfüllt. Installieren Sie einen dV/dt-Filter oder einen Sinuswellenfilter am Antriebsausgang, wenn die Kabellaufzeit 100 m übersteigt, um die Motorisolierungsspannung und EMI zu reduzieren. Kontaktieren Sie Beijing Zhongping Technology für Filtergrößen und Anwendungsunterstützung.
Neben dem NXP00045-A5H1SSV-A1A2000000 umfasst die luftgekühlte Serie VACON NXP einen Leistungsbereich von 1,1 kW bis 160 kW bei geringer Überlastung und 0,75 kW bis 132 kW bei hoher Überlastung, mit entsprechenden Nennströmen von 3,3 A bis 300 A und 2,2 A bis 245 A. Wir liefern das komplette Rahmengrößenlineau, um eine breite Palette von Motorsteueranwendungen zu unterstützen, einschließlich der folgenden Modellvarianten:
NXP00035-A5H1SSV-A1A2000000, NXP00045-A5H1SSV-A1A2000000
NXP00055-A5H1SSV-A1A2000000, NXP00075-A5H1SSV-A1A2000000
NXP00095-A5H1SSV-A1A2000000, NXP00125-A5H1SSV-A1A2000000
NXP00165-A5H1SSV-A1A2000000, NXP00225-A5H1SSV-A1A2000000
NXP00315-A5H1SSV-A1A2000000, NXP00385-A5H1SSV-A1A2000000
NXP00455-A5H1SSV-A1A2000000, NXP00615-A5H1SSV-A1A2000000
NXP00725-A5H0SSV-A1A2000000, NXP00875-A5H0SSV-A1A2000000
NXP01055-A5H0SSV-A1A2000000, NXP01405-A5H0SSV-A1A2000000
NXP01685-A5H0SSV-A1A2000000, NXP02055-A5H0SSV-A1A2000000
NXP02615-A5H0SSG-A1A2000000, NXP03005-A5H0SSG-A1A2000000
Kontaktieren Sie Beijing Zhongping Technology für detaillierte Spezifikationen zu jedem spezifischen Modell.
