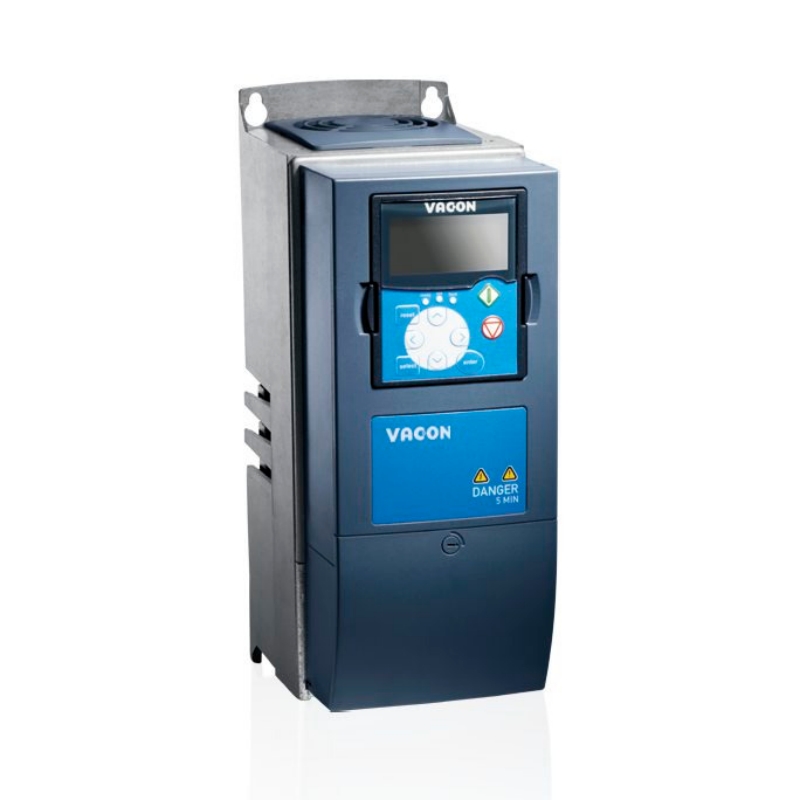

VACON NXS00125-A5H1SSV-A1A2000000 ist ein 5,5 kW Allzweck-VFD der VACON NXS-Serie, der bei 380–500 VAC mit IP54/NEMA12 Gehäuse arbeitet. Dieser AC-Antrieb mit hohem Drehmoment liefert 200% Startmoment und integriert einen Bremshacker. Es steuert Pumpen, Lüfter, Förderer und Mischer, die den EMV-Normen IEC 61800-3 mit einem alphanumerischen Panel entsprechen.
Was ist ein General Purpose VFD?
Ein General Purpose Variable Frequency Drive (VFD) ist ein elektronischer Motorregler, der die Festfrequenz-Wechselstromeingangsleistung in eine variable Frequenz- und Spannungsausgang umwandelt, um die Geschwindigkeit und das Drehmoment von dreiphasigen Wechselstrominduktionsmotoren zu regulieren. Durch die Anpassung der Motordrehzahl an die tatsächlichen Lastanforderungen erzielen diese Antriebe bei variablen Drehmomentanwendungen Energieeinsparungen von 20% bis 50%.
Allgemeine VFDs unterstützen Pumpen, Lüfter, Förderer, Kompressoren und Mischer. Sie bieten in der Regel doppelte Überlastungsraten: geringe Überlastung (110% für 1 Minute pro 10 Minuten) für variable Drehmomentlasten und hohe Überlastung (150% für 1 Minute pro 10 Minuten) für konstante Drehmomentmaschinen. Ein AC-Antrieb mit hohem Drehmoment in dieser Klasse hält weiterhin 150% bis 200% des Nennmoments während des Abrechens und des Niedergeschwindigkeitsbetriebs, wodurch die Notwendigkeit, den Antrieb für schwere Startbedingungen zu überdimensionieren, eliminiert wird.
Die NXS00125-A5H1SSV-A1A2000000 ist ein Mitglied der VACON NXS Produktfamilie, die 0,75 kW bis 560 kW und Spannungen von 208 V bis 690 V umfasst. Diese Einheit liefert 5,5 kW mit einem 12 A Nennleistungsstrom, ausgestattet mit einem integrierten Bremshacker, IP54 / NEMA12 Schutz und konformen beschichteten Platten für raue Umgebungen.
Hauptspezifikationen
Marke: Danfoss/VACON
Modell: NXS00125-A5H1SSV-A1A2000000
Produktfamilie:VACON NXS
Leistung (geringe Überlastung): 5,5 kW
Nennleistungsstrom: 12 A
Eingangsspannungsbereich: 380 bis 500 VAC, 3-Phase
Eingangsfrequenz: 45 bis 66 Hz
Ausgangsfrequenzbereich: 0 bis 320 Hz
Überlastkapazität: Niedrige Überlastung 110% (1 min / 10 min); Hohe Überlastung 150 % (1 min/10 min)
Startmoment: 200% (hohe Überlastung)
Schaltfrequenz: 1 bis 16 kHz (Standard 10 kHz)
Kontrollmethode: Frequenzsteuerung U / f; Open Loop Sensorlose Vektorsteuerung
Frequenzauflösung: 0,01 Hz
Bremsschneider: Integriert
Gehäusebewertung: IP54 / NEMA12
EMV-Emissionsstufe: H nach IEC 61800-3
Standard I/O (Slot A): 6 x DI, 1 x DO, 2 x AI, 1 x AO, +10 V ref., +24 V aux.
Relaisausgänge (Slot B): 2 x Relais (NO/NC)
Optionale Feldbusmodule: RS-485, Modbus/TCP, PROFIBUS DP, DeviceNet, CANopen
Umgebungstemperaturbereich: -10 bis 50°C
Lagertemperaturbereich: -40 bis 70°C
Luftfeuchtigkeit: 0 bis 95% RH (nicht kondensierend)
Höhe (Volllast): 1.000 m ohne derating
Kühlung: Standard Luftgekühlt
Harmonische Dämpfung: 6-Puls mit eingebauter DC-Drossel
Platenschutz: Lackiert (konforme Beschichtung)
Montage: Wand oder Panel Mount
Abmessungen (B x H x D): 128 x 292 x 190 mm
Nettogewicht: 5 kg
Zulassungen: CE, UL, cUL, RCM, EAC, KC, Ukrainisch
Firmware Sprachpaket: UK, RU, CN; Andere
Standardmotorfrequenz: 50 Hz
Garantie: 12 bis 18 Monate (Herstellerstandard)
Technische Highlights
200% Startmoment ermöglicht einen direkten Start ohne Überdimensionierung. Der Antrieb liefert 200% des Nennmotordrehmoments für 2 Sekunden alle 20 Sekunden im hohen Überlastmodus, ausreichend für hohe Trägheitslasten wie Mischer, Zentrifugen und Brecher. Dies eliminiert die Notwendigkeit, einen größeren VFD ausschließlich zu wählen, um die Anforderungen an das Brechmoment zu erfüllen.
Integrierter Bremshacker schneidet externe Hardware und Panel Footprint. Da der Bremshacker eingebaut ist, ist nur ein externer Bremswiderstand für regenerative Energieverbrauch erforderlich. Paneelbauer vermeiden die Installation einer separaten Bremseinheit, die Gehäuseplatz und eine Leistungskomponente spart.
IP54/NEMA12 Gehäuse ermöglicht eine direkte Bodeninstallation in staubigen oder feuchten Bereichen. Das versiegelte Gehäuse schützt vor begrenztem Eindringen von Staub und Spritzwasser und entfernt die Notwendigkeit eines zusätzlichen Schutzschranks in Bearbeitungszonen. Welchen Gehäuseschutz bietet der NXS00125? Es erfüllt IP54 und NEMA12, geeignet für die Montage außerhalb sauberer Kontrollräume.
Konform beschichtete Leiterplatten erhöhen die Zuverlässigkeit in korrosiven Umgebungen. Die lackierten PCBs widerstehen Feuchtigkeit, chemischen Dämpfen und Luftverschmutzungen und reduzieren Kriechfehler. Dies verlängert die Lebensdauer in Abwasser-, Lebensmittelverarbeitungs- und Chemieanlagen.
Sensorlose Vektorsteuerung erreicht eine Geschwindigkeitsregelung von ±0,5% ohne Encoder. Der Open-Loop-Vektormodus hält Geschwindigkeit innerhalb von 0,5% der Nennmotor unter wechselnder Last und beseitigt die Kosten und die Installationskomplexität des externen Encoder-Feedbacks.
Modulare I/O- und Feldbus-Erweiterung passt sich an Anlagennetze an. Die Einheit bietet fünf Optionsschlitze. Standard-A-Basiskonfiguration liefert 6 digitale Eingänge, 2 analoge Eingänge, 1 analoge Ausgang und 1 digitale Ausgang. Feldbuskarten für PROFIBUS DP, Modbus/TCP und CANopen installieren sich in dedizierte Steckplätze zur Integration in anlagenweite Steuersysteme.
Anwendungen
Pumpensteuerung in Wasser- und Abwasseranlagen: Passt die Drehzahl der Zentrifugalpumpe an die Strömungsnachfrage. Der Betrieb von 5% bis 150% Basisgeschwindigkeit mit Vektorsteuerung hält die Druckeinstellpunktgenauigkeit bei und liefert eine Energiereduzierung von 30% bis 50% bei reduzierten Durchflussraten.
Regulierung von Lüfter und Gebläse in HVAC-Systemen: Regelt die Lüftergeschwindigkeit basierend auf Temperatur, Druck oder CO ₂ Signale. Der Ausgangsbereich von 0 bis 320 Hz unterstützt Hochgeschwindigkeitsgebläser und das IP54-Gehäuse ermöglicht eine mechanische Rauminstallation ohne zusätzlichen Schutz.
Förderantriebe im Materialhandling: Gleicht Beschleunigung und Verzögerung mit verstellbaren Rampenzeiten von 0,1 bis 3.000 Sekunden. Das Startmoment von 200% überwindet die statische Reibung an belasteten Gürteln, ohne dass ein größerer Motor oder Antrieb erforderlich ist.
Mischer und Rührer in der Lebensmittel- und Chemieverarbeitung: Liefert 200% Überlastmoment für das Mischen von viskosen Produkten. Der eingebaute Bremshacker, kombiniert mit einem externen Widerstand, stoppt das Mischen von Paddeln schnell für den Chargewechsel und reduziert die Zykluszeit zwischen den Chargen.
Industrielle Kompressorsteuerung: Erhält konstanten Entladungsdruck durch interne PID-Regelung. Die Frequenzauflösung von 0,01 Hz ermöglicht eine präzise Motordrehzahlabschnitt für Rollen- und Schraubenkompressoren.
Hebe und vertikales Heben: Verwaltet Überhollast mit dem integrierten Bremshacker und der Flussbremsfähigkeit, die bis zu 30% Bremsmoment ohne externen Widerstand liefert.
Darüber hinaus liefert Beijing Zhongping Technology die gesamte Palette von VACON NXS-Antrieben, um den Leistungsbedarf von fraktionalen bis zu hohen Leistungsanwendungen zu decken. Neben dem in diesem Artikel vorgestellten NXS00125-A5H1SSV-A1A2000000 lagern und liefern wir Modelle wie NXS00035-A5H1SSV-A1A2000000,NXS00045-A5H1SSV-A1A2000000,NXS00055-A5H1SSV-A1A2000000,NXS00075-A5H1SSV-A1A2000000,NXS00095-A5H1SSV-A1A2000000,NXS00125-A5H1SSV-A1A2000000,NXS00165-A5H1SSV-A1A2000000,NXS00225-A5H1SSV-A1A2000000,NXS00315-A5H1SSV-A1A2000000,NXS00385-A5H1SSV-A1A2000000,NXS00455-A5H1SSV-A1A2000000,NXS00615-A5H1SSV-A1A2000000, Die Preise reichen von etwa 960 bis 1.240 USD, obwohl die tatsächlichen Kosten mit Wechselkursen, Tarifen und Fabrikanpassungen schwanken - kontaktieren Sie Beijing Zhongping Technology direkt für ein aktuelles Angebot.
Auswahlberatung
Geeignete Anwendungen:
Pumpen und Lüfter mit variabler Drehmomentregelung und 110% geringer Überspannung für kontinuierliche Arbeitszyklen mit oder unter 5,5 kW
Förderer, Mischer und Hebebüge, die 200% Startmoment und dynamische Bremsfähigkeit erfordern
Installationen in staubigen oder feuchten Umgebungen, in denen das Gehäuse IP54/NEMA12 eine direkte Platzierung ohne zusätzliche Schränke ermöglicht
Nachrüstung und Erweiterung bestehender VACON NXS-Systeme, Aufrechterhaltung der Form-, Passform- und Funktionskompatibilität
Nicht empfohlen für:
Einphasenstromversorgung. Diese VFD erfordert einen dreiphasigen 380-500 VAC-Eingang. Für einphasige Eingangsanwendungen wählen Sie einen Antrieb aus, der für die einphasige Versorgung und die richtige Spannung eingestuft ist.
Hochdruckwasch- oder Tauchbereiche, die IP66 oder NEMA 4X erfordern. Wählen Sie einen geschlossenen Antrieb aus Edelstahl mit einem höheren Eintrittsschutz für diese Bedingungen.
Kontinuierlicher Betrieb über 50°C Umgebung ohne Verringerung. Überschreitet die Umgebungstemperatur 50°C, reduzieren Sie den Ausgangsstrom um 2,5% pro 1°C oder wechseln Sie zu einem höheren Leistungsmodell.
FAQ (häufig gestellte Fragen)
1.Was sind die Abmessungen und das Gewicht des NXS00125-A5H1SSV-A1A2000000?
Der Antrieb misst 128 mm breit, 292 mm hoch und 190 mm tief mit einem Nettogewicht von 5 kg.
2. Was ist die Lieferfrist für dieses VFD?
Die Standard-Lieferzeit beträgt 4 bis 6 Wochen von der Fabrik. Einheiten mit optionalen Feldbusmodulen können bis zu 8 Wochen benötigen. Wir halten regionalen Bestand an gängigen VACON NXS Konfigurationen für beschleunigten Versand.
3. Ist dieses hohe Drehmoment Wechselstromantrieb auf Lager für sofortigen Versand?
Die Verfügbarkeit variiert je nach Konfiguration. Wir überprüfen den aktuellen Bestand zum Zeitpunkt des Angebots und stellen ein bestätigtes Versanddatum innerhalb eines Werktages zur Verfügung.
4.Welche Zertifizierungen besitzt der NXS00125-A5H1SSV-A1A2000000?
Die Einheit trägt CE, UL, cUL, RCM, EAC, KC und ukrainische Zulassungen, die anwendbaren Richtlinien für Niederspannung, elektromagnetische Kompatibilität und Sicherheit erfüllen.
5.Wie viel kostet das NXS00125-A5H1SSV-A1A2000000?
Der NXS00125-A5H1SSV-A1A2000000 reicht in der Regel von 1.800 bis 2.800 USD je nach Konfiguration und Menge. Preise schwanken aufgrund von Wechselkursen, Zöllen und Fabrikanpassungen. Für ein genaues Angebot mit aktuellen Preisen und Versandkosten kontaktieren Sie Beijing Zhongping Technology direkt.
6. Welche Zahlungsbedingungen akzeptieren Sie für den Kauf von variablen Frequenzantrieben?
Wir akzeptieren Banküberweisung (T / T) und unwiderrufliche Akkreditive (L / C). Für qualifizierte Unternehmenskonten mit etablierter Kreditgeschichte bietet Beijing Zhongping Technology nach Kreditgenehmigung netto 30 Zahlungsbedingungen an.
7.Wie installiere ich den NXS00125-A5H1SSV-A1A2000000 und welche Montageoptionen stehen zur Verfügung?
Der Antrieb wird über vier Befestigungspunkte an einer Wand oder einer Platte montiert. Die Installation erfordert keine speziellen Werkzeuge außerhalb der Standard-Elektrikerausrüstung. Freiheiten von 100 mm oberhalb und unterhalb und 20 mm an den Seiten gewährleisten einen ausreichenden Kühlluftstrom.
8. Was ist die Garantiefrist und die Rückkehrpolitik für dieses Laufwerk?
Wir bieten eine Standard-Herstellergarantie von 12 bis 18 Monaten ab dem Versanddatum. Rücksendungen erfordern eine vorherige Genehmigung und unterliegen Nachlagerungsbedingungen. Beijing Zhongping Technology verarbeitet RMA-Anfragen und stellt Rücksenddokumente innerhalb von 48 Geschäftsstunden zur Verfügung.
9.Ist der NXS00125-A5H1SSV-A1A2000000 nicht mehr produziert oder kann ich ihn noch bestellen?
Die VACON NXS-Familie bleibt aktiv, ohne eine Kündigung. Dieses Modell wird vollständig mit Ersatzteilen, technischer Dokumentation und Firmware-Updates durch VACON und autorisierte Händler unterstützt.
10.Welche Zoll- und Einfuhrzölle gelten bei der Einfuhr dieser allgemeinen VFD?
Variable-Frequenz-Antriebe werden in der Regel unter HTSUS 8504.40 eingestuft. Einfuhrzölle, Zollgebühren und anwendbare Mehrwertsteuer oder GST sind vom Käufer am Bestimmungsort zu zahlen. Beijing Zhongping Technology liefert Handelsrechnungen, Verpackungslisten und Ursprungszertifikate für alle Exportaufträge.
