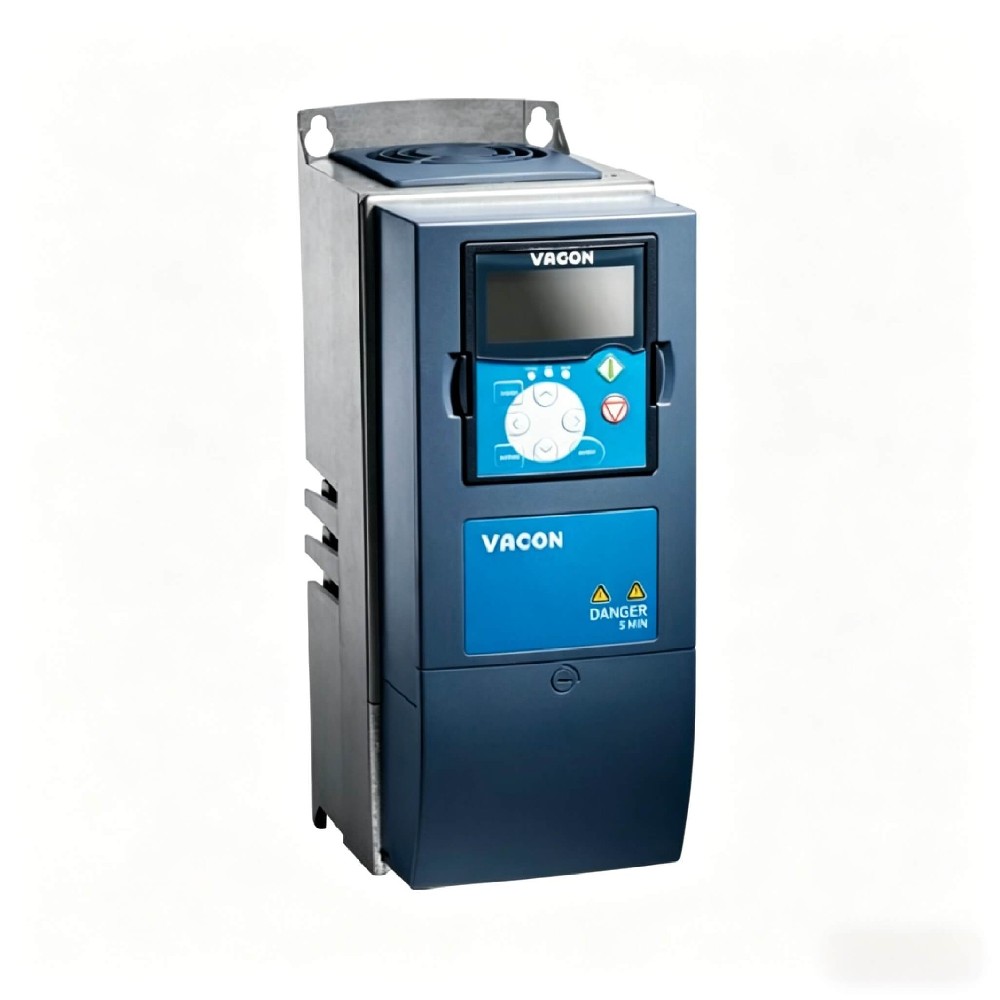

VACON NXP00165-A2H1SSV-A1A2000000 ist ein 16 Amp Vector Control Drive, ein wandmontierter 3-Phasen-Wechselstromantrieb der NXP-Serie für 380-500 V Induktions- und Permanentmagnetmotoren. Er liefert 5,5–7,5 kW Leistung mit integriertem Bremshacker, IP21/NEMA1 Gehäuse und EMV-Konformität nach IEC 61800-3. Geeignet für Kransteuerung, Wicklung, Extrusion und schwere Mischanwendungen.
Was ist ein 3 Phase AC Drive?
Ein 3-Phasen-Wechselstromantrieb richtet die dreiphasige Wechselstromnetzspannung in eine Gleichstromspannung, die zurück auf variable Spannung, variable Frequenz dreiphasiges Wechselstrom zur Steuerung der Geschwindigkeit und des Drehmoments von Wechselstrominduktions- oder Permanentmagnetmotoren umgekehrt wird. Moderne Antriebe werden nach Steueralgorithmen (skalar, sensorloser Vektor, geschlossener Vektor) kategorisiert und leistungsstarke Vektorsteuerungsvarianten liefern eine präzise Drehzahl- und Drehmomentregelung.
Die VACON NXP ist eine leistungsstarke Wechselstromantriebsplattform, die eine offene und geschlossene Vektorsteuerung für anspruchsvolle Eins- und Mehrmotoranwendungen bietet. Es unterstützt Induktions- und Permanentmagnetmotoren mit einer modularen Hardwarearchitektur, die fünf Steckausdehnungsschlitze für I/O, Feldbus und funktionelle Sicherheitsplatten aufnimmt.
Hauptspezifikationen
Produktgruppe:NXP Frequenzumrichter
Modellcode: NXP00165-A2H1SSV-A1A2000000
Netzspannung: 380-500 VAC (465-800 VDC)
Nennleistungsstrom: 16 A
Motorleistung (Heavy Duty): 5,5 kW
Motorleistung (leichte Leistung): 7,5 kW
Eingangsphasen: 3-phase
Gehäusebewertung: IP21 / NEMA Typ 1
EMV-Emissionsstufe: IEC 61800-3, Kategorie C2
Integrierter Bremschopper: Ja
Steuertaste: Alphanumerische Anzeige
Optionsfach A: 6DI, DO, 2AI, 1AO, +10Vr, +24V
Optionsschlitz B: 2RO (NO/NC)
Option Slot C: Kein Board
Option Slot D: Kein Board
Optionsschlitz E: Kein Brett
Rahmengröße:05
Nettogewicht: 8,1 kg
Bruttogewicht: 9,1 kg
Betriebstemperaturbereich: 0 ° C bis + 40 ° C (derating über + 40 ° C)
Befestigungstyp: Wandmontiert
Kühlmethode: Luftgekühlt mit Gleichstromlüftern gemäß der EU 2015 Ecodesign-Richtlinie
Anzahl der Expansion Slots: 5 (Slots A-E)
Technische Highlights
Die geschlossene Vektorsteuerung erreicht einen Geschwindigkeitsfehler unter 0,01% (encoder-abhängig). Der NXP verwendet eine dynamische Vektorsteuerung mit und ohne Rückmeldung, liefert das volle Drehmoment von Nulldrehzahl und ermöglicht leistungsstarke Anwendungen wie Kranhebwerk und Extrusionssteuerung, bei denen die Genauigkeit der Drehzahlregelung kritisch ist.
Der integrierte Bremshacker entfernt die Notwendigkeit einer externen Bremseinheit. Der interne Hacker verarbeitet die regenerative Energieverbrauch direkt und reduziert den Plattenfläche und die Verkabelung für Anwendungen, die häufige Verzögerungen, Senkungen oder Überholungen beinhalten.
Fünf Plug-in-Erweiterungsschlitze ermöglichen eine modulare Anpassung. Anwender installieren zusätzliche I/O-Boards, Feldbus-Schnittstellen (PROFIBUS, PROFINET, EtherNet/IP, Modbus TCP) oder funktionelle Sicherheitsplatten, ohne die Gehäuseabmessungen zu erhöhen, Investitionsflexibilität zu erhalten und die Systemkomplexität zu reduzieren.
Beschichtete Leiterplatten verlängern die Lebensdauer in rauen Umgebungen. Alle PCBs verfügen standardmäßig über eine konforme Beschichtung, die Schutz gegen leitfähigen Staub, Luftfeuchtigkeit und milde chemische Dämpfe bietet. Diese Konstruktionsentscheidung löst die Frage: Können VACON NXP-Antriebe in staubigen Zementanlagen oder Textilfabriken mit hoher Luftfeuchtigkeit überleben – und die Antwort ist ja, mit bewährter Zuverlässigkeit in diesen Umgebungen.
Mehrsprachige Firmware-Unterstützung für die globale Bereitstellung. Das Firmware-Sprachpaket umfasst britisches Englisch, Französisch, Italienisch, Spanisch und Portugiesisch, was die Inbetriebnahmezeit für multinationale OEMs und Endbenutzer auf westeuropäischen Märkten verkürzt.
Anwendungen
Kran- und Hubsteuerung: Geschlossene Drehmomentregelung mit Nulldrehzahl und Volllasthaltefähigkeit beseitigt mechanische Lastbremsen für Überhollast. Das Drehmomentbeweisen findet vor der mechanischen Bremslösung statt, wodurch der Lastabfall beim Start verhindert wird.
Wickel- und Abwickelmaschinen: Präzise Drehmomentregelung mit Encoder-Rückkopplung hält eine konsistente Bahnspannung bei Durchmesserwechseln in Papier-, Film- und Textilverarbeitungslinien. Die Geschwindigkeitsgenauigkeit von 0,01 % minimiert den Materialabfall durch Spannungsvariationen.
Schraube- und Kolbenextruder: Hohes Startmoment (200% Überlastkapazität pro NXP-Serie) überwindet hohe Abriebreibung von kaltem Polymermaterial. Die Schleifensteuerung gewährleistet einen stabilen Durchsatz unabhängig von Druckschwankungen am Werkzeug.
Heavy-Duty-Mischer und Zentrifugen: 200% Überlastungsfähigkeit verarbeitet Prozessviskositätsspitzen während Chargemischzyklen. Der integrierte Bremshacker sorgt für eine schnelle, kontrollierte Verzögerung von hohen Trägheitslasten ohne Auslösen von Gleichstrombusüberspannung.
Synchronisierung mehrerer Förderer: Die DriveSynch-Funktionalität ermöglicht Master-Follower-Konfigurationen mit Geschwindigkeits- und Winkelsynchronisierung über mehrere NXP-Antriebe hinweg, wodurch eine präzise Produktpositionierung zwischen sequenziellen Fördereabschnitten erhalten wird.
Prüfstände und Dynamometer: Vollständiger Vierkadrantenbetrieb unterstützt Motoren- und Erzeugungsmodi mit geschlossener Drehmomentsteuerung für Motorprüfungen, Getriebeausdauerprüfungen und Motorsimulationen, die eine hohe dynamische Reaktion erfordern.
Auswahlberatung
Geeignete Anwendungen:
Prozesse, die geschlossene Schleifenvektorleistung mit Geschwindigkeitsgenauigkeitsanforderungen von 0,01% oder besser erfordern, wie Präzisionswicklung, Extrusion oder Kranhebsteuerung
Installationen, bei denen ein integrierter Bremshacker den Bedarf an einer externen Bremseinheit eliminiert, wodurch die Plattenfläche und die Anzahl der Komponenten reduziert werden
Umgebungen mit Luftstaub, Feuchtigkeit oder milder chemischer Exposition, in denen konform beschichtete Platten eine verlängerte Lebensdauer bieten
Nicht empfohlen für:
Grundpumpe-, Lüfter- oder einfache Förderanwendungen, die nur skalare oder sensorlose Vektorsteuerung erfordern. Wählen Sie stattdessen die VACON NXS-Serie - identische Nennleistungen (z. B. NXS00165), gleiche Rahmengröße, niedrigere Kosten und ausreichende Leistung für Anwendungen mit variablem Drehmoment und einfachen Anwendungen mit konstantem Drehmoment.
Hoch-IP-Waschumgebungen, die IP54- oder IP66-Gehäuse erfordern. Diese IP21-Einheit ist für die Indoor-Bedienfeld-Montage bestimmt. Für Schlauch- oder Außenanwendungen wählen Sie ein VACON NXP-Modell mit mindestens IP54 Gehäuse.
Leistungsanforderungen von mehr als 5,5 kW (Heavy Duty). Diese Rahmen Größe 05 Einheit ist auf 16 A Nennleistung begrenzt. Für Motoren mit höherer Leistung wählen Sie eine größere NXP-Rahmengröße aus, die an die Volllast-Amperage des Motors angepasst ist.
FAQ (häufig gestellte Fragen)
1. Was ist die Lieferzeit und Lieferzeit für den VACON NXP00165-A2H1SSV-A1A2000000?
Standard Hersteller Lieferzeit ist 5 Wochen. Autorisierte Händler mit lokalem Bestand können innerhalb von 2 bis 5 Werktagen versenden.
2. Ist der NXP00165-A2H1SSV-A1A2000000 auf Lager und verfügbar?
Wir führen ein Inventar von VACON NXP-Antrieben bei Beijing Zhongping Technology für eine schnelle Erfüllung. Die verfügbaren Lagerbestände variieren je nach Region und Vertriebskanal.
3.Welche Zertifizierungen und Zulassungen besitzt der NXP00165-A2H1SSV-A1A2000000?
Der Antrieb trägt CE, UL, cULus, RCM (Australien / NZ), EAC (Eurasische Wirtschaftsunion), ukrainische und koreanische (KC) Zulassungen. Es erfüllt die EMV-Anforderungen der IEC 61800-3 für die zweite Umgebung (Kategorie C2). Bei diesem Modell ist keine Schiffstypgenehmigung enthalten.
4.Was ist der Unterschied zwischen VACON NXP und VACON NXS Antrieben?
Die NXP-Serie bietet geschlossene Vektorsteuerung mit Geschwindigkeitsfehler unter 0,01% (encoder-abhängig), 200% Überlastkapazität und Synchronisationsfähigkeiten. Die NXS-Serie bietet sensorlose Vektorsteuerung für allgemeine Anwendungen wie Pumpen, Lüfter und Förderer zu niedrigeren Kosten. Beide Serien teilen die gleiche modulare Hardwareplattform und Erweiterungsmöglichkeiten.
5.Wie viel kostet der NXP00165-A2H1SSV-A1A2000000? Was ist der Preisbereich?
Der VACON NXP00165 reicht typischerweise von 3.000 bis 5.500 USD pro Einheit, je nach Menge und Vertriebskanal. Preise schwanken aufgrund von Wechselkursen, Zöllen und Fabrikanpassungen. Für ein genaues Angebot mit aktuellen Preisen und Versandkosten kontaktieren Sie Beijing Zhongping Technology direkt.
6.Was sind das Gewicht und die Abmessungen des NXP00165-A2H1SSV-A1A2000000?
Das Nettogewicht beträgt 8,1 kg, und das Bruttogewicht einschließlich Verpackung beträgt 9,1 kg. Diese Einheit ist ein Frame 05 Wandantrieb. Detaillierte Maßzeichnungen finden Sie in der Installationsanleitung von VACON NXP.
7. Welche Zahlungsbedingungen und Garantie bieten Sie an?
Wir akzeptieren Banküberweisung (T / T) und bieten eine Standard-12-Monats-Fabrikgarantie ab dem Datum des Versands. Eine verlängerte Garantie von 18 Monaten steht als optionales Werkskonfigurationsartikel zur Verfügung.
8.Wie installiere ich den NXP00165-A2H1SSV-A1A2000000 und welche Gehäusementage ist erforderlich?
Der Antrieb ist in einem IP21-geschützten Gehäuse an der Wand montiert. Die Installation erfordert eine ausreichende Lüftungsfreiheit (mindestens 200 mm über und unter der Einheit gemäß der Bedienungsanleitung) und eine Umgebungstemperatureregelung, um den Betriebsbereich von 0°C bis +40°C zu erhalten. Die abnehmbare Leitungsplatte akzeptiert Zoll-Muster-Leitungsarmaturen nach der Standardkonfiguration.
9.Was ist die Retourpolitik und wie kann ich ein VACON NXP-Laufwerk zurücksenden?
Rücksendungen erfordern eine vorherige Genehmigung mit der ursprünglichen Bestellnummer. Beijing Zhongping Technology verarbeitet RMA-Anfragen innerhalb von 2 Werktagen nach Erhalt. Laufwerke müssen in Originalverpackung mit allen Zubehör und Handbüchern zurückgegeben werden, um sich für den vollen Guthaben zu qualifizieren.
10. Welche Zoll-, Zoll- und HTSUS-Klassifizierung gelten bei der Einfuhr des NXP00165-A2H1SSV-A1A2000000?
Der HTSUS-Code für Frequenzumrichter ist 8504.40.4000 und die ECCN-Klassifizierung ist EAR99. Internationale Sendungen werden unter Incoterms 2020 CPT (Carriage Paid To) versendet, mit Zöllen, Zollgebühren und anwendbarer Mehrwertsteuer, die vom Käufer zum Zeitpunkt der Lieferung zu zahlen ist. Beijing Zhongping Technology stellt kommerzielle Rechnungen und Verpackungslisten zur Zollabfertigung aller Exportaufträge zur Verfügung.
Neben dem in diesem Artikel erfassten NXP00165 liefern wir den gesamten NXP 380-500 V 3-Phasen-Wechselstromantriebsbereich von 1,1 kW bis 160 kW (leichte Überlast) und 0,75 kW bis 132 kW (schwere Überlast) mit kontinuierlichen Ausgangsströmen von 3,3 A bis 300 A. Alle Einheiten teilen die gleiche modulare Plattform mit fünf Expansionsschlitzen, integriertem Bremshacker, IP21-Gehäuse und IEC 61800-3 C2-Konformität. Zu den verfügbaren Modellcodes in diesem Bereich gehören:
NXP00035-A2H1SSV-A1A2000000
NXP00045-A2H1SSV-A1A2000000
NXP00055-A2H1SSV-A1A2000000
NXP00075-A2H1SSV-A1A2000000
NXP00095-A2H1SSV-A1A2000000
NXP00125-A2H1SSV-A1A2000000
NXP00165-A2H1SSV-A1A2000000
NXP00225-A2H1SSV-A1A2000000
NXP00315-A2H1SSV-A1A2000000
NXP00385-A2H1SSV-A1A2000000
NXP00455-A2H1SSV-A1A2000000
NXP00615-A2H1SSV-A1A2000000
NXP00725-A2H0SSV-A1A2000000
NXP00875-A2H0SSV-A1A2000000
NXP01055-A2H0SSV-A1A2000000
NXP01405-A2H0SSV-A1A2000000
NXP01685-A2H0SSV-A1A2000000
NXP02055-A2H0SSV-A1A2000000
NXP02615-A2H0SSG-A1A2000000
NXP03005-A2H0SSG-A1A2000000
Dieses erweiterte Sortiment ermöglicht es den Ingenieuren, einen Antrieb zu wählen, der genau auf den Volllaststrom des Motors angepasst ist, wodurch übermäßige Abfälle beseitigt werden und gleichzeitig die Kompatibilität mit Optionsplatten, gängige Firmware und gemeinsame Ersatzteile in allen Rahmengrößen von 1,1 kW-Panelinstallationen bis zu 160 kW schweren industriellen Prozessen beibehalten werden.
