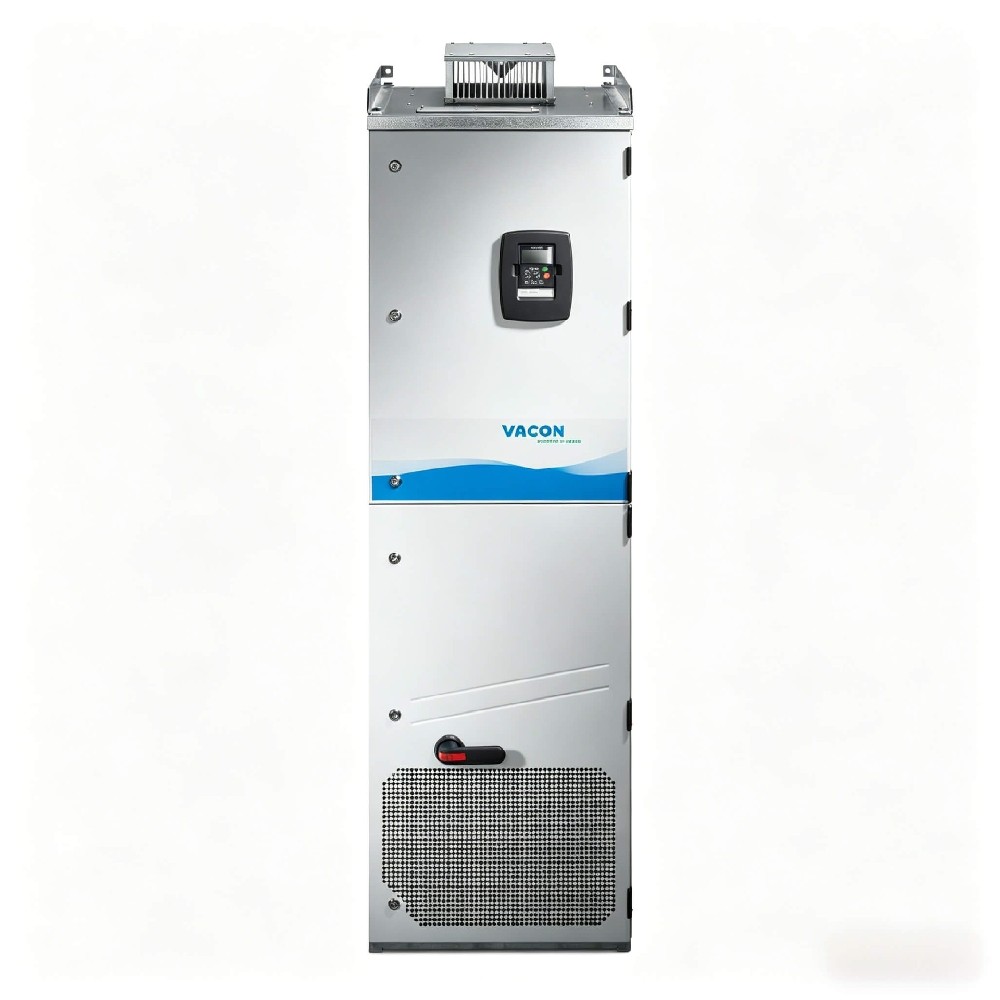

Der VACON NXP03855-A2L0SSB-A1A2000000 ist ein geschlossener Vektorregelfrequenzumrichter der VACON NXP-Serie. Mit 385 A Ausgangsstrom bei 380-500 VAC unterstützt es 200 kW-Low-Overload- und 160 kW-High-Overload-Motoranwendungen. Als flüssigkeitsgekühltes Wechselrichtermodul verwendet es eine geschlossene Vektorsteuerung mit einem Drehzahlfehler unter 0,01% und einem Drehmomentfehler unter 2%, was das volle Drehmoment bei Nulldrehzahl für Kran-, Winde-, Propeller-, Kompressor- und Prüfstandsantriebssysteme bietet.
Was ist ein flüssigkeitsgekühltes Invertermodul?
Ein flüssigkeitsgekühltes Invertermodul ist eine leistungselektronische Antriebseinheit, die ein flüssiges Kühlmittelmedium - typischerweise eine Wasser-Glykolmischung - verwendet, die durch einen speziellen Wärmesink fließt, um die von Leistungshalbleitern erzeugte Wärme abzuleuern, anstatt sich auf Zwangsluftkonvektion zu verlassen. Diese Kühlmethode erreicht eines der besten Leistungs-zu-Größe-Verhältnisse in der Industrie, wobei weniger als 0,1% der gesamten Antriebsleistung als Wärme zu Umgebungsluft abgeführt wird. Die Technologie ermöglicht eine kompakte Installation in verschlossenen Gehäusen, beseitigt die Notwendigkeit großer Klimaanlagen in elektrischen Räumen und ermöglicht den praktisch leisen Betrieb aufgrund des Fehlens großer Kühlventilatoren.
Flüssigkeitsgekühlte Wechselrichtermodule werden in Konfigurationen wie Front-End-Einheiten, Wechselrichter-Einheiten und Bremshacker-Einheiten für gängige DC-Bussysteme angeboten. Sie sind in IP00-Modulform zur Schrankintegration und IP54-geschlossenen Versionen für die direkte Installation in rauen Umgebungen, einschließlich Marine-, Offshore- und Bergbauanwendungen, erhältlich. Der VACON NXP03855-A2L0SSB-A1A2000000 ist unter der Standardluftgekühlten NXP-Produktgruppe (Mechanical Modification "S"), obwohl die NXP-Plattform auch flüssigkeitsgekühlte Varianten umfasst, die durch Mechanical Modification "W" in Rahmengrößen wie CH61 (flüssigkeitsgekühlt) bezeichnet sind, bei denen die Nennleistung von 385 A 200 kW Motorleistung bei geringer Überlastung liefert.
Hauptspezifikationen
Netzspannung: 380-500 VAC (465-800 VDC), 3-phase
Eingangsfrequenz: 45-66 Hz
Ausgangsstrom: 385 A
Motorleistung (geringe Überlastung): 200 kW/300 PS
Motorleistung (hohe Überlastung): 160 kW
Gehäusebewertung: IP21 / NEMA 1
Montagerahmen: FR10 / Rahmen 10
Steuertaste: Alphanumerische Anzeige
EMV-Emissionsstufe: IEC 61800-3, Umwelt 2
Bremsschneider:Nicht enthalten
Eingangskonfiguration: 6-Impuls mit DC-Drossel
Optionsfach A: 6DI, DO, 2AI, 1AO, +10Vr, +24V
Optionsschlitz B: 2RO (NO/NC)
Optionsschlitze C/D/E: Kein Brett (erweiterbar)
Feldbus-Protokoll: Nicht gefüllt (5 Erweiterungsschlitze verfügbar)
Schaltfrequenz: 1-12 kHz Fabrikstandard 3,6 kHz; empfohlen Minimum 1,7 kHz (offene Schleife), 2,5 kHz (geschlossene Schleife), maximal 3,6 kHz für DriveSynch-Parallelisierung
Ausgangsfrequenz: 0-320 Hz (Standard); bis 7200 Hz (Sondersoftware)
Frequenzauflösung: 0,01 Hz
Kontrollmethoden: U / f,Open Loop Sensorless Vektorsteuerung,Geschlossene Schleife Vektorsteuerung
Geschlossene Schleife Geschwindigkeitsfehler: lt;0.01%
Geschlossene Schleife Drehmomentfehler: lt; 2 %
Volle Drehmomentkapazität: Verfügbar bis zu Nulldrehzahl
Bruttogewicht: 341 kg
Nettogewicht: 340 kg
Abmessungen (W x H x D): 595 mm × 2018 mm × 602 mm
Technische Highlights
Die geschlossene Vektorsteuerung erreicht eine Geschwindigkeitsregelungsgenauigkeit unter 0,01%. Die NXP-Plattform verarbeitet Encoder-Feedback von Inkrementalpulsencodern und Absolutencodern, um eine präzise Rotorpositionsverfolgung im gesamten Drehzahlbereich einschließlich Nulldrehzahl-Volldrehmoment-Ausgang aufrechtzuerhalten. Dadurch wird die Notwendigkeit von Hilfshaltebremsen bei vertikalen Hebeanwendungen entfallen, bei denen die Ladestellung im Stillstand gehalten werden muss.
Die NXP-Steuerplatte umfasst fünf integrierte Erweiterungsschlitze für I/O, Feldbus und funktionelle Sicherheitskarten. Standard-I / O-Konfiguration bietet 6 digitale Eingänge, digitale Ausgänge, 2 analoge Eingänge und 1 analogen Ausgang, mit Feldbus-Optionen einschließlich PROFIBUS DP, PROFINET, EtherCAT, CANopen, Modbus / TCP und Ethernet / IP. Eine häufige Auswahlfrage lautet: "Welche Feldbusprotokolle unterstützt der VACON NXP03855?" - die Basiseinheit wird mit unbevölkerten Optionsschlitzen an den Positionen C, D und E geliefert, so dass Benutzer die Kommunikationsplatte installieren können, die ihrer Anlagennetztopologie entspricht.
Die chipbasierten Funktionen Safe Torque Off (STO) und Safe Stop 1 (SS1) sind standardmäßig integriert. Die STO-Funktion gemäß EN ISO 13849-1 entfernt drehmomenterzeugende Energie vom Motor ohne einen externen Schützer oder eine mechanische Trennung. Der ATEX-zertifizierte Thermistoreingang ist für die Steuerung von Motoren verfügbar, die in explosionsgefährdeten Umgebungen gemäß der Richtlinie 2014/34/EU installiert sind.
Alle Leiterplatten erhalten als Standardproduktionspraxis eine konforme Beschichtung. Diese Schutzbehandlung verhindert Feuchtigkeitsaufnahme und korrosive Gasangriffe auf PCB-Spuren und verlängert die Lebensdauer in Umgebungen mit hoher Feuchtigkeit, Salzspray oder chemischer Dampfexposition - Bedingungen, die häufig in Marine-, Offshore- und Abwasseraufbereitungsanlagen auftreten.
Die parallele Technologie DriveSync ermöglicht es mehreren NXP-Einheiten, den Laststrom beim Antrieb eines einzigen großen Motors zu teilen. Dieser modulare Ansatz verteilt die Leistung über unabhängige Antriebsmodule und erhöht die Systemredundanz, da der Ausfall einer Einheit den gesamten Antriebsstrang nicht stoppt. Die Skalierbarkeit der Motorleistung erreicht durch eine parallele Einheitskonfiguration bis zu 5 MW.
Anwendungen
Industriekran- und Hubsteuerung: Bietet volles Drehmoment bei Nulldrehzahl mit geschlossener Vektorsteuerung und Encoder-Rückkopplung, die Lasthaltung ohne mechanische Bremsen während der vertikalen Hubpositionierung ermöglicht. Drehmomentfehler unter 2% und Geschwindigkeitsfehler unter 0,01% gewährleisten eine reibungslose Beschleunigung und Verlangsamung von suspendierten Lasten in Stahlwerkskranen, Container-Handhabungsportalen und Werft-Portalkranen.
Schiffs- und Triebantriebe: liefert 385 A kontinuierliche Leistung für Azimut-Trieber und Hauptantriebsmotoren in dynamischen Positionierschiffen. IP21 und IP54 geschlossene Varianten standen salzbeladener Atmosphäre und Vibrationen, während konformal beschichtete Leiterplatten dem feuchtigkeitsinduzierten Verfolgungsstrom widerstehen, der zu vorzeitigen Ausfällen in unbeschickten Antrieben führt.
Winde- und Ankersysteme: Unterstützt 200 kW-Überlastbetrieb für Ankerhandelswinden, Schleppenwinden und Ankerkapten auf Offshore-Versorgungsschiffen. Schleifensteuerung hält konstante Leitungsspannung unter unterschiedlichen Belastungsbedingungen, kritisch für Unterwasserkabelverlegung und ROV-Einsatzvorgänge.
Kompressorantriebssysteme: Steuert Zentrifugal- und Schraubkompressoren mit hoher Trägheit mit programmierbaren Beschleunigungs- / Verzögerungsrampen von 0,1 bis 3000 Sekunden, die Überspannungsbedingungen während der Start- und Abschaltsequenzen in Gasverarbeitungs- und Kälteanlagen verhindern.
Prüfbank- und Dynamometeranwendungen: Funktioniert als Lastmotorantrieb oder Primetriebssteuerung in Motorprüfzellen und Getriebdynamometern. Die encoderbasierte Schließkreisvektorsteuerung liefert eine präzise Drehzahl- und Drehmomentregelung für wiederholbare Prüfzyklen, mit einer Schaltfrequenz, die von 1 bis 12 kHz konfigurierbar ist, um den akustischen Motorgeräusch gegen die thermische Abweichung des Antriebs auszugleichen.
Extruder und kontinuierliche Bahnhandling: Bietet eine genaue Geschwindigkeitssynchronisation zwischen mehreren angetriebenen Abschnitten in Kunststoffextrusionsleitungen und Papiermaschinen. Die Parallellierungsfähigkeit von DriveSynch ermöglicht eine modulare Erweiterung der Gesamtleistung, ohne vorhandene Antriebshardware zu ersetzen.
Auswahlberatung
Geeignet für Motorsteueranwendungen, bei denen eine encoderbasierte geschlossene Vektorsteuerung mit einer Geschwindigkeitsregelungsgenauigkeit unter 0,01% und vollem Drehmoment im Stillstand erforderlich ist.
Geeignet für 380-500 VAC dreiphasige Versorgungsnetze, bei denen 200 kW (geringe Überlastung) oder 160 kW (hohe Überlastung) Motorleistung erforderlich ist.
Kompatibel mit SPS- und Automatisierungsarchitekturen, die eine PROFIBUS-, PROFINET-, EtherCAT-, CANopen- oder Modbus/TCP-Konnektivität über Plug-in-Optionsplatten erfordern.
Gut geeignet für schwere industrielle Umgebungen, in denen konform beschichtete Leiterplatten und STO-Sicherheitsfunktionen obligatorische Spezifikationen sind.
Nicht empfohlen für 690 VAC Versorgungsspannungsanwendungen. Wählen Sie stattdessen eine 690 V NXP-Einheit (Spannungsklasse NX_6) für 525–690 VAC-Versorgung aus.
Nicht geeignet für einphasige Eingangsstromanlagen. Diese Einheit erfordert eine dreiphasige 380-500 VAC-Versorgung.
Nicht die richtige Wahl, wenn die Anwendung eine Flüssigkeitskühlung anstelle einer Luftkühlung erfordert. Der Modellcode A2L0SSB bezeichnet die Standardluftkühlung (Mechanische Modifikation "S"); für flüssigkeitsgekühlte Varianten geben Sie mechanische Modifikation "W" wie NXP03855-A0T0NWG-A1A2000000 (Rahmen CH61, flüssigkeitsgekühlt, IP00,55 kg Nettogewicht) an.
FAQ (häufig gestellte Fragen)
1. Was ist die Lieferzeit oder die Lieferzeit für einen NXP03855-A2L0SSB-A1A2000000?
Die Standard-Lieferzeit des Herstellers beträgt 4 bis 6 Wochen für fabriksbaute Konfigurationen. Autorisierte Händler mit lokalem Lagerbestand liefern innerhalb von 3 bis 5 Werktagen.
2.Ist der VACON NXP03855-A2L0SSB-A1A2000000 auf Lager?
Wir halten Bestand des NXP03855-A2L0SSB-A1A2000000 bei Beijing Zhongping Technology für eine schnelle Erfüllung. Der weltweite Lagerbestand der Händler übersteigt 500 Einheiten ab Q2 2026.
3. Was sind die Abmessungen und das Gewicht des NXP03855?
Die Einheit misst 595 mm breit, 2018 mm hoch und 602 mm tief. Das Nettogewicht beträgt 340 kg und das Bruttoverpackungsgewicht 341 kg. Die Befestigungsrahmenbezeichnung ist Frame 10(FR10). Für die Planung des Paneellayouts gewährleisten Sie einen Mindestfreiraum von 200 mm über und unter der Einheit für den Luftstrom.
4.Welche Zertifizierungen besitzt der NXP03855-A2L0SSB?
Die Einheit trägt CE-Zulassung, UL-Zulassung, RCM-Zulassung, KC-koreanische Zulassung, EAC-Zulassung und ukrainische Zulassung. EMV-Konformität ist nach IEC 61800-3, Umwelt 2 (Industrienetze) zertifiziert. Safe Torque Off entspricht EN ISO 13849-1.
5.Wie viel kostet das NXP03855-A2L0SSB und was ist der Preisbereich?
Der NXP03855-A2L0SSB-A1A2000000 reicht je nach Konfiguration, Menge und Vertriebskanal von 18.000 bis 32.000 USD. Preise schwanken aufgrund von Wechselkursen, Zöllen und Fabrikanpassungen. Für ein genaues Angebot kontaktieren Sie Beijing Zhongping Technology direkt.
6. Welche Zahlungsbedingungen und Garantie sind verfügbar?
Wir bieten eine 2-jährige Garantie gegen Herstellungsfehler (Garantiecode + WT01, 12/18 Monate Standard-Fabrikgarantie mit erweiterter Abdeckung verfügbar). Wir akzeptieren Banküberweisung (T / T) und wichtige Kreditkarten. Für qualifizierte Unternehmenskonten bietet Beijing Zhongping Technology Netto 30 Zahlungsbedingungen nach Kreditgenehmigung an.
7. Kann der NXP03855 690 V Eingangsspannung oder 480 V Einphasen handhaben?
Der NXP03855 arbeitet nur mit 380-500 VAC Dreiphasenversorgung. Es unterstützt nicht 690 VAC (wählen Sie stattdessen eine NX_6-Spannungsklasseeinheit) oder einphasigen Eingang. Der DC-Bus-Spannungsbereich beträgt 465-800 VDC.
8.Wie wähle ich Feldbus-Optionen aus und was sind die verfügbaren Kommunikationsprotokolle für den NXP?
Die Grundeinheit weist drei unbefüllte Expansionsschlitze (C, D, E) auf. Zu den verfügbaren Feldbus-Optionen gehören PROFIBUS DP, PROFINET, EtherCAT, CANopen, Modbus/TCP und Ethernet/IP. Wir lagern Feldbus Optionen Boards und installieren sie vor dem Versand. Kontaktieren Sie Beijing Zhongping Technology, um Ihr Protokoll während der Bestellung anzugeben.
9.Was ist die Bremshackerkapazität und die dynamische Bremsfähigkeit des NXP03855?
Der NXP03855-A2L0SSB ist ohne einen internen Bremshacker konfiguriert (Bremshacker-Code "0"). Für regenerative Bremsanwendungen bieten wir externe Bremshackermodule und Widerstandsbanken an, die auf den Anwendungslaufzyklus angepasst sind. Das parallelisierende Konzept DriveSynch unterstützt regenerative Front-End-Einheiten für gängige DC-Bussysteme, bei denen Bremsenergie in das Netz zurückgegeben wird.
10. Was ist die Rückgabepolitik und wie werden Ersatzteile und Reparaturdienste behandelt?
Wir bieten eine 2-jährige Werksgarantie mit Reparaturen durch autorisierte Servicezentren. Rücksendungen erfordern eine vorherige Genehmigung; Beijing Zhongping Technology verarbeitet RMA-Anfragen innerhalb von 48 Geschäftsstunden. Für Zoll und Import ist der HTSUS-Code 8504.40.6012 und die ECCN-Klassifizierung EAR99. Internationale Sendungen werden unter Incoterms CPT (Carriage Paid To) versendet, mit Zöllen und anwendbarer Mehrwertsteuer / Steuer, die vom Käufer bei der Lieferung zu zahlen ist.
