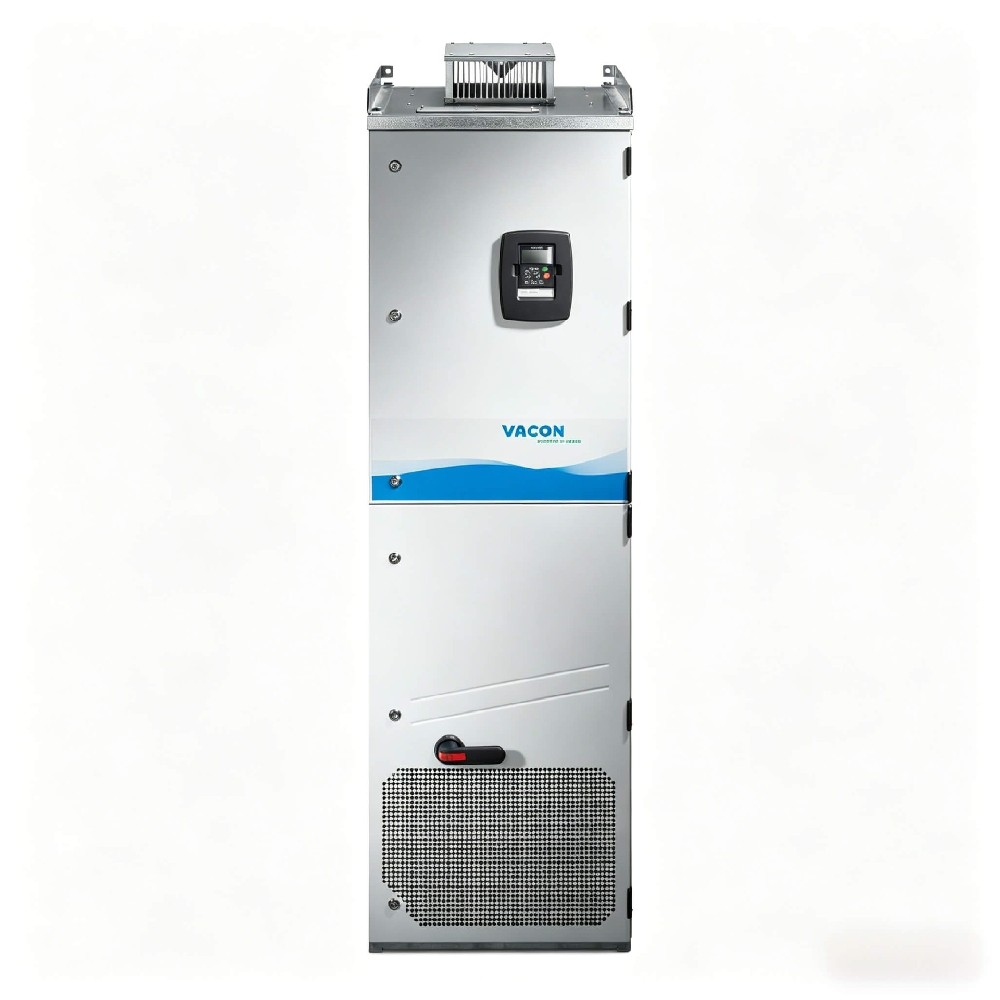

VACON NXS03855-A5L0SSB-A1A2000000 ist ein geschlossener eigenständiger Flüssigkeitsgekühlter der VACON NXS-Serie. Dieser staubdichte Frequenzumrichter mit 200 kW liefert einen Nennstrom von 385 A mit Gehäuseschutz IP54. Es arbeitet mit einer 3-Phasen 380-500 VAC-Versorgung und bietet sensorlose Vektorsteuerung für schwere Pumpen-, Lüfter-, Kompressor- und Förderanwendungen in der allgemeinen Fertigungs-, Marine-Hilfsmittel- und Wasseraufbereitungsindustrie.
Was ist ein flüssigkeitsgekühlter AC-Antrieb?
Ein flüssigkeitsgekühlter Wechselstromantrieb ist ein variabler Frequenzantrieb, der durch seine Leistungselektronik erzeugte Wärme in ein flüssiges Kühlmittelmedium überträgt - typischerweise eine Wasser-Glykolmischung - anstatt sich auf Umgebungsluft zu verlassen, die durch einen Kühlkörper gezwungen wird. Dieser Ansatz zur thermischen Verwaltung ermöglicht es dem Antrieb, mit voller Nennleistung in Umgebungen mit hoher Umgebungstemperatur, Luftverschmutzungen oder Raumbeschränkungen zu arbeiten, die eine herkömmliche Luftkühlung ausschließen.
Der VACON NXS03855-A5L0SSB-A1A2000000 ist ein 6-Impuls-geschlossener Standalone-Antrieb im NXS-Allzweckbereich. Es nutzt Flüssigkeitskühlung, um die Leistung in rauen industriellen Umgebungen zu erhalten, in denen hohe Mengen an Staub, Feuchtigkeit oder Korrosionsmitteln die Kühlung durch gefilterte Luft unpraktisch machen. Der Antrieb gehört zur VACON NX-Familie, die sich über luftgekühlte und flüssigkeitsgekühlte Konfigurationen von 0,55 kW bis 5,3 MW pro Herstellerdokumentation erstreckt.
Hauptspezifikationen
Produktreihe:VACON NXS
Produkttyp: Geschlossener eigenständiger flüssigkeitsgekühlter Wechselstromantrieb
Teilenummer:NXS03855-A5L0SSB-A1A2000000
Nennleistung: 200 kW
Nennleistungsstrom (I_L): 385 A
Versorgungsspannung: 380 bis 500 VAC 3-phase
Gleichspannungsspannungsbereich: 465 bis 800 VDC
Eingangsfrequenz: 45 bis 66 Hz
Ausgangsfrequenz: 0 bis 320 Hz
Schaltfrequenz: 3,6 kHz Standard
Überlastkapazität: 150% für 1 Minute, 110% kontinuierlich pro Herstellerspezifikationen
Startmoment: Amp; gt; 200% des Nennmoments des Motors
Steuermethoden: Sensorlose Vektorsteuerung, U / f Frequenzsteuerung
Geschwindigkeitsfehler (statisch): amp; lt;1% der Nenndrehzahl pro Hersteller Datenblatt
Unterstützte Motortypen: Induktionsmotoren, Permanentmagnetmotoren
Gehäuseklasse: IP54 (Staub- und Spritzdicht) / NEMA 12 Äquivalent
Rahmengröße:FR10
EMV-Emissionsstufe: Klasse T – konform mit IEC/EN 61800-3 für IT-Netzwerke
Bedienfeld: Alphanumerische Anzeige mit Startassistent
Montage: Bodenstehender geschlossener Schrank
Kühlmethode: Flüssigkeitsgekühlt (externer Wasserglykolkreislauf erforderlich)
Interne Stromversorgung: 24 VDC für externe Steuerschaltungen verfügbar
I / O-Konfiguration: A1 Optionsplattform (6 DI, 1 DO, 2 AI, 1 AO, + 10 V Referenz, + 24 V Ausgang); A2 Optionsplatte (2 Relaisausgänge NO/NC)
Option Board Erweiterung: 5 insgesamt Slots (2 grundlegende + 3 Option Boards)
Kommunikationsschnittstellen: RS-485 (Modbus RTU) Standard; Feldbus-Optionen über Add-on-Karten pro Herstellerdokumentation
Eingebaute Schutzmaßnahmen: Integrierter EMV-Filter, Wechselstromleitungsdrossel, Motorüberlastungsschutz (I²t), Überstrom, Überspannung, Unterspannung, Phasenverlust, Erdfehler
Verschmutzungsgrad: PD2 nach IEC/EN 61800-5-1
Betriebsumgebungstemperatur (Luftseite): 0°C bis +40°C
Lagertemperatur: -40°C bis +70°C
Schwingungswiderstand:IEC/EN 60068-2-6,0,25 mm Verschiebung/0,25 G Beschleunigung je Hersteller Datenblatt
Stoßfestigkeit:IEC/EN 60068-2-27,15 G maximal (verpackt) pro Hersteller Datenblatt
Nettogewicht:340 kg pro Hersteller Datenblatt
Bruttogewicht:341 kg pro Hersteller Datenblatt
Abmessungen(W×H×D):595 mm×2020 mm×602 mm pro Hersteller Datenblatt
Konformität und Zulassungen: CE (Niederspannungsrichtlinie 2014/35/EU, EMV-Richtlinie 2014/30/EU), cULus (UL und CSA), RCM (Australien/Neuseeland), EAC (Eurasische Wirtschaftsunion), koreanische KC pro Herstellerkonfigurationsdaten
Technische Highlights
Flüssigkeitskühlung ermöglicht Volllastbetrieb in kontaminierten Umgebungen über 40°C Umgebung. Der Antrieb überträgt Wärme direkt in einen externen Wasser-Glykol-Kreislauf, wodurch die Notwendigkeit eines gefilterten Schranklufteingangs beseitigt wird. Dies beseitigt das Risiko, dass sich der Kühlkörper durch Staub, Fasern oder leitfähige Partikel in der Luft verstopft, und ermöglicht es dem Antrieb, den Nennstrom bei Umgebungstemperaturen über 40 °C aufrechtzuerhalten, bei denen luftgekühlte Antriebe in der Regel um 2-3% pro Grad Celsius über dem Nenn-Umgebungsbereich abweichen müssen.
Eingebaute Wechselstromdrossel und EMV-Filter beseitigen die Notwendigkeit einer externen Leitungsseitenfilterung. Der Antrieb liefert Standard mit einer 3-Phasen-Wechselstromleitungsdrossel und einem EMV-Filter der Klasse T, der IEC / EN 61800-3 für IT (ungegründete) Netzwerke entspricht und eine harmonische Dämpfung nach IEEE 519-Empfehlungen und eine durchgeführte Emissionsdämpfung ohne externe Filterschränke bietet.
Sensorlose Vektorsteuerung liefert ein Startdrehmoment von über 200% des Motornamenschilders, wodurch der Antrieb hohe Trägheitslasten wie große Zentrifugalventilatoren, Drehöfen und Schraubkompressoren ohne Encoder-Feedback beschleunigen kann. Der statische Geschwindigkeitsfehler von Amp; lt;1% ermöglicht eine genaue Open-Loop-Prozessregelung für die Pumpenströmungsregelung und Fördergeschwindigkeitssynchronisation.
Modulare I/O- und Feldbus-Architektur ermöglicht Anpassung vor Ort. Das Laufwerk bietet fünf Optionsplatzplätze - zwei mit grundlegenden E/A und drei leer - mit denen der Benutzer Feldbussschnittstellen (Profibus, PROFINET, EtherNet/IP, DeviceNet), Encoder-Feedback-Karten oder zusätzliche analoge/digitale E/A ohne Fabrikrekonfiguration hinzufügen kann. Alle Erweiterungskarten unterstützen eine Hot-Rekonfiguration mit automatischer Karteneidentifikation nach dem VACON NX Systemdesign.
Die 6-Impuls-Gleichrichtertopologie mit integrierter Drossel erreicht bei Nennlast einen Leistungsfaktor von über 0,95. Das Design reduziert die Gesamtharmonikstromverzerrung (THDi) auf etwa 35% an den Antriebseingangsanschlüssen und hilft den Anwendern, die harmonischen Normen zu erfüllen, ohne aktive Front-End- oder Multipuls-Gleichrichterlösungen für die meisten Industrieanlagen anzugeben.
Anwendungen
Schwerlastpumpenantriebe in der Wasser- und Abwasserbehandlung: Steuert 200 kW Zentrifugal- und Verdrängungspumpen, die für Rohwasseraufnahme, Boosterstationen und Schlammtransfer verwendet werden. Die sensorlose Vektorsteuerung regelt den Durchfluss und den Druck auf eine Genauigkeit von ±1% der Geschwindigkeit, reduziert Drosselventilverluste und verbessert in der Regel die Pumpenergieeffizienz um 20-40% im Vergleich zum Festgeschwindigkeitsbetrieb.
Industrielle Lüfter- und Gebläsegeschwindigkeitssteuerung: Verwaltet große induzierte und zwangsgezogene Lüfter, Kühlturmventilatoren und Staubsauggebläse in Zement-, Stahl- und Stromerzeugungsanlagen. Das IP54-versiegelte Gehäuse verhindert das Eindringen von Staub in die Leistungselektronik und adressiert einen gemeinsamen Ausfallmodus in luftgekühlten Antrieben, die in der Nähe von Klinkerkühlern, Baghouse-Staubsammlern und Mühlenlüftungskreifen arbeiten.
Marine Hilfsmaschinen: Powers Maschinenraum Hilfsmittel einschließlich Meerwasserkühlpumpen, Vorschlagpumpen, Luftkompressoren und Frachtölpumpen. Das Flüssigkeitskühlsystem weist Wärme in die zentrale Süßwasserschleife des Schiffes ab, reduziert die Klimabelastung im Maschinenraum und eliminiert die Exposition mit Salz beladener Luft gegenüber den Antriebseinnen. Der Antrieb trägt CE- und cULus-Zulassungen, mit maritimer Klassifizierung auf Anfrage verfügbar.
Kompressorantriebe in staubigen industriellen Umgebungen: Steuert 200 kW Schraube-, Wende- und Zentrifugalkompressoren für Prozessluft, Stickstofferzeugung und Kälteanlagen. Die flüssigkeitsgekühlte Konstruktion beseitigt das Risiko von Ölnebel und Staubaufbau auf Leistungshalbleiter-Kühlkörpern und bewahrt die thermische Leistung in Kompressorhäusern, die ohne Klimaanlagenversorgung arbeiten.
Förder- und Materialbehandlungssysteme: Betrieb von Gürtelförderern, Schraubförderern und Eimeraufzügen in Bergbau-, Steinbruch- und Schüttgut-Handhabungsanlagen. Das Startmoment von 200% und die Überlastkapazität von 150% des Antriebs für eine Minute bewältigen transiente Spitzenlasten, wenn die Förderer unter vollen Belastungsbedingungen starten, während das Gehäuse mit IP54 der Waschreinigung und der Gesamtstaubexposition standhält.
Stahlmühle und Gießerei Hilfsantriebe: Reguliert die Geschwindigkeit der Walzwerke Hilfsantriebe, Ofen Verbrennungsluftgebläse, Kühlbett Rollen Tische und Rauchsaugventilatoren. Das Flüssigkeitskühlsystem isoliert die Leistungselektronik von der hohen Strahlungswärme und dem in Stahlverarbeitungsumgebungen verbreiteten Metallstaub und ermöglicht einen kontinuierlichen Betrieb mit reduziertem Ablauf im Vergleich zu luftgekühlten Antrieben unter den gleichen Installationsbedingungen.
Auswahlberatung
Geeignet für Anlagen, in denen die Umgebungsluftqualität eine zuverlässige Luftkühlung verhindert: Der flüssigkeitsgekühlte Antrieb arbeitet ohne Zwangsluftzirkulation durch den Abschnitt der Leistungselektronik, was ihn für Zementwerke, Stahlwerke, Abwasserhaufstationen und Marinemaschinenräume geeignet macht, in denen Luftstaub, Fasern, Salznebel oder korrosive Gase die Zuverlässigkeit des luftgekühlten Antriebs untergraben. Das Gehäuse mit IP54 bietet zusätzlichen Schutz gegen Wassersprüh und Staubeingang nach IEC 60529.
Geeignet für 200 kW Induktions- oder Permanentmagnetmotorsteuerung auf IT (ungeerdtem) Netz: Der Antrieb akzeptiert 380–500 VAC 3-Phaseneingang und wird mit EMV-Filterung der Klasse T nach IEC/EN 61800-3 für den Einsatz in IT-Netzwerken geliefert. Bewertung der bestehenden Isolationsklasse der Motorwicklung auf die Kompatibilität mit der Schaltfrequenz des Antriebs von 3,6 kHz und der typischen Spannungsanstiegszeit von 800 ns.
Geeignet für Anwendungen, die eine Flüssigkeitskühlwärmeabstoßkapazität erfordern: Der Antrieb erfordert einen externen Kühlkreislauf, der Glykol-Wasser-Gemisch bei einer definierten Durchflussrate und Einlasstemperatur liefert. Die Anwender müssen die gesamte Wärmeabweisung in das Kühlmittel berechnen - etwa 8-10 kW für einen 200 kW-Antrieb, der bei Nennlast mit 97% Antriebseffizienz arbeitet - und überprüfen, ob der vorhandene Kühler, Kühlturm oder zentrale Kühlschleife diese thermische Last vor der Installation aufnehmen kann. Der Hersteller liefert Leistungsverlustdaten pro Produkthandbuch für die Kühltechnik auf Systemebene.
Nicht geeignet für Anlagen ohne vorhandene Flüssigkeitskühleinfrastruktur: Dieser Antrieb löst seine Verluste in einen Flüssigkeitskühlkreislauf ab und kann ohne eine externe Glykol-Wasser-Kühlschleife nicht betrieben werden. Wenn der Anlage kein zentrales Kühlwassersystem, Kühler oder Trockenkühler mit ausreichender Kapazität fehlt, wählen Sie als Alternative ein luftgekühltes VACON NXS Standalone-Modell in IP54-Gehäuse (Teilecodes mit Kühlbezeichnung "H"). Luftgekühlte NXS-Modelle im FR10-Nennrahmen sind für die gleiche 200 kW/385 A-Leistung erhältlich.
Nicht geeignet für linienseitige regenerative oder aktive Frontend-Anforderungen: Der NXS03855-A5L0SSB-A1A2000000 verwendet ein 6-Impuls-Diodengleichrichter-Frontend mit eingebauter Drossel und kann keine Bremsenergie zurück in das Netz regenerieren. Für Anwendungen, die eine aktive Front-End-Regeneration (AFE) erfordern, wie zum Beispiel Abfahrtförderer, eine hohe Trägheitsverbremsung oder die Einhaltung von Versorgungsharmoniken unter 5% THDi, wählen Sie einen VACON NXP-Systemantrieb mit flüssigkeitsgekühlter AFE-Versorgungseinheit und einer Kombination von Wechselrichtermodulen.
FAQ (häufig gestellte Fragen)
1.Was sind die Abmessungen und das Gewicht des NXS03855-A5L0SSB-A1A2000000?
Die Abmessungen des Antriebsschranks sind 595 mm in Breite, 2020 mm in Höhe und 602 mm in Tiefe. Das Nettogewicht beträgt 340 kg und das Bruttoversandgewicht 341 kg pro Herstellerdatenblatt.
2.Was ist die Lieferzeit und die Vorlaufzeit für den VACON NXS03855-A5L0SSB-A1A2000000?
Die Hersteller-Standard-Lieferzeit für dieses Modell VACON NXS beträgt 8 bis 12 Wochen. Autorisierte Händler mit lokalem Lager in China können innerhalb von 3 bis 5 Werktagen vom Lager versenden.
3.Wie viel kostet der VACON NXS03855-A5L0SSB-A1A2000000 und welchen Preis soll ich erwarten?
Der flüssigkeitsgekühlte Antrieb VACON NXS03855 reicht typischerweise von 18.000 bis 25.000 USD je nach Konfiguration, Menge und Kühlmittelkreislaufzubehörmöglichkeiten. Preise schwanken aufgrund von Wechselkursen, Zöllen und Fabrikanpassungen. Für ein genaues Angebot mit aktuellen Preisen einschließlich Einfuhrzölle und Versand kontaktieren Sie Beijing Zhongping Technology direkt.
4.Ist der VACON NXS03855-A5L0SSB-A1A2000000 auf Lager? Kannst du sofort schicken?
Wir halten Bestand des VACON NXS03855 für eine schnelle Erfüllung bei Beijing Zhongping Technology. Die Verfügbarkeit regionaler Herstellerlager schwankt mit der globalen Nachfrage. Überprüfen Sie den Lagerstatus bei der Anfrage eines Angebots.
5.Welche Zahlungsbedingungen akzeptieren Sie für den Kauf von NXS03855-Laufwerken?
Wir akzeptieren Banküberweisung (T / T) und wichtige Unternehmenszahlungsmethoden. Für qualifizierte Unternehmenskonten bietet Beijing Zhongping Technology nach Kreditprüfung netto 30 Zahlungsbedingungen an.
6.Welchen Kühlkreislauf erfordert der NXS03855-A5L0SSB-A1A2000000 für die Installation?
Der Antrieb erfordert einen externen geschlossenen Kühlkreislauf mit einer Wasser-Glykolmischung bei einer definierten Durchflussrate, Einlasstemperatur und Druck gemäß dem VACON NX Liquid Cooled User Manual. Der Installateur muss die externe Pumpe, Wärmetauscher, Kühlmittelleitung und Zirkulationsschleife bereitstellen. Der Antrieb selbst umfasst interne Kühlmittelkollektoren und Anschlussanschlüsse, die für Feldverleitung bereit sind. Wir bieten technische Unterstützung vor der Lieferung für die Größe des Kühlkreises bei Beijing Zhongping Technology.
7. Was sind die Zollgebühren, Einfuhrtarifcodes und Zollabfertigungsverfahren für die Einfuhr des NXS03855?
Der HTSUS-Zollcode ist 8504.40.6010 und die ECCN-Klassifizierung ist EAR99. Internationale Sendungen werden unter Incoterms CPT (Carriage Paid To) versendet, mit Zöllen, Zollgebühren und anwendbarer Mehrwertsteuer, die vom Käufer zu zahlen ist. Beijing Zhongping Technology stellt kommerzielle Rechnungen und Verpackungslisten zur chinesischen Zollabfertigung bei allen Bestellungen zur Verfügung.
8.Welche Garantiefrist gilt und was ist die Rückgaberegelung für den NXS03855-A5L0SSB-A1A2000000?
Die Standardgarantie beträgt 2 Jahre ab dem Lieferdatum gegen Herstellungsfehler nach Herstellerpolitik. Wir verarbeiten Rücksendungen nur mit vorheriger Genehmigung der Rücksendungsautorisation (RMA). Beijing Zhongping Technology gibt RMA-Nummern innerhalb von 48 Geschäftsstunden nach Erhalt aus und koordiniert den Garantieservice mit dem Hersteller.
9.Welche Ersatzteile und Kundendienst sind für den NXS03855-A5L0SSB-A1A2000000 verfügbar?
Wir lagern kritische Ersatzteile wie Steuerplatten, Kühlkreiskomponenten, I / O-Optionsplatten und Leistungshalbleitermodule für die VACON NX-Serie. Service- und Reparaturkapazitäten für dieses Modell decken alle großen Städte in China über ein Netzwerk von Servicepartnern ab. Beijing Zhongping Technology bietet after-sales technischen Support und Ersatzteile Beschaffung.
10. Wie wähle ich ein alternatives Modell aus, wenn das NXS03855-A5L0SSB nicht mehr produziert wird, veraltet ist oder nicht zu meiner Anwendung passt?
Das VACON NXS03855 ist ein aktives Produkt ohne geplante Einstellungsbekündigung. Wenn eine luftgekühlte Alternative zu Ihrer Anwendung passt, wählen Sie ein NXS-Modell mit der Kühlbezeichnung "H" im FR10-Rahmen bei derselben Nennleistung von 385 A/200 kW. Für Anwendungen, die eine aktive Front-End-Regenerationsfähigkeit erfordern, wählen Sie eine flüssigkeitsgekühlte AFE-Inverter-Kombination von VACON NXP aus. Beijing Zhongping Technology bietet Unterstützung bei der Querreferenzauswahl für Systemmigration und Ersatzprojekte.
Neben dem NXS03855-A5L0SSB-A1A2000000 liefert Beijing Zhongping Technology zusätzliche flüssigkeitsgekühlte NXS-geschlossene Standalone-Antriebe in diesem Leistungssegment. Alle Modelle teilen die gleiche 380-500 VAC 3-Phasenversorgung, IP54-Gehäuse und 6-Impuls-Gleichrichtertopologie mit eingebautem Wechselstrom-Drossel und EMV-Filter. Die Serie umfasst niedrige Überspannungen von 200 kW/385 A bis 250 kW/520 A und hohe Überspannungen von 160 kW/300 A bis 250 kW/460 A. Verfügbare Modelle umfassen NXS03855-A5L0SSB-A1A2000000, NXS04605-A5L0SSB-A1A2000000 und NXS05205-A5L0SSB-A1A2000000.
