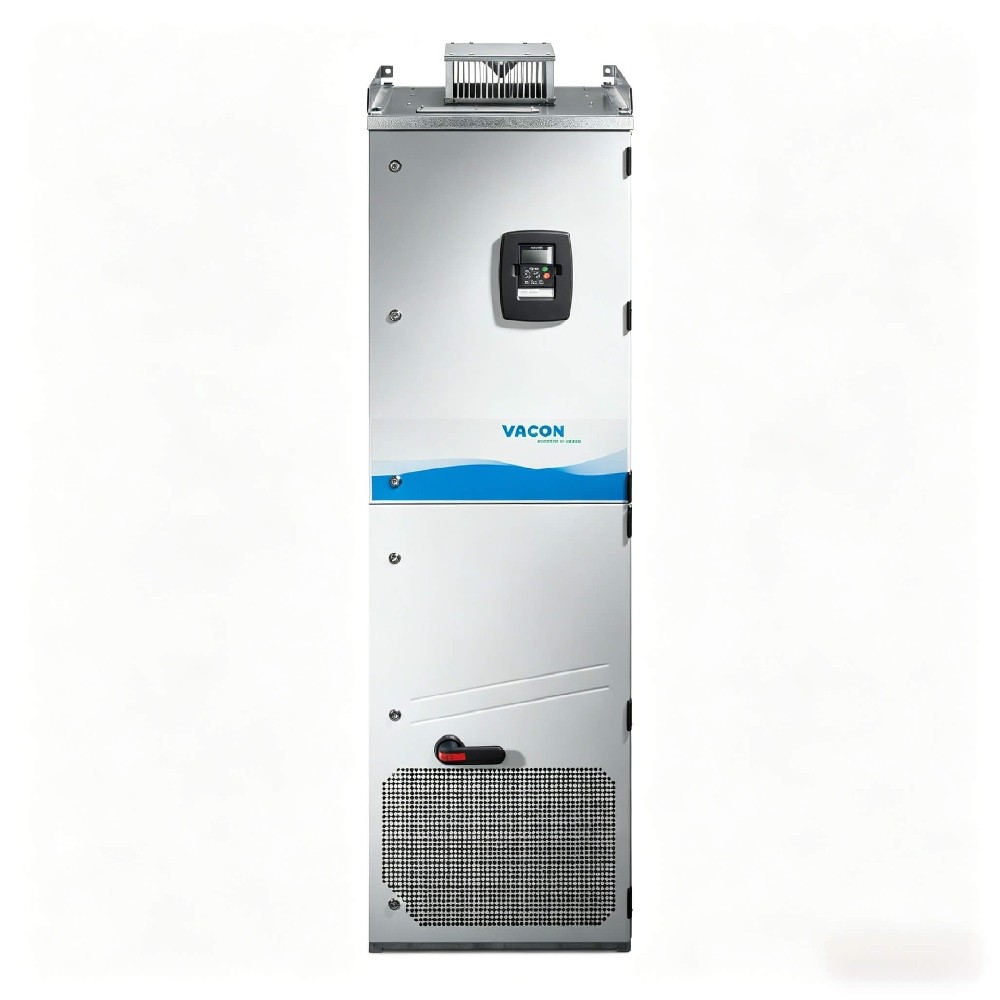

Der VACON NXP04166-A2L0SSB-A1A2000000 funktioniert als leistungsstarke Wechselrichter innerhalb der NXP Common DC Bus-Familie. Dieser Wechselrichter, der mit der Bremsschneidereinheit kompatibel ist, eignet sich für Schwerkranheber, Stahlwerksspulen, Schiffsantriebe, Papiermaschinenwickler.
Was ist eine gemeinsame DC-Bus-Inverter-Einheit?
Eine gemeinsame DC-Bus-Wechselrichtereinheit ist ein Leistungsumwandlungsmodul, das eine feste Gleichspannung von einer gemeinsamen Gleichspannungsverbindung empfängt und diese in einen Wechselstromausgang mit variabler Frequenz und variabler Spannung umwandelt, um die Geschwindigkeit und das Drehmoment eines Dreiphasenmotors zu steuern. Im Gegensatz zu einem eigenständigen Wechselstromantrieb, der seinen eigenen Gleichrichter, DC-Link und Wechselrichter in einem Gehäuse enthält, enthält ein gemeinsamer DC-Bus-Wechselrichter nur die Wechselrichterstufe und zieht Strom von einem zentralisierten Gleichrichter oder einer aktiven Front-End-Einheit (AFE), die über mehrere Antriebe geteilt wird.
Die VACON NXP-Serie bietet vier Systemantriebskonfigurationen auf der gemeinsamen DC-Busplattform: Active Front-End (NXA), Non-Regenerative Front-End (NXN), Brake Chopper Unit (NXB) und Inverter (NXI). Der NXP04166-A2L0SSB-A1A2000000 gehört zur NXP-Produktpalette (Code "NXP" in Position 1-3 der Typenbezeichnung) und dient als Wechselrichter-Einheit pro VACON-Typenbezeichnungscode, konfiguriert mit 380-500 V Netzspannung, 416 A Nennstrom, IP00-Gehäuse, alphanumerischem Bedienfeld und EMV-Emissionsebene der Klasse T für den IT-Netzbetrieb. Die Einheit nimmt die mechanische Größe Frame 10 ein und arbeitet als 6-Impuls-Wechselrichter mit integriertem Gleichstromdrucker zur Stromharmoniendämpfung nach Industriestandard-Antriebssystemarchitektur.
Hauptspezifikationen
Produktreihe:VACON NXP
Produkttyp: Wechselrichtereinheit (NXP-Konfiguration, pro Herstellertypcode NXP in Position 1-3)
Versorgungsspannung (Netz): 380-500 VAC, 3-Phasen (± 10%), pro Hersteller Typ Code Ziffer 5-pro VACON NXP Bezeichnung
DC Link Spannungsbereich: 465-800 VDC
Nennleistungsstrom (IL): 416 A
Nennleistung (typisch, 400 V): 200 kW (270 PS) schwere Belastung; 250 kW(340 PS)light duty,pro Hersteller Datenblatt
Überlastkapazität (niedrige Überlastung): 110% für 1 Minute alle 10 Minuten bei 40 ° C Umgebung
Überlastkapazität (hohe Überlastung): 150% für 1 Minute alle 10 Minuten bei 50 ° C Umgebung, pro Herstellerbewertungen
Ausgangsfrequenzbereich:0–320 Hz,pro Hersteller Datenblatt
Genauigkeit der Geschwindigkeitssteuerung (Open Loop): ± 0,5% der Nenndrehzahl
Genauigkeit der Geschwindigkeitssteuerung (geschlossene Schleife mit Encoder): ± 0,01% der Nenndrehzahl
Startmoment: 200% bei Nulldrehzahl (geschlossener Kreislauf-Vektormodus)
Schaltfrequenz: 1,5-10 kHz einstellbar (Fabrikstandard 3,6 kHz)
Wechselstromeingangsfrequenzbereich: 45-66 Hz
Umgebungs-Betriebstemperatur: -10 ° C bis + 50 ° C (kein Frost erlaubt); 100% Belastbarkeit bis zu 40°C, derating gilt oben
Höhenwert (100% Last): Bis zu 1.000 m; derate 1% pro 100 m über, je Hersteller Umweltspezifikationen
Gehäuseschutzbewertung: IP00 (offenes Chassis, schrankmontiert), pro VACON-Typ-Code-Ziffer 2-0
EMV-Emissionsstufe: T - entspricht IEC/EN 61800-3+A1 bei Verwendung in IT-Netzwerken (ungeerdt), die der Kategorie C4 entsprechen
Integrierte Steuereingänge: 6 digitale Eingänge, 1 digitale Ausgang, 2 analoge Eingänge (±10 V oder 0/4-20 mA), 1 analoge Ausgang, + 10 V Referenzspannungsausgang, 2 programmierbare Umschaltresalleausgänge pro Grundsteuerplattenkonfiguration
Relais Kontakt Bewertung: 24 VDC / 8 A, 250 VAC / 8 A, 125 VDC / 0,4 A
Optionale Erweiterungssteckplätze: 5 Steckplätze (A, B, C, D, E) für Feldbus, I / O und funktionelle Sicherheitsoptionsplatten
Feldbusunterstützung: PROFINET IO, EtherNet/IP, Modbus/TCP-Standard; PROFIBUS DP, CANopen, DeviceNet optional über Erweiterungskarten
Funktionale Sicherheit: STO (Safe Moment Off) als Standard - SIL2 nach IEC 61800-5-2; SS1 (Safe Stop 1) - PL "d" pro optionaler Sicherheitsplatte
Kontrollmethode: Sensorloser Vektor (offene Schleife); Flussvektor (geschlossene Schleife mit Encoder-Rückkopplung); V/Hz Skalar; unterstützt Induktions- und Permanentmagnet(PM)Motoren
Kühlmethode: Zwangsluftkühlung mit integriertem Gleichstromlüfter
Bremsschneider Status: Nicht intern montiert (Typcode Bremsschneider Ziffer "0" pro Herstellerbezeichnung); kompatibel mit externen NXB Bremshackern in gängigen DC-Bussystemen
Abmessungen (H × W × D, Rahmen 10): ungefähr 1150 mm × 360 mm × 378 mm, pro Hersteller Schrank Integrationsdaten
Gewicht (Rahmen 10): ungefähr 97-98 kg, pro vergleichbaren NXP Frame 10 Einheitsdaten
Genehmigungen: CE, cULus, RCM, EAC, KC (bei der Bestellung auswählbar); Schiffstypgenehmigung verfügbar (Lloyd's Register, NK optional)
RoHS-Konformität: RoHS3 konform
Technische Highlights
Geschlossene-Schleife-Vektorsteuerung erreicht 0,01% statische Drehzahlgenauigkeit und 200% Startmoment bei Nulldrehzahl, wodurch eine präzise Synchronisation von Motorwellen in Multi-Motor-Leitungswellen-Ersatzanwendungen ermöglicht wird. Dies unterstützt direkt eine leistungsstarke Koordination, wenn die Wechselrichtereinheit neben einer separaten Bremsschneidereinheit in einem gemeinsamen DC-Bussystem eingesetzt wird, das synchronisierte Wickel- oder Abwickelstationen bedient.
Die gemeinsame DC-Bus-Topologie mit externer NXB-Bremshackerintegration ermöglicht es, die regenerative Bremsenergie, die von einem Motor erzeugt wird, von anderen Antrieben an derselben DC-Verbindung aufzunehmen, wodurch der Gesamtenergieverbrauch im Vergleich zu einzelnen Bremswiderstands-Ableitungsarchitekturen um bis zu 30% reduziert wird. Nur überschüssige Energie über den gleichzeitigen Verbrauch hinaus wird an die externe Bremsschneidereinheit geleitet und in Widerständen abgeführt.
Sechs-Impuls-Eingang mit integriertem Gleichstromdruck reduziert die Eingangsstrom-Gesamtharmonische Verzerrung (THDi), ohne einen speziellen 12-Impuls-Transformator zu erfordern, was den Installationsfußdruck und die Kosten senkt. Dies ist der Standard-elektrische Modifikationscode "S" im VACON-Typbezeichnungssystem für NXP-basierte Wechselrichter- und BCU-Module.
Fünf programmierbare Erweiterungsschlitze akzeptieren Feldbus, zusätzliche I / O und funktionelle Sicherheitsoptionen, die sich direkt in die Steuerplatte ohne externe Adapter einfügen, um die Leiterplattenverdrahtung zu vereinfachen und die Inbetriebnahmezeit zu verkürzen. Diese Slot-Architektur ist sowohl für NXP-Wechselrichter-Einheiten als auch für NXB-Bremsschneidereinheitskonfigurationen gemeinsam und gewährleistet eine konsistente Ersatzteilstrategie über die gesamte gemeinsame DC-Bus-Linie hinweg.
Lackierte konforme Beschichtung auf Leiterplatten ist eine Standardkartenmodifikationsoption in der NXP / NXB-Bauspezifikation, die vor Feuchtigkeit und korrosiven Atmosphären in Abwasseraufbereitungsanlagen, Offshore-Meeresumgebungen und chemischen Verarbeitungsanlagen schützt.
Anwendungen
Kran- und Hubhaupthebemotoren: Liefert 200% Startmoment beim Stillstand im geschlossenen Vektormodus mit Encoder-Rückkopplung, die volle Last auf vertikalen Huben ohne mechanischen Bremsrutsch während der ersten Abhebe- und Senksequenzen hält.
Stahl- und Metallverarbeitungsspulen / Uncoiler: Behält eine konstante Spannung während der Wicklung und Abwicklung durch geschlossene Drehmomentregelung mit ± 0,01% Geschwindigkeitsregelung, die mit einer separaten Bremsschneidereinheit arbeitet, um die Verzögerungsenergie von schnellen Bandgeschwindigkeitsänderungen auf benachbarte Antriebe auf dem gemeinsamen Gleichstrombus abzuleuern oder umzuteilen.
Schiffs- und Triebantriebe: Als kompaktes gemeinsames DC-Bus-Wechselrichtermodul in schrankmontierten Antriebsanlagen mit bis zu 320 Hz Ausgangsfrequenz für Hochgeschwindigkeits-Permanentmagnetantriebsmotoren. Optionale maritime Typgenehmigungen (Lloyd's Register, NK) sind bei der Bestellungseingabe konfigurierbar.
Papiermaschinenschnittsantriebe: Bietet eine synchronisierte Geschwindigkeitssteuerung über Trocknerabschnitte, Kalenderrollen und Aufrollestationen hinweg, wenn mehrere NXP-Wechselrichtereinheiten einen einzigen Gleichstrombus mit einer zentralisierten Bremsschneidereinheit zur Notstopp-Bremsenergieverbreitung teilen.
Hochgeschwindigkeits-Kompressor-Testbänke: Betrieb von Induktions- oder Permanentmagnetmotoren mit Ausgangsfrequenzen von bis zu 320 Hz für aerodynamische Komponentenprüfungen, mit 150% Überlastkapazität für 60 Sekunden bei 50 ° C Umgebung, die schnelle Beschleunigungs- und Verzögerungstestzyklen ermöglichen.
Förder- und Brecherantriebe für den Bergbau: Handhabt Stoßlasten und Anforderungen an Startmoment durch V/Hz-Skalar- oder Open-Loop-Vektorsteuerung von Induktionsmotoren. Das IP00 Open-Chassis-Format integriert sich in versiegelte Bergbau-Steuerschränke, mit konform beschichteten Leiterplatten für Staub- und Feuchtigkeitsschutz optional.
Auswahlberatung
Geeignet für:
Gemeinsame DC-Bus-Antriebssysteme, bei denen mehrere Motoren einen zentralen Gleichrichter oder eine aktive Front-Endversorgung teilen, und eine separate NXB-Bremsschneidereinheit überschüssige Verzögerungsenergieverbreitung über den Bus verarbeitet.
Heavy-Duty-Anwendungen, die 150% Überlastungsfähigkeit für 1 Minute bei 50°C Umgebung und 200% Startmoment bei Nulldrehzahl im geschlossenen Vektorsteuermodus erfordern.
IT (ungeErdte) industrielle Netzwerke im Bergbau-, Marine- und Offshore-Sektor, bei denen die EMV-Emissionsstufe der T-Klasse (IEC/EN 61800-3 C4) für die Netzwerkkompatibilität verpflichtend ist.
Schrank-Integrationsprojekte mit interner Panel-Building-Fähigkeit - das IP00 Open-Chassis-Format erfordert benutzerbereitgestelltes Gehäuse, Kabelabschlüsse und Zweigschaltschutz.
Hochgeschwindigkeitsmotoranwendungen bis 320 Hz, einschließlich Permanentmagnetsynchronmotoren bei Konfiguration mit motorspezifischen Parametersätzen.
Nicht geeignet für:
Standalone AC-Antriebsanlagen, die einen integrierten Gleichrichter, EMV-Filter und IP21/IP54-Gehäuse in einer einzigen Wandeinheit erfordern. Wählen Sie für diese Anwendung das Produktsortiment VACON NXS oder eine Wandantriebsvariante von NXP aus.
Anwendungen, die einen eingebauten Bremshacker innerhalb des gleichen Moduls erfordern. Der NXP04166-A2L0SSB-A1A2000000 ist mit dem Bremshacker-Code "0" (kein interner Bremshacker) konfiguriert, wie durch die VACON-Typbezeichnung bestätigt. Für die Bremsung auf Systemebene geben Sie eine separate NXB Bremsschneidereinheit an (z.B. NXB05205 für 520 A bei 380-500 V-Systemen), die an den Bremsleistungsbedarf angepasst ist.
Einantriebssysteme, bei denen regenerative Energie in das Netz zurückkehrt, sind gegenüber einer bremshackerbasierten Ableitung bevorzugt. Für diese Anforderung regeneriert eine NXA Active Front-End-Konfiguration überschüssige Bremsleistung zurück in das Versorgungsnetz, anstatt sie durch Bremswiderstände abzuleiten.
Über die NXP gemeinsame DC-Bus-Wechselrichterplattform liefern wir eine vollständige Palette von Rahmengrößen und Strombewertungen über die oben beschriebene Einheit NXP04166 hinaus. Die komplette Familie umfasst einen geringen Überlastleistungsbereich von 250 kW bis 560 kW mit kontinuierlichen Ausgangsströmen von 261 A bis 590 A und einen hohen Überlastbereich von 200 kW bis 500 kW mit Strömen von 208 A bis 502 A.
NXP02616-A2L0SSB-A1A2000000, NXP03256-A2L0SSB-A1A2000000
NXP03856-A2L0SSB-A1A2000000, NXP04166-A2L0SSB-A1A2000000
NXP04606-A2L0SSB-A1A2000000, NXP05026-A2L0SSB-A1A2000000
NXP05906-A2L0SSB-A1A2000000
FAQ (häufig gestellte Fragen)
1.Was ist die Lieferzeit und wie viele Tage für die Lieferung des VACON NXP04166-A2L0SSB-A1A2000000?
Die Standard-Lieferzeit des Herstellers beträgt 8 bis 12 Wochen für die fabriksgebaute Konfiguration. Autorisierte Händler können vorgefertigte Bestände für den Versand innerhalb von 1 bis 2 Wochen halten.
2. Ist der NXP04166-A2L0SSB-A1A2000000 auf Lager und bereit zum Versand?
Wir empfehlen Ihnen, sich direkt an autorisierte VACON-Vertriebspartner zu wenden, um den Bestand in Echtzeit zu überprüfen, da die Verfügbarkeit je nach Region variiert. Built-to-order-Einheiten liefern aus der Fabrik nach dem beim Auftragseingang bestätigten Zeitplan.
3. Wie viel kostet das NXP04166-A2L0SSB-A1A2000000 und was ist der Preisbereich?
Ein Frame 10 NXP-Wechselrichter in dieser Leistungsklasse reicht typischerweise von 18.000 bis 32.000 USD je nach Konfiguration, Zulassungen und gewählten Optionen. Preise schwanken aufgrund von Wechselkursen, Zöllen und Fabrikanpassungen. Für ein genaues Angebot kontaktieren Sie Beijing Zhongping Technology direkt.
4. Welche Zahlungsbedingungen stehen beim Kauf einer NXP-gemeinsamen DC-Bus-Wechselrichtereinheit zur Verfügung?
Wir bieten Banküberweisung (T / T) und wichtige Kreditkartenzahlungsmöglichkeiten. Beijing Zhongping Technology bietet bei der Kreditbewertung netto 30 Zahlungsbedingungen für genehmigte Unternehmenskonten an.
5.Welche Zertifizierungen und Zulassungen trägt der NXP04166-A2L0SSB-A1A2000000?
Die Einheit trägt CE, cULus, RCM, EAC und KC-Zertifizierungen (bei Bestellung konfigurierbar). Die Zertifizierung der Funktionssicherheit umfasst STO bis SIL2 nach IEC 61800-5-2 und EMC-Konformität nach IEC/EN 61800-3+A1 Kategorie C4 bei Verwendung in IT-Netzwerken. Die Schiffsklassifizierung (Lloyd's Register, NK) ist als optionale Genehmigung verfügbar.
6. Was ist die Garantiefrist und was ist Ihre Rückkehrpolitik für VACON NXP-Antriebe?
Wir gewähren ab dem Versanddatum eine 2-jährige Garantie auf Herstellungsfehler. Eine verlängerte Garantieoption von 3 Jahren steht auf Anfrage zur Verfügung. Rücksendungen erfordern eine vorherige Genehmigung; Beijing Zhongping Technology verarbeitet RMA-Anträge innerhalb von 48 Geschäftsstunden.
7. Kann diese Einheit als kompletter Wechselstromantrieb aus der Box funktionieren oder benötigt sie zusätzliche Ausrüstung?
No.The NXP04166-A2L0SSB-A1A2000000 ist eine Wechselrichtereinheit für gängige Gleichstromsysteme und erfordert eine externe Gleichstromversorgung von einem Gleichrichter oder einem aktiven Front-End sowie ein vom Benutzer geliefertes Gehäuse, Zweigschaltschutz und Verkabelung. Es kann ohne Front-End-Einheit nicht direkt an eine Wechselstromversorgung angeschlossen werden.
8. Ist ein Bremshacker oder Bremswiderstand in diese Einheit eingebaut?
Nein. Die Typcode-Ziffer für den Bremshacker ist "0", die bestätigt, dass kein interner Bremshacker montiert ist. Geben Sie für die Bremsfunktionalität eine separate NXB-Bremsschneidereinheit und externe Bremswiderstände an, die auf die Bremsleistung der Anwendung angepasst sind.
9. Was sind das Gewicht und die physischen Abmessungen für das Plattenlayout, und kann ich eine dimensionale Zeichnung bekommen?
Dieses Frame 10-Modul wiegt etwa 97 bis 98 kg und misst etwa 1150 mm x 360 mm x 378 mm (H x B x D) für die Schrankintegration. Mechanische Umrisszeichnungen sind im VACON NXP Hardwarehandbuch verfügbar. Aufgrund der Einheitsmasse empfehlen wir eine mechanische Handhabungshilfe für die Installation.
10. Was sind die Zollanforderungen, Tarifklassifikation und Versandbedingungen für die Einfuhr des NXP04166-A2L0SSB-A1A2000000?
Der anwendbare HTSUS-Code ist 8504.40.4000 (statischer Wandler; variabler Drehzahlantrieb). Die ECCN-Klassifizierung ist EAR99. Beijing Zhongping Technology schifft international unter Incoterms CPT (Carriage Paid To) und stellt kommerzielle Rechnungen, Verpackungslisten und Ursprungszertifikate zur Zollabfertigung zur Verfügung. Zölle und Einfuhrmuster sind vom Empfänger am Bestimmungsort zu zahlen.
