VACON NXP00186-A2L0SSV-A1A2000000 ist ein Vector Control Inverter der Serie Vacon NXP, der als Closed Loop AC Drive funktioniert. Es arbeitet auf einer 525-690 VAC-Versorgung mit 18 A-Ausgang, geeignet für die hochpräzise Motorsteuerung in anspruchsvollen Anwendungen wie Kransteuerung, Wickelspannungsregelung und schwere Materialhantierung. Der Antrieb erreicht einen Drehzahlfehler unter 0,01% und eine Drehmomentgenauigkeit innerhalb von 2% im gesamten Drehzahlbereich, einschließlich Nulldrehzahl.
Was ist ein Closed Loop AC Drive?
Ein geschlossener Schleifenwechselstromantrieb ist ein elektronischer Geschwindigkeitsregler, der Echtzeit-Rückmeldungen von einem motormontierten Sensor wie einem Inkremental- oder Absolutencoder verwendet, um die Geschwindigkeit, Position oder Drehmoment des Motors mit hoher Präzision zu regulieren. Im Gegensatz zu Open-Loop-Antrieben, die das Motorverhalten durch interne Modelle schätzen, vergleichen Schleifensysteme kontinuierlich die tatsächliche Motorleistung mit einem Referenzsignal und korrigieren jede Abweichung, wodurch eine dynamische Reaktion ermöglicht wird, die Open-Loop-Antriebe für anspruchsvolle Anwendungen nicht übereinstimmen können.

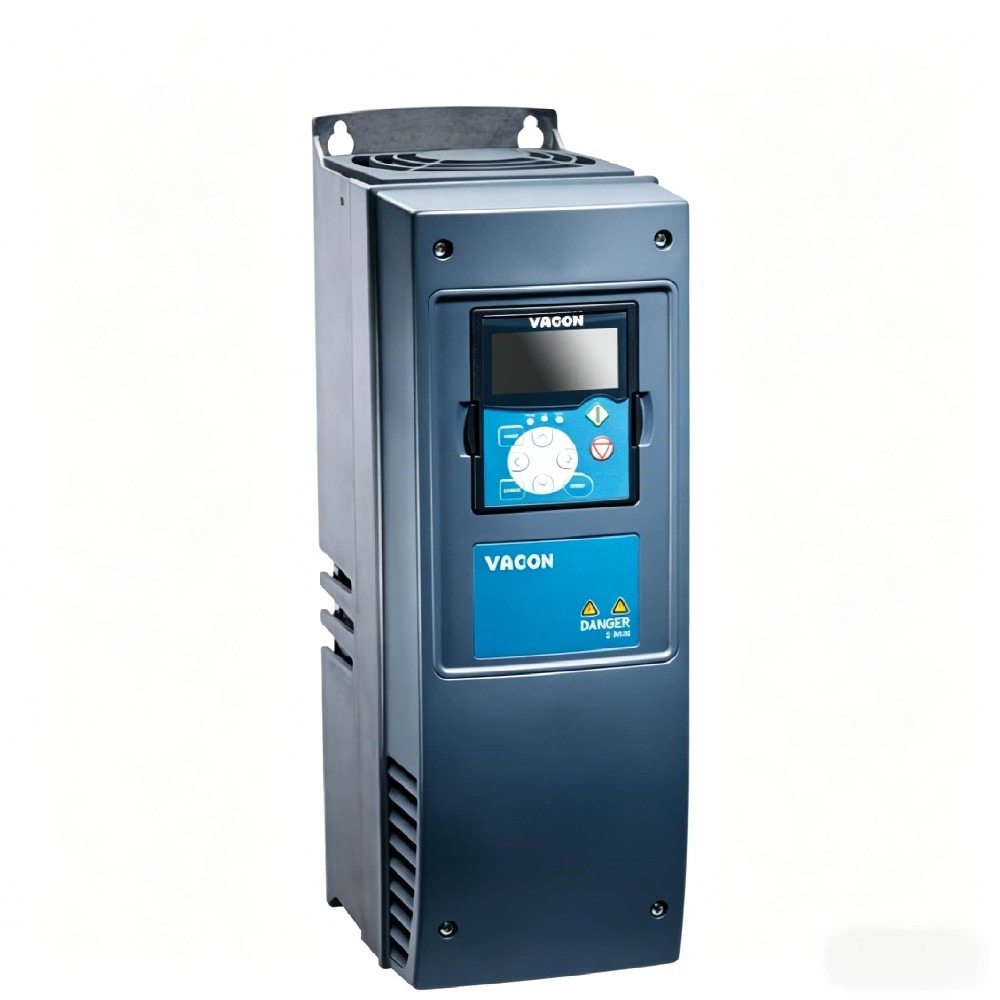

Das VACON NXP00186-A2L0SSV-A1A2000000 ist ein luftgekühltes, wandmontiertes Gerät der VACON NXP Produktfamilie. Er ist als Premium-Engineering-Antrieb für Hochleistungsanwendungen konzipiert, die eine präzise Geschwindigkeitsregelung oder Drehmomentsteuerung erfordern. Der Antrieb unterstützt sowohl Induktions- als auch Permanentmagnetmotoren und mit geeigneten Feldbus- und Encoder-Optionskarten kann es Master-Slave-Synchronisation, Positionssteuerung und Wicklungsspannungsregelung durchführen.
Hauptspezifikationen
Versorgungsspannungsbereich: 525-690 VAC (3-Phase, 50/60 Hz)
DC Link Spannungsbereich: 640-1100 VDC
Nennleistungsstrom:18 A(pro Herstellerdatenblatt)
Motorleistung: bis ca. 11 kW (für 690 VAC-Versorgung, je Herstellerdatenblatt)
Gehäusebewertung: IP21 / NEMA Typ 1
EMV-Emissionsstufe: Kategorie C2, konform mit IEC/EN 61800-3, Umwelt 2
Steuerungsmethode: Geschlossene Schleife Vektorsteuerung mit Encoder Feedback
Geschwindigkeitsfehler: amp; lt; 0,01% (abhängig von Encoder-Auflösung)
Drehmomentgenauigkeit: Amp; lt; 2% (amp; lt; 5% bei Nullgeschwindigkeit)
Startmoment: Amp; gt; 200% (abhängig von Motor- und Antriebsspezifikationen)
Ausgangsfrequenzbereich: bis zu 7200 Hz für Hochgeschwindigkeitsmotor-Anwendungen
Schaltfrequenz: Einstellbar, bis zu 8 kHz (Fabrikstandard 3,6 kHz)
Überlastkapazität: 150% für 60 Sekunden, 200% für 2 Sekunden
Steuertaste: Alphanumerische Anzeige
Feldbus-Konnektivität: Erfordert optionale Kommunikationskarten (Profinet IO, Ethernet IP, Modbus / TCP und andere über Optionsschlitze verfügbar)
Encoder-Schnittstelle: erfordert optionale Encoder-Karte (unterstützt inkrementale und absolute Encoder; wählbare Spannungen: 5 V RS422, 15 V, 24 V)
Optionskartenschlitze: 5 (A, B, C, D, E) für I / O-Erweiterung, Feldbus und Encoder-Schnittstellenkarten
Externe Hilfsleistung: 24 VDC-Eingang hält Steuereinheit und Feldbusskommunikation aktiv, auch wenn die Hauptversorgung getrennt ist
Standard-I / O-Konfiguration (über installierte Optionskarten): 6 digitale Eingänge, 1 digitale Ausgang, 2 analoge Eingänge, 1 analoge Ausgang, + 10 V Referenz, + 24 V Hilfsversorgung (Slot A); 2 Relaisausgänge, NO/NC (Schlitz B)
Bremsschneider: Nicht integriert (externe Bremseinheit erforderlich)
Montage: Wandmontage
Kühlmethode: Luftgekühlt, gezwungene Lüftung
Betriebsumgebungstemperatur: -10°C bis +50°C (über 40°C, derating gilt)
Lagertemperatur: -40°C bis +70°C
Feuchtigkeit: amp; lt; 95% RH, nicht kondensierend
Vibration:IEC/EN 60068-2-6,5–150 Hz (Verschiebungsamplitude 1 mm Spitze bei 5–15,8 Hz, maximale Beschleunigung 1 G bei 15,8–150 Hz)
Schock: IEC/EN 60068-2-27, max 15 G für 11 ms (in Transportverpackung)
Schalldruckpegel: 57 dB (A) durchschnittlich (Kühlventilatorgeräusch, je Herstellerdatenblatt)
Zulassungen: CE, cULus, RCM, IEC/EN 61800-5-1, IEC 60664-1, UL840 (Überspannungskategorie III)
Abmessungen (H x B x D): 465 mm x 230 mm x 278 mm (ungefähr; pro Hersteller Datenblatt)
Gewicht: 18,5 kg (Netto)
Garantie: 18 Monate (verlängerte Garantien auf Anfrage verfügbar)
Technische Highlights
Die geschlossene Vektorsteuerung erreicht einen Geschwindigkeitsfehler unter 0,01%. Der Antrieb verarbeitet Rückmeldungen von einem motormontierten Encoder, um Rutsch zu beseitigen und die Regelungsgenauigkeit zu erreichen, die für synchronisierte Mehrachsbahnverarbeitungslinien und Präzisionspositionierung erforderlich ist.
Die volle Drehmomentproduktion ist bei Nulldrehzahl verfügbar. Der Steueralgorithmus erzeugt über 200% Startmoment, so dass Kranhänger und Winden eine suspendierte Last stationär halten können, ohne sich auf eine mechanische Bremse für kurzfristige Stillstand zu verlassen.
Fünf Optionskartenschlitze ermöglichen eine individuelle I/O- und Kommunikationsarchitektur. Installieren Sie eine Feldbuskarte wie Profinet IO oder Ethernet IP in einem Steckplatz, um den Antrieb in ein anlagenweites Automatisierungsnetzwerk zu integrieren, während die übrigen Steckplätze für zusätzliche I/O oder eine Encoder-Schnittstelle verwendet werden. Dieser modulare Ansatz verhindert die Kosten für nicht genutzte eingebaute Hardware.
Externe 24 VDC-Backup-Stromversorgung hält die Steuerlogik bei einem Netzausfall am Leben. Ingenieure können auf Parameter zugreifen, Diagnosen durchführen und die Feldbuskommunikation aufrechterhalten, auch wenn die Hauptdreiphasige Versorgung getrennt ist, wodurch Ausfallzeiten während der Fehlerbehebung reduziert werden.
Konform beschichtete Leiterplatten schützen vor Feuchtigkeit und Staub. In Papierfabriken oder Außenpumpstationen, in denen Kondensation oder Luftverschmutzungen vorhanden sind, verringert die Beschichtung das Risiko von Spuren oder korrosionsbedingten Ausfällen im Vergleich zu unbeschichteten Platten.
Anwendungen
Kran- und Hebemaschinen: Der Antrieb liefert bei Stillstand über 200% Startmoment für kontrolliertes Lasthaben ohne Rückrückrückgang. Schleifenvektorsteuerung hält den Motor bei Nulldrehzahl mit vollem Drehmoment, wodurch die Notwendigkeit einer mechanischen Bremsaktivierung während kurzer Pausen beseitigt wird.
Wicklung und Spannungssteuerung in Umwandlungsleitungen: Geschwindigkeitsfehler unter 0,01% und Drehmomentgenauigkeit innerhalb von 2% bieten präzise Spannungsregelung für Papier-, Film- und Folienbahnen, wodurch Materialbrüche und Schrottraten in Schlitz-Rückwickelbetrieben reduziert werden.
Extruder- und Mischer-Antriebe: 150% Überlastkapazität für 60 Sekunden behandelt das hohe Startmoment und intermittierende Überlastungen, die in Gummi- und Kunststoff-Compoundiermaschinen üblich sind, während die Ausgangsfrequenz von 7200 Hz Hochgeschwindigkeits-Extruderschraubentriebe unterstützt.
Bergbauförderer und Brecher: Die 525-690 VAC-Versorgungsreihe entspricht typischen Bergbauverteilungsspannungen und konformal beschichtete Platten standen staubbelasteten Umgebungen wider. Die 200%ige Überlastung des Antriebs für 2 Sekunden ermöglicht die Freiheit des Brechers.
Sektionsantriebe für Papiermaschinen: Fünf Optionskartenschlitze ermöglichen die gleichzeitige Installation einer Encoder-Feedback-Karte zur Geschwindigkeitsregelung und einer schnellen Feldbuskarte zur Drive-to-Drive-Synchronisation über den 12 Mbit/s SystemBus, wodurch eine präzise Zugsteuerung zwischen aufeinanderfolgenden Maschinenabschnitten aufrechterhalten wird.
Prüfstandsdynamometer und Lastsimulatoren: Durch eine geschlossene Drehmomentregelgenauigkeit von 2 % kann der Antrieb als programmierbare Last programmiert werden, die reale mechanische Bedingungen für die Ausdauerprüfung von Getrieben, Motoren oder Motoren simuliert.
Auswahlberatung
Geeignete Anwendungen:
Prozesse, die eine Geschwindigkeitsregelungsgenauigkeit von 0,01% oder besser erfordern, bei denen sensorlose Vektorsteuerung die erforderliche Präzision nicht erreichen kann
525-690 VAC Versorgungsumgebungen, häufig in schweren Industrie- und Schiffsanlagen
Anwendungen, die volles Drehmoment bei Nulldrehzahl erfordern, wie vertikale Hebe- oder Lasthaltevorgänge
Systeme, die individuelle I/O-Zählungen und Feldbusprotokolle über Plug-in-Optionskarten benötigen
Nicht empfohlen für:
Einfache Pumpen- und Lüfterdrehzahlregelung. Wählen Sie stattdessen einen VACON NXS-Antrieb – er bietet eine sensorlose Vektorsteuerung mit ausreichender Genauigkeit für Anwendungen mit variablem Drehmoment zu niedrigeren Kosten.
Anlagen mit begrenzter Lüftung und hohen Umgebungstemperaturen über 50°C. Wählen Sie für diese Bedingungen eine flüssigkeitsgekühlte VACON NXP-Variante aus, die im Vergleich zu luftgekühlten Äquivalenten bis zu 70 % Platz sparen kann und Wärme außerhalb des Gehäuses ableitet.
Anwendungen, die integrierte sichere Drehmoment-Off (STO) ohne zusätzliche Optionskarten erfordern. Die Grundkonfiguration NXP00186 beinhaltet keine STO-Funktionalität; Überprüfen Sie die Sicherheitsanforderungen und wählen Sie bei der Bestellung die entsprechende Optionskarte (z.B. OPTAF-Brett).
FAQ (häufig gestellte Fragen)
1.Was sind die Abmessungen und das Gewicht des NXP00186-A2L0SSV-A1A2000000?
Der Antrieb misst etwa 465 mm (H) × 230 mm (B) × 278 mm (D) mit einem Nettogewicht von 18,5 kg. Das Bruttogewicht einschließlich der Verpackung beträgt 19,5 kg. Es ist für die Wandmontage konzipiert und erfordert einen ausreichenden Freiraum für die Lüftung.
2.Was ist die Lieferzeit oder die Lieferzeit für den VACON NXP00186?
Die Hersteller-Standard-Lieferzeit beträgt 4 bis 6 Wochen für Standardkonfigurationen. Autorisierte Händler mit lokalem Lager können innerhalb von 3 bis 5 Werktagen versenden. Wir versenden aus dem Bestand bei Beijing Zhongping Technology für dringende Anforderungen.
3. Ist der NXP00186-A2L0SSV-A1A2000000 für sofortigen Versand auf Lager?
Wir halten Inventar dieses Modells bei Beijing Zhongping Technology für eine schnelle Erfüllung. Globale Herstellerbestände schwanken; Kontaktieren Sie uns, um die aktuelle Verfügbarkeit zu bestätigen.
4.Welche Zertifizierungen und Zulassungen trägt der VACON NXP00186?
Der Antrieb trägt CE-Kennzeichnung, cULus-Zertifizierung und RCM-Zulassung. Es erfüllt die Sicherheitsnormen IEC/EN 61800-5-1 und ist nach IEC/EN 61800-3 auf EMV-Emissionen und Immunität geprüft. Die Genehmigungen sind auf dem Laufwerk-Namenschild gedruckt.
5.Wie viel kostet der NXP00186-A2L0SSV-A1A2000000? Was ist der Preisbereich?
Der NXP00186 reicht typischerweise von 7.500 bis 12.000 USD pro Einheit je nach Konfiguration und Menge. Preise schwanken aufgrund von Wechselkursen, Zöllen und Fabrikanpassungen. Für ein genaues Angebot einschließlich aktueller Preise und Versandkosten kontaktieren Sie Beijing Zhongping Technology direkt.
6.Welche Zahlungsbedingungen bieten Sie für den Kauf des NXP00186 an?
Wir akzeptieren Banküberweisung (T / T) und wichtige Kreditkarten. Für qualifizierte Unternehmenskonten bietet Beijing Zhongping Technology Netto 30 Zahlungsbedingungen nach Kreditgenehmigung. Eine Vorauszahlung von 30% ist für Bestellungen ohne Konto erforderlich, wobei der Restbetrag vor dem Versand fällig ist.
7.Wie installiere ich den NXP00186-A2L0SSV-A1A2000000 und was sind die Gehäuseanforderungen?
Der Antrieb montiert sich über vier Befestigungspunkte auf einer vertikalen Oberfläche. Es erfordert eine IP21/NEMA Typ 1 Gehäuseumgebung. Stellen Sie mindestens 100 mm über und unter der Einheit und 20 mm auf jeder Seite für einen ausreichenden Kühlluftstrom bereit. Beijing Zhongping Technology bietet eine Installationsanleitung und eine Checkliste für jede Bestellung.
8.Was ist die Garantiefrist und die Rücksendungspolitik für den NXP00186?
Wir bieten eine 18-monatige Garantie gegen Herstellungsfehler. Erweiterte Garantieoptionen von 24 oder 36 Monaten stehen gegen eine zusätzliche Gebühr zur Verfügung. Rücksendungen erfordern eine vorherige Genehmigung; Beijing Zhongping Technology verarbeitet RMA-Anfragen innerhalb von 48 Geschäftsstunden nach Erhalt. Wir benötigen die Originalverpackung für Rücksendungen.
9. Welche Ersatzteile und Kundendienst stehen für den NXP00186 zur Verfügung?
Wir lagern Kühlventilatorbaugruppen, Steuertasten, Optionskarten und Anschlussplatten als Ersatzteile. Beijing Zhongping Technology bietet 24-Stunden-technischen Support per Telefon und E-Mail. Wir bieten auch vor Ort Inbetriebnahme, präventive Wartung und Antriebsreparatur Dienstleistungen. Kontaktieren Sie uns für Servicevertragspreise.
10. Was sind die Zoll-, Zoll- und Einfuhrtarifüberlegungen bei der Einfuhr des NXP00186?
Der HTSUS-Code ist 8504.40.6010 und die ECCN-Klassifizierung ist EAR99. Internationale Sendungen werden unter Incoterms CPT (Carriage Paid To) versendet, mit Zöllen, Zollgebühren und anwendbarer Mehrwertsteuer, die vom Käufer zum Zeitpunkt der Lieferung zu zahlen ist. Beijing Zhongping Technology stellt kommerzielle Rechnungen und Verpackungslisten zur Zollabfertigung aller Exportaufträge zur Verfügung.
Neben dem oben beschriebenen NXP00186 liefern wir das komplette Sortiment dieser Rahmengröße, das sich über geringe Überlastleistungen von 3 kW bis 200 kW (4,5 A bis 208 A) und hohe Überlastleistungen von 2,2 kW bis 160 kW (3,2 A bis 170 A) erstreckt. Verfügbare Modellcodes umfassen:
NXP00046-A2L0SSV-A1A2000000, NXP00056-A2L0SSV-A1A2000000
NXP00076-A2L0SSV-A1A2000000, NXP00106-A2L0SSV-A1A2000000
NXP00136-A2L0SSV-A1A2000000, NXP00186-A2L0SSV-A1A2000000
NXP00226-A2L0SSV-A1A2000000, NXP00276-A2L0SSV-A1A2000000
NXP00346-A2L0SSV-A1A2000000, NXP00416-A2L0SSV-A1A2000000
NXP00526-A2L0SSV-A1A2000000, NXP00626-A2L0SSV-A1A2000000
NXP00806-A2L0SSV-A1A2000000, NXP01006-A2L0SSV-A1A2000000
NXP01256-A2L0SSG-A1A2000000, NXP01446-A2L0SSG-A1A2000000
NXP01706-A2L0SSG-A1A2000000, NXP02086-A2L0SSG-A1A2000000
