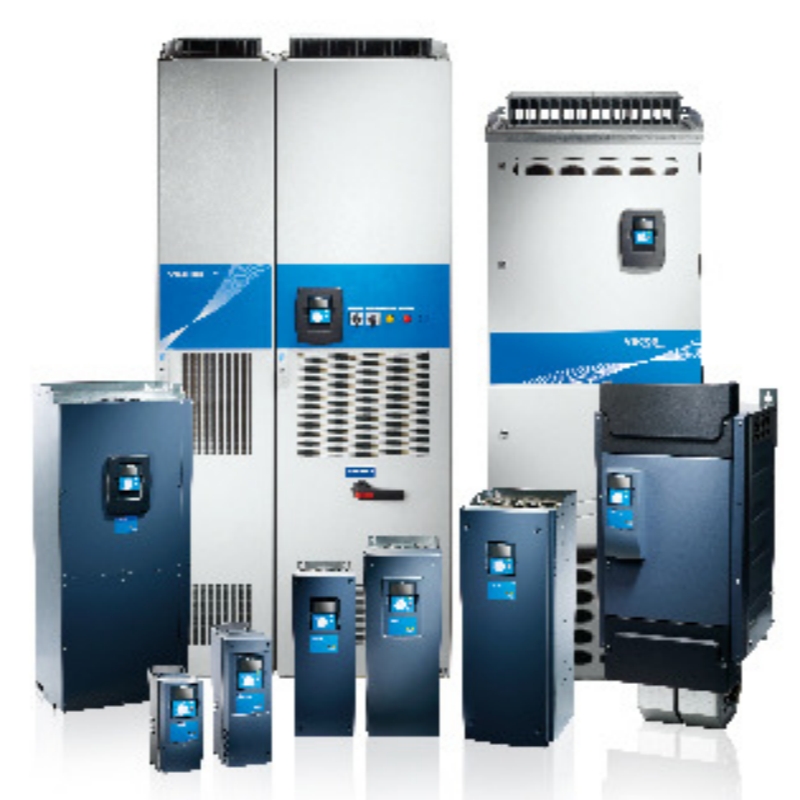

VACON NXS03855-A2L0SSB-A1A2000000 ist ein Heavy-Duty industrieller Wechselstromantrieb und Motordrehzahlregler. Nennt 385 A bei 380-500 VAC, treibt es Induktions- und Permanentmagnetmotoren in Kranen, Kompressoren und Förderbändern an. Es liefert 150% Überlastung für 60 s und unterstützt Open/Closed-Loop Vektorsteuerung.
Was ist ein Heavy-Duty-Industrie-AC-Antrieb?
Ein schwerer industrieller Wechselstromantrieb ist ein variabler Frequenzantrieb, der für Anwendungen entwickelt wurde, die ein hohes Startmoment, eine anhaltende Überlastkapazität und ein robustes thermisches Management bei der Steuerung von Dreiphasenmotoren erfordern. Diese Antriebe werden nach Überlastwerten klassifiziert - der Heavy-Duty-Modus (HD) liefert in der Regel 150% des Nennstroms für 60 Sekunden - und sind für Maschinen mit konstantem Drehmoment wie Extruder, Mischer und Hubgeräte konzipiert.
Der VACON NXS03855 ist Teil der Vacon NXS-Serie und ist für anspruchsvolle industrielle Umgebungen ausgelegt, in denen zuverlässige Motorsteuerung, Harmonikumdämpfung und flexible Feldbusintegration erforderlich sind. Es bietet sowohl eine Open-Loop-Vektorsteuerung als auch eine Close-Loop-Vektorsteuerung (mit optionaler Encoder-Schnittstelle) für Anwendungen, die eine präzise Geschwindigkeitsregelung erfordern.
Hauptspezifikationen
Eingangsspannungsbereich: 380 bis 500 VAC, 3-phase, 50/60 Hz
Nennleistungsstrom (Heavy Duty): 385 A
Überlastkapazität: 150% für 60 s, 200% für 2 s (pro Herstellerdatenblatt)
Motorleistung (typisch, 400 V): 250 kW
Ausgangsfrequenzbereich: 0 bis 320 Hz
Steuermethoden: V / f, Open-Loop-Vektor, Closed-Loop-Vektor (mit optionalem Encoder Board)
Genauigkeit der Geschwindigkeitssteuerung (Closed-Loop Vector): ±0,01% der Nenngeschwindigkeit (mit Encoder-Feedback)
Drehmoment Reaktionszeit: amp; lt;5 ms (Vektormodus)
Gehäuseschutzklasse: IP21 (Standard), IP54 (mit optionalem Kit)
Umgebungs-Betriebstemperatur: -10°C bis +50°C (derating über 40°C)
Relative Luftfeuchtigkeit: 5% bis 95% nicht kondensierend
EMV-Konformität:EN 61800-3 Kategorie C3 (industrielle Umgebung)
Zulassungen: CE, cULus, RCM
Montage: Schrankmontage oder Flanschfestigung (optional)
Abmessungen (Standard IP21, W x H x D): 444 mm × 1015 mm × 356 mm (ungefähr, pro Herstellerzeichnung)
Gewicht: 100 kg (ungefähr, pro Datenblatt)
Feldbuskommunikation: Unterstützt PROFIBUS DP, DeviceNet, CANopen, Modbus RTU, Ethernet/IP über Plug-in Optionsplatten
Technische Highlights
150%ige Überlastung für 60 Sekunden ermöglicht den direkten Austausch älterer Gleichstromantriebe ohne Motorabbrechung. Diese Kapazität unterstützt kaltstartende hohe Trägheitslasten, die in Brechern und Zentrifugen üblich sind.
Integrierte Gleichstromdrucker reduziert die Gesamtharmonische Stromverzerrung (THDi) auf unter 40% bei Volllast. Die Drossel ist in das Antriebsgehäuse eingebettet, eliminiert externe Leitungsreaktoren und reduziert den Plattenraumbedarf.
Ein Ingenieur kann fragen: Kann dieser Antrieb Motoren mit langen Kabellängen betreiben? Die Antwort ist ja - der Wechselrichter verwendet ein adaptives Motormodell und eine dU/dt-Filterung, die Motorkabellängen bis zu 300 m mit Standard-ungeschirmten Kabeln nach Vacon-Motorkompatibilitätsrichtlinien ermöglicht.
Der automatische Energieoptimierungsalgorithmus reduziert den Motorfluss bei leichten Belastungen und liefert bis zu 5% zusätzliche Energieeinsparungen in Lüfter- und Pumpenanwendungen mit variablem Drehmoment.
Konform beschichtete Leiterplatten (Option A2 im Produktcode) bieten einen erweiterten Schutz gegen korrosive Gase und Feuchtigkeit, die die IEC 60721-3-3 3C2 Umweltklassifikation für raue chemische Atmosphären erfüllen.
Anwendungen
Überkopfkrane und Hebebüge: Bietet 200% Startmoment bei Nulldrehzahl mit geschlossener Vektorsteuerung mit Encoder-Feedback. Die Anti-Sway-Funktion minimiert die Lastschwingung während der Traverse und reduziert die mechanische Belastung um bis zu 30%.
Rotationskompressoren: Erhält konstanten Luftdruck über PID-Steuerung mit ±0,5% Steady-State-Genauigkeit. Der eingebaute Energieoptimator reduziert den Stromverbrauch um 7–10 % im Vergleich zur mechanischen Entladerregulierung.
Bandförderer: Ermöglicht weiche Start- und Stoppfolgen, um die Bandspannung zu begrenzen und die Leerlagerlebensdauer zu verlängern. Die Überlasterkennung schützt vor verstopftem Material ohne störendes Auslösen.
Industriemischer und Extruder: Handles 150% Drehmoment für bis zu 60 s beim Chargenstart mit hochviskosen Materialien. Frequenzspringfunktion umgeht mechanische Resonanzpunkte, um Getriebe zu schützen.
Zentrifugen und Separatoren: Beschleunigt Trommeln mit hoher Trägheit innerhalb konfigurierbarer Rampenzeiten. Gleichstrom-Injektionsbremsen verschwenden Rotationsenergie, ohne dass externe Bremswiderstände für moderate Dumpload-Anwendungen erforderlich sind.
Auswahlberatung
Geeignet für dreiphasige 380-500 VAC-Versorgungsnetze, die schwere Konstantmomentmaschinen mit Motorwellenleistungen bis zu 250 kW (bei 400 V) betreiben.
Richtige Wahl, wenn die Anwendung 150% Stromkopfraum für häufige Starts, Umkehrungen oder Stoßbelastungen erfordert - typisch für Stahlwalzleitungen und Bergbauförderer.
Geeignet für Schrankinstallationen mit verfügbarer Zwangsluftbelüftung. Die IP21-Bewertung erfordert, dass der Antrieb in einem Steuerschrank mit gefilterter Kühlluft montiert wird.
Nicht empfohlen für 690 VAC Versorgungssysteme. Wählen Sie die 6-Impuls-690 V-Variante innerhalb der gleichen NXS-Serie aus oder verwenden Sie einen NXP-Antriebsrahmen für 690 V-Schweranwendungen.
Nicht geeignet für einphasige Eingangsleistung oder Motorbelastungen unter 160 kW, bei denen ein niedrigerer Stromantrieb aus der Reihe NXL oder NXC ein besseres Kosten-Leistungsverhältnis bietet.
Vermeiden Sie die Verwendung mit nicht abgeschirmten Motorkabeln länger als 300 m, es sei denn, Ausgangsfilter werden hinzugefügt. Übermäßige Kabelkapazität kann die Leistung der Vektorsteuerung beeinträchtigen und Überstromfehler auslösen.
FAQ (häufig gestellte Fragen)
1.Was ist das Gewicht und die Abmessungen von VACON NXS03855-A2L0SSB-A1A2000000?
Die Standard-IP21-Einheit misst etwa 444 mm breit, 1015 mm hoch und 356 mm tief mit einem Gewicht von etwa 100 kg. Genaue Dimensionszeichnungen und Versandgewicht werden von Beijing Zhongping Technology auf Angebotsanfrage zur Verfügung gestellt.
2.Wie viel kostet VACON NXS03855? Was ist der Preisbereich?
Der VACON NXS03855-A2L0SSB-A1A2000000 reicht typischerweise von 12.000 bis 18.000 USD je nach installierten Optionen, Menge und regionaler Verteilung. Preise schwanken aufgrund von Wechselkursen, Zöllen und Fabrikanpassungen. Für ein genaues Angebot kontaktieren Sie Beijing Zhongping Technology direkt.
3.Was ist die Lieferzeit oder die Lieferzeit für den VACON NXS03855?
Wir halten Sicherheitsbestand des VACON NXS03855 bei Beijing Zhongping Technology, sodass der Versand innerhalb von 3 bis 5 Werktagen für Standardkonfigurationen möglich ist. Die Fertigungsfrist für nicht-Aktienoptionscodes beträgt 6 bis 8 Wochen ab der VACON-Produktion.
4.Ist der VACON NXS03855-A2L0SSB-A1A2000000 auf Lager?
Ja, Beijing Zhongping Technology lagert dieses Laufwerk in unserem Lager in Shanghai. Die aktuelle Lagerfügbarkeit wird mit der Bestellplatzierung bestätigt, und wir bieten den Versand am selben Tag für Bestellungen vor 14:00 Uhr CST an.
5.Welche Zahlungsbedingungen akzeptieren Sie für den Kauf des VACON NXS03855?
Wir akzeptieren T / T (Überweisung), unwiderrufliche L / C auf Sicht und wichtige Handelsplattformen. Für qualifizierte Unternehmenskäufer bietet Beijing Zhongping Technology Netto-30-Begriffe, die einer Kreditbewertung unterliegen.
6. Welchen Gehäuseschutz erfordert ein schwerer industrieller Wechselstromantrieb in der Regel?
Standard-Heavy-Duty-Antriebe mit IP21/IP20-Schutz für die Schrankmontage. Für staubige oder feuchte Umgebungen umfasst ein IP54-Upgrade-Kit ein versiegeltes Gehäuse und Kabeldrüsenplatten. Antriebe, die häufige Abwäsche durchlaufen, erfordern einen externen NEMA 4X-zugelassenen Schrank.
7. Was ist der Unterschied zwischen Schwerlast- und Normalleistungs-Wechselstromantrieben?
Heavy-Duty (HD) Bewertung spezifiziert 150% Überlastung für 60 Sekunden, geeignet für konstantes Drehmoment Lasten. Normal-Duty (ND) spezifiziert 110-120% Überlast für 60 Sekunden, bestimmt für variable Drehmomentbelastungen wie Zentrifugalventilatoren und Pumpen. Der gleiche Antriebsrahmen kann jeder Aufgabe zugeordnet werden, indem der Motorstrom im Einstellmenü konfiguriert wird.
8. Wie größere ich einen Motordrehzahlregler für eine Kompressor- oder Krananwendung?
Wählen Sie einen Antrieb mit einem Nennstrom HD gleich oder größer als der Vollladstrom des Motornamenschilders aus. Faktor in Höhenabweichung - über 1000 m, reduzieren Sie den Ausgangsstrom um 1% pro 100 m. Wenden Sie immer den Servicefaktor an, wenn der Motor kontinuierlich bei über 90% Last arbeitet.
9.Was ist die Garantiefrist für Vacon-Antriebe wie der NXS03855?
Wir bieten eine 2-jährige Garantie ab dem Versanddatum für Herstellungsfehler. Beijing Zhongping Technology bietet einen 5-jährigen verlängerten Garantieplan mit jährlicher präventiver Wartungsprüfung.
10. Was sind die Zollabfertigung und die Anforderungen an die Einfuhrdokumentation für einen industriellen Wechselstromantrieb, der international versendet wird?
Alle internationalen Sendungen umfassen die Handelsrechnung, Verpackungsliste und eine Ursprungsbescheinigung. Der HTSUS-Code für diese Ausrüstungsklasse ist 8504.40.4020. Wir versenden unter Incoterms CPT; Einfuhrzölle und Mehrwertsteuer liegen in der Verantwortung des Käufers und sind am Zielhafen zu zahlen.
Neben dem oben beschriebenen NXS03855 liefern wir eine komplette Familie von Vacon NXS Schwerlast-Industrie-Wechselstromantrieben, die sich über einen breiten Leistungsumfang erstrecken. Alle aufgeführten Modelle arbeiten innerhalb der folgenden Leistungsgrenzen:
Leichte Überlastleistung: 200–400 kW
Licht Überlastung Dauerstrom: 385–730 A
Schwere Überlastleistung: 160–355 kW
Schwere Überlastung kontinuierlicher Strom: 300-650 A
Die von Beijing Zhongping Technology erhältlichen Modelle umfassen:
NXS03855-A2L0SSB-A1A2000000
NXS04605-A2L0SSB-A1A2000000
NXS05205-A2L0SSB-A1A2000000
NXS05905-A2L0SSB-A1A2000000
NXS06505-A2L0SSB-A1A2000000
NXS07305-A2L0SSB-A1A2000000
