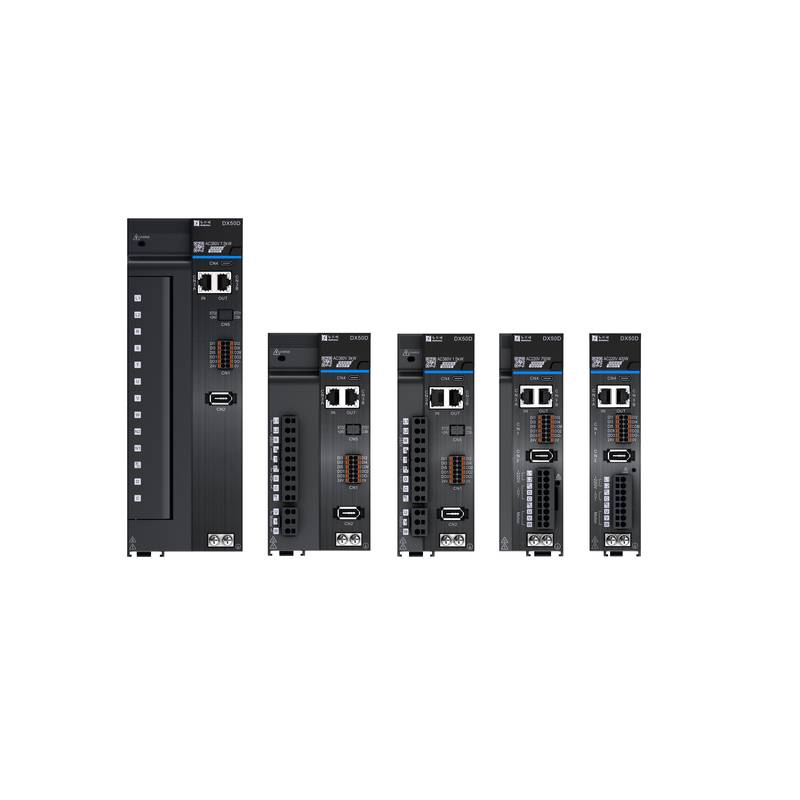

Die HollySys DX50 PROFINET Servo-Verstärkerserie bietet präzise Bewegungssteuerungen für fortschrittliche industrielle Automatisierungsgeräte. Diese Hochleistungs-AC-Servoreihe deckt einen Leistungsbereich von 0,2 kW bis 7,5 kW mit Standard-Ethernet-Kommunikationsschnittstellen ab. Unterstützt durch lokale Lagerhaltung und technische Beratung von Beijing Zhongping Technology können Maschinenbauer diese Antriebe effizient in Mehrachssysteme integrieren.
Ingenieure der industriellen Automatisierung stehen in verteilten Steuerungsnetzwerken häufig vor Bandbreitenbegrenzungen und Synchronisationsherausforderungen. Die DX50-Serie begegnet diesen Anforderungen durch den Einsatz des deterministischen PROFINET-Kommunikationsprotokolls. Dies gewährleistet einen schnellen Datenaustausch zwischen der übergeordneten Host-Steuerung und mehreren vernetzten Servo-Verstärkern. Durch die Integration fortschrittlicher Algorithmen zur digitalen Signalverarbeitung minimiert der Antrieb die Geschwindigkeitswelligkeit und verbessert die Einschwingzeit bei hochfrequenten Positionierungsaufgaben. Das robuste Hardware-Design umfasst umfassende Schutzfunktionen gegen Überspannung, Überstrom und thermische Überlastung, was einen stabilen Betrieb in rauen Fabrikumgebungen gewährleistet.
Technische Spezifikationen
Serie: DX50-PROFINET
Unterstützter Leistungsbereich: 0,2 kW - 7,5 kW bei 50 Hz/60 Hz
Kommunikationsprotokoll: PROFINET über Ethernet-Schnittstelle
220V Modell DX50D-S2-020-N Leistung: 0,2 kW bei 200 VAC - 240 VAC
220V Modell DX50D-S2-020-N Kontinuierlicher Eingangsstrom: 2,3 Arms bei 200 VAC
220V Modell DX50D-S2-020-N Kontinuierlicher Ausgangsstrom: 1,6 Arms bei 200 VAC
220V Modell DX50D-S2-020-N Maximaler Ausgangsstrom: 5,8 Arms bei 200 VAC
220V Modell DX50D-S2-040-N Leistung: 0,4 kW bei 200 VAC - 240 VAC
220V Modell DX50D-S2-040-N Kontinuierlicher Eingangsstrom: 4,0 Arms bei 200 VAC
220V Modell DX50D-S2-040-N Kontinuierlicher Ausgangsstrom: 2,8 Arms bei 200 VAC
220V Modell DX50D-S2-040-N Maximaler Ausgangsstrom: 10,1 Arms bei 200 VAC
220V Modell DX50D-S2-075-N Leistung: 0,75 kW bei 200 VAC - 240 VAC
220V Modell DX50D-S2-075-N Kontinuierlicher Eingangsstrom: 7,9 Arms bei 200 VAC
220V Modell DX50D-S2-075-N Kontinuierlicher Ausgangsstrom: 5,5 Arms bei 200 VAC
220V Modell DX50D-S2-075-N Maximaler Ausgangsstrom: 16,9 Arms bei 200 VAC
220V Modell DX50D-S2-075-N Interner Widerstandswert: 50,0 Ω bei 50 W
220V Modell DX50D-T2-100-N Leistung: 1,0 kW bei 200 VAC - 240 VAC
220V Modell DX50D-T2-100-N Kontinuierlicher Eingangsstrom: 9,6 Arms bei einphasig 220V
220V Modell DX50D-T2-100-N Kontinuierlicher Ausgangsstrom: 7,6 Arms bei 200 VAC
220V Modell DX50D-T2-100-N Maximaler Ausgangsstrom: 23,0 Arms bei 200 VAC
220V Modell DX50D-T2-100-N Interner Widerstandswert: 25,0 Ω bei 80 W
220V Modell DX50D-T2-150-N Leistung: 1,5 kW bei 200 VAC - 240 VAC
220V Modell DX50D-T2-150-N Kontinuierlicher Eingangsstrom: 12,8 Arms bei einphasig 220V
220V Modell DX50D-T2-150-N Kontinuierlicher Ausgangsstrom: 11,6 Arms bei 200 VAC
220V Modell DX50D-T2-150-N Maximaler Ausgangsstrom: 32,0 Arms bei 200 VAC
220V Modell DX50D-T2-150-N Interner Widerstandswert: 25,0 Ω bei 80 W
380V Modell DX50D-T3-100-N Leistung: 1,0 kW bei 380 VAC - 480 VAC
380V Modell DX50D-T3-100-N Kontinuierlicher Eingangsstrom: 2,4 Arms bei 380 VAC
380V Modell DX50D-T3-100-N Kontinuierlicher Ausgangsstrom: 3,5 Arms bei 380 VAC
380V Modell DX50D-T3-100-N Maximaler Ausgangsstrom: 11,0 Arms bei 380 VAC
380V Modell DX50D-T3-100-N Interner Widerstandswert: 100,0 Ω bei 80 W
380V Modell DX50D-T3-150-N Leistung: 1,5 kW bei 380 VAC - 480 VAC
380V Modell DX50D-T3-150-N Kontinuierlicher Eingangsstrom: 3,6 Arms bei 380 VAC
380V Modell DX50D-T3-150-N Kontinuierlicher Ausgangsstrom: 5,4 Arms bei 380 VAC
380V Modell DX50D-T3-150-N Maximaler Ausgangsstrom: 14,0 Arms bei 380 VAC
380V Modell DX50D-T3-150-N Interner Widerstandswert: 100,0 Ω bei 80 W
380V Modell DX50D-T3-200-N Leistung: 2,0 kW bei 380 VAC - 480 VAC
380V Modell DX50D-T3-200-N Kontinuierlicher Eingangsstrom: 5,6 Arms bei 380 VAC
380V Modell DX50D-T3-200-N Kontinuierlicher Ausgangsstrom: 8,4 Arms bei 380 VAC
380V Modell DX50D-T3-200-N Maximaler Ausgangsstrom: 20,0 Arms bei 380 VAC
380V Modell DX50D-T3-200-N Interner Widerstandswert: 50,0 Ω bei 80 W
380V Modell DX50D-T3-300-N Leistung: 3,0 kW bei 380 VAC - 480 VAC
380V Modell DX50D-T3-300-N Kontinuierlicher Eingangsstrom: 8,0 Arms bei 380 VAC
380V Modell DX50D-T3-300-N Kontinuierlicher Ausgangsstrom: 11,9 Arms bei 380 VAC
380V Modell DX50D-T3-300-N Maximaler Ausgangsstrom: 30,0 Arms bei 380 VAC
380V Modell DX50D-T3-300-N Interner Widerstandswert: 50,0 Ω bei 80 W
380V Modell DX50D-T3-500-N Leistung: 5,0 kW bei 380 VAC - 480 VAC
380V Modell DX50D-T3-500-N Kontinuierlicher Eingangsstrom: 12,0 Arms bei 380 VAC
380V Modell DX50D-T3-500-N Kontinuierlicher Ausgangsstrom: 16,5 Arms bei 380 VAC
380V Modell DX50D-T3-500-N Maximaler Ausgangsstrom: 42,0 Arms bei 380 VAC
380V Modell DX50D-T3-500-N Interner Widerstandswert: 35,0 Ω bei 100 W
380V Modell DX50D-T3-600-N Leistung: 6,0 kW bei 400 VAC
380V Modell DX50D-T3-600-N Kontinuierlicher Eingangsstrom: 16,0 Arms bei 380 VAC
380V Modell DX50D-T3-600-N Kontinuierlicher Ausgangsstrom: 20,8 Arms bei 380 VAC
380V Modell DX50D-T3-600-N Maximaler Ausgangsstrom: 53,0 Arms bei 380 VAC
380V Modell DX50D-T3-600-N Interner Widerstandswert: 35,0 Ω bei 100 W
380V Modell DX50D-T3-750-N Leistung: 7,5 kW bei 400 VAC
380V Modell DX50D-T3-750-N Kontinuierlicher Eingangsstrom: 21,0 Arms bei 380 VAC
380V Modell DX50D-T3-750-N Kontinuierlicher Ausgangsstrom: 25,7 Arms bei 380 VAC
380V Modell DX50D-T3-750-N Maximaler Ausgangsstrom: 65,0 Arms bei 380 VAC
380V Modell DX50D-T3-750-N Interner Widerstandswert: 35,0 Ω bei 100 W
Überspannungskategorie: III gemäß IEC-Standards
Systemintegration und Hardware-Setup
Die ordnungsgemäße Installation des DX50 PROFINET Servo-Verstärkers erfordert sorgfältige Aufmerksamkeit hinsichtlich Erdung, Abschirmung und Stromverkabelung. Ingenieure müssen Geber- und Kommunikationskabel von Hochspannungsstromleitungen fernhalten, um elektromagnetische Störungen zu vermeiden. Die Verwendung abgeschirmter Twisted-Pair-Kabel für die PROFINET-Kommunikation gewährleistet die Datenintegrität in lauten Industrieumgebungen. Die Erdungsklemme am Chassis muss direkt mit einer niederohmigen Schaltschrankerdung verbunden werden, um hochfrequente Störungen zu unterdrücken.
Das Wärmemanagement ist ein weiterer kritischer Aspekt beim Hardware-Setup. Einheiten mit natürlicher Kühlung, wie die Modelle von 0,2 kW bis 0,75 kW, erfordern einen ausreichenden Freiraum oberhalb und unterhalb des Gehäuses für die natürliche Konvektion. Leistungsstärkere Modelle setzen auf Zwangslüftung über integrierte Lüfter, was ungehinderte Luftstrompfade im Schaltschrank erfordert. Die Gewährleistung eines ordnungsgemäßen Freiraums verhindert eine thermische Abschaltung während kontinuierlicher Hochlastzyklen.
Zuverlässigkeit und Umweltbeständigkeit
Die DX50-Serie ist so konzipiert, dass sie anspruchsvollen Industrie Bedingungen mit einer Einstufung in die Überspannungskategorie III standhält. Die interne Schaltung verwendet hochwertige Komponenten, die für eine verlängerte Betriebsdauer unter kontinuierlichen Vibrations- und thermischen Belastungen ausgewählt wurden. Die Konfigurationen der Bremswiderstände variieren je nach Baugröße, wobei bei höheren Leistungsklassen eingebaute Widerstände zur Aufnahme regenerativer Energie während schneller Verzögerungsphasen vorhanden sind.
Die routinemäßige Wartung umfasst die Inspektion des Kühllüfterbetriebs und die Überprüfung des Anzugsdrehmoments der Klemmschrauben, um lose Verbindungen durch mechanische Vibrationen zu verhindern. Das robuste strukturelle Layout minimiert Staubansammlungspunkte, während beschichtete Leiterplatten vor Feuchtigkeit und korrosiven Partikeln schützen, die in typischen Produktionsstätten vorkommen.
Auswahlberatung und alternative Optionen
Bei der Auswahl eines Servo-Verstärkers aus der DX50-Produktreihe müssen Ingenieure die Dauer- und Spitzenstromanforderungen des Anwendungsmotors bewerten. Die Anpassung der Ausgangskapazität des Verstärkers an den Nennwert des Motors garantiert eine optimale dynamische Leistung, ohne thermische Schutzvorgänge auszulösen. Für Anwendungen, die andere Busarchitekturen erfordern, bieten alternative Modelle innerhalb des breiteren HollySys-Ökosystems CANopen- oder EtherCAT-Protokolle an. Technische Support-Teams bei Beijing Zhongping Technology können Kunden bei der Kreuzreferenzierung von Alt-Teilenummern und der Überprüfung der Lagerverfügbarkeit für einen schnellen Einsatz unterstützen.
Häufig gestellte Fragen (FAQ)
1. Was ist die Standardgarantie und Rückgaberichtlinie für dieses Produkt?
Beijing Zhongping Technology bietet eine umfassende 12-monatige Garantie auf Herstellungsfehler, unterstützt durch Qualitätsprüfungen vor dem Versand.
2. Wie kann ich aktuelle Lagerbestände und Lieferzeiten für dringende Bestellungen überprüfen?
Wenden Sie sich direkt an das Vertriebs- und technische Support-Team, um den Echtzeit-Lagerbestand zu überprüfen und den Versand zu beschleunigen.
3. Unterstützt die DX50-Serie Motoren von Drittanbietern oder nur proprietäre?
Der Antrieb unterstützt standardmäßige Permanentmagnet-Synchron-AC-Servomotoren, vorausgesetzt, Geberrückführung und elektrische Parameter stimmen überein.
4. Welche Software-Tool wird für die Konfiguration und Abstimmung des Verstärkers benötigt?
Die Konfiguration erfolgt über die dedizierte HollySys-Inbetriebnahmesoftware über den integrierten Ethernet-Anschluss zur Parameterabstimmung und Echtzeitüberwachung.
5. Wie handhabt die PROFINET-Schnittstelle die Echtzeit-Motorsynchronisation?
Die PROFINET IRT-Kommunikation ermöglicht deterministische Zykluszeiten und gewährleistet eine synchronisierte Trajektorienausführung über mehrachsige vernetzte Topologien hinweg.
6. Sind externe Bremswiderstände für alle Leistungsklassen obligatorisch?
Einheiten mit geringerer Leistung erfordern externe Bremswiderstände, wenn Lasten mit hoher Trägheit häufig stoppen, während ausgewählte größere Bauformen über eingebaute Widerstände verfügen.
7. Was ist die maximale Umgebungstemperatur für diese Verstärker?
Das Gerät arbeitet zuverlässig bis zu 50 °C, vorausgesetzt, die Schaltschranklüftung entspricht den im Handbuch angegebenen Mindestfreiraumspezifikationen.
8. Kann eine einphasige 220V-Stromversorgung mit dreiphasigen Modellen verwendet werden?
Dreiphasige Modelle erfordern die angegebene dreiphasige AC-Eingangsspannung, um das Nenndrehmoment zu liefern und die Zwischenkreisspannungsstabilität aufrechtzuerhalten.
