Genaue Druckmessungen bleiben ein entscheidender Grundstein für die moderne industrielle Prozesssteuerung und erfordern Geräte, die unter extremen Betriebsbedingungen langfristige Stabilität und ein schnelles Ansprechverhalten gewährleisten. Der eigensichere Druckmessumformer HollySys AT5000 bietet eine präzise Überwachung kritischer Prozessvariablen bei gleichzeitiger Einhaltung strenger Sicherheitsvorschriften in explosionsgefährdeten Anlagenbereichen.

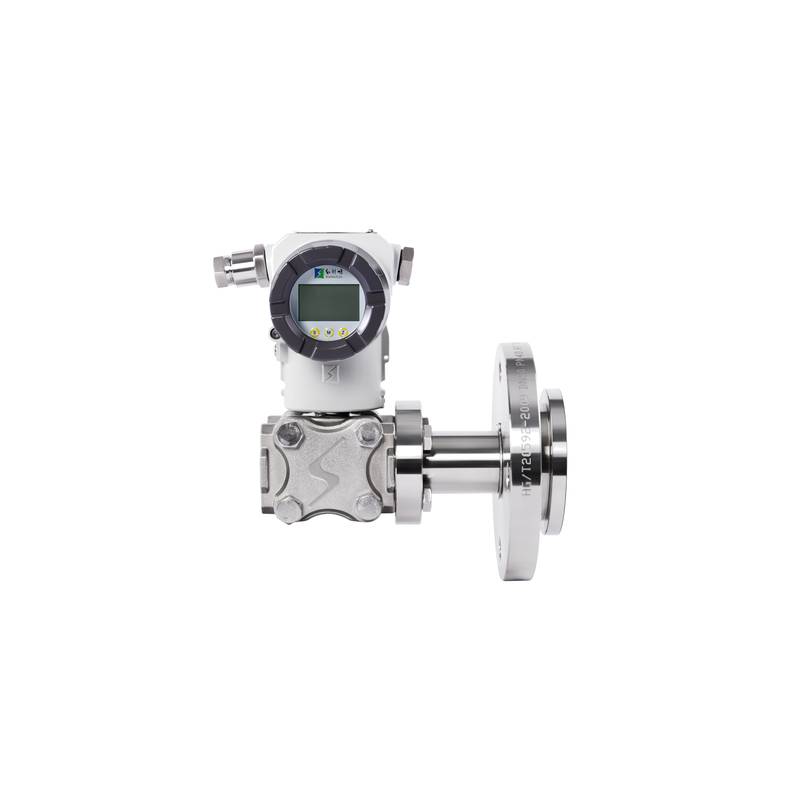

Der intelligente Druckmessumformer der HollySys AT5000 Serie repräsentiert ein Feldgerät der nächsten Generation, das entwickelt wurde, um komplexe Messherausforderungen in der Prozessindustrie zu bewältigen. Anlagenplaner stehen häufig vor extremen betrieblichen Einschränkungen wie aggressiven Medien, extremen Temperaturwechseln und starker Vibration, welche die Messgenauigkeit beeinträchtigen oder zu einem vorzeitigen Sensorausfall führen können. Der Messumformer, der primär in der Feldebene und Steuerungsschicht der Industrieautomation arbeitet, wandelt physikalischen Druck in ein standardisiertes elektrisches Signal um, um eine reibungslose Integration in verteilte Leitsysteme zu ermöglichen. Ausgestattet mit fortschrittlicher MEMS-Einkristall-Silizium-Sensortechnologie und proprietärer Gehäusetechnik liefert die Einheit hochpräzise Prozessdaten und nutzt dabei eine stromsparende Elektronik sowie umfassende Eigendiagnosefunktionen zur Unterstützung vorausschauender Wartungsstrategien.
Technische Daten
Druckbereich: (0~1) kPa bis (0~40) MPa
Differenzdruckbereich: (0~50) Pa bis (0~10) MPa
Betriebstemperaturbereich: -45 °C - 300 °C @ Prozessanschluss
Genauigkeitsklasse: 0.05 Klasse @ Referenzbedingungen
Membranwerkstoffe: 316L, Hastelloy C, Tantal, Monel, Inconel 625, PTFE/PFA-Beschichtung, Vergoldung
Stromversorgung: 24 VDC ± 10% @ Anschlussklemmen
Ausgangssignal: 4-20 mA mit HART-Protokoll @ Kommunikationsklemmen
Gehäuseschutzart: IP67 @ installierter Zustand
Explosionsschutzklasse: Ex ia IIC T6 Ga @ Gefahrenbereiche
Ansprechzeit: 100 ms @ Sprungantwort
Systemintegration und Hardware-Setup
Eine ordnungsgemäße mechanische und elektrische Installation gewährleistet eine zuverlässige Signalübertragung und verhindert Messfehler, die durch Umgebungsstörungen oder Masseschleifen verursacht werden. Montieren Sie den Messumformer sicher an einem starren 2-Zoll-Rohrständer oder direkt am Prozessanschluss unter Verwendung von genormten Montagebügeln, um vibrationsbedingte Instabilitäten zu minimieren. Verwenden Sie beim Anschließen des Messkreises geschirmte Twisted-Pair-Instrumentenkabel, um die 4-20 mA- und HART-Kommunikationssignale vor elektromagnetischen Interferenzen zu schützen, die von benachbarten Frequenzumrichtern oder Hochspannungsleitungen erzeugt werden. Legen Sie den Kabelschirm an der Erdungsschiene des Leitsystems auf, während der schildseitige Schirm am Feldrand unangeschlossen (floating) bleibt, um Ausgleichsströme über Masseschleifen zu verhindern. Stellen Sie sicher, dass die Gehäuseabdeckung und die Kabeleinführungen mit zugelassenem Gewindedichtmittel fest verschlossen sind, um die Integrität des druckfest gekapselten Gehäuses zu wahren.
Zuverlässigkeit und Umweltbeständigkeit
Industrielle Prozessumgebungen setzen Feldgeräte schwerer thermischer Beanspruchung, eindringender Feuchtigkeit und korrosiven Substanzen aus, die die Überlebensfähigkeit der Hardware auf die Probe stellen. Das Messumformergehäuse verfügt über ein robustes Gussdesign mit hohen Schutzarten gegen das Eindringen von Medien, wodurch Feuchtigkeits- und Staubansammlungen im internen Elektronikfach verhindert werden. Fortgeschrittene thermische Kompensationsalgorithmen passen die Sensorausgänge bei extremen Prozesstemperaturen von Minusgraden bis zu 300 °C dynamisch an und gewährleisten so einen stabilen Betrieb ohne thermische Drifts. Die medienberührten Teile bestehen aus speziellen korrosionsbeständigen Materialien wie Hastelloy und Tantal, um aggressiven chemischen Medien standzuhalten. Integrierte Überspannungsschutzkomponenten schützen die interne Schaltung vor Blitzschlägen und Spannungsspitzen, was zu einer verlängerten mittleren Betriebsdauer zwischen Ausfällen (MTBF) im kontinuierlichen Industrieanlagenbetrieb beiträgt.
Auswahlhilfe und alternative Optionen
Die Auswahl des optimalen Druckmessumformers erfordert eine sorgfältige Bewertung der Prozessdruckgrenzen, der Medienverträglichkeit und der Anforderungen an die Klassifizierung des explosionsgefährdeten Bereichs. Ingenieure müssen das medienberührte Membranmaterial auf die chemischen Eigenschaften des Prozessfluids abstimmen, um vorzeitige Korrosion oder Lochfraß zu verhindern. Stellen Sie bei Anwendungen mit hohen Drücken oder Differenzdruckmessungen sicher, dass der gewählte Bereich sowohl die normalen Betriebspunkte als auch mögliche Prozessüberdruckspitzen abdeckt. Beim Austausch von Altgeräten oder der Erweiterung bestehender Prozessanlagen können technische Teams die Unterstützung von Beijing Zhongping Technology nutzen, um exakte Vergleichs-Teilenummern zu ermitteln, alternative medienberührte Materialien zu bewerten und verifizierte Originalkomponenten aus dem lokalen Lagerbestand zu beziehen, um Projektausfallzeiten zu minimieren.
Häufig gestellte Fragen (FAQ)
1. Wie ist der aktuelle lokale Lagerstatus und die Lieferzeit für die AT5000-Serie?
Beijing Zhongping Technology unterhält einen aktiven regionalen Bestand an standardmäßigen HollySys AT5000-Konfigurationen, was einen schnellen Versand noch am selben Tag und kurze Lieferzeiten ermöglicht, um Verzögerungen beim Überseeversand zu vermeiden.
2. Welche Gewährleistungsbestimmungen und RMA-Rückgabeprozesse gelten für diese Messumformer?
Für alle Einheiten gilt eine umfassende 12-monatige Herstellergarantie, ergänzt durch eine Qualitätsprüfung vor dem Versand und eine optimierte lokale RMA-Abwicklung über Beijing Zhongping Technology.
3. Was sind die Anforderungen an die elektrische Stromversorgung und die Leistungsaufnahme?
Der Messumformer arbeitet mit einer Standard-Schleifenspeisung von 24 VDC bei einem zulässigen Spannungsbereich zwischen 12,5 VDC und 30 VDC und zeichnet sich durch einen extrem niedrigen Stromverbrauch aus, um Multi-Drop-HART-Netzwerktopologien zu unterstützen.
4. Welche Kommunikationsprotokolle und digitalen Schnittstellen werden für die Fernkonfiguration unterstützt?
Das Gerät unterstützt den analogen 4-20 mA-Standardausgang in Kombination mit dem überlagerten digitalen HART-Kommunikationsprotokoll, was eine vollständige Fernkonfiguration von Parametern, Kalibrierung und Diagnoseüberwachung über kompatible Handheld-Kommunikatoren oder Asset-Management-Software ermöglicht.
5. Welche Schutzarten und Explosionsschutzzertifizierungen weist das Gerät auf?
Das Instrument ist mit der Gehäuseschutzart IP67 zertifiziert und verfügt über ein eigensicheres Design gemäß den Normen Ex ia IIC T6 Ga für den sicheren Betrieb in explosionsgefährdeten Gasatmosphären.
6. Welche mechanischen Montageoptionen stehen für Differenzdruck- und Relativdruckmodelle zur Verfügung?
Der Messumformer unterstützt die traditionelle Montage an 3-Ventil- oder 5-Ventil-Ventilblöcken über IEC-Standardflansche sowie die direkte Rohrhalterung und Wandmontagekonfigurationen mit Befestigungsmaterial aus Edelstahl.
7. Wie unterstützt das interne Eigendiagnosesystem die routinemäßige Wartung und Fehlersuche?
Der integrierte Mikroprozessor überwacht kontinuierlich den Sensorzustand, die Versorgungsspannungsstabilität und die internen Temperaturgrenzen und generiert spezifische Diagnosesignale, um Bediener vor abnormalen Prozessbedingungen oder einer Verschlechterung des Sensors zu warnen, bevor ein Ausfall auftritt.
8. Wie können Ingenieure die Softwarekompatibilität und den Parameterabgleich mit bestehenden Leitsystemen verifizieren?
Das Gerät lässt sich über standardmäßige HART-Gerätebeschreibungsdateien nahtlos in gängige verteilte Leitsysteme integrieren, was eine reibungslose Datenabbildung und Konfigurationsskalierung ohne proprietäre Gateway-Hardware ermöglicht.
