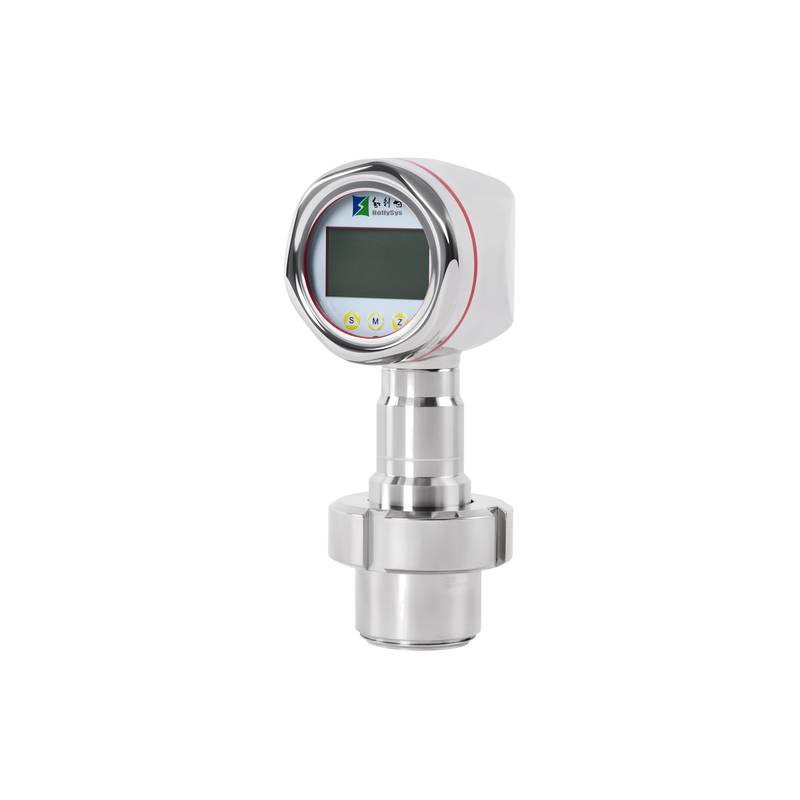

Der HollySys AT4500S Hygienedruckmessumformer nutzt ein bündig montiertes 316L-Membrandesign, um Medienansammlungen und mikrobielles Wachstum in pharmazeutischen und lebensmittelverarbeitenden Rohrleitungen zu verhindern. Dieser Präzisionssensor liefert zuverlässige Druck- und Füllstandsmessungen in Tanks unter anspruchsvollen Betriebszyklen für CIP (Clean-in-Place) und SIP (Sterilization-in-Place).
In modernen aseptischen Verarbeitungsanlagen und biopharmazeutischen Produktionsstätten führen standardmäßige industrielle Druckmessumformern häufig zu kritischen technischen Schwachstellen. Konventionelle Gewindeanschlüsse oder vertiefte Sensoranschlüsse erzeugen Totzonen, in denen sich viskose biologische Medien, Fermentationsbrühe oder Milchprodukte stauen können. Dieses eingeschlossene Material widersetzt sich standardmäßigen Reinigungsverfahren, was zu bakterieller Vermehrung, Kreuzkontamination und potenziellen Chargenausfällen führt. Darüber hinaus setzen aggressive CIP-Verfahren mit hochdosierten alkalischen Lösungen bei hohen Temperaturen sowie periodische SIP-Zyklen von über 120 Grad Celsius die Messgeräte schwerem Thermoschock aus. Solche Umweltbelastungen verursachen bei herkömmlichen elektronischen Instrumenten typischerweise Nullpunktverschiebung, Membranermüdung und Signalverschlechterung, wodurch die Prozesssicherheit und die Einhaltung behördlicher Vorschriften beeinträchtigt werden.
Der HollySys AT4500S Hygienedruckmessumformer begegnet diesen anhaltenden Dichtigkeitsproblemen direkt durch eine dedizierte hygienische mechanische Architektur. Das Instrument verfügt über eine vollständig geschweißte Außenstruktur aus 316L-Edelstahl, gepaart mit einem optimierten Prozessanschluss mit bündiger Membran, die auf eine Oberflächenrauheit von höchstens 0,4 Mikrometern poliert ist. Durch den Wegfall von Innenhohlräumen und Taschenzonen fließt das Prozessfluid reibungslos über die Trennmembran, wodurch eine vollständige Produktentleerung bei der Entwässerung und ein schnelles Spülen gewährleistet werden. Die interne Druckkammer verwendet FDA-konforme hygienische Füllflüssigkeiten, die den Prozessdruck sicher an das piezoresistive Silizium-Sensorelement übertragen und gleichzeitig starken Temperaturschwankungen standhalten. Ein robustes digitaler Temperaturkompensationsalgorithmus ist in die integrierte Verarbeitungsschaltung eingebaut, die thermische Ausdehnungskoeffizienten kontinuierlich neutralisiert und die stabile Ausgangsleistung bei schnellen thermischen Zyklen aufrechterhält.
Technische Spezifikationen
Produktserie: AT4500S Hygienedruckmessumformer
Messbereich: 0 ~ 10 kPa bis 0 ~ 10 MPa
Ausgangssignal: 4-20 mA mit HART, Modbus-RTU / RS485
Referenzgenauigkeit: ± 0,2 % der Spanne, optional ± 0,1 % der Spanne Obergrenze
Material der Trennmembran: 316L Edelstahl, Hastelloy C optional
Oberflächengüte: Ra ≤ 0,4 µm
Prozessanschluss: Tri-Clamp, Flanschtypen entsprechend internationalen Standards
Füllflüssigkeit: FDA-konforme Hygieneausführung
Betriebstemperaturbereich: - 20°C - 85°C (medienabhängig)
Schutzart des Gehäuses: IP67
Systemintegration und Hardware-Setup
Die erfolgreiche physikalische Installation und elektrische Integration des AT4500S erfordert sorgfältige Aufmerksamkeit hinsichtlich der Verdrahtungstopologie und Erdungsprotokolle in elektrisch rauen Industrieumgebungen. Der Messumformer verfügt über ein robustes Industriegehäuse mit standardmäßigen Kabeleinführungen, die so konzipiert sind, dass sie eine Schutzart von IP67 gegen Feuchtigkeit und Abspritzstrahl aufrechterhalten. Techniker sollten geschirmte Twisted-Pair-Instrumentenkabel für die analoge 4-20 mA Schleife und digitale Kommunikationsleitungen verwenden, um elektromagnetische Störungen durch nahegelegene Frequenzumrichter oder Hochleistungsheizelemente zu minimieren. Der Kabelschirm muss an einem einzigen Punkt – typischerweise auf der Schaltschrankseite – geerdet werden, um Erdschleifen zu verhindern, die schwache Prozesussignale verzerren könnten. Bei der Einrichtung der lokalen Kommunikation über HART oder Modbus-RTU über RS485 muss der Schleifenwiderstand innerhalb der spezifizierten Betriebsgrenzen bleiben, um die Datenintegrität bei der Fernübertragung an das verteilte Leitsystem (DCS) oder die speicherprogrammierbare Steuerung (SPS) sicherzustellen.
Zuverlässigkeit und Umweltbeständigkeit
Die langfristige Betriebsstabilität in rauen Lebensmittel- und Pharmaumgebungen erfordert eine überlegene mechanische Haltbarkeit und ein effektives Wärmemanagement. Der AT4500S ist mit einem robusten Außengehäuse komplett aus Edelstahl konstruiert, das aggressiven externen Reinigungsmitteln, sauren Waschvorgängen und Hochdruckwasserstrahlen standhält, die in der täglichen Werksreinigung üblich sind. Das Sensorelement ist hermetisch abgedichtet, um das Eindringen von Feuchtigkeit und die Ansammlung von Kondenswasser bei schnellen Umgebungstemperaturschwankungen zu verhindern. Seine fortschrittliche mechanische Isolierung schützt den internen piezoresistiven Kern vor Druckspitzen, Wasserschlägen und hydraulischen Stößen, die durch schnell agierende Steuerventile oder Verdrängerpumpen erzeugt werden. Diese strukturellen Merkmale führen zu einer hohen mittleren Zeit zwischen Ausfällen (MTBF), reduzieren ungeplante Wartungseingriffe und sichern kontinuierliche Produktionspläne in anspruchsvollen Fermentations- und Braulinien.
Auswahlhilfe und alternative Optionen
Die Wahl der geeigneten Druckmessumformer-Konfiguration umfasst die Bewertung spezifischer Prozessparameter, einschließlich des maximalen Arbeitsdrucks, extremer Betriebstemperaturen und der chemischen Beständigkeit der medienberührten Materialien. Ingenieure müssen den korrekten Messbereich auswählen – von 10 kPa für die Überwachung des Kopfraums von Niederdruck-Bioreaktoren bis zu 10 MPa für Hochdruck-Homogenisierungslinien –, um eine optimale Messauflösung und Genauigkeit aufrechtzuerhalten. Für Standard-Wässrige Anwendungen bieten 316L-Edelstahlmembranen eine ausreichende Korrosionsbeständigkeit, während hochkorrosive chemische Reinigungsmittel oder aggressive Medien möglicherweise Hastelloy C-Trennmembranen erfordern. Beijing Zhongping Technology bietet fachkundige technische Unterstützung und umfassende Kreuzreferenz-Auswahldienste, um Engineering-Teams dabei zu helfen, exakte Prozessspezifikationen mit passenden Gerätekonfigurationen aus dem lokalen Bestand abzugleichen.
Häufig gestellte Fragen (FAQ)
1. Wie lange ist die Standard-Lieferzeit und die Garantiezeit für diesen Messumformer?
Bestellungen, die über Beijing Zhongping Technology abgewickelt werden, werden in der Regel innerhalb der üblichen kommerziellen Fristen ab Lager vor Ort versandt, und das Gerät wird durch eine umfassende 12-monatige Herstellergarantie unterstützt, die Material- und Verarbeitungsfehler abdeckt.
2. Stellt Beijing Zhongping Technology Kalibrierungsberichte vor dem Versand zur Verfügung?
Ja, jede Einheit wird vor dem Versand einer strengen Qualitätsprüfung unterzogen, und auf Anfrage kann eine rückverfolgbare Kalibrierungsdokumentation bereitgestellt werden.
3. Kann der AT4500S kontinuierlichen CIP- und SIP-Verfahren standhalten?
Ja, die medienberührten Komponenten sind so konzipiert, dass sie alkalischen Hochtemperatur-Reinigungslösungen und Dampfsterilisationszyklen bis zu industriellen Standardschwellenwerten ohne strukturelle Verschlechterung standhalten.
4. Welchen Zweck hat die Oberflächengüte von Ra kleiner oder gleich 0,4 Mikrometern?
Die ultrasglatte polierte Oberfläche minimiert mikroskopische Unvollkommenheiten, an denen sich Bakterien oder organische Rückstände anheften könnten, wodurch eine wirksame Reinigung sichergestellt und eine biologische Kontamination verhindert wird.
5. Welchen Nutzen hat das HART-Kommunikationsprotokoll für die Feldkalibrierung?
Das HART-Protokoll ermöglicht eine digitale Fernabfrage, Konfiguration, Dämpfungseinstellung und Diagnoseüberwachung des Messumformers direkt aus dem Kontrollraum oder über ein Handheld-Kommunikationsgerät, ohne dass ein physischer Zugriff auf das Gerät erforderlich ist.
6. Ist es möglich, die Nullpunkt- und Spannen-Einstellungen lokal ohne Handheld-Kommunikator anzupassen?
Ja, das Gerät unterstützt externe Nullpunkt- und Spannen-Einstellmechanismen, abhängig von der ausgewählten Option für das lokale Display und das Gehäuse.
7. Welche Versorgungsspannung ist für den Standardbetrieb des AT4500S erforderlich?
Der Messumformer arbeitet mit einem standardmäßigen schleifengespeisten DC-Spannungsbereich, der typischerweise zwischen 12 VDC und 30 VDC liegt, abhängig von der spezifischen Ausgangskonfiguration und dem Lastwiderstand.
8. Sind alternative Prozessanschlüsse für nicht standardmäßige Rohrinnendurchmesser verfügbar?
Die Serie bietet eine Vielzahl internationaler Standard-Hygieneanschlüsse, einschließlich Tri-Clamp-, Gewinde- und Flanschkonfigurationen, um den Anforderungen verschiedener Rohrleitungsinfrastrukturen gerecht zu werden.
9. Welches Trennmembranmaterial sollte für stark korrosive chemische Reinigungsmittel gewählt werden?
Für Prozesse, die aggressiven Oxidationsmitteln oder starkem chemischem Angriff ausgesetzt sind, werden Hastelloy C-Trennmembranen als Alternative zu Standard-316L-Edelstahl empfohlen.
10. Wie verbessert der integrierte Temperaturkompensationsalgorithmus die Messgenauigkeit?
Der integrierte Prozessor korrigiert Ausgangssignale in Echtzeit dynamisch, um thermischen Ausdehnungseffekten entgegenzuwirken, die durch schwankende Processtemperaturen verursacht werden, wodurch stabile Druckmesswerte gewährleistet werden.
