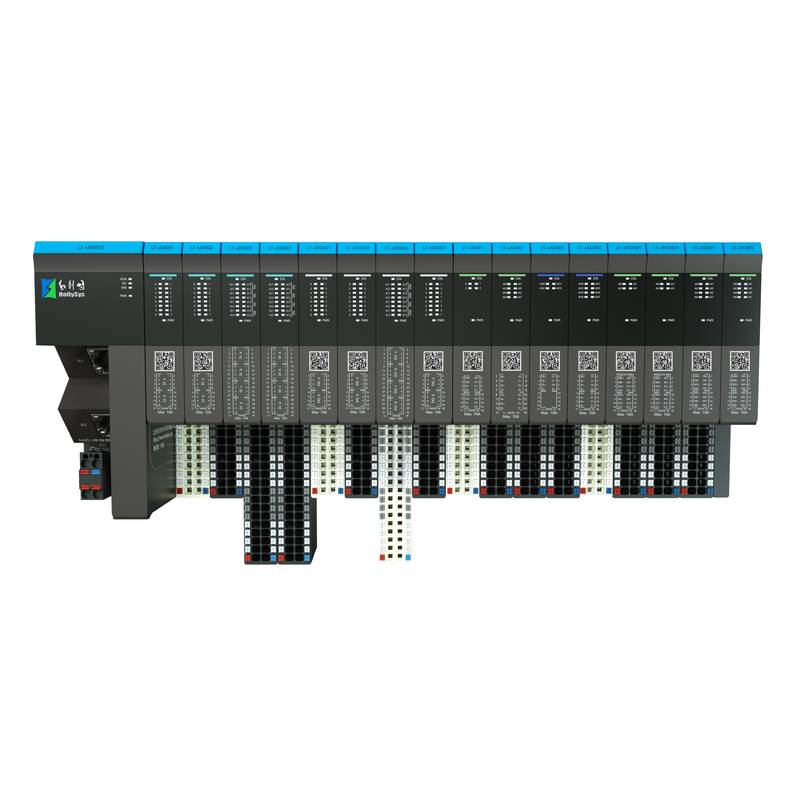

Das HollySys LT-s Distributed IO System bietet eine ultraschnelle Echtzeit-Signalerfassung für industrielle Automatisierungssteuerungssysteme und zeichnet sich durch modulares Hot-Swapping und Multi-Bus-Protokollkompatibilität aus. Diese robuste Remote-Knoten-Lösung wird in intelligenten Fertigungslinien eingesetzt und steigert die Effizienz der industriellen Datenübertragung sowie minimiert die Wartungsausfallzeiten.
Moderne industrielle Automatisierungssteuerungssysteme erfordern eine hochdichte Signalerfassung und eine deterministische Netzwerkleistung, um Steuerungsengpassstellen in komplexen Maschinen zu eliminieren. Die HollySys LT-s Distributed IO Serie bewältigt diese Herausforderungen durch eine ultrakompakte Slice-Architektur, die wertvollen Platz im Schaltschrank einspart und gleichzeitig gängige Industrieprotokolle wie PROFINET, EtherCAT und Modbus TCP unterstützt. Durch die Entkopplung der funktionalen Elektronikmodule von den permanenten Basisklemmen mittels PUSH-IN-anschlusstechnologie ermöglicht das System eine werkzeuglose Verdrahtung und ein schnelles Hot-Swapping, ohne die Feldverkabelung zu unterbrechen. Rückwandplatinen-Reaktionszeiten im Mikrosekundenbereich und kanalbezogene Diagnosefunktionen gewährleisten eine Hochgeschwindigkeits-Datendateiintegrität und positionieren diese Serie als zuverlässige sensorische Peripherie für intelligente Fabriken.
Technische Spezifikationen
IM-Modul PROFINET-Chip: 2xRJ45, Max. Eingang 1440 Byte, Max. Ausgang 1440 Byte bei 24 VDC
IM-Modul EtherNet/IP-Chip: 2xRJ45, Max. Eingang 500 Byte, Max. Ausgang 500 Byte bei 24 VDC
CM-Modul RS232/485/422: Max. Baudrate 500 kbps, Unterstützt Modbus RTU/ASCII bei 500 kbps
CM-Modul PROFINET Slave: Eingangs- und Ausgangsbyte <= 256 BYTE am PROFINET-Netzwerk
DI-Modul 16-Kanal PNP: DI 16x24 VDC, High-Pegel-Eingang, 4-Kanal 200 Hz Zählen bei 24 VDC
DI-Modul 32-Kanal PNP: DI 32x24 VDC, High-Pegel-Eingang bei 24 VDC
DO-Modul 16-Kanal Source: DO 16x24 VDC / 0.5 A, Source-Ausgang bei 24 VDC
AI-Modul 4-Kanal Universal: AI 04xUI, 24-Bit-ADC, Differenzialmessung, Genauigkeit <= ±0.1% FS bei 24 VDC
AI-Modul 8-Kanal RTD: AI 04xRTD, 24-Bit-ADC, PT100/PT1000-Sensor, 2/3/4-Leiter bei 24 VDC
AO-Modul 4-Kanal Strom: AO 04xI, 16-Bit, 0-20 mA / 4-20 mA, Lastimpedanz <= 580 Ω bei 24 VDC
Hochgeschwindigkeits-Zählermodul: 2-Kanal Inkrementalgeber, Max. Eingangsfrequenz 500 kHz bei 24 VDC
SSI-Absolute-Gebermodul: 2-Kanal SSI-Eingang, Max. Eingangsfrequenz 2 MHz bei 24 VDC
Basisklemmen-Einheit BU001: Weiß, Stromeinspeisungs-Basiseinheit für Standardmodule bei 24 VDC
Basisklemmen-Einheit BU002: Grau, Standard-Basiseinheit für Signalmodule bei 24 VDC
Systemintegration und Hardware-Setup
Die Bereitstellung von verteilten IO-Knoten in industriellen Automatisierungssteuerungssystemen erfordert eine sorgfältige Beachtung der physischen Topologie, der Erdungsstrategien und der Klemmen-Sicherheit. Ingenieure sollten die LT-s Basiseinheiten nacheinander auf Standard-Hutschienen montieren und eine ordnungsgemäße Verriegelung zwischen stromeinspeisenden Basen (wie LT-sBU001 oder LT-sBU201) und Standard-Signalbasen sicherstellen, um eine kontinuierliche Rückwandplatinen-Stromverteilung aufrechtzuerhalten. Für alle Kommunikationsverbindungen müssen geschirmte Twisted-Pair-Kabel verwendet werden, wobei die Kabelschirme am Schrankeingang über EMV-Klemmen sicher geerdet werden müssen, um hochfrequente elektromagnetische Störungen zu mindern. Feldsensoren und -aktuatoren werden direkt an die PUSH-IN-Federklemmen angeschlossen, ohne dass Spezialschraubendreher erforderlich sind. Dies reduziert den Installationsaufwand erheblich und sorgt für einen gasdichten, vibrationsresistenten elektrischen Kontakt. Mechanische Kodierungsschlitze an den Basisklemmen verhindern das fehlerhafte Einsetzen von Modulen während des Hot-Swap-Austauschs und schützen Feldschaltkreise vor Schäden durch falsche Verdrahtung.
Zuverlässigkeit und Umweltbeständigkeit
Rauhe Industrieumgebungen erfordern eine hohe thermische Stabilität, eine robuste elektrische Isolation und ein zuverlässiges mechanisches Design, um einen kontinuierlichen Betrieb zu gewährleisten. Die LT-s Module verfügen über eine kanalübergreifende und kanal-zu-bus-Isolation unter Verwendung fortschrittlicher Optokoppler, die interne Prozessorlogik vor externen Hochspannungsübergängen und Erdschleifen schützen. Das kompakte Polymergehäuse bietet eine hervorragende Flammwidrigkeit und Beständigkeit gegen mechanische Stöße und Vibrationen, wie sie häufig an Pressen und Roboterarmen vorkommen. Die Betriebstemperaturbereiche entsprechen den industriellen Standardstandards, während eine Schutzbeschichtung (Conformal Coating) auf internen Leiterplatten vor Feuchtigkeit und korrosiven Schwebstoffen schützt. LED-Anzeigen auf der Frontplatte bieten Echtzeit-Diagnosestatus für Strom, Netzwerkkommunikations-Link-Aktivität und individuelle Kanalfehler, wodurch Wartungspersonal in die Lage versetzt wird, Verdrahtungsfehler oder Sensorausfälle schnell ohne Multimeter-Tests zu isolieren.
Auswahlleitfaden und alternative Optionen
Die Konfiguration einer optimalen dezentralen IO-Station umfasst die Bewertung von Signaltypen, Kanalanzahlen und der Kompatibilität des Master-Controllers auf der Werksebene. Techniker müssen den Protokolltyp des Schnittstellenmoduls (IM)—wie PROFINET (LT-sIM002) oder EtherNET/IP (LT-sIM005)—an die primäre SPS-Controller-Architektur anpassen und sicherstellen, dass die gesamten Eingangs- und Ausgangsbyte-Zuweisungen innerhalb der Busspezifikationen bleiben. Für hochdichte diskrete Anwendungen maximiert der Einsatz von 32-Kanal-Digitalmodulen (LT-sDI003, LT-sDO003) zusammen mit spezialisierten Basiseinheiten (LT-sBU201, LT-sBU202) die Schaltschrank-Raumeffizienz. Bei der Erweiterung älterer Architekturen oder der Beschaffung exakter Bestellnummern für dringende Wartungsarbeiten bietet北京众平科技股份有限公司 umfassende ingenieurtechnische Unterstützung und lokalen Bestandszugriff, um die Auswahl von Querverweisen und den schnellen Komponentenwechsel zu erleichtern.
Typische Anwendungsszenarien und industrieller Nutzen
Die modulare Architektur von verteilten IO-Plattformen liefert messbare Effizienzsteigerungen in verschiedenen Fertigungssektoren, darunter 3C-Elektronikmontage, automatisierte Logistik, Lithium-Batterie-Fertigungslinien und Verpackungsmaschinen. Durch die Verlagerung von Signalerfassungsknoten näher an Maschinenaktuatoren verkürzen Systembauer Feldverkabelungswege drastisch, reduzieren den Kupferdrahtverbrauch und minimieren die Signaldämpfung über große Entfernungen. Die Kombination aus Mikrosekunden-Reaktionsgeschwindigkeiten und robustem Diagnose-Feedback gewährleistet eine präzise Synchronisation bei Hochgeschwindigkeits-Sortier- und Bewegungskoordinationsaufgaben. Letztendlich verkürzt diese modulare Strategie die Schaltschrankbauzeiten, vereinfacht die routinemäßige Wartungsfehlerbehebung und senkt die Gesamtbetriebskosten für Erstausrüster, die industrielle Automatisierungssteuerungssysteme einsetzen.
Häufig gestellte Fragen (FAQ)
1. Was sind die Standard-Lieferzeiten und die Lagerverfügbarkeit für LT-s Module?
Standard-Handelsmengen von Schnittstellenmodulen, Digital-/Analog-E/A-Karten und Basiseinheiten werden im regionalen Bestand vorgehalten, um den beschleunigten Versand zu unterstützen und Gerätausfallzeiten zu minimieren.
2. Welche Gewährleistung wird für diese Komponenten industrieller Automatisierungssteuerungssysteme gewährt?
Alle verteilten IO-Hardwarekomponenten verfügen über eine umfassende 12-monatige Werksgarantie, die Materialfehler und Herstellungsanomalien unter normalen Betriebsbedingungen abdeckt.
3. Welche Master-SPS-Plattformen sind vollständig kompatibel mit den LT-s Schnittstellenmodulen?
Die Schnittstellenmodule unterstützen gängige industrielle Kommunikationsprotokolle einschließlich PROFINET, EtherCAT und Modbus TCP und ermöglichen eine nahtlose Integration mit speicherprogrammierbaren Steuerungen der LX-Serie, LK-Serie sowie von Drittanbietern.
4. Wie funktioniert die Hot-Swap-Funktionalität bei der routinemäßigen Wartung?
Das innovative Design der Basiseinheit trennt Feldverdrahtungsklemmen von der Elektronikmodul-Leiterplatte, sodass Techniker fehlerhafte Module unter Spannung austauschen können, ohne externe Sensor- oder Aktor-Kabel trennen zu müssen.
5. Was ist das maximale Rückwandplatinen-Erweiterungslimit für einen einzelnen Kommunikationsschnittstellenknoten?
Ein einzelnes Kommunikationsschnittstellenmodul kann einen bestimmten Cluster von Erweiterungs-E/A-Modulen verwalten, der durch Gesamtstromverbrauchsgrenzen und maximale Prozessdaten-Bytelängenbeschränkungen geregelt wird.
6. Sind Klemmenblöcke im Kauf einzelner E/A-Module enthalten?
Basisklemmen-Einheiten (wie LT-sBU001, LT-sBU002 oder spezielle Relaisbasen) werden separat bestellt, um verschiedene Stromversorgungs- und Signaldichteanforderungen zu erfüllen.
7. Welches Maß an Diagnose-Feedback ist auf analogen Eingangmodulen verfügbar?
Analogmodule verfügen über eine 24-Bit-ADC-Auflösung mit kanalbezogener Konfiguration für Filterung, Drahtbruchserkennung und Bereichsskalierung, um eine hochpräzise Datenerfassung sicherzustellen.
8. Wie werden Hochgeschwindigkeits-Impulseingänge auf Digitalmodulen gehandhabt?
Ausgewählte digitale Eingangsvarianten unterstützen bis zu 4 Kanäle mit 200 Hz Zählen, während dedizierte Zählermodule (LT-sCNT001, LT-sCNT002) Gebereingänge bis zu 500 kHz für präzise Positionierungsaufgaben verarbeiten.
9. Erfordern die Digitalausgänge einen externen Sicherungsschutz gegen Kurzschlüsse?
Obwohl Module über eine interne Schutzschaltung verfügen, wird eine externe Absicherung an Stromverteilungsleitungen empfohlen, um Feldgeräte und Verkabelung vor schweren Überstrombedingungen zu schützen.
10. Welche Software-Tools sind erforderlich, um die IO-Parameter zu konfigurieren und zu mappen?
Standard-Gerätebeschreibungsdateien (GSD- oder XML-Dateien entsprechend dem spezifischen Busprotokoll) werden für die Netzwerkkonfiguration in die Engineering-Softwareumgebung des primären Automatisierungscontrollers importiert.
