Die RTU der HollySys LT-Serie bietet eine robuste, hochzuverlässige intelligente Fernsteuerung, die speziell auf Ölfeld-Tiefpumpen (Beam Pumping Units) zugeschnitten ist. Ausgestattet mit einem heimischen ARM-Prozessor und einem eingebetteten Open-Source-Linux-Betriebssystem gewährleistet dieser Controller eine vollständige technologische Autonomie in rauen Onshore-Förderfeldern. Beijing Zhongping Technology ermöglicht den direkten industriellen Vertrieb dieser spezialisierten Hardware, um das automatisierte Feldmanagement zu optimieren.
Der Betrieb innerhalb der Upstream-Öl- und Gasförderungsinfrastruktur erfordert eine gehärtete Hardware, die extremen Umweltbelastungen standhalten und gleichzeitig eine präzise Fernüberwachung ausführen kann. Die HollySys LT-Serie integriert fortschrittliche Pumpensteuerungsalgorithmen, einschließlich der Optimierung von Gestängepumpen, der Verwaltung intermittierender Förderung und automatisierter Energiesparvorgänge während der Lastspitzen- und Nebenzeiten im Stromnetz. Feldtechniker nutzen die Multiprotokoll-Konnektivität über Modbus RTU und Modbus TCP, um ältere Telemetriegeräte nahtlos mit modernen IoT-Überwachungsrahmenwerken zu verbinden. Die Redundanz von zwei Netzsegmenten sowie diverse drahtlose Netzwerkoptionen wie 4G, Zigbee, WiFi und LoRa garantieren eine unterbrechungsfreie Telemetriedatenübertragung über verteilte Bohrplatz-Pads.
Technische Spezifikationen
Gerätemodell: LT-CU-101 @ Standardkonfiguration

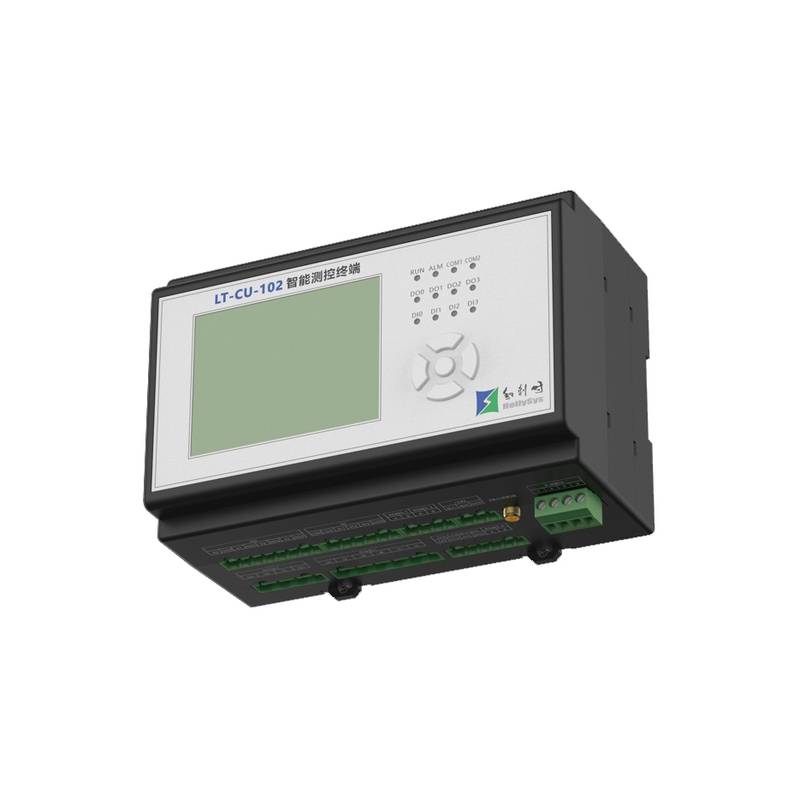

Gerätemodell: LT-CU-102 @ Erweiterte Konfiguration
Modulstruktur: Integriert @ Einzelne Einheit
Stromversorgung: 24 VDC @ 1,5 W statische Leistungsaufnahme
Stromversorgung: 220 VAC ± 30% / 24 VDC @ 3,0 W statische Leistungsaufnahme
Prozessor: 32-Bit ARM9 @ 300 MHz eingebettetes Linux-Betriebssystem
Integrierter Speicher: 64 MB SDRAM @ Systemlaufzeit
Retentiver Speicher: 256 MB FLASH @ nichtflüchtige Datenspeicherung
Digitaleingänge (DI): 4 Kanäle @ isolierte Klemmenleiste
Digitalausgänge (DO): 2 Kanäle @ Relais- / Transistorausgang
Digitalausgänge (DO): 4 Kanäle @ Relais- / Transistorausgang
Analaogeingänge (AI): 2 Kanäle @ Standard-Signalbereich
Analaogeingänge (AI): 4 Kanäle @ Standard-Signalbereich
Analogausgänge (AO): Nicht zutreffend @ Basiseinheit
Analogausgänge (AO): 4 Kanäle @ Erweiterungskartenintegration
Modulerweiterung: Nicht zutreffend @ Basiseinheit
Modulerweiterung: Eingebettete 4AI + 4AO Erweiterungskarte @ dedizierter Steckplatz
RS485-Schnittstelle: 1 Port @ Schraubklemme
RS485-Schnittstelle: 2 Ports @ Schraubklemme
RS485-Kommunikationsprotokoll: Modbus RTU / ASCII @ serielle Bus
RS232-Schnittstelle: 1 Port @ Standard DB9 / Klemme
RS232-Schnittstelle: 2 Ports @ Standard DB9 / Klemme
RS232-Kommunikationsprotokoll: Modbus RTU / ASCII @ serielle Bus
Ethernet RJ45: 1 Port @ 10/100 Mbps
Ethernet RJ45: 2 Ports @ 10/100 Mbps
Ethernet-Kommunikationsprotokoll: Modbus TCP @ Netzwerkschicht
Dual-Netzwerk-Redundanz: Nicht unterstützt @ Einzelstrangmodus
Dual-Netzwerk-Redundanz: Unterstützt @ Dual-Netzwerksegment-Redundanz
Drahtlose Vernetzung: Integrierter Chipsatz @ 4G, Zigbee, WiFi, LoRa
USB-Schnittstelle: 1 Port @ Wartung und Protokollierung
Betriebstemperatur: -40 °C - +80 °C @ erweiterter Temperaturbereich
Betriebsfeuchtigkeit: 5% - 95% @ nicht kondensierende Bedingungen
Betriebshöhe: Weniger als oder gleich 3.000 Meter @ Standard-Derating
Elektrische Parameter: Nicht zutreffend @ externer Messumformer erforderlich
Elektrische Parameter: Integrierte Erfassung elektrischer Parameter für 1 Bohrloch @ Direkteingabe
Anzeigebildschirm: Nicht zutreffend @ Headless-Betrieb
Anzeigebildschirm: Integrierter 320 x 240 Punktmatrix-LCD-Bildschirm @ lokales HMI
Modulabmessungen: 135 mm x 100 mm x 40 mm @ Breite x Höhe x Tiefe
Modulabmessungen: 164 mm x 212 mm x 50 mm @ Breite x Höhe x Tiefe
Montagemethode: Standard-Hutschiene @ 35 mm Profil
Intermittierende Pumpensteuerung: Leersporsteuerung, intermittierendes Pumpen, Autostart @ Ölfeld-Logik
Remote-Firmware-Update: Unterstützt @ Haupteinheit und angeschlossene Sensoren
Systemintegration und Hardware-Setup
Der Einsatz der RTU der HollySys LT-Serie in abgelegenen Ölfeldinstallationen erfordert die Einhaltung strenger Richtlinien für die Elektroinstallation. Das Gerät wird direkt auf Standard-35-mm-Hutschienen in NEMA-zertifizierten Feldsteuerungsgehäusen montiert, um mechanische Stabilität unter kontinuierlichen Vibrationen von Hubstangenpumpen zu gewährleisten. Systemintegratoren müssen geschirmte Twisted-Pair-Kabel für alle RS485-Serienkommunikationswege unter Verwendung des Modbus RTU-Protokolls verwenden, um elektromagnetische Interferenzen durch Frequenzumrichter und Hochspannungsstromleitungen zu minimieren. Erdungsklemmen am Gehäuse erfordern einen dedizierten niederohmigen Pfad zur Gehäuseerdungsschiene, um transiente Spannungsspitzen zu unterdrücken und Erdschleifen über verteilte Bohrlochkopf-Instrumentierungen zu verhindern. Stromversorgungseingänge müssen externe Blitzstromableiter enthalten, um die interne DC-Regelungsschaltung vor Blitzeinschlägen zu schützen, die in Freilandumgebungen häufig vorkommen. Die Sensorverdrahtung für digitale und analoge Eingänge sollte physisch von Stromverteilungskanälen getrennt werden, um die Signalintegrität während schneller Datenerfassungszyklen aufrechtzuerhalten.
Zuverlässigkeit und Umweltbeständigkeit
Die Hardware-Architektur der HollySys LT-Serie ist so konzipiert, dass sie rauen Industrieumgebungen ohne aktive Kühlkomponenten standhält. Durch die Verwendung eines energiesparenden Design-Frameworks, das den Betriebsstromverbrauch unter 5 W hält, minimiert das Gerät den internen Wärmestau und macht fehleranfällige Lüfter überflüssig. Der breite Betriebstemperaturbereich von -40 °C bis +80 °C ermöglicht den nahtlosen Einsatz sowohl in unterfrieren nördlichen Ölfeldern als auch an glühend heißen Wüstenförderstandorten. Die Komponentenauswahl entspricht strikt strengen Industriestandards und gewährleistet eine langfristige Beständigkeit gegen Schwefelwasserstoffkorrosion und extreme Feuchtigkeitswerte von bis zu 95%. Der nichtflüchtige Flash-Speicher garantiert eine absolute Paramterspeicherung bei unerwarteten Netzausfällen und schützt historische Produktionsprotokolle und Konfigurationsprofile. Dieses hohe Maß an physischer Widerstandsfähigkeit verlängert die mittlere Betriebsdauer zwischen Ausfällen (MTBF) bei unbeaufsichtigten Ferninstallationen erheblich.
Auswahlhilfe und alternative Optionen
Die Auswahl des geeigneten RTU-Modells hängt von der spezifischen Überwachungsdichte und den Kommunikationsanforderungen des Bohrlochkopfes ab. Ingenieure, die sich mit der einfachen Einzelbohrlochförderung befassen, können die Variante LT-CU-101 einsetzen, die optimierte E/A-Anzahlen und einen einzelnen RS485-Port bietet, der sich für die Integration von Standard-Modbus RTU-Zählern eignet. Für komplexe Mehrparameter-Bohrlochstandorte, die eine lokale LCD-Visualisierung, die integrierte Erfassung elektrischer Parameter und eine doppelte Ethernet-Redundanz erfordern, dient das Modell LT-CU-102 als die optimale technische Wahl. Beijing Zhongping Technology unterhält einen reaktionsschnellen regionalen technischen Bestand, um Engineering-Teams bei der Querverweisauswahl, der Modellanpassung und der zügigen Bereitstellung von Komponenten für laufende Automatisierungs-Upgrades zu unterstützen.
Häufig gestellte Fragen (FAQ)
1. Wie lange ist die Standard-Lieferzeit für die Beschaffung von RTU-Einheiten der HollySys LT-Serie aus dem Regionallager?
Standardlagerartikel werden in der Regel innerhalb von 3 bis 5 Werktagen bearbeitet und versandt, gestützt durch umfassende Inspektionsprotokolle vor dem Versand.
2. Welche Gewährleistung gilt für diese Industrieautomatisierungs-Controller?
Alle gelieferten Einheiten beinhalten eine Standardherstellergarantie von 12 Monaten, die strukturelle und betriebliche Mängel unter normalen industriellen Nutzungsbedingungen abdeckt.
3. Wie bewältigt das Gerät die Kommunikation über große Entfernungen in abgelegenen Feldern?
Das Gerät integriert native RS485-Schnittstellen zur Unterstützung von Modbus RTU über erweiterte Kabellängen sowie integrierte 4G- und LoRa-Drahtlosoptionen für Mobilfunk- und Funk-Telemetrie über große Entfernungen.
4. Kann die Firmware von angeschlossenen Sensoren aus der Ferne aktualisiert werden?
Ja, die Systemarchitektur unterstützt Remote-Firmware-Upgrades sowohl für den Haupt-RTU-Controller als auch für angeschlossene intelligente Sensorgeräte über Netzwerkverbindungen.
5. Welche Programmierumgebung oder welches Konfigurationstool wird für die LT-Serie verwendet?
Die Konfiguration erfolgt über spezielle eingebettete Software-Tools, die für die Paramterzuordnung, Logikanpassungen und die Abstimmung ölfeldspezifischer Steuerungsalgorithmen entwickelt wurden.
6. Ist eine externe Leistungsaufbereitung für die 220V AC-Stromversorgungsoption erforderlich?
Das Gerät verfügt über eine interne Stromversorgung mit großer Toleranz, die bei 220 VDC/AC ± 30% arbeitet, wobei jedoch ein standardmäßiger industrieller Überspannungsschutz für die Sicherheit vor Ort empfohlen wird.
7. Wie werden historische Produktionsdaten bei plötzlichen Stromausfällen geschützt?
Kritische Betriebsparameter und protokollierte historische Daten werden direkt in den internen retenten Flash-Speicher geschrieben, wodurch ein Datenverlust bei Stromunterbrechungen ausgeschlossen wird.
8. Was ist die maximale Betriebshöhe für den Standardeinsatz?
Die Hardware arbeitet zuverlässig in Höhen von bis zu 3.000 Metern, ohne dass Derating-Anpassungen für standardmäßige thermische Verlustleistungsschwellen erforderlich sind.
