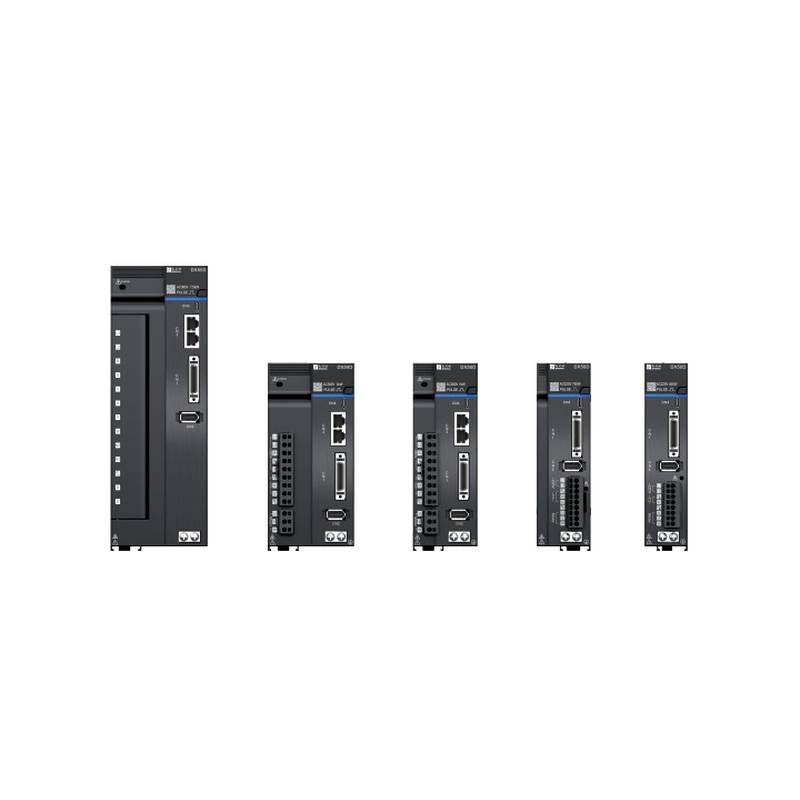

Moderne automatisierte Fertigungsumgebungen erfordern hochleistungsfähige Motion-Control-Lösungen, die in der Lage sind, eine schnelle dynamische Reaktion und präzise Positionierungsgenauigkeit über diverse industrielle Arbeitslasten hinweg zu liefern. Die von HollySys entwickelten Servoregler der DX50 Serie integrieren robuste Modbus TCP-Kommunikationsprotokolle mit fortschrittlichen Impulsbefehlsmodi, um die Mehrachs-Netzwerkkoordination zu optimieren.
Ingenieure der industriellen Automatisierung werden häufig mit Herausforderungen wie Netzwerkverzögerungen, Befehlssynchronisationsfehlern und Einschränkungen der Wärmeableitung in kompakten Schaltschränken konfrontiert. Der HollySys DX50 Servoregler adressiert diese Probleme, indem er Hochgeschwindigkeits-Impulszugeingänge mit zuverlässigen Ethernet-basierten Diagnoseschnittstellen kombiniert. Dieses Design mit dualer Architektur ermöglicht die Bewegungsausführung in Echtzeit neben einer Remote-Parameterkonfiguration über industrielle Oberschicht-Computer. Die internen Regelkreise nutzen eine digitale Signalverarbeitung mit hoher Bandbreite, um die Einschwingzeit zu minimieren und mechanische Nachlauffehler bei Hochfrequenzzyklen zu eliminieren.
Technische Spezifikationen
Serie: DX50 Series Impulsbefehlstyp
Leistungsbereich: 0.2 kW bis 7.5 kW
Kommunikationsprotokoll: Modbus TCP
Phasenkonfiguration: Einphasig 200 VAC bis 240 VAC bei 50Hz/60Hz, Ein-/Dreiphasig 200 VAC bis 240 VAC bei 50Hz/60Hz, Dreiphasig 380 VAC bis 480 VAC bei 50Hz/60Hz
Spannungsklasse des Gehäuses: Überspannungskategorie III
Kühlmethode: Natürliche Konvektion oder Zwangslüftung je nach Baugröße
Baugröße A Kontinuierlicher Ausgangsstrom: 1.6 Arms bei 200 VAC
Baugröße B Kontinuierlicher Ausgangsstrom: 2.8 Arms bei 200 VAC
Baugröße C Kontinuierlicher Ausgangsstrom: 5.5 Arms bei 200 VAC
Baugröße D 220V Kontinuierlicher Ausgangsstrom: 7.6 Arms bei 200 VAC
Baugröße D 220V Maximaler Ausgangsstrom: 23 Arms bei 200 VAC
Baugröße C 380V Kontinuierlicher Ausgangsstrom: 3.5 Arms bei 380 VAC
Baugröße C 380V Maximaler Ausgangsstrom: 11 Arms bei 380 VAC
Baugröße D 380V Kontinuierlicher Ausgangsstrom: 5.4 Arms bei 380 VAC
Baugröße D 380V Maximaler Ausgangsstrom: 14 Arms bei 380 VAC
Baugröße E 380V Kontinuierlicher Ausgangsstrom: 8.4 Arms bei 380 VAC
Baugröße E 380V Maximaler Ausgangsstrom: 20 Arms bei 380 VAC
Bremswiderstandsfunktion: Externe Unterstützung für Baugrößen A/B, interne und externe Unterstützung für Baugrößen C/D/E
Systemintegration und Hardware-Setup
Die Implementierung des DX50 Servoregler erfordert die strikte Einhaltung industrieller elektrischer Installationspraktiken, um elektromagnetische Störungen und Erdschleifen zu verhindern. Für alle Encoder-Rückführungsleitungen und Impulsbefehlspfade müssen geschirmte Twisted-Pair-Kabel verwendet werden, wobei die Abschirmung über EMV-Kabelklemmen sicher mit der leitfähigen Rückwandplatine verbunden sein muss. Die Stromverdrahtung sollte durch einen Mindestabstand von 200 mm in Schaltschränken physisch von Niederspannungs-Steuersignalen getrennt werden. Die ordnungsgemäße Einpunkt-Erdung des Antriebsgehäuses an die Hauptschaltschrank-Erdungsschiene gewährleistet die Ableitung von Fehlerströmen und stabilisiert interne Logik-Referenzpotentiale. Beim Vernetzen mehrerer Antriebe über Modbus TCP sind industrietaugliche geschirmte Ethernet-Kabel der Kategorie 5e oder höher obligatorisch, um die Paketintegrität unter rauen Fabrikstörungsbedingungen aufrechtzuerhalten.
Zuverlässigkeit und Umweltbeständigkeit
Industrielle Einsatzumgebungen stellen hohe Anforderungen an die Haltbarkeit der Elektronikhardware und erfordern Schutz vor thermischer Belastung, Umgebungsluftfeuchtigkeit und Verunreinigungen durch Partikel in der Luft. Die DX50 Serie verfügt über ein robustes Isolationsdesign der Überspannungskategorie III, um transienten Netzspitzen standzuhalten, die in schweren Industrieanlagen üblich sind. Das Wärmemanagement variiert je nach Leistungsbaugröße und nutzt eine effiziente natürliche Konvektion für Module mit geringerer Leistung sowie thermostatisch gesteuerte Zwangsbelüftungslüfter für leistungstarke 380V-Einheiten. Das integrierte Bremswiderstandsmanagement schützt den Zwischenkreis vor regenerativen Energiespitzen, die bei aggressiven Verzögerungsprofilen erzeugt werden. Wartungspersonal sollte die Luftstromwege der Kühllüfter regelmäßig überprüfen und angesammelten Staub von den Kühlkörperlamellen entfernen, um lokalisierte thermische Abschaltereignisse zu verhindern.
Auswahlhilfe und alternative Optionen
Die Auswahl des geeigneten DX50 Modells erfordert eine sorgfältige Bewertung des kontinuierlichen Drehmomentbedarfs, der Spitzenlastzyklen und der verfügbaren Eingangsnetzspannungen. Für Anwendungen, die auf einphasige 220V-Versorgungen beschränkt sind, bieten Modelle von 0.2 kW bis 1.5 kW eine optimale Leistungsdichte für kompakte Maschinen. Schwere Anwendungen, die Ausgangsleistungen von 1.0 kW bis zu 7.5 kW erfordern, sollten die dreiphasige 380V-Serie nutzen, um die Ströme auszugleichen und thermische Verluste in der Verteilerverkabelung zu reduzieren. Anlagenbauer, die professionelle Querverweise und lokale Lagerverfügbarkeit suchen, können sich auf die technischen Support-Teams von Beijing Zhongping Technology verlassen, um die Modellauswahl und die Hardwarebeschaffung zu optimieren.
Häufig gestellte Fragen (FAQ)
1. Was sind die Standard-Lieferzeit und die Garantiebestimmungen für den DX50 Servoregler? Standard-Lagerartikel werden innerhalb von 3 bis 5 Werktagen versandt, unterstützt durch eine umfassende 12-monatige Herstellerfehlergarantie.
2. Bietet Beijing Zhongping Technology eine Qualitätsprüfung vor dem Versand für diese Antriebe an? Ja, alle gelieferten Einheiten werden vor dem Versand strengen Sicht- und elektrischen Banktests unterzogen.
3. Welche Befehlsmodi werden von der DX50 Serie unterstützt? Der Antrieb unterstützt nativ Impulsbefehlsmodi neben der Modbus TCP-Kommunikation zur Netzwerk-Parameterüberwachung.
4. Wie ist der interne Bremswiderstand bei 380V-Modellen konfiguriert? Die Baugrößen C, D und E der 380V-Serie verfügen über eingebaute Bremswiderstände und bieten gleichzeitig Klemmen für die externe Erweiterung.
5. Kann der DX50 Antrieb sowohl mit einphasigem als auch mit dreipasigem 220V-Strom betrieben werden? Bestimmte Baugrößen unterstützen flexible ein- oder dreiphasige 200 VAC bis 240 VAC Eingangskonfigurationen, wie in den technischen Daten angegeben.
6. Welchen Zweck hat die Einstufung in die Überspannungskategorie III? Sie stellt sicher, dass das interne Isolationssystem transiente Überspannungen, die typischerweise in industriellen Verteilungsnetzen auftreten, sicher handhabt.
7. Welchen Nutzen bringt die Modbus TCP-Integration für die Mehrachssynchronisation? Sie ermöglicht es einer übergeordneten Steuerung, Antriebsparameter gleichzeitig über mehrere Knoten hinweg über Standard-Ethernet zu lesen und zu schreiben.
8. Welche Kühlmethoden werden im gesamten Leistungsspektrum des DX50 eingesetzt? Einheiten mit geringerer Kapazität verwenden natürliche Kühlung, während leistungsstärkere Baugrößen Zwangsbelüftungslüfter nutzen.
9. Sind externe Bremswiderstände für Verzögerungen mit hoher Trägheit erforderlich? Externe Widerstände werden empfohlen, wenn die regenerative Energie die Kapazität der internen Bremskomponenten überschreitet.
10. Welches Software-Tool wird für die Inbetriebnahme des DX50 Antriebs verwendet? Eine autorisierte übergeordnete Computer-Debugging-Software stellt über die Kommunikationsschnittstelle eine Verbindung her, um Regelkreise einzustellen und den Status zu überwachen.
