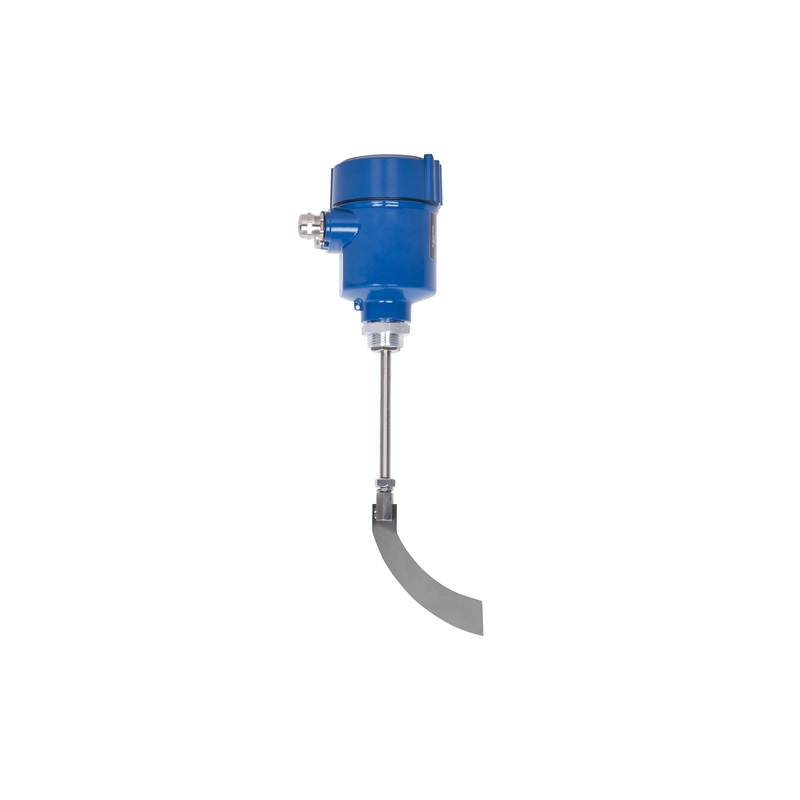

Der Drehflügel-Füllstandsschalter ALZK-500 bietet eine zuverlässige Halbleiter-Materialdetektion für Pulver- und Granluatanwendungen. Auf robuste Leistung ausgelegt, fügt sich dieses Gerät nahtlos in industrielle Steuerungsarchitekturen ein.
Der Drehflügel-Füllstandsschalter ALZK-500 ist ein spezialisiertes Feldsteuerungsgerät, das entwickelt wurde, um die Füllstandshöhe von Feststoffen wie Pulvern und körnigen Substanzen in industriellen Verarbeitungsumgebungen zu erfassen. Anlagenbetreiber und Wartungsingenieure in Branchen wie der Lebensmittelverarbeitung, der Pharmaindustrie und der chemischen Fertigung stehen vor ständigen Herausforderungen hinsichtlich einer zuverlässigen Feststoffdetektion unter rauen, staubigen Bedingungen, bei Materialverklumpung und mechanischem Verschleiß. Dieses Produkt löst diese Probleme durch den Einsatz eines speziellen Abdichtungsdesigns, außergewöhnlichen Überlastschutzfunktionen und einem vereinfachten mechanischen Installationsrahmen. Da er primär in der Feldsteuerungsschicht der industriellen Automatisierungsarchitektur arbeitet, kommuniziert er direkt mit lokalen Relaislogiken oder speicherprogrammierbaren Steuerungen, um Behälterüberläufe, Trockenlauf und Materialmangel zu verhindern. Durch die Umwandlung des mechanischen Flügelwiderstands in zuverlässige elektrische Schaltsignale gewährleistet er eine kontinuierliche, automatisierte Bestandsüberwachung ohne die Notwendigkeit komplexer Kalibrierungsroutinen.
Technische Daten
Messbereich: 0 ~ 2000 mm
Betriebstemperatur: -10 ~ 350 ℃
Stromversorgung: 24 VDC / 220 VAC
Gehäusematerial: Druckgegossene Aluminiumlegierung
Gehäuseschutz: IP65
Prozessanschluss: G1-Gewindeflansch
Drehmomentbereich: Einstellbare mehrstufige Spannung
Ausgangskontakt: SPDT-Relaisausgang 5 A bei 250 VAC
Funktionsweise
Der Betriebszyklus basiert auf einem synchronen Mikromotor, der einen Rotationsflügel mit einer konstanten, niedrigen Geschwindigkeit antreibt, wenn die Messkammer frei von Material ist.
Wenn sich Schüttgüter ansammeln und die Flügelblätter bedecken, stoppt der physische Widerstand die Drehung der internen Welle, wodurch ein reaktives Drehmoment gegen den internen Federungsmechanismus erzeugt wird.
Diese Rotationsdurchbiegung zwingt einen Mikroschalter-Aktor zum Auslösen, wodurch sich der elektrische Kontaktzustand ändert, um einen Hochpegelalarm oder eine Steuerungsverriegelungsbedingung zu signalisieren.
Sobald der Materialstand unter den Flügelradius absinkt, stellt die innere Federspannung die Hauptwelle wieder in ihre ursprüngliche Position zurück, wodurch der Mikroschalter freigegeben und die Motordrehung fortgesetzt wird.
Benutzer können die interne Spannungseinstellung an spezifische Schüttgutdichten anpassen, um ein Empfindlichkeitsgleichgewicht für leichte Pulver im Vergleich zu schweren Granulaten sicherzustellen.
[DIAGRAMM: Explosionszeichnung des internen Motors des ALZK-500, der Federspannungseinstellbaugruppe und der Flügelwellen-Dichtungsanordnung]
Warum dieses Produkt
Wenn Ihre Schüttgutanlage eine zuverlässige Füllstandsdetektion in dichten, abrasiven Medien erfordert, bietet dieses Produkt außergewöhnliche Haltbarkeit durch eine verstärkte Welle und Lagerstruktur, die schweren Querbelastungen standhält.
Wenn Ihre Anwendung Beständigkeit gegen extreme thermische Prozesse erfordert, liefert dieses Gerät Betriebsstabilität bis zu 350 ℃ durch ein spezielles Hochtemperatur-Isolationsdesign.
Wenn Ihre Installationstechniker eine schnelle, unkomplizierte mechanische Einrichtung benötigen, bietet dieser Schalter standardisierte Gewindeflanschmontagen, die sich direkt in bestehende Behälterstutzen integrieren lassen.
Wenn Ihre Anlage eine Mehrspannungs-Kompatibilität für verschiedene Schaltschränke erfordert, nimmt dieses Gerät sowohl 24 VDC- als auch 220 VAC-Versorgungsstandards mühelos auf.
Wenn Ihr Wartungsplan die Minimierung unerwarteter Ausfallzeiten erfordert, verhindert die robuste Überlastschutzkupplung Motordurchbrennen bei schweren mechanischen Blockaden.
Wenn Ihr Beschaffungsteam den langfristigen Lebenszykluswert bewertet, gewährleistet dieser Schalter eine zuverlässige, wartungsarme Lebensdauer, unterstützt durch Beijing Zhongping Technology, die professionelle technische Unterstützung und zuverlässige Verfügbarkeit vor Ort bietet.
Systemintegration und Hardware-Einrichtung
Die Integration in industrielle Schaltschränke oder Feldanschlusskästen erfordert sorgfältige Aufmerksamkeit bei der elektrischen Verdrahtung, um häufige industrielle Fehlerursachen zu verhindern. Schließen Sie die Stromversorgungs- und Relaisausgangsklemmen mit geschirmten Mehraderkabeln an, um Steuersignale von Hochspannungs-Motorleitungen und Frequenzumrichtern zu isolieren. Stellen Sie sicher, dass die Kabelschirme an der Steuerungsschienen-Erdung ordnungsgemäß angeschlossen sind, um elektromagnetische Störungen und Erdschleifen zu eliminieren. Bei der Montage des Geräts an Lagersilos oder Prozessbehältern ist darauf zu achten, dass der Einbauwinkel einen direkten, mit hoher Geschwindigkeit erfolgenden Materialaufprall während pneumatischer Befüllungszyklen vermeidet. Verwenden Sie geeignete Gewindedichtmittel oder Dichtungen, die der Druckstufe des Prozessbehälters entsprechen, um die strukturelle Integrität aufrechtzuerhalten und das Eindringen von Staub an der Montageflansch-Schnittstelle zu verhindern.
Zuverlässigkeit und Umweltbeständigkeit
Das für anspruchsvolle industrielle Einsätze entworfene Gerät verfügt über die Schutzart IP65, die interne elektromechanische Komponenten vor der Ansammlung von Feinstaub und Spritzwasser schützt. Der interne Antriebsmechanismus enthält spezielle Thermosperren und Hochtemperaturschmiermittel, um die Betriebsintegrität in rauen thermischen Umgebungen bis zu 350 ℃ aufrechtzuerhalten. Zur Maximierung der Lebensdauer sollte die Routineinstandhaltung die Inspektion der externen Flügelwelle auf Materialansammlungen oder abrasiven Verschleiß während geplanter Anlagenstillstände umfassen. Die robuste mechanische Konstruktion und strenge werksseitige Qualitätskontrollstandards gewährleisten eine verlängerte mittlere Betriebsdauer zwischen Ausfällen und minimieren unerwartete Betriebsstopps in kritischen Materialförderlinien.
Auswahlberatung und alternative Optionen
Die Auswahl des korrekten Füllstandsschalters erfordert die Bewertung der Behältertemperatur, der Materialdichte und der Flanschanschlusskompatibilität, um die Prozessbeschränkungen genau anzupassen. Für Standardanwendungen bei Umgebungstemperatur mit leichten Pulvern bieten Standardkonfigurationen optimale Empfindlichkeit und Wirtschaftlichkeit. Beim Umgang mit Hochtemperatur-Zuschlagstoffbehältern oder klebrigen chemischen Granulaten werden spezielle Hochtemperatur-Varianten oder erweiterte Wellenkonfigurationen empfohlen. Beijing Zhongping Technology unterhält ein umfassendes Inventar originaler Industrieautomatisierungskomponenten und bietet professionelle Querverweis-Auswahlunterstützung, was eine schnelle Lieferung und nahtlose Ersatzteilbeschaffung für Ihre spezifischen Anlagenerfordernisse gewährleistet.
Häufig gestellte Fragen (FAQ)
1. Wie hoch sind die aktuelle lokale Lagerverfügbarkeit und Lieferzeit für den ALZK-500?
Beijing Zhongping Technology hält ein aktives regionales Inventar dieses Geräts vor, um einen sofortigen Versand zu unterstützen und durch Geräteausfälle verursachte Betriebsausfallzeiten zu minimieren.
2. Welche Gewährleistungsabdeckung und welche RMA-Verfahren gelten für dieses Gerät?
Dieses Produkt wird durch eine umfassende 12-monatige Werksgarantie unterstützt, mit lokalisiertem technischen Support und effizienter Abwicklung von Warenrücksendungen (RMA), verwaltet durch Beijing Zhongping Technology.
3. Was sind die Anforderungen an die elektrische Stromversorgung und die Spezifikationen des Stromverbrauchs?
Das Gerät unterstützt zwei Stromeingangsoptionen von 24 VDC oder 220 VAC mit einer internen Leistungsaufnahme von weniger als 5 W während der normalen Motordrehung.
4. Welche Art von elektrischem Ausgangssignal liefert der Schalter an das Steuerungssystem?
Er liefert einen standardmäßigen einpoligen Umschaltrelais-Ausgangskontakt, der für das Schalten von bis zu 5 A bei 250 VAC ausgelegt ist.
5. Was ist die maximale Temperaturklasse für Hochtemperaturanwendungen?
Das Gerät ist so konstruiert, dass es in Umgebungsprozessstemperaturen von bis zu 350 ℃ kontinuierlich betrieben werden kann.
6. Welche mechanische Gewinde- oder Flanschgröße wird für die Prozessmontage verwendet?
Es nutzt einen Standard-G1-Gewindeflanschanschluss für eine sichere Behälterbefestigung.
7. Wie wird die Flugelempfindlichkeit für unterschiedliche Materialdichten eingestellt?
Die Empfindlichkeit wird über einen internen Federspannungsmechanismus eingestellt, der es Betreibern ermöglicht, die Drehmomentschwelle basierend auf dem Pulver- oder Granulatgewicht zu kalibrieren.
8. Wie lautet die Schutzart des Gehäuses gegen Staub und Feuchtigkeit?
Das Gehäuse ist nach IP65-Standards eingestuft und bietet zuverlässigen Schutz gegen das Eindringen von Staub und Niederdruckwasserstrahlen.
