Die Servo- und Förderantriebe der HSM-Serie von HollySys integrieren einen standardmäßigen 23-Bit-Multi-Turn-Absolutwertgeber und bieten eine außergewöhnliche Präzision in der Bewegungssteuerung für anspruchsvolle industrielle Automatisierungsumgebungen. Ausgestattet mit einer elektromagnetischen 10-Pol-12-Nut-Struktur und einem optimierten IP67-Umgebungsschutz gewährleisten diese fortschrittlichen Förderantriebe eine zuverlässige Leistung bei minimaler Wärmeentwicklung.
Moderne industrielle Automatisierungssysteme erfordern extreme Präzision, ein schnelles dynamisches Ansprechverhalten und eine unterbrechungsfreie Zuverlässigkeit bei Hochgeschwindigkeits-Verpackungsanlagen, in der Materialhandhabung und bei komplexen mehrachsigen Fertigungslinien. Die HSM-Serie erfüllt diese kritischen Anforderungen, indem sie modernste Magnetkreisdesigns mit umfassenden Vakuum-Verguss-Herstellungsverfahren kombiniert. Dieser Konstruktionsansatz reduziert das Rastmoment erheblich, erhöht die strukturelle Steifigkeit und sorgt für außergewöhnlich niedrige Geräuschpegel im kontinuierlichen Hochlastbetrieb. Ingenieure, die moderne automatisierte Produktionslinien konfigurieren, profitieren von einem geringeren Platzbedarf, einer optimierten Wärmeableitung und vielseitigen Encoder-Konfigurationen, die von 17-Bit-Single-Turn- bis hin zu 23-Bit-Multi-Turn-Absolutwert-Rückführungsvarianten reichen.
Technische Daten
Serienbezeichnung: HSM Servomotor und Förderantriebe
Encoder-Auflösung: 23-Bit Multi-Turn Absolut / 17-Bit Single-Turn Absolut
Stator-Architektur: 10-Pol-12-Nut-Konfiguration
Schutzart: Optimierte IP67-Klassifizierung
Herstellungsverfahren: Vakuum-Gießharz-Isolierung
Kühlungsart: Naturkonvektion / Oberflächenstrahlung
Nennspannung: 220 V / 380 V AC
Leistungsbereich: 0,10 kW - 7,50 kW @ Nennbedingungen
Nenndrehmoment: 0,32 N.m - 47,75 N.m @ Nenndrehzahl
Nenndrehzahl: 1500 U/min - 3000 U/min @ Betriebslast
Maximale Drehzahl: 1800 U/min - 6000 U/min @ Spitzenleistung
Nennstrom: 1,0 A - 17,0 A @ 220V/380V AC
Maximalstrom: 3,0 A - 42,5 A @ Beschleunigungsphase
Rotor-Trägheit: 0,051 kg.cm² - 163,09 kg.cm² @ Standardkonfiguration
Isolationsklasse: Klasse F (155°C) Thermische Grenze
Umgebungstemperatur im Betrieb: 0°C - 40°C @ ungehinderter Luftstrom
Umgebungsfeuchtigkeit im Betrieb: Weniger als 85% RH (nicht kondensierend)
Vibrationsfestigkeit: 49 m/s² (5,0 G) Maximale Beschleunigung
Schockfestigkeit: 98 m/s² (10,0 G) Spitzen-Stoßgrenze
Breite Abdeckung: Von Mikropräzision bis hin zur Hochleistungs-Industrie-Servomatrix

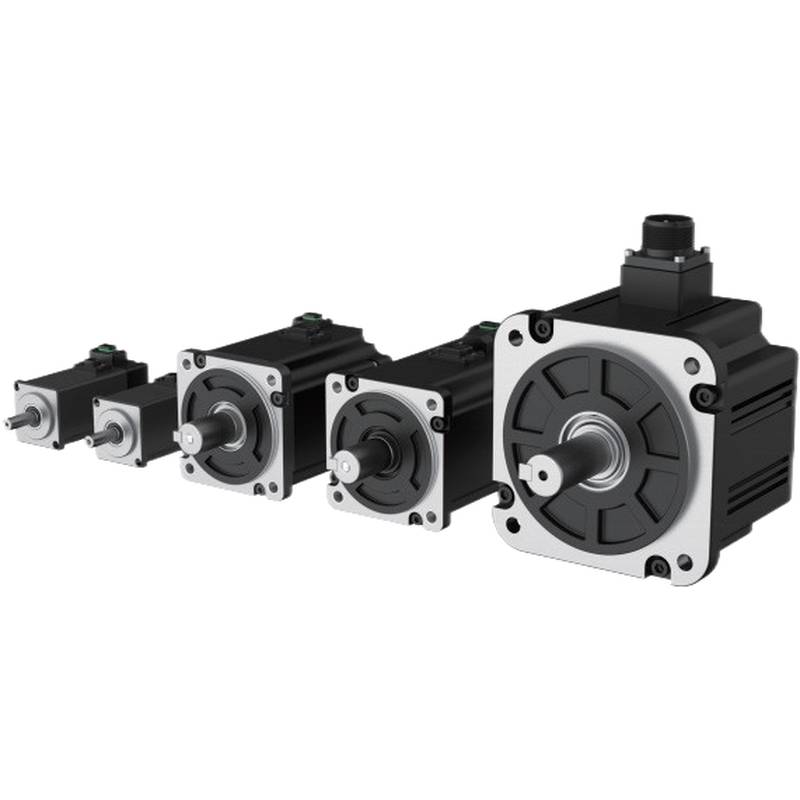

Die HSM-Serie bietet ein umfassendes Leistungsspektrum von 0,10 kW bis 7,50 kW, passend für Baugrößen von 40 mm bis 180 mm. Dieser breite Bereich bietet Maschinenbauern Flexibilität bei der Konfiguration verschiedenster mehrachsiger Automatisierungsarchitekturen.
Durch das Angebot verschiedener Trägheitsoptionen, flexibler Drehzahlprofile und fortschrittlicher Absolutwertgeber-Rückführung passt sich das System an diverse mechanische Lasten an. Systemintegratoren können Antriebskonfigurationen nahtlos von einfachen Materialtransportaufgaben bis hin zu komplexen, synchronen Roboteroperationen skalieren.
Kernleistung entschlüsselt: Logik der Trägheitsanpassung und Überlastfähigkeit
Die Spitzenstromwerte der HSM-Serie ermöglichen eine hohe transiente Drehmomentmultiplikation, die schnelle Beschleunigungs- und Verzögerungsprofile erlaubt. Diese Eigenschaft versetzt Antriebe in die Lage, mechanische Stöße während hochfrequenter Taktzyklen zu absorbieren, ohne thermische Schutzabschaltungen auszulösen.
Die Trägheitsauswahl ist entscheidend für die Systemstabilität. Modelle mit geringer Trägheit wie die 40-mm- und 60-mm-Varianten zeichnen sich in hochdynamischen Anwendungen aus, die schnelle Einschwingzeiten erfordern. Umgekehrt liefern Varianten mit mittlerer und hoher Trägheit in den Baugrößen 130 mm und 180 mm eine gleichmäßige Drehmomentabgabe unter schweren Lasten.
Die Betriebsdrehzahlen erstrecken sich über Standard-Nennwerte von 1500 U/min, 2000 U/min und 3000 U/min, wobei maximale Geschwindigkeitserweiterungen bis zu 6000 U/min erreichen. Dieser Geschwindigkeitsbereich ermöglicht es Ingenieuren, mechanische Übersetzungsverhältnisse zu optimieren und die Anforderungen von Kugelumlaufspindeln oder Förderbändern effektiv abzustimmen.
Spannungssysteme und Stromversorgungsanpassung: Auswahlgrenzen für 220V und 380V
Die 220V-Stromversorgungsvarianten sind auf kompakte Einphasen- oder Niederspannungs-Drehstromarchitekturen zugeschnitten und eignen sich daher für leichte Maschinen, Elektronik-Montagebänke und platzsparende Gehäuse. Diese Einheiten minimieren den Platzbedarf der Komponenten bei gleichbleibend hoher dynamischer Reaktionsfähigkeit.
Die 380V-Stromversorgungssysteme sind auf industrielle Schwerlastnetze ausgerichtet und versorgen Hochleistungs-Aktuatoren und mehrachsige Bearbeitungszentren mit stabilem Strom. Die Auswertung der Stromaufnahme-Parameter bei identischen Ausgangsleistungen – wie etwa der Vergleich von 1-kW-Nennwerten bei unterschiedlichen Spannungen – ermöglicht es Elektroingenieuren, Kabelquerschnitte zu optimieren und Verteilerverluste zu reduzieren.
Typische Anwendungsszenarien und Richtlinien für die mechanische Anpassung
Für Baugrößen von 40 mm bis 80 mm mit 0,10 kW bis 1 kW konzentrieren sich die Anwendungen auf die Hochgeschwindigkeits-Elektronikmontage, automatisierte optische Inspektionsbühnen und Miniatur-Verpackungslinien. Diese Systeme erfordern schnelle Einschwingzeiten und minimale thermische Drift während des Dauerbetriebs.
Die Baugrößen 100 mm bis 130 mm mit 1 kW bis 3 kW zielen auf CNC-Graveurtische, Fertigungsmodule für Lithiumbatterien und Textilmaschinen ab. Diese Umgebungen erfordern eine konstante Drehmomentabgabe und eine stabile Drehzahlregelung unter variierenden Reibungslasten.
Die Modelle der 180-mm-Baugröße von 2,9 kW bis 7,5 kW bedienen CNC-Schwerlast-Bearbeitungszentren, Metallstanzvorschübe und große Materialtransportportale. Diese Schwerlastumgebungen erfordern eine hohe Torsionssteifigkeit und robuste Überlastkapazitäten.
Auswahlfallen und Empfehlungen zur Systemintegration
Systemintegratoren müssen das Trägheitsverhältnis zwischen Rotor und Last neben den Nennleistungen überprüfen, um Resonanzschwingungen und Regelinstabilität zu vermeiden. Das Überschreiten der empfohlenen Fehlanpassungsschwellen für die Trägheit kann zu Pendelverhalten und übermäßigen Einschwingzeiten bei Positionierungsaufgaben führen.
Eine ordnungsgemäße Abschirmung der Encoder-Rückführungskabel und Motorstromleitungen ist unerlässlich, um elektromagnetische Störungen in dichten industriellen Schaltschränken zu verhindern. Die Einhaltung eines ausreichenden physischen Abstands zwischen Leistungskabeln und Niederspannungs-Signalleitungen gewährleistet eine langfristige Signalintegrität.
Häufig gestellte Fragen (FAQ)
1. Wie sind die Lieferzeiten und die Lagerverfügbarkeit für dringende Industrie-Ersatzteile?
Standardkonfigurationen werden in regionalen Lagern vorgehalten, um den beschleunigten Versand für Notfallwartungen und die Behebung kritischer Anlagenstillstände zu unterstützen.
2. Welche Gewährleistung gilt für diese Servomotoren und Förderantriebe?
Für alle Einheiten gilt eine umfassende kommerzielle und technische 12-Monats-Garantie, die Herstellungsfehler und Betriebsanomalien abdeckt.
3. Wie funktioniert der 23-Bit-Multi-Turn-Absolutwertgeber ohne externe Pufferbatterie?
Die Multi-Turn-Absolutarchitektur erzeichnet mechanische Umdrehungsdaten kontinuierlich, wodurch Referenzierfahrten beim Systemstart entfallen.
4. Können diese Motoren in Umgebungen mit hoher Feuchtigkeit oder Einwirkung von Kühlschmiermitteln betrieben werden?
Die optimierte IP67-Klassifizierung schützt interne Komponenten bei starker industrieller Nutzung vor Wasserstrahlen, Ölnebel und feiner Staubansammlung.
5. Was ist die maximal zulässige Kabellänge zwischen Servoregler und Motor?
Standard-Leistungs- und Encoderkabel arbeiten bei Verwendung ordnungsgemäß abgeschirmter Twisted-Pair-Konfigurationen in Industriequalität bis zu 50 Meter zuverlässig.
6. Wie verbessert das Vakuum-Verguss-Herstellungsverfahren die Langlebigkeit des Motors?
Der Vakuumguss beseitigt mikroskopisch kleine Lufteinschlüsse innerhalb der Statorwicklung, wodurch die Wärmeleitfähigkeit und die Vibrationsfestigkeit verbessert werden.
7. Sind 17-Bit-Single-Turn-Encoder-Varianten mit 23-Bit-Multi-Turn-Modellen austauschbar?
Die physischen Montageabmessungen stimmen überein, aber die Steuersoftware-Parameter und Feedback-Konfigurationseinstellungen müssen im Antriebsregler entsprechend angepasst werden.
8. Welche Sicherheitsvorkehrungen sind bei der Inbetriebnahme von 380V-Hochleistungs-Servoachsen erforderlich?
Stellen Sie eine ordnungsgemäße Schutzleitererdung des Motorgehäuses und des Antriebschassis sicher, um elektrische Gefahrenrisiken während des Hochspannungsbetriebs zu minimieren.
