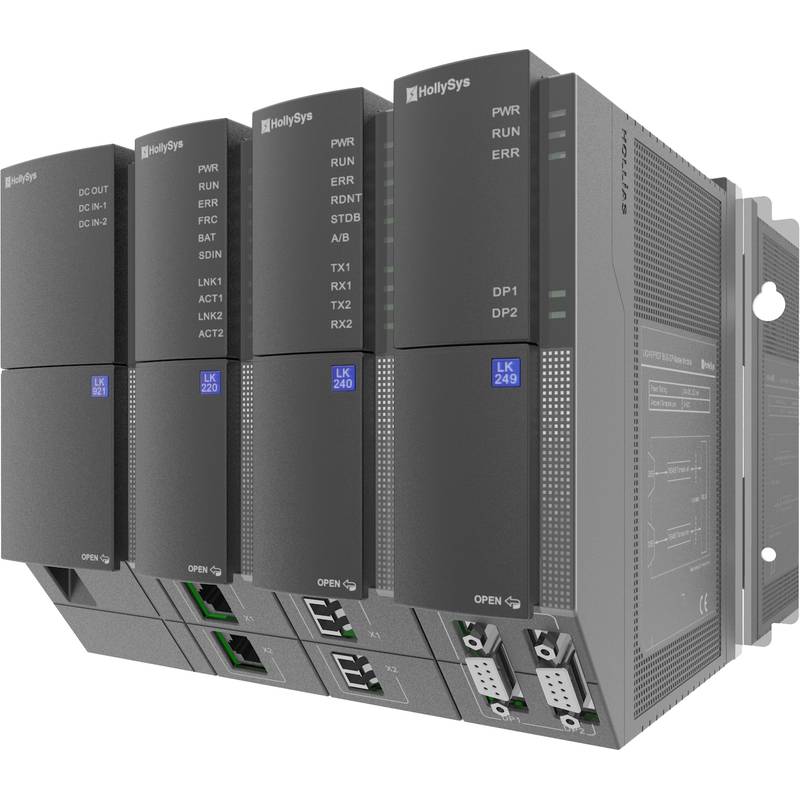

Das modulare speicherprogrammierbare Steuerungssystem HollySys LK220 stellt eine robuste Automatisierungsplattform dar, die für hochverfügbare Prozess- und diskrete Fertigungssteuerung entwickelt wurde. Beijing Zhongping Technology bietet zuverlässigen lokalen Vertrieb und technischen Support, um die Systemintegration für Industrieunternehmen zu optimieren.
Moderne industrielle Automatisierung fordert null Ausfallzeit, schnelle Abtastzyklen und hohe Datenintegrität über verteilte Knoten hinweg. Die modulare SPS-Architektur von HollySys LK220 verbindet die Offenheit von Standard-Speicherprogrammierbaren Steuerungen mit der fortschrittlichen Redundanz verteilter Steuerungssysteme. Angetrieben von Dual-Core-Prozessoren und umfassenden Diagnosemechanismen bewältigt dieses System deterministische Steuerungsaufgaben und gewährleistet gleichzeitig eine deterministische Kommunikation über Profibus-DP-, Profinet- und Modbus-Netzwerke.
Technische Spezifikationen
Prozessorkernfrequenz: 667 MHz @ Dual-Core
Ausführungszeit für Bit-Anweisungen: 10 ns @ Standardlast
Ausführungszeit für Ganzzahl-Anweisungen: 10 ns @ Standardlast
Ausführungszeit für Gleitkomma-Anweisungen: 18 ns @ Standardlast
Integrierter Programm- und Datenspeicher: 32 MB @ Systembasislinie
Netzausfallsicherer retentiver Datenspeicher Zonenbereich R: 96 KB @ 24 VDC
Netzausfallsicherer retentiver Datenspeicher Zonenbereich M: 16 KB @ 24 VDC
Integrierte Ethernet-Schnittstelle: Dual-Port-Redundanz @ 10M/100M/1000M
Modbus TCP Maximale Verbindungen: 32 Master und 32 Slave @ Gleichzeitiger Betrieb
Profibus-DP Master-Kapazität: 124 Slaves @ Maximale Konfiguration
Ethernet Freie Protokollverbindungen: 16 Verbindungen @ 8 KB Puffer pro Transaktion
LK246 Ethernet-Kommunikationsmodul: 2 Module @ Racks
Eingangsvariablenbereich I-Zone: 64 KB @ Maximale Konfiguration
Ausgangsvariablenbereich Q-Zone: 64 KB @ Maximale Konfiguration
Globale Variablenzone N-Zone: 4 MB @ Maximale Konfiguration
Freie Variablenzone M-Zone: 2 MB @ Maximale Konfiguration
Betriebstemperaturbereich: -20°C - 70°C @ Volllast
Lagertemperaturbereich: -40°C - 80°C @ Nicht kondensierend
Systemintegration und Hardware-Setup
Der Einsatz der LK220 modularen SPS in rauen Industrieumgebungen erfordert eine ordnungsgemäße Rückwandplatineninstallation und geschirmte Verkabelungspraktiken. Die Controller-Racks unterstützen im laufenden Betrieb austauschbare I/O-Module, Netzteile und Kommunikationsprozessoren, wodurch Wartungsteams Komponenten ersetzen können, ohne das Hauptsystem abzuschalten. Ingenieure müssen die Dual-Rack-Architektur in geerdeten Stahlgehäusen montieren und Hochspannungsstromleitungen von Niederspannungs-Analog- und Digitalsignalkabeln trennen, um elektromagnetische Störungen zu eliminieren.
Geschirmte Twisted-Pair-Kabel sollten über niederohmige Anschlusspfade an dedizierten Erdungsschienen enden. Duale Ethernet-Ports und Profibus-DP-Leitungen erfordern Ring- oder redundante Stern-Topologien, um die deterministische Paketzustellung bei Einzelfall-Kabelausfällen aufrechtzuerhalten. Richtige Abschlusswiderstände an Feldbusleitungen verhindern Signalreflexionen und Paketkorruption über industrielle Langstreckennetzwerke.
Zuverlässigkeit und Umweltbeständigkeit
Industrieanlagen setzen Automatisierungshardware extremen Temperaturschwankungen, Schwebstoffen in der Luft und korrosiven chemischen Wirkstoffen aus. Die LK220-Serie begegnet diesen Herausforderungen durch eine Schutzlackierung (Conformal Coating), die auf alle gedruckten Schaltungen aufgetragen wird und die Schaltkreise vor Feuchtigkeit, Salznebel und Schimmelwachstum schützt.
Das Wärmemanagement basiert auf natürlicher Konvektionskühlung und arbeitet zuverlässig in einem Umgebungstemperaturspektrum von -20°C bis 70°C. Hochwertige industrielle Halbleiterkomponenten gewährleisten eine hohe mittlere Betriebsdauer zwischen Ausfällen (MTBF), während redundante Stromeingangsmodule die zentrale Verarbeitungseinheit vor plötzlichen Netzzuflüssen und Phasenverlusten schützen.
Auswahlempfehlung und alternative Optionen
Die Auswahl des geeigneten Controllermodells hängt von der Systemgröße, der I/O-Punkt-Dichte und den Anforderungen an Kommunikationsprotokolle ab. Beijing Zhongping Technology bietet fachkundige ingenieurtechnische Unterstützung für Querverweis-Dimensionierung und Systemmigrationsstrategien.
Bei der Evaluierung von Alternativen innerhalb derselben Produktfamilie können Integratoren den LK216 für kompakte Installationen in Betracht ziehen, die 24 MB Speicher benötigen, oder auf den LK224 für große Anlagen skalieren, die 64 MB Speicher und erweiterte Kommunikationskanäle erfordern. Die Anpassung der Prozessorkapazität an die Anwendungsanforderungen gewährleistet eine optimale Speicherzuweisung und Abtastzyklusleistung.
Häufig gestellte Fragen (FAQ)
1. Wie lange ist die Standardlieferzeit für die Komponenten der HollySys LK220 modularen SPS?
Standard-Lagerartikel werden innerhalb von 3 bis 5 Werktagen versandt, während kundenspezifische Konfigurationspakete eine spezifische Terminplanung basierend auf dem Fabrikbestand erfordern.
2. Welche Gewährleistung gilt für dieses speicherprogrammierbare Steuerungssystem?
Alle von Beijing Zhongping Technology gelieferten Einheiten beinhalten eine umfassende 12-monatige technische Gewährleistung, die Herstellungsfehler und Hardwaredefekte abdeckt.
3. Unterstützt der LK220 Controller den Austausch von I/O-Modulen im laufenden Betrieb (Hot-Swapping)?
Ja, die modulare Architektur ermöglicht den Live-Austausch von Netzteilen, Kommunikationskarten und Standard-I/O-Modulen ohne Unterbrechung aktiver Regelkreise.
4. Welche Programmiersoftware ist für die Konfiguration des LK220-Systems erforderlich?
Der Controller nutzt die proprietäre Engineering-Softwareumgebung von HollySys, die den Standards IEC 61131-3 für Anweisungsliste/KOP, Strukturierter Text und Funktionsplanprogrammierung entspricht.
5. Wie funktioniert der Dual-Rack-Redundanzmechanismus bei einem CPU-Ausfall?
Die sekundäre Standby-CPU synchronisiert kontinuierlich Betriebsdaten mit der primären Einheit und führt bei Erkennung eines Hardwarefehlers innerhalb von Millisekunden eine nahtlose Umschaltung durch.
6. Was ist die maximale Betriebstemperaturgrenze für Standardinstallationen?
Das System arbeitet zuverlässig bis zu 70°C, vorausgesetzt, es werden eine ordnungsgemäße Schrankbelüftung und Freiräume um jedes Modul-Rack herum eingehalten.
7. Sind die Kommunikationsports gegen elektrische Überspannungen isoliert?
Ja, integrierte Ethernet- und serielle Kommunikationsports verfügen über eine galvanische Trennung, um interne Verarbeitungskomponenten vor Feldetransienten zu schützen.
8. Kann sich der LK220 in SCADA-Systeme (Supervisory Control and Data Acquisition) von Drittanbietern integrieren?
Ja, die native Unterstützung für industrielle Standardprotokolle wie Modbus TCP und OPC UA ermöglicht einen nahtlosen Datenaustausch mit übergeordneten Softwareplattformen.
9. Wie werden remanente Datenvariablen bei unerwarteten Stromausfällen geschützt?
Interne Flash-Speicher- und batteriegestützte RAM-Bereiche sichern kritische Prozessvariablen und Systemregister, ohne dass externe unterbrechungsfreie Stromversorgungen erforderlich sind.
10. Welche Diagnosewerkzeuge stehen zur Fehlerbehebung bei Netzwerkkommunikationsfehlern zur Verfügung?
Die Diagnosetools der Engineering-Software zeigen Live-Paketstatistiken, Verbindungsstatus und Fehlerprotokolle für Profibus-DP- und Ethernet-Kommunikationskanäle in Echtzeit an.
