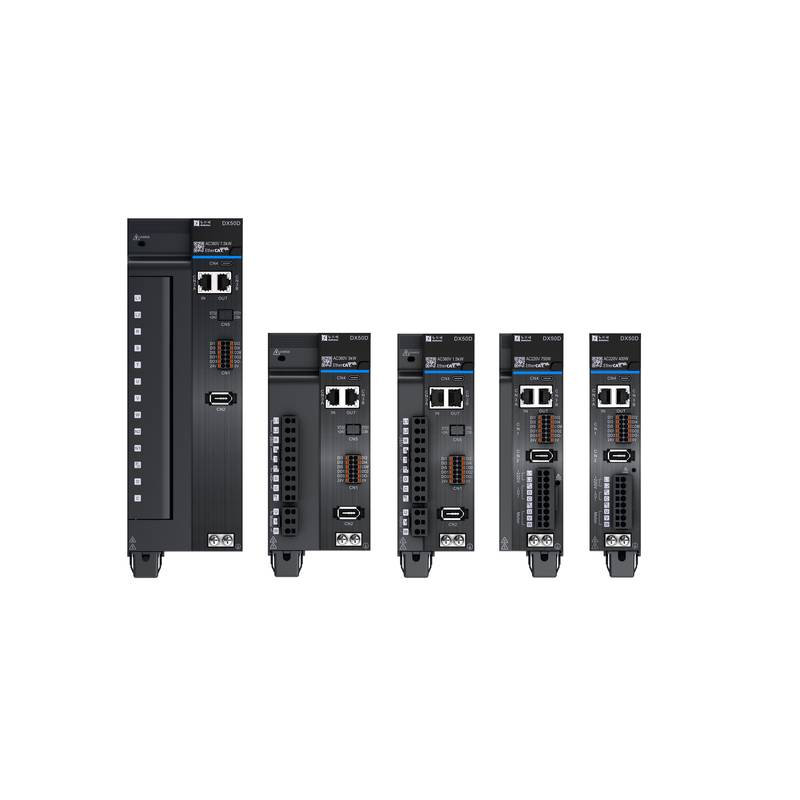

Die Servoantriebsserie HollySys DX50 mit EtherCAT-Bus-Typ bietet eine hochleistungsfähige, präzise Bewegungssteuerung, die auf industrielle Automatisierungsaufgaben im Klein- und Mittelleistungsbereich zugeschnitten ist. Mit robuster Ethernet-basierter Kommunikation und schneller Multi-Achsen-Netzwerkkoordination über Host-Controller bewältigen diese Antriebe anspruchsvolle Hochgeschwindigkeits-Synchronisationen. Beijing Zhongping Technology unterstützt industrielle Systemintegratoren durch die Lieferung dieser fortschrittlichen Hardware zusammen mit umfassender lokaler technischer Beratung.
In der Automatisierungstechnik treten bei der Hochgeschwindigkeits-Mehrachsinterpolation häufig Bandbreitenbegrenzungen, Netzwerklatenzen und starke mechanische Vibrationen auf. Die Serie HollySys DX50 begegnet diesen Engpässen durch die Nutzung nativer EtherCAT-Kommunikationsprotokolle, die eine deterministische Datenübertragung und eine Synchronisation im Mikrosekundenbereich über komplexe Fertigungslinien hinweg gewährleisten. Diese Antriebsarchitektur wurde für Präzisionsmaschinen entwickelt und verarbeitet hochfrequente Regelkreise, um Schleppfehler zu minimieren und Resonanzen zu unterdrücken. Durch die Kombination flexibler Leistungstopologien mit fortschrittlichen internen Bremswiderstandskonfigurationen behält die Hardware ihre thermische Stabilität und Betriebskontinuität unter kontinuierlichen Hochlastzyklen bei.
Technische Spezifikationen
Serie: DX50-EtherCAT @ Industrielle Automatisierung
Protokollunterstützung: EtherCAT @ Ethernet-Schnittstelle
Leistungsbereich: 0.2 kW - 7.5 kW @ 50Hz/60Hz
Eingangsspannung 220V: Einphasig / Dreiphasig 200 VAC - 240 VAC @ 50Hz/60Hz
Eingangsspannung 380V: Dreiphasig 380 VAC - 480 VAC @ 50Hz/60Hz
Model DX50D-S2-020-E Power: 0.2 kW @ 220 VAC
Model DX50D-S2-020-E Continuous Input Current: 2.3 Arms @ 200 VAC
Model DX50D-S2-020-E Continuous Output Current: 1.6 Arms @ 220 VAC
Model DX50D-S2-020-E Max Output Current: 5.8 Arms @ 220 VAC
Model DX50D-S2-040-E Power: 0.4 kW @ 220 VAC
Model DX50D-S2-040-E Continuous Input Current: 4.0 Arms @ 200 VAC
Model DX50D-S2-040-E Continuous Output Current: 2.8 Arms @ 220 VAC
Model DX50D-S2-040-E Max Output Current: 10.1 Arms @ 220 VAC
Model DX50D-S2-075-E Power: 0.75 kW @ 220 VAC
Model DX50D-S2-075-E Continuous Input Current: 7.9 Arms @ 200 VAC
Model DX50D-S2-075-E Continuous Output Current: 5.5 Arms @ 220 VAC
Model DX50D-S2-075-E Max Output Current: 16.9 Arms @ 220 VAC
Model DX50D-S2-075-E Built-in Resistor Value: 50 Ω @ 50 W
Model DX50D-T2-100-E Power: 1.0 kW @ 220 VAC
Model DX50D-T2-100-E Continuous Input Current: 9.6 Arms @ Einphasig 220V
Model DX50D-T2-100-E Continuous Output Current: 7.6 Arms @ 220 VAC
Model DX50D-T2-100-E Max Output Current: 23.0 Arms @ 220 VAC
Model DX50D-T2-100-E Built-in Resistor Value: 25 Ω @ 80 W
Model DX50D-T2-150-E Power: 1.5 kW @ 220 VAC
Model DX50D-T2-150-E Continuous Input Current: 12.8 Arms @ Einphasig 220V
Model DX50D-T2-150-E Continuous Output Current: 11.6 Arms @ 220 VAC
Model DX50D-T2-150-E Max Output Current: 32.0 Arms @ 220 VAC
Model DX50D-T2-150-E Built-in Resistor Value: 25 Ω @ 80 W
Model DX50D-T3-100-E Power: 1.0 kW @ 380 VAC
Model DX50D-T3-100-E Continuous Input Current: 2.4 Arms @ 380 VAC
Model DX50D-T3-100-E Continuous Output Current: 3.5 Arms @ 380 VAC
Model DX50D-T3-100-E Max Output Current: 11.0 Arms @ 380 VAC
Model DX50D-T3-100-E Built-in Resistor Value: 100 Ω @ 80 W
Model DX50D-T3-150-E Power: 1.5 kW @ 380 VAC
Model DX50D-T3-150-E Continuous Input Current: 3.6 Arms @ 380 VAC
Model DX50D-T3-150-E Continuous Output Current: 5.4 Arms @ 380 VAC
Model DX50D-T3-150-E Max Output Current: 14.0 Arms @ 380 VAC
Model DX50D-T3-150-E Built-in Resistor Value: 100 Ω @ 80 W
Model DX50D-T3-200-E Power: 2.0 kW @ 380 VAC
Model DX50D-T3-200-E Continuous Input Current: 5.6 Arms @ 380 VAC
Model DX50D-T3-200-E Continuous Output Current: 8.4 Arms @ 380 VAC
Model DX50D-T3-200-E Max Output Current: 20.0 Arms @ 380 VAC
Model DX50D-T3-200-E Built-in Resistor Value: 50 Ω @ 80 W
Model DX50D-T3-300-E Power: 3.0 kW @ 380 VAC
Model DX50D-T3-300-E Continuous Input Current: 8.0 Arms @ 380 VAC
Model DX50D-T3-300-E Continuous Output Current: 11.9 Arms @ 380 VAC
Model DX50D-T3-300-E Max Output Current: 30.0 Arms @ 380 VAC
Model DX50D-T3-300-E Built-in Resistor Value: 50 Ω @ 80 W
Model DX50D-T3-500-E Power: 5.0 kW @ 380 VAC
Model DX50D-T3-500-E Continuous Input Current: 12.0 Arms @ 380 VAC
Model DX50D-T3-500-E Continuous Output Current: 16.5 Arms @ 380 VAC
Model DX50D-T3-500-E Max Output Current: 42.0 Arms @ 380 VAC
Model DX50D-T3-500-E Built-in Resistor Value: 35 Ω @ 100 W
Model DX50D-T3-600-E Power: 6.0 kW @ 380 VAC
Model DX50D-T3-600-E Continuous Input Current: 16.0 Arms @ 380 VAC
Model DX50D-T3-600-E Continuous Output Current: 20.8 Arms @ 380 VAC
Model DX50D-T3-600-E Max Output Current: 53.0 Arms @ 380 VAC
Model DX50D-T3-600-E Built-in Resistor Value: 35 Ω @ 100 W
Model DX50D-T3-750-E Power: 380 VAC @ 7.5 kW
Model DX50D-T3-750-E Continuous Input Current: 21.0 Arms @ 380 VAC
Model DX50D-T3-750-E Continuous Output Current: 25.7 Arms @ 380 VAC
Model DX50D-T3-750-E Max Output Current: 65.0 Arms @ 380 VAC
Model DX50D-T3-750-E Built-in Resistor Value: 35 Ω @ 100 W
Kühlverfahren: Natürliche Konvektion oder Zwangslüftung @ Gehäuseabhängig
Überspannungskategorie: III @ IEC-Normen
Systemintegration und Hardware-Setup
Eine ordnungsgemäße physische Installation und Schaltschranklayout sind nach wie vor entscheidend für die Aufrechterhaltung der Signalintegrität in EtherCAT-Bewegungsnetzwerken mit hoher Geschwindigkeit. Installateure müssen geschirmte Twisted-Pair-Ethernet-Kabel fern von Hochspannungsstromleitungen verlegen, um elektromagnetische Störungen und Paketverluste zu verhindern. Erdungsplatten sollten einen niederohmigen Pfad zur Erde herstellen und Erdschleifen abmildern, die empfindliche Geberrückführungsloops stören können. Stellen Sie sicher, dass um Einheiten mit natürlicher Konvektion und lüftergekühlten Einheiten ausreichend Freiraum vorhanden ist, um die Anforderungen an die Wärmeableitung in geschlossenen Schaltschränken zu erfüllen.
Zuverlässigkeit und Umweltbeständigkeit
Hardware für die industrielle Automatisierung erfordert eine gleichbleibende Leistung in rauen Fabrikumgebungen, die thermischen Schwankungen und mechanischen Stößen ausgesetzt sind. Die DX50-Architektur beinhaltet die Einhaltung der Überspannungskategorie III und schützt interne Leistungsstufen vor Netzschwankungen. Optimierte interne thermische Designs minimieren die Bauteilbelastung bei hohen Spitzenstrombedarf. Diese strukturelle Widerstandsfähigkeit garantiert eine verlängerte mittlere Betriebsdauer zwischen Ausfällen (MTBF) in kontinuierlichen, mehrschichtigen Betriebsumgebungen.
Auswahlberatung und alternative Optionen
Die Auswahl des richtigen Antriebsmodells erfordert die Bewertung der kontinuierlichen RMS-Anforderungen, der Spitzendrehmoment-Multiplikatoren und der Versorgungsspannungsgrenzen. Für kompakte Architekturen mit geringerer Leistung bieten die einphasigen 220V-Gehäuse eine kostengünstige Leistung. Für schwere Industriemaschinen bewältigen die dreiphasigen 380V-Varianten größere Lasten sicher. Engineering-Teams können sich von Beijing Zhongping Technology bezüglich professioneller Kreuzreferenzanalysen, Produktauswahlunterstützung und beschleunigtem Zugriff auf lokales Originalinventar beraten lassen.
Häufig gestellte Fragen (FAQ)
1. Was sind die Lieferzeiten und Versandrichtlinien für dringende Bestellungen?
Beijing Zhongping Technology unterhält lokale Lagerhaltungen mit beschleunigten Logistikwegen, um dringende Beschaffungsanfragen schnell zu erfüllen. Standard-Lagerartikel werden innerhalb von vierundzwanzig Stunden nach Auftragsbestätigung versandt.
2. Welche Gewährleistung gilt für diese Hardware der industriellen Automatisierung?
Das Produkt wird durch eine Standard-Herstellergarantie von zwölf Monaten abgesichert, die Materialfehler und werkseitige Verarbeitungsanomalien abdeckt. Erweiterte Servicevereinbarungen können nach Projektprüfung vereinbart werden.
3. Welche Kommunikationsprotokolle unterstützen die Servoantriebe der DX50-Serie?
Die Antriebe verfügen über native Ethernet-physische Schnittstellen, die Standard-EtherCAT-Kommunikationsprotokolle für die Multi-Achsen-Vernetzung unterstützen.
4. Welcher Leistungskapazitätsbereich wird durch diese Serie abgedeckt?
Die Produktpalette reicht von 0.2 kW bis 7.5 kW und deckt verschiedene industrielle Anwendungen im Klein- und Mittelleistungsbereich ab.
5. Wie wird das Wärmemanagement über verschiedene Leistungsgehäuse hinweg gehandhabt?
Gehäuse mit geringerer Leistung nutzen natürliche Konvektionskühlung, während höhere Leistungswerte dedizierte Zwangslüftungskonfigurationen implementieren.
6. Sind interne Bremswiderstände bei allen Hardwarekonfigurationen standardmäßig vorhanden?
Interne Bremswiderstände sind in bestimmte Modelle integriert, während Einheiten mit geringerer Leistung externe Widerstandsmodule erfordern, die den Mindestwiderstandsgrenzen entsprechen.
7. Was sind die primären Eingangsspannungsvarianten, die verfügbar sind?
Die Serie unterteilt sich in ein-/dreiphasige 220V-Varianten und dreiphasige 380V-Varianten, um sich an verschiedene Fabriknetzstandards anzupassen.
8. Können mehrere Antriebe in einer einzigen Netzwerkschleife betrieben werden?
Ja, die EtherCAT-Architektur ermöglicht eine nahtlose Daisy-Chain-Vernetzung mehrerer Servoantriebe, die über einen Master-Host-Controller gesteuert werden.
