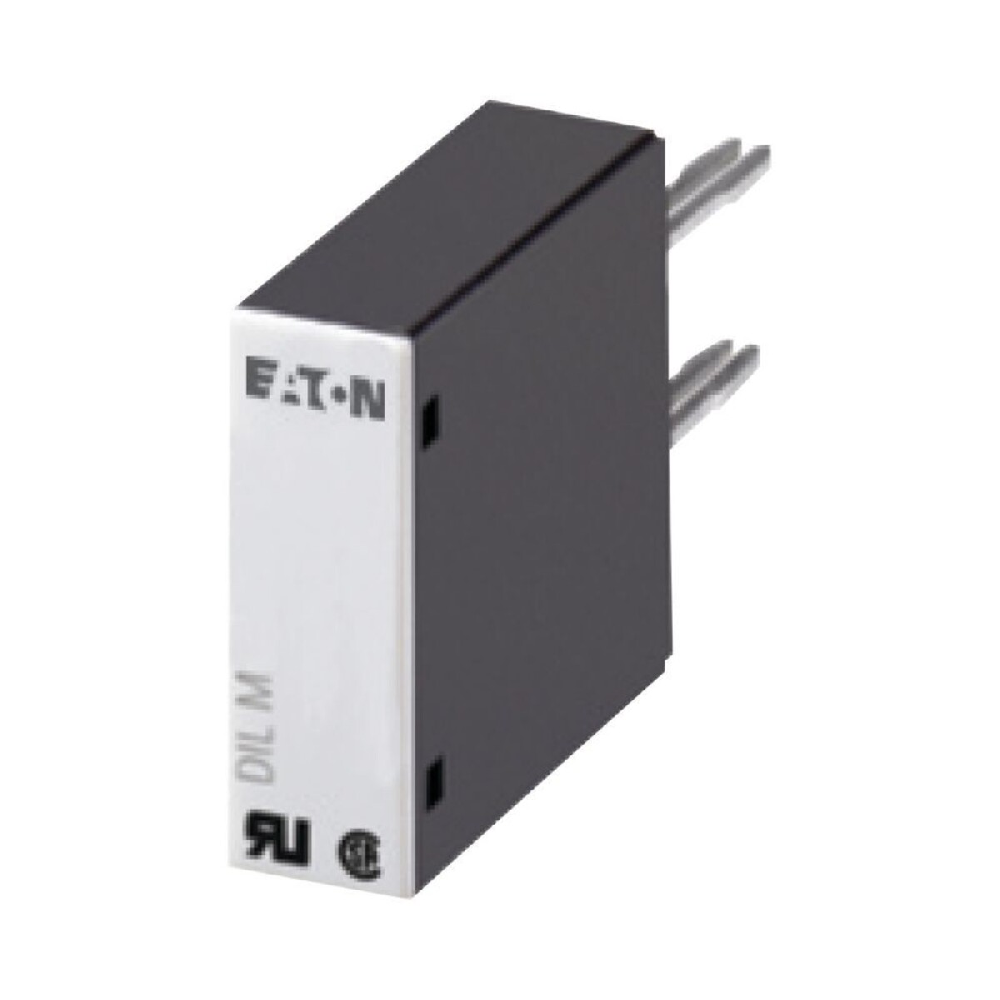

Eaton DILM95-XSPV240 240V Varistor Kontaktor Überspannungsschutz Absorber

Der Eaton DILM95-XSPV240 ist ein spezialisierter Kontaktor Überspannungsschutz entwickelt, um empfindliche Steuerkomponenten vor schädlichen Spannungs-Übergänge zu schützen. Dieses Gerät verwendet einen robusten Varistor Surge Absorber Mechanismus, der entwickelt wurde, um Kontaktorspulen und andere induktive Belastungen vor Spannungsspitzen zu schützen, die häufig während der Schaltvorgänge auftreten. Durch die effektive Klemmung von Überspannungen und die Ablenkung von Überspannungen von kritischen Komponenten gewährleistet dieser Schutz die Betriebsstabilität und verlängert die Lebensdauer von elektrischen Geräten erheblich. Sein spezifisches Design für die Integration in die DILM-Schützer-Serie von Eaton macht es zu einem wesentlichen Bestandteil für die Verbesserung der Systemzuverlässigkeit in der industriellen Automatisierung, Motorsteuerungszentren und Stromverteilungssystemen.

1. Produktüberblick und Kerntechnologiegrundlagen

Der Eaton DILM95-XSPV240 ist ein wichtiges Schutzzubehör für Motorsteuerung und Leistungsschaltkreise. Dieser Kontaktor Surge Protector arbeitet auf dem Prinzip des variablen Widerstands, ein Merkmal, das zentral für seine Varistor Surge Absorber-Technologie ist. Die Kernkomponente ist ein Metalloxidvaristor (MOV), der eine nichtlineare Spannung-Strom-Beziehung besitzt. Unter normalen Betriebsbedingungen, mit Spannungsspiegeln unter seiner Schwelle, behält der Varistor einen hohen Impedanzzustand, wirkt effektiv als offene Schaltung und zieht minimalen Leckstrom. Dadurch kann die Kontaktorspule ohne Störungen funktionieren. Wenn jedoch ein Spannungsschwank auftritt und die Spannungsspannung des Varistors übersteigt, schaltet das Gerät sofort in einen sehr niedrigen Impedanzzustand um einen gesteuerten Kurzschlusspfad zu schaffen, der die schädliche transiente Energie von der Kontaktorspule weg und sicher in den Erdpfad leitet.

Dieses spezifische Modell ist als Plug-in-Zubehör für die Schützer der DILM-Serie von Eaton konzipiert, besonders kompatibel mit DILM40 bis DILM95-Modellen, um eine nahtlose Integration zu gewährleisten, ohne komplexe Verdrahtungsmodifikationen zu erfordern. Das Plug-on-Design vereinfacht die Installation und Wartung und garantiert gleichzeitig eine perfekte elektrische und mechanische Kompatibilität. Das Gerät ist für den kontinuierlichen Betrieb auf Systemen mit Steuerspannungen von 130 bis 240 Volt Wechselstrom ausgelegt, die übliche industrielle Steuerkreisspannungen abdecken. Die Konstruktion umfasst dauerhafte Materialien, die den elektrischen Spannungen und Umweltbedingungen standhalten können, die typischerweise in industriellen Umgebungen gefunden werden, einschließlich Fertigungsanlagen und Prozesssteuerungssystemen, in denen Kontaktoren weit verbreitet werden.

2. Technische Spezifikationen und Leistungsparameter

Der DILM95-XSPV240 Varistor Surge Absorber zeichnet sich durch einen gut definierten Satz von elektrischen und Betriebsparametern aus, die seine Anwendungsgrenzen bestimmen. Das Gerät ist für einen Nennspannungsbereich von 130 bis 240 Volt AC ausgelegt, was es für einphasige Steuerschaltungen geeignet macht, die in industriellen Umgebungen üblich sind. Seine Spannungsspannleistung ist genau kalibriert, um bei einer Schwelle etwas über dem Spitzenwert der Nennspannung zu aktivieren, wodurch es während des normalen Betriebs inaktiv bleibt und gleichzeitig schnell auf Überspannungsereignisse reagiert.

Der thermische Betriebsbereich dieses Kontaktors Spannungsschutz erstreckt sich von -25 Grad Celsius bis +60 Grad Celsius, garantiert zuverlässige Leistung sowohl in kalten Einstartsbedingungen als auch in warmen elektrischen Schrankumgebungen. Diese breite Temperaturtoleranz ist entscheidend für Anwendungen, die saisonalen Umgebungsschwankungen oder interner Wärmeerzeugung aus dicht verpackten elektrischen Komponenten unterliegen. Die physikalische Konstruktion des Geräts ist kompakt, mit einem schlanken Formfaktor, der eine Installation ohne zusätzlichen DIN-Schienenraum ermöglicht, eine wichtige Überlegung in dicht bevölkerten Bedienfeldern. Die spezifischen Abmessungen erleichtern eine nebeneinandere Montage mit Schützen, ohne benachbarte Komponenten oder Verkabelungskanäle zu stören. Elektrisch weist der Suppressor eine schnelle Reaktionszeit auf, die innerhalb von Nanosekunden von hoher auf niedriger Impedanz übergeht, wodurch der von der geschützten Kontaktorspule gesehene Spannungsspitz auf ein sicheres Niveau begrenzt wird.

3.Design Merkmale und Baudetails

Fortgeschrittene Varistor-Technologie und Materialzusammensetzung

Das Herzstück der Schutzfähigkeit des DILM95-XSPV240 liegt in seinem fortschrittlichen Varistor Surge Absorber-Element. Der Metall-Oxid-Varistor wird aus einer keramischen Zusammensetzung aus Zinkoxidkörnern mit präzisen additiven Dotierungsstoffen formuliert, wodurch ein Multi-Junction-Halbleitergerät entsteht, das vorhersehbare Zerbrechungseigenschaften aufweist. Diese Zusammensetzung ermöglicht es dem Gerät, hohe Überspannungsstromwerte zu bewältigen und gleichzeitig eine stabile Klemmleistung über die gesamte Betriebsdauer aufrechtzuerhalten. Das Gehäuse ist aus hochwertigem, selbstlöschendem thermoplastischen Material gefertigt, das eine ausgezeichnete dielektrische Festigkeit, Schlagfestigkeit und Schutz gegen das Eindringen von Staub und Feuchtigkeit bietet. Die internen elektrischen Anschlüsse sind so konzipiert, dass niedrige Induktivitätswege gewährleistet werden, was entscheidend ist, um schnell steigende Spannungstransenzen ohne impedanzbedingte Leistungsbegrenzungen effektiv zu handhaben.

Plug-On Konnektivität und Systemintegration

Ein herausragendes Merkmal dieses Kontaktors-Überspannungsschutzes ist sein spezielles Steckanschlusssystem, das speziell für die Kontaktoren der Eaton DILM-Serie entwickelt wurde. Diese Schnittstelle eliminiert die Notwendigkeit zusätzlicher Verkabelung zwischen dem Unterdrücker und den Schützspulenanschlüssen und reduziert die Installationszeit und mögliche Verbindungsfehler. Das Plug-on-Design gewährleistet eine korrekte Polarisierung und eine sichere mechanische Befestigung, die einen zuverlässigen Betrieb auch in schwingungsintensiven Umgebungen aufrechterhaltet. Der kompakte Formfaktor ist so konzipiert, dass er genau mit dem Profil des Schützers passt, die Gesamtabmessungen der kombinierten Einheit beibehalten und den ursprünglichen Montagefußabdruck bewahren. Das Design beinhaltet auch visuelle Anzeigen oder mechanische Flaggen in einigen Varianten, um eine schnelle Bestätigung der ordnungsgemäßen Installation zu gewährleisten und die Wartungs- und Fehlerbehebungseffizienz zu verbessern.

4. Anwendungsspektrum und Industrieumsetzung

Die primäre Anwendung des Eaton DILM95-XSPV240 Varistor Surge Protectors ist in Schaltungen, die induktive Belastungen steuern, bei denen Schaltüberspannungen eine erhebliche Bedrohung für die Langlebigkeit von Geräten darstellen. In industriellen Automatisierungssystemen schützen diese Geräte Kontaktorspulen in Motorsteuerzentren, programmierbaren Logiksteuerungsmodulen (SPS) und Steuerrelais vor Spannungsspitzen, die bei der Entspannung induktiver Belastungen erzeugt werden. Durch die Verhinderung von Isolationsabfällen und Spulenverbrennungen reduzieren sie ungeplante Ausfallzeiten und Wartungskosten in Fertigungsanlagen, Fördersystemen und Verarbeitungsanlagen.

Das Gerät findet weit verbreiteten Einsatz in kommerziellen und industriellen Gebäudemanagementsystemen, insbesondere in HVAC-Steuerkreisen, bei denen Kontaktoren Kompressormotoren, Lüftermotoren und Pumpenmotoren verwalten. Die Varistor Surge Absorber-Technologie schützt diese Systeme vor Spannungstrangenzen, die sowohl aus Schaltvorgängen als auch aus externen Quellen entstehen, was die allgemeine Systemzuverlässigkeit erhöht. Weitere Anwendungen umfassen Aufzugssteuerungssysteme, Kran- und Hubsteuerungen, industrielle Beleuchtungssteuerung und Stromverteilungssysteme - im Wesentlichen jede Umgebung, in der elektromechanische Kontaktoren für Schaltvorgänge eingesetzt werden. Die Kompatibilität mit spezifischen Eaton-Kontaktormodellen (DILM40 bis DILM95) macht es besonders relevant für Originalgerätehersteller (OEMs) und Systemintegratoren, die mit standardisierten Eaton-Komponenten arbeiten.

5. Betriebsvorteile und wirtschaftliche Vorteile

Verbesserte Ausrüstungsdauer und reduzierte Ausfallzeiten

Die Implementierung des DILM95-XSPV240 Kontaktor Surge Protectors bietet erhebliche wirtschaftliche Vorteile, indem die Lebensdauer von Kontaktoren und anderen Steuerkomponenten erheblich verlängert wird. Spannungsvergänge, wenn sie nicht kontrolliert werden, verursachen durch ein Phänomen, das als Teilentladung bekannt ist, einen schrittweisen Abbau der Spulenisolation, der schließlich zu einem Isolationsausfall und einem Verbrennung der Spule führt. Durch das Klemmen dieser Transienten auf sichere Niveaus verhindert der Varistor Surge Absorber diesen kumulativen Schaden und verlängert möglicherweise die Lebensdauer des Kontaktors um mehrere Male. Dies führt direkt zu reduzierten Ersatzteilkosten, niedrigeren Wartungsarbeitskosten und minimierten Produktionsunterbrechungen aufgrund von Ausrüstungsausfällen.

Verbesserte Systemzuverlässigkeit und Lärmunterdrückung

Neben dem Schutz vor katastrophalen Ausfällen verbessert diese Überspannungsunterdrückungseinrichtung die allgemeine Systemzuverlässigkeit, indem sie Fehlbetrieb von Steuerschaltungen verhindert, die durch elektrisches Lärm verursacht werden. Spannungsspitzen können manchmal als Steuersignale von empfindlichen elektronischen Komponenten falsch interpretiert werden, was zu erratischem Verhalten oder falschem Auslösen führt. Die DILM95-XSPV240 unterdrückt diese Spitzen an ihrer Quelle, sorgt für sauberere Leistung für die Steuerspulen und reduziert elektromagnetische Störungen (EMI) Emissionen von den Schaltkontakten. Diese Geräuschunterdrückungsfähigkeit ist besonders wertvoll in Anlagen mit sensiblen elektronischen Geräten wie Sensoren, Kommunikationssystemen und computerbasierten Steuersystemen, in denen elektrischer Rausch die Datenintegrität und die Signalgenauigkeit beeinträchtigen kann.

Häufig gestellte Fragen (FAQs)

Was ist das grundlegende Betriebsprinzip hinter der Varistor-Technologie, die in diesem Überspannungsdämpfer verwendet wird?

Der DILM95-XSPV240 verwendet einen Metalloxidvaristor (MOV) als Kernschutzelement. Dieses Bauteil weist eine nicht lineare Spannungs-Strom-Eigenschaft auf, die einen hohen Widerstand unter normalen Betriebsbedingungen aufrechterhalt, aber schnell auf einen sehr niedrigen Widerstand schaltet, wenn Spannungen ausgesetzt sind, die seine Schwelle überschreiten. Dieser sofortige Übergang (innerhalb von Nanosekunden auftretend) schafft einen Kurzschlusspfad, der die Überspannungsenergie von der geschützten Kontaktorspule entfernt und die Spannung effektiv auf ein sicheres Niveau klemmt. Sobald die Überspannung abnimmt, kehrt der Varistor automatisch in seinen hohen Impedanzzustand zurück, der keine Rückstellung oder Eingriff erfordert.

Wie unterscheidet sich dieser Kontaktor Überspannungsschutz von einer Standard RC Snubber Schaltung?

Während beide Geräte Überspannungsunterdrückung bieten, arbeitet der Varistor-Überspannungsabsorber im DILM95-XSPV240 auf einem Spannungsspannungsprinzip, während ein RC-Snubber arbeitet, indem er Energie durch kapazitive Speicherung und resistive Ableitung absorbiert. Der varistor-basierte Schutz bietet in der Regel schnellere Reaktionszeiten und bessere Leistung für kurze Dauer, hohe Amplitude Spannungsspitzen. Im Gegensatz dazu können RC-Snubber effektiver für die Steuerung der Rate des Spannungsanstiegs (dv / dt) und die Reduzierung von Kontaktbogen sein. Das Plug-on-Design der Eaton-Einheit bietet spezifische Kompatibilität mit DILM-Schaltern, wodurch für diskrete RC-Komponenten keine Verdrahtungsanschlüsse erforderlich sind.

Was sind die wichtigsten Überlegungen bei der Auswahl dieses spezifischen Modells für eine Anwendung?

Zu den primären Auswahlkriterien gehören die Kompatibilität mit dem spezifischen Eaton DILM-Kontaktormodell (die physikalische und elektrische Abstimmung gewährleistet), die Betriebsspannung der Steuerschaltung (die im Bereich von 130-240 V AC dieses Geräts fallen muss) und die Umgebungsbedingungen (insbesondere Temperaturextreme). Darüber hinaus sollte die Schwere der Überspannungsumgebung berücksichtigt werden; Anwendungen mit häufigen oder energieintensiven Übergängen können trotz des Vorhandenseins dieses Geräts von zusätzlichem Schutz profitieren. Auch die physikalischen Raumbeschränkungen um den Kontaktor herum sollten überprüft werden, um sicherzustellen, dass das Unterdrückermodul ohne Störungen installiert werden kann.

Benötigt dieses Überspannungsschutzgerät regelmäßige Tests oder Ersatz?

Spannungsschutzgeräte auf Basis von Varistorn haben eine endliche Lebensdauer, die durch die Anzahl und den Energiegehalt der von ihnen absorbierten Spannungen bestimmt wird. Obwohl in der Regel keine regelmäßige Prüfung vorgeschrieben ist, wird empfohlen, das Gerät zu ersetzen, nachdem es einem bekannten großen Überspannungsereignis ausgesetzt wurde oder als Teil der vorbeugenden Wartung während wichtiger Systemüberholungen. Einige erweiterte Versionen können Verschleißindikatoren enthalten, aber der Standard DILM95-XSPV240 verfügt nicht über solche visuellen Indikatoren. In kritischen Anwendungen kann die periodische Messung des Leckstroms des Varistors Einblick in seinen Abbruchstand geben, obwohl dies spezialisierte Ausrüstung erfordert.

Kann dieser Suppressor mit Kontaktoren anderer Hersteller oder verschiedenen Eaton Produktlinien verwendet werden?

Der DILM95-XSPV240 ist speziell als Steckzubehör für die DILM-Serie von Eaton entwickelt, insbesondere die Modelle DILM40 bis DILM95. Seine physikalische Anschlussschnittstelle ist auf diese spezifischen Schützarten zugeschnitten, wodurch eine direkte physikalische und elektrische Kompatibilität mit Nicht-DILM-Schützen oder Produkten anderer Hersteller unwahrscheinlich ist. Zum Schutz anderer Geräte oder Kontaktormarken sind alternative Überspannungsunterdrückungslösungen mit geeigneten Verbindungsmethoden erforderlich. Allerdings könnte die grundlegende Varistor Surge Absorber Technologie in verschiedenen Formfaktoren implementiert werden, die für diese Anwendungen geeignet sind.
