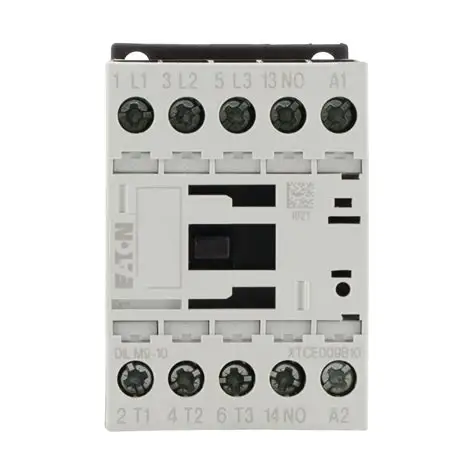

Der Eaton DILM9-10 (230V50/60Hz) ist ein erstklassiges Beispiel für einen Dreiphasenkontaktor, der speziell für robuste industrielle Motorenkontaktoranwendungen entwickelt wurde. Als kritischer Bestandteil in industriellen Steuersystemen dient dieses Gerät dem grundlegenden Zweck der Fernschaltung und Steuerung von Dreiphasenmotoren und anderen leistungsstarken elektrischen Belastungen. Mit seinem optimierten Design für zuverlässige Leistung in anspruchsvollen Umgebungen verkörpert dieser Schützer das Erbe von Eaton bei elektrischen Steuerlösungen, die zuvor unter der Marke Moeller bekannt waren.
Dieses Modell gehört zur DILM-Serie von Eaton, die weltweit für ihre kompakten Abmessungen und außergewöhnliche Schaltzuverlässigkeit anerkannt ist. Der Dreiphasenkontaktor ist für Motorbelastungen bis zu 4 kW ausgelegt und eignet sich für ein breites Spektrum an industriellen Anwendungen. Was den DILM9-10 (230V50/60Hz) in der Landschaft der industriellen Motorschützprodukte unterscheidet, ist seine spezifische Spulenspannung von 230V AC bei 50/60Hz, die eine direkte Kompatibilität mit Standard-industriellen Steuerspannungen ermöglicht, ohne zusätzliche Transformatoren oder Umwandlungsmodule zu erfordern.
Das Betriebsprinzip dieser elektromechanischen Vorrichtung konzentriert sich auf ein elektromagnetisches System, das bei Belegung mehrere Kontaktsätze betätigt. Bei der Anwendung der Steuerspannung auf die Spule bewegt das resultierende Magnetfeld einen Anker, der drei Hauptleistungskontakte gleichzeitig schließt, so dass Strom zum angeschlossenen Dreiphasenmotor oder einer anderen Last fließt. Dieser Mechanismus bietet ein sicheres und zuverlässiges Mittel zur Leistungsschaltung, das die Niederspannungssteuerschaltung von der Hochleistungslastschaltung isoliert.
2 Technische Spezifikationen und Leistungsdaten
Der Eaton DILM9-10 (230V50/60Hz) Dreiphasenkontaktor bietet spezifische Leistungsmerkmale, die ihn für industrielle Motorsteueranwendungen geeignet machen:
Elektrische Bewertungen: Dieser industrielle Motorschalter verfügt über einen Nennstrom von 9A bei 400V AC, mit einer maximalen Schaltleistung von 4kW für Standard-Dreiphasenmotoranwendungen. Das Gerät verwendet drei normalerweise offene (NO) Hauptkontakte plus einen Hilfskontakt, der Flexibilität für die Leistungsschaltung und die Steuerschaltungssignalisierung bietet. Die Spule arbeitet bei 230V AC mit 50/60Hz Frequenzkompatibilität, die eine breite Anwendbarkeit in verschiedenen regionalen elektrischen Systemen gewährleistet.
Mechanische Konstruktion und Abmessungen: Der Schützer weist einen kompakten Formfaktor mit einer Breite von nur 45 mm auf, was eine hohe Dichte in Steuertafeln ermöglicht. Es unterstützt mehrere Montageoptionen, einschließlich DIN-Schieneninstallation und Plattenmontage, die Installationsflexibilität für verschiedene Gehäusetypen bietet. Die Schraubenklemmverbindungen bieten eine sichere Verkabelung sowohl für die Haupt- als auch für die Steuerkreise und gewährleisten zuverlässige Verbindungen unter den in industriellen Umgebungen typischen Vibrationsbedingungen.
Leistung und Haltbarkeit: Dieser Dreiphasenkontaktor ist für eine lange Lebensdauer konzipiert und bietet eine beeindruckende mechanische Haltbarkeit von 10.000.000 Betrieben. Es erhält eine stabile Leistung über einen weiten Temperaturbereich von -25 ° C bis + 60 ° C, die rauen industriellen Umgebungen unterhält. Das Gerät zeigt außergewöhnliche elektrische Ausdauer mit einer Nennfrequenz von bis zu 9000 Zyklen pro Stunde und unterstützt Anwendungen, die häufige Starts und Stopps erfordern.
3 Hauptmerkmale und technologische Vorteile
3.1 Energieeffizienz und Wirtschaftlichkeit
Der DILM9-10 (230V50/60Hz) industrieller Motorschalter umfasst fortschrittliche Technik, die die Energieeffizienz während seines gesamten Betriebs betont. Das Gerät weist bei normalem Betrieb eine bemerkenswert geringe Wärmeabfuhr von nur 3W auf, was zu einer reduzierten thermischen Belastung in Steuerschränken beiträgt. Diese Eigenschaft minimiert nicht nur Energieverschwendung, sondern verringert auch den Kühlbedarf für geschlossene Platten, was zu niedrigeren Gesamtsystemkosten führt. Das elektromagnetische System des Kontaktors ist für einen geringen Stromverbrauch optimiert, während eine zuverlässige Kontaktkraft erhalten wird, was eine erhebliche Verbesserung gegenüber früheren Generationen der Kontaktortechnologie darstellt.
Eaton hat zusätzliche energiesparende Funktionen in das Design integriert, einschließlich minimaler Standby-Leistungsanforderungen für den Spulenkreislauf. Der Dreiphasenkontaktor verwendet hochwertige magnetische Materialien, die Wirbelstromverluste reduzieren und die Gesamteffizienz verbessern. Diese Effizienzüberlegungen entsprechen den globalen Energiestandards und tragen durch die Reduzierung des CO2-Fußabdrucks bei Motorsteuerungsanwendungen zu nachhaltigen industriellen Betrieben bei.
3.2 Verbesserungen der Haltbarkeit und Zuverlässigkeit
Robustes mechanisches Design: Die DILM9-10 (230V50 / 60Hz) ist mit einem besonderen Schwerpunkt auf mechanische Widerstandsfähigkeit entwickelt und verfügt über integrierte Stoßbeständigkeit, die es ermöglicht, den Strengenheiten schwerer industrieller Anwendungen standzuhalten. Der Mechanismus des Kontaktors ist präzise entwickelt, um Kontaktabspringen zu verhindern und einen positiven Kontaktdruck während seiner gesamten Lebensdauer zu gewährleisten, was für die Aufrechterhaltung zuverlässiger Schaltungsverbindungen in schwingungsintensiven Umgebungen entscheidend ist.
Langlebigkeit des Kontaktsystems: Der Dreiphasenkontaktor verwendet Legierungskontakte auf Silberbasis mit speziellen Lichtbogenunterdrückungsfunktionen, die die Kontakterosion während der Schaltvorgänge minimieren. Diese fortschrittliche Kontakttechnologie verlängert die elektrische Lebensdauer des Geräts erheblich, insbesondere in anspruchsvollen AC-3-Schaltanwendungen, die typisch für den Motorstart sind. Die Lichtbogenkammer-Konstruktion erleichtert die schnelle Löschung des Lichtbogens beim Unterbrechen von Motorströmen, schützt die Kontakte und erhält stabile Leistungsmerkmale über Tausende von Schaltzyklen.
3.3 Sicherheits- und Schutzmerkmale
Der Eaton DILM9-10 (230V50/60Hz) beinhaltet umfassende Sicherheitsbewegungen in seinem Design. Das Gerät verfügt über eine Isolationsspannung von 690V, die einen erheblichen Margin über seine 400 V Betriebsschwalt hinaus für einen verbesserten Personal- und Systemschutz bietet. Die klare Trennung zwischen Spulenkreis und Leistungskontakten sowie ausreichende Kriech- und Freiabstände verhindern einen versehentlichen Kontakt und gewährleisten die Betriebssicherheit. Das Design des Kontaktors umfasst Schutz vor versehentlichem Kontakt mit lebenden Teilen und erfüllt internationale Sicherheitsstandards für industrielle Steuergeräte.
4 Anwendungsbereiche und Industrielösungen
Der Eaton DILM9-10(230V50/60Hz) Industriemotorschalter findet aufgrund seiner vielseitigen Leistungsmerkmale Anwendung in verschiedenen Branchen:
Industrielle Automatisierung und Motorsteuerung: Als spezieller Dreiphasenkontaktor eignet sich dieses Gerät ideal zur Steuerung von Dreiphaseninduktionsmotoren in der Fertigungs- und Verarbeitungsindustrie. Es dient in der Regel in Anwendungen, die häufigen Start und Stoppen von Motoren erfordern, wie Fördersysteme, Kompressoren und Werkzeugmaschinen. Das kompakte Design und die zuverlässige Leistung des Kontaktors machen ihn besonders wertvoll in Fabrikautomationssystemen, bei denen eine SPS-basierte Steuerung implementiert wird.
Gebäudeautomation und Infrastruktur: Neben traditionellen industriellen Einstellungen erweist sich dieser industrielle Motorschalter als effektiv in Gebäudemanagementsystemen zur Steuerung von HVAC-Geräten, Pumpen, Lüftern und Beleuchtungskreisen. Durch die 230V-Spulenspannungskompatibilität ist es direkt von den Ausgängen des Gebäudemanagementsystems ohne zusätzliche Schnittstellenkomponenten bedienbar. Seine robuste Konstruktion standet den Umweltbedingungen in elektrischen Räumen und mechanischen Räumen.
Spezialisierte industrielle Anwendungen: Die technischen Eigenschaften des Kontaktors machen es für spezialisierte Anwendungen in Sektoren wie Schienenverkehr und Maschinenbau geeignet. In diesen anspruchsvollen Umgebungen bietet das Gerät eine zuverlässige Schaltung für Hilfsausrüstungen und Stromverteilungssysteme. Der breite Betriebstemperaturbereich von -25°C bis +60°C gewährleistet Leistungsstabilität sowohl an klimatisierten als auch an exponierten Industrieorten.
5 Vergleichliche Vorteile auf dem Markt
Der Eaton DILM9-10(230V50/60Hz) Dreiphasenkontaktor bietet im Vergleich zu alternativen Lösungen auf dem Markt verschiedene Vorteile:
Platzeffizienz und Installationsvorteile: Mit seiner kompakten Breite von 45 mm ermöglicht dieser industrielle Motorschalter erhebliche Platzeinsparungen bei Bedienfeld-Designs im Vergleich zu volumiereren Alternativen. Die duale Montagefähigkeit sowohl für die DIN-Schiene- als auch für die Plattenmontage bietet den Installateuren Flexibilität während der Implementierung. Die Schraubenklemmverbindungen unternehmen eine Vielzahl von Leitergrößen und bieten sichere Verbindungen ohne spezielle Werkzeuge, wodurch die Installationszeit und die Komplexität reduziert werden.
Leistung und Lebenszykluswert: Die außergewöhnliche mechanische Lebensdauer von 10.000.000 Betrieben führt zu reduzierten Wartungsanforderungen und geringeren Gesamtbetriebskosten über den gesamten Lebenszyklus des Systems. Die hohe Schaltfrequenzfähigkeit von 9000 Operationen pro Stunde übertrifft viele vergleichbare Geräte und unterstützt Anwendungen mit anspruchsvollen Arbeitszyklen. Diese Leistungsmerkmale machen diesen Dreiphasenkontaktor besonders wertvoll in Anwendungen mit hohem Zyklus, in denen Zuverlässigkeit und Langlebigkeit von höchster Bedeutung sind.
Kompatibilität und Systemintegration: Die DILM9-10 (230V50 / 60Hz) ist mit Systemintegration im Sinne konzipiert und bietet Kompatibilität mit der gesamten Palette von Eaton Zubehör einschließlich Hilfskontakte, mechanische Interlocks und thermische Überlastrelais. Diese Interoperabilität vereinfacht die Systemgestaltung und die Komponentenauswahl für Ingenieure. Die Kompatibilität des Kontaktors mit SmartWire-DT Kommunikationssystemen erhöht sein Integrationspotenzial in modernen automatisierten Umgebungen und bietet einen Weg für erweiterte Steuer- und Überwachungsmöglichkeiten.
6 Leitlinien zur Umsetzung und Integration
6.1 Überlegungen zur Installation
Die richtige Installation des DILM9-10 (230V50/60Hz) Dreiphasenkontaktors erfordert Aufmerksamkeit auf mehrere kritische Faktoren. Das Gerät sollte in einer Orientierung montiert werden, die eine natürliche Luftzirkulation um es herum ermöglicht,Vermeidung der Platzierung an Orten, die übermäßiger Hitze von anderen Geräten ausgesetzt sind. Die Installateure sollten einen ausreichenden Freiraum über und unter dem Schütz für eine ordnungsgemäße Wärmeableitung und zur Erleichterung der Verkabelungstätigkeiten gewährleisten. Die Montagefläche sollte fest und vibrationsfrei sein, um mechanische Belastungen auf die Komponenten zu verhindern und eine ordnungsgemäße Ausrichtung der beweglichen Teile innerhalb des Schützes aufrechtzuerhalten.
Elektrische Anschlüsse müssen nach vorgegebenen Drehmomentwerten erfolgen, um einen richtigen Kontaktdruck zu gewährleisten, ohne die Anschlussstrukturen zu beschädigen. Die Verkabelung sollte ordentlich geleitet werden, um Belüftungswege zu verhindern oder den mechanischen Betrieb des Kontaktors zu stören. Bei Anwendungen mit hohen Umgebungstemperaturen sollte eine mögliche Verringerung der Stromtragfähigkeit des Kontaktors berücksichtigt werden, um eine optimale Leistung und Lebensdauer zu erhalten.
6.2 Kompatibilität und Systemdesign
Steuerungssystemintegration: Die 230V Wechselspulenspannung dieses industriellen Motorschützers macht es direkt kompatibel mit den meisten industriellen Steuerspannungen, was eine einfache Integration mit SPS-Ausgängen, Relaiskontakten und anderen Steuerelementen ermöglicht. Der Einsatz eines Hilfskontakts liefert ein wertvolles Rückkopplungssignal für Steuersysteme zur Überprüfung des Status des Kontaktors. Konstruktionsingenieure können diese Funktion nutzen, um Verriegelungsschaltungen und Sequenzsteuerungssysteme zu erstellen, die die Betriebssicherheit und die Automatisierungsintegrität verbessern.
Koordination mit Schutzgeräten: Eine effektive Umsetzung des DILM9-10 (230V50/60Hz) erfordert eine ordnungsgemäße Koordination mit Schaltungsschutzgeräten wie Kurzschlussschützern und Überlastrelais. Die Bruchkapazität des Kontaktors muss auf den verfügbaren Fehlerstrom des Systems ausgerichtet sein, um einen sicheren Betrieb unter abnormalen Bedingungen zu gewährleisten. Bei Anwendungen zur Motorsteuerung bietet die Kopplung mit geeigneten thermischen Überlastrelais einen umfassenden Schutz vor übermäßigen Strombedingungen, die den Motor oder das Steuersystem beschädigen könnten.
7 Häufig gestellte Fragen (FAQs)
Was ist der primäre Anwendungsunterschied zwischen einem Kontaktor und einem Relais?
Obwohl beide elektromechanische Schalter sind, sind Kontaktoren wie der Eaton DILM9-10 (230V50 / 60Hz) speziell für das Schalten von Hochstromlasten entwickelt, die typischerweise in Dreiphasenmotorsteuerungsanwendungen gefunden werden. Der Hauptunterschied liegt in ihrer Stromtragfähigkeit und Konstruktionsrobustheit. Kontaktoren werden in der Regel für Lasten über 15A eingesetzt und verfügen über spezialisierte Lichtbogenunterdrückungssysteme, langlebigere Kontakte und eine verbesserte Sicherheitssizolation zwischen der Steuerschaltung und der Leistungsschaltung im Vergleich zu allgemeinen Relais.
Kann dieser Kontaktor sowohl für Wechsel- als auch Gleichstromschaltung verwendet werden?
Der DILM9-10 (230V50/60Hz) ist speziell für Wechselstromanwendungen, insbesondere dreiphasige Wechselstrommotorsteuerung, optimiert. Das Design des Lichtbogenunterdrückungssystems, der magnetischen Schaltung und der Kontaktmaterialien sind für den Wechselstrombetrieb entwickelt. Für Gleichstromschaltanwendungen sollten speziell entwickelte Gleichstromschalter verwendet werden, da sie verschiedene Lichtbogenlöschttechniken enthalten, die für Gleichstromunterbrechung geeignet sind.
Welche Wartungsverfahren werden für diesen Kontaktor empfohlen?
Der DILM9-10 (230V50/60Hz) erfordert aufgrund seiner langen mechanischen Lebensdauer von 10.000.000 Betrieben minimale Wartung. Periodische visuelle Inspektionen auf Verschmutzung, Überprüfung sicherer elektrischer Verbindungen und Überhitzungsnachweisungen werden im Rahmen eines umfassenden Präventionsprogramms empfohlen. Die Kontaktspitzen können insbesondere bei Hochfrequenzschaltanwendungen auf übermäßige Erosion geprüft werden, obwohl das silberbasierte Kontaktmaterial unter normalen Betriebsbedingungen eine verlängerte Lebensdauer bietet.
Wie verbessert die SmartWire-DT-Kompatibilität die Funktionalität dieses Kontaktors?
Die SmartWire-DT-Kompatibilität ermöglicht die Integration des DILM9-10(230V50/60Hz) in vernetzte Steuersysteme ohne zusätzliche Schnittstellenmodule. Diese Konnektivität ermöglicht Fernbedienung, Statusüberwachung und Diagnosefunktionen durch ein einheitliches Verkabelungssystem, was die Installationszeit und die Komplexität reduziert. Die Integration mit SmartWire-DT unterstützt moderne industrielle IoT-Anwendungen und liefert wertvolle Betriebsdaten für prädiktive Wartungs- und Systemoptimierungsstrategien.
Welche Sicherheitszertifizierungen besitzt dieser Kontaktor?
Die Kontaktoren der Eaton DILM-Serie verfügen über mehrere internationale Zertifizierungen und Zulassungen, einschließlich UL, CSA, Marine-Zertifizierungen und GOST-R. Diese Zertifizierungen bestätigen, dass das Produkt strenge Sicherheits- und Leistungsstandards in verschiedenen globalen Märkten erfüllt. Die spezifischen Zertifizierungslisten für jedes Modell gewährleisten die Einhaltung der relevanten elektrischen Sicherheitsanforderungen für industrielle Steuergeräte in verschiedenen Regionen und Anwendungen.
