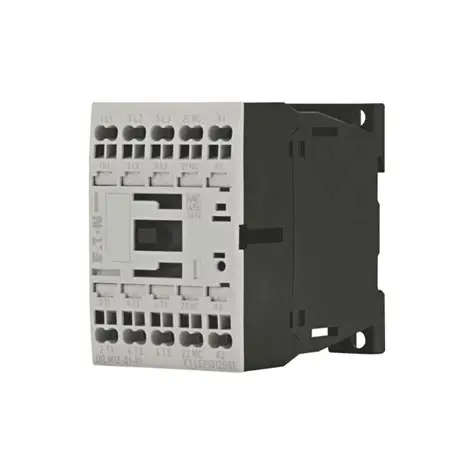

Eaton DILM12-01 Energieeffizienter DIN-Schienenwechselschalter 230V 50Hz

1 Produkteinführung und Übersicht

Der Eaton DILM12-01 (230V50Hz, 240V60Hz) ist ein hervorragendes Beispiel für fortschrittliche elektrische Steuerungstechnologie, die speziell als kompakter, aber leistungsstarker DIN-Schienenschlüssel für industrielle und kommerzielle Anwendungen entwickelt wurde. Als Teil der renommierten xStart C-Serie von Eaton bietet dieser Wechselstromkontaktor zuverlässige Leistung beim Schalten und Steuern von elektrischen Schaltkreisen mit seinem 12 A-Nennstrom und einer 3-poligen Konfiguration. Das Design des Kontaktors spiegelt das Engagement von Eaton wider, modulare, raumsparende Komponenten zu schaffen, die die Installation vereinfachen und gleichzeitig robuste Betriebseigenschaften beibehalten. Mit den optimierten Abmessungen für eine hohe Dichte-Montage erfüllt die DILM12-Serie den wachsenden Bedarf an kompakten Bedienfeld-Designs ohne Kompromisse bei Leistungs- oder Sicherheitsstandards.

Dieses spezielle Modell arbeitet mit einer Spulenspannung von 230 V Wechselstrom bei 50 Hz oder 240 V Wechselstrom bei 60 Hz, so dass es mit Standard-industriellen Steuerspannungen in verschiedenen Regionen kompatibel ist. Die Integration sowohl der DIN-Schiene- als auch der Plattenmontageoptionen bietet Flexibilität für verschiedene Installationsszenarien, von Steuerschränken bis hin zu Industriemaschinen. Als Wechselstromschalter zeichnet er sich in Anwendungen aus, die häufige Schaltvorgänge erfordern, und bietet außergewöhnliche elektrische Haltbarkeit und mechanische Langlebigkeit, die zu reduzierten Wartungsanforderungen und Gesamtbetriebskosten führen. Das Produkt basiert auf der umfangreichen Erfahrung von Eaton in der Motorsteuerung und Stromverteilung und umfasst Funktionen, die die Systemzuverlässigkeit verbessern und gleichzeitig die Installations- und Wartungsverfahren vereinfachen.

2 Technische Spezifikationen und Betriebsparameter

Der Eaton DILM12-01 (230V50Hz, 240V60Hz) verfügt über beeindruckende technische Spezifikationen, die es für eine breite Palette von industriellen Steuerungsanwendungen eignen. Mit einem Nennstrom von 12A bei 400V AC kann dieser Schützer erhebliche elektrische Belastungen bewältigen und gleichzeitig eine konsistente Leistung aufrechterhalten. Das Gerät verfügt über drei normalerweise offene (NO) Hauptkontakte plus einen normalerweise geschlossenen (NC) Hilfskontakt, der sowohl Leistungsschaltung als auch Steuerschaltungsfunktionalität in einer einzigen Einheit bietet. Diese Konfiguration ermöglicht die direkte Steuerung von dreiphasigen Lasten und bietet gleichzeitig ein Rückkopplungssignal für Systemüberwachung oder Verriegelungszwecke.

Elektrische Eigenschaften umfassen eine Regelspannung von 230V AC bei 50Hz oder 240V AC bei 60Hz, mit einer Isolationsspannung von 690V, die einen sicheren Betrieb in verschiedenen elektrischen Umgebungen gewährleistet. Der robuste Aufbau des Kontaktors ermöglicht es, erheblichen Einströmen standzuhalten, was ihn besonders für Motorstartanwendungen geeignet macht. Mechanische Spezifikationen zeigen einen kompakten Formfaktor mit ca. 45 mm Breite, 68 mm Höhe und 125,2 mm Tiefe, der für raumsparende Installationen auf Standard-DIN-Schienen optimiert ist. Mit einem Gewicht von etwa 254 Gramm behält der Schützer ein leichtes Profil, ohne Haltbarkeit oder Leistungsfähigkeiten zu beeinträchtigen.

Die Betriebsgrenzen des DILM12-01 erstrecken sich über einen Temperaturbereich von -25°C bis +60°C und gewährleisten eine zuverlässige Leistung unter anspruchsvollen Umweltbedingungen. Diese breite Temperaturtoleranz, kombiniert mit der Einhaltung internationaler Normen, macht diesen Wechselstromschalter an verschiedene Installationsumgebungen von Fabrikböden bis hin zu elektrischen Räumen anpassbar. Das technische Design des Produktes betont nicht nur die Betriebsleistung, sondern auch die Sicherheit, mit deutlich markierten Anschlüssen und geeigneten Kriechabständen, die zu einem sicheren Betrieb während der gesamten Lebensdauer beitragen.

3 Konstruktionsmerkmale und Baudetails

3.1 Innovative Konstruktion und Materialauswahl

Der Eaton DILM12-01 (230V50Hz, 240V60Hz) verfügt über ein anspruchsvolles modulares Design, das Teil der xStart C-Serie ist und eine nahtlose Integration mit anderen Komponenten im Eaton-Ökosystem ermöglicht. Dieser modulare Ansatz vereinfacht die Konstruktion und Wartung des Systems und gewährleistet gleichzeitig die Kompatibilität im gesamten Produktsortiment. Die Konstruktion des Kontaktors verwendet hochwertige Materialien, die speziell für elektrische Haltbarkeit und mechanische Widerstandsfähigkeit ausgewählt wurden, einschließlich robuster thermoplastischer Gehäuse, die Schutz vor Umweltfaktoren bieten und gleichzeitig langfristige Zuverlässigkeit gewährleisten. Die Schraubenklemmverbindungen bieten sichere Verdrahtungsoptionen, die die Integrität auch unter in industriellen Umgebungen üblichen Vibrationsbedingungen aufrechterhalten.

Intern verfügt der Kontaktor über ein optimiertes elektromagnetisches System, das einen effizienten Betrieb mit geringem Stromverbrauch und minimaler Geräuscherzeugung gewährleistet. Das Design beinhaltet präzisionskonstruierte bewegliche Teile, die den mechanischen Verschleiß reduzieren und zur verlängerten Betriebsdauer des Geräts beitragen. Die Double-Break-Kontakttechnologie verbessert die Schaltleistung und die Lichtbogenunterdrückung, während das silberbasierte Kontaktmaterial eine ausgezeichnete elektrische Leitfähigkeit und Widerstand gegen Schweißen bietet. Diese Konstruktionsmerkmale sorgen gemeinsam dafür, dass dieser DIN-Schienenkontaktor während seiner gesamten mechanischen Lebensdauer von Millionen von Operationen eine konsistente Leistung liefert, was ihn zu einem zuverlässigen Bauteil in kritischen Steuerungsanwendungen macht.

3.2 Sicherheits- und Kontrollkomponenten

Integrierte Sicherheitsmerkmale: Der DILM12-01 enthält fortgeschrittene Lichtbogenlöschkammern, die elektrische Lichtbogen bei Schaltungsunterbrechungen effektiv löschen, die Sicherheit verbessern und die Kontakte vor übermäßiger Erosion schützen. Diese Konstruktion verbessert die elektrische Haltbarkeit des Kontaktors erheblich, insbesondere beim Schalten induktiver Lasten wie Motoren oder Transformatoren.

Hilfskontakt: Der Einsatz eines normalerweise geschlossenen Hilfskontakts bietet wertvolle Flexibilität für Steuerschaltungsanwendungen. Dieser Hilfskontakt kann für elektrische Verriegelung, Statusanzeige oder Rückkopplung der Steuerschaltung verwendet werden und die Funktionalität des Kontaktors über einfache Leistungsschaltung hinaus erweitern.

Übergangsunterdrückung: Obwohl der Kontaktor hauptsächlich für den Wechselstrombetrieb konzipiert ist, enthält er eingebaute elektrische Geräuschunterdrückungsfunktionen, die elektromagnetische Störungen minimieren und die Kompatibilität mit empfindlichen elektronischen Geräten in der gleichen elektrischen Umgebung gewährleisten.

Visuelle Statusanzeige: Die Schützkonstruktion umfasst mechanische Positionsanzeigen, die eine schnelle visuelle Bestätigung des Status des Schützes ermöglichen, was Fehlerbehebungs- und Wartungsverfahren ohne zusätzliche Überwachungsausrüstung erleichtert.

4 Leistungsvorteile und Betriebsvorteile

Der Eaton DILM12-01 (230V50Hz, 240V60Hz) bietet erhebliche Leistungsvorteile, die sich in greifbare Vorteile für die Benutzer übersetzen. Die hohe elektrische Haltbarkeit des Kontaktors ermöglicht es, häufigen Schaltvorgängen ohne Leistungsverlust standzuhalten, was ihn ideal für Anwendungen mit regelmäßigen Start-Stopp-Zyklen macht. Diese Haltbarkeit trägt direkt zu reduzierten Wartungsanforderungen und geringeren Gesamtbetriebskosten über die gesamte Lebensdauer des Produkts bei. Der geringe Stromverbrauch des elektromagnetischen Betriebssystems minimiert den Energieverbrauch im Steuerkreis, was zu einer verbesserten Gesamteffizienz des Systems und reduzierten Betriebskosten führt, insbesondere in Anlagen mit mehreren Kontaktoren.

Zu den Betriebsvorteilen gehören außergewöhnliche Schaltzuverlässigkeit auch unter anspruchsvollen Bedingungen, dank des optimierten Kontaktsystems, das eine konsistente Leistung über die gesamte Betriebsdauer des Produkts gewährleistet. Die schnelle Reaktionszeit des Kontaktors erleichtert die präzise Steuerung der angeschlossenen Ausrüstung, während der leise Betrieb Umgebungslärm in der Arbeitsumgebung reduziert. Die schwingungsbeständige Konstruktion hält einen stabilen Betrieb auch in Anwendungen mit erheblichen mechanischen Schwingungen und verhindert unbeabsichtigte Trennungen oder Betriebsprobleme. Diese Leistungsmerkmale machen diesen Wechselstromschalter besonders wertvoll in Anwendungen, in denen Zuverlässigkeit und konsistenter Betrieb für die Prozesskontinuität von entscheidender Bedeutung sind.

Die Umweltbeständigkeit des DILM12-01 verstärkt seine Betriebsvorteile weiter, da die Widerstandsfähigkeit gegen Temperaturschwankungen und Feuchtigkeit eine stabile Leistung in verschiedenen Installationsumgebungen gewährleistet. Die internationalen Zertifizierungen des Kontaktors und die Einhaltung der einschlägigen Normen gewährleisten seine Sicherheits- und Leistungsmerkmale, während das universelle Spulenspannungsdesign, das sowohl 230V/50Hz als auch 240V/60Hz-Betriebe aufnimmt, das Bestandsmanagement für Unternehmen vereinfacht, die in verschiedenen elektrischen Systemen arbeiten.

5 Anwendungsbereiche und Industrielösungen

Der Eaton DILM12-01 (230V50Hz, 240V60Hz) findet aufgrund seiner vielseitigen Leistungsmerkmale und seiner robusten Konstruktion Anwendung in verschiedenen Branchen. In industriellen Automatisierungssystemen dient dieser DIN-Schienenkontaktor als grundlegender Bestandteil in Motorsteuerzentren, Fördersystemen und Werkzeugmaschinensteuerungen, wo seine zuverlässige Schaltfähigkeit den ununterbrochenen Betrieb von Produktionsanlagen gewährleistet. Die kompakten Abmessungen des Kontaktors machen ihn besonders geeignet für hohe Dichte Steuerplatteninstallationen, die Platznutzung maximieren und gleichzeitig die Zugänglichkeit für Wartung erhalten. Die Einbeziehung von Haupt- und Hilfskontakten ermöglicht komplexe Steuerungen ohne zusätzliche Komponenten, vereinfacht die Systemgestaltung und senkt die Installationskosten.

Für kommerzielle und Gebäudeautomationsanwendungen bietet der DILM12-01 eine zuverlässige Steuerung von HVAC-Geräten, Pumpsystemen und Beleuchtungssteuerungen. Durch die Kompatibilität des Kontaktors mit Standardsteuerspannungen und den energieeffizienten Betrieb eignet sich er für diese Anwendungen, in denen Betriebssicherheit und Energieeinsparung von höchster Bedeutung sind. In Materialbearbeitungsanlagen wie Kranen, Hebebügen und automatisierten geführten Fahrzeugen gewährleisten der Schwingungswiderstand und die konsistente Leistung des Kontaktors unter häufigen Fahrradbedingungen einen zuverlässigen Betrieb in diesen anspruchsvollen Anwendungen. Die Sicherheitsmerkmale, einschließlich sicherer elektrischer Isolierung und effektiver Lichtbogenunterdrückung, machen diesen Wechselstromkontaktor für Anwendungen geeignet, in denen die Betriebssicherheit ein primäres Anliegen ist.

Der Kontaktor zeichnet sich auch in erneuerbaren Energiesystemen aus, insbesondere in Solaranlagen, in denen er Stromverteilung und Systemsegmente steuert. Seine Fähigkeit, die spezifischen Anforderungen dieser Anwendungen zu bewältigen, kombiniert mit seinen internationalen Zertifizierungen, macht es zu einer bevorzugten Wahl für Systemintegratoren. Darüber hinaus ermöglicht das modulare Design des Produkts eine einfache Integration mit anderen Eaton-Komponenten und schafft kohärente Steuerlösungen, die Wartungs- und Fehlerbehebungsverfahren in verschiedenen Branchen vereinfachen.

6 Leitlinien zur Systemintegration und Installation

6.1 Montage- und Verbindungsverfahren

Die Eaton DILM12-01 (230V50Hz, 240V60Hz) ist für die einfache Integration in elektrische Systeme mit mehreren Montageoptionen entwickelt, die sowohl DIN-Schiene- als auch Panel-Montagekonfigurationen umfassen. Für die DIN-Schieneninstallation verfügt der Schützer über eine snap-on-Konstruktion, die eine schnelle Montage ohne zusätzliche Werkzeuge ermöglicht und die Installationszeit in der Bedienfeld-Montage deutlich reduziert. Die standardisierten Abmessungen sorgen für einen richtigen Abstand für Wärmeabfuhr und elektrischen Freiraum, während die deutlich markierten Anschlüsse eine korrekte Verkabelung ermöglichen. Die Schraubenklemmkonstruktion bietet sichere Verbindungen sowohl für Strom- als auch für Steuerschaltungen, die eine Reihe von Drahtgrößen aufnehmen, die für den Stromnetzwert des Kontaktors geeignet sind.

Bei der Installation des Kontaktors ist eine angemessene Aufmerksamkeit auf elektrische Freiräume und Kriechabstände unerlässlich, um Sicherheits- und Leistungsstandards aufrechtzuerhalten. Die empfohlenen Drehmomentspezifikationen für Anschlüsse sollten eingehalten werden, um eine optimale Leitfähigkeit zu gewährleisten, ohne die Kontaktorbauteile zu beschädigen. Für die Verdrahtung der Steuerschaltung bietet der integrierte Hilfskontakt Flexibilität für Systemüberwachung und Verriegelungsfunktionen. Die Konstruktion des Kontaktors umfasst transparente Abdeckungen zum Anschlussschutz, während die Sichtbarkeit der Anschlusspunkte erhalten wird, die Inspektions- und Wartungsaktivitäten erleichtern. Diese Installationsmerkmale vereinfachen gemeinsam den Integrationsprozess und gewährleisten gleichzeitig den zuverlässigen Langzeitbetrieb dieses DIN-Schienenschlüssels in verschiedenen elektrischen Umgebungen.

6.2 Wartung und Betriebsüberwachung

Präventive Wartungspraktiken: Durchführung regelmäßiger Wartungsprüfungen erhöht die Langlebigkeit und Zuverlässigkeit des DILM12-01-Kontaktors. Wichtige Wartungsaktivitäten umfassen regelmäßige Kontrollen auf Kontakterosion, Überprüfung des mechanischen Betriebs und Bestätigung der ordnungsgemäßen Spulenleistung. Die modulare Konstruktion des Kontaktors erleichtert diese Inspektionen, ohne dass eine vollständige Entfernung der Anlage erforderlich ist.

Umweltüberlegungen: Der Schutzgrad IP20 des Schützers gewährleistet grundlegende Widerstand gegen Staub und Fingerkontakt, aber zusätzlicher Gehäuseschutz kann in Umgebungen mit übermäßiger Staub-, Feuchtigkeit- oder chemischer Exposition erforderlich sein. Regelmäßige Reinigung der Schützaußenseite hilft, eine ordnungsgemäße Wärmeabfuhr aufrechtzuerhalten und verhindert die Ansammlung von Schadstoffen, die die Leistung beeinträchtigen könnten.

Betriebsüberwachung: Die integrierten Hilfskontakte können zur Fernüberwachung des Status des Kontaktors verwendet werden, wodurch eine automatisierte Verfolgung von Betriebszyklen ermöglicht und prädiktive Wartungsstrategien erleichtert werden. Diese Funktion ermöglicht eine Wartungsplanung basierend auf der tatsächlichen Nutzung und nicht auf festen Zeitplänen, optimiert Wartungsressourcen und verhindert unerwartete Ausfälle.

Leitlinien zur Fehlerbehebung: Häufige Indikatoren wie ungewöhnliche akustische Geräusche während des Betriebs oder sichtbare Anzeichen einer Überhitzung können die Notwendigkeit einer Wartung oder eines Ersatzes signalisieren. Das Design des Kontaktors umfasst visuelle Statusindikatoren, die bei der schnellen Diagnose von Betriebsproblemen helfen und Ausfallzeiten während der Fehlerbehebungsverfahren minimieren.

7 Häufig gestellte Fragen (FAQs)

Q1: Was ist der Hauptunterschied zwischen dem Modell DILM12-01 und anderen Kontaktoren der gleichen Serie?

Die DILM12-01 (230V50Hz, 240V60Hz) ist speziell mit einer Spulenspannung konfiguriert, die für 230V AC bei 50Hz oder 240V AC bei 60Hz optimiert ist, was sie für Standard-industrielle Steuerspannungen in vielen Regionen geeignet macht. Dieses Modell verfügt über drei Hauptkontakte, die normalerweise geöffnet sind, plus einen normalerweise geschlossenen Hilfskontakt, der sowohl Leistungsschaltung als auch Steuerschaltungsfunktionen bietet. Andere Modelle der Serie können verschiedene Spulenspannungen, Kontaktkonfigurationen oder spezialisierte Funktionen anbieten, um spezifische Anwendungsanforderungen zu erfüllen.

Q2: Kann dieser Schützer sowohl für Motorsteuerung als auch für allgemeine Leistungsschaltanwendungen verwendet werden?

Ja, der Eaton DILM12-01 ist vielseitig genug, um sowohl Motorsteuerung als auch allgemeine Leistungsschaltanwendungen zu bewältigen. Mit einem Nennbetriebsstrom von 12A und einem robusten Kontaktdesign kann es den mit dem Motorstart verbundenen Einlaufströmen standhalten und gleichzeitig zuverlässige Leistung bei widerstands- und beleuchtungsbelastungen bieten. Das Design des Kontaktors umfasst eine effektive Bogenunterdrückung, die es für verschiedene Belastungstypen geeignet macht, obwohl spezifische Anwendungsbewegungen Belastungseigenschaften und Schaltfrequenz umfassen sollten.

Q3: Was sind die wichtigsten Vorteile der Verwendung eines DIN-Schienenmontagierten Schützers wie der DILM12-01?

Die DIN-Schienenmontage bietet mehrere wesentliche Vorteile, einschließlich reduzierter Installationszeit, vereinfachter Wartung und konsistenter Ausrichtung der Komponenten innerhalb des Bedienfelds. Das standardisierte Montagesystem ermöglicht eine einfache Integration in andere DIN-Schienenkomponenten wie Überlastrelais, Schalter und Anschlussblöcke. Dieser Ansatz erleichtert auch den einfachen Austausch oder die Neukonfiguration von Steuersystemen, wenn sich die Anforderungen entwickeln, wodurch Ausfallzeiten während Modifikationen minimiert werden.

Q4: Wie verbessert der Hilfskontakt die Funktionalität dieses Kontaktors?

Der integrierte normalerweise geschlossene Hilfskontakt erweitert die Funktionalität des Schützers erheblich, indem er ein Status-Feedback-Signal bereitstellt, das für die Verriegelung der Steuerschaltung, die Fernanzeige oder die Systemüberwachung verwendet werden kann. Die Hilfsschaltung kann verwendet werden, um die Position des Kontaktors anzuzeigen, eine elektrische Verriegelung zwischen Geräten bereitzustellen oder Schnittstelle mit programmierbaren Logiksteuern für die automatisierte Systemüberwachung zu stellen.

Q5: Welche Umweltbedingungen sind für die Installation dieses Kontaktors geeignet?

Der DILM12-01 ist für einen zuverlässigen Betrieb in einem Temperaturbereich von -25°C bis +60°C konzipiert, was ihn für die meisten industriellen und kommerziellen Umgebungen geeignet macht. Der Kontaktor sollte an Orten installiert werden, an denen die relative Luftfeuchtigkeit innerhalb der industriellen Standardgrenzen bleibt und die Exposition zu übermäßigem Staub, Feuchtigkeit oder korrosiven Atmosphären minimiert wird. Für anspruchsvolle Umgebungen kann ein zusätzlicher Gehäuseschutz erforderlich sein, um langfristige Zuverlässigkeit und Leistung zu erhalten.
