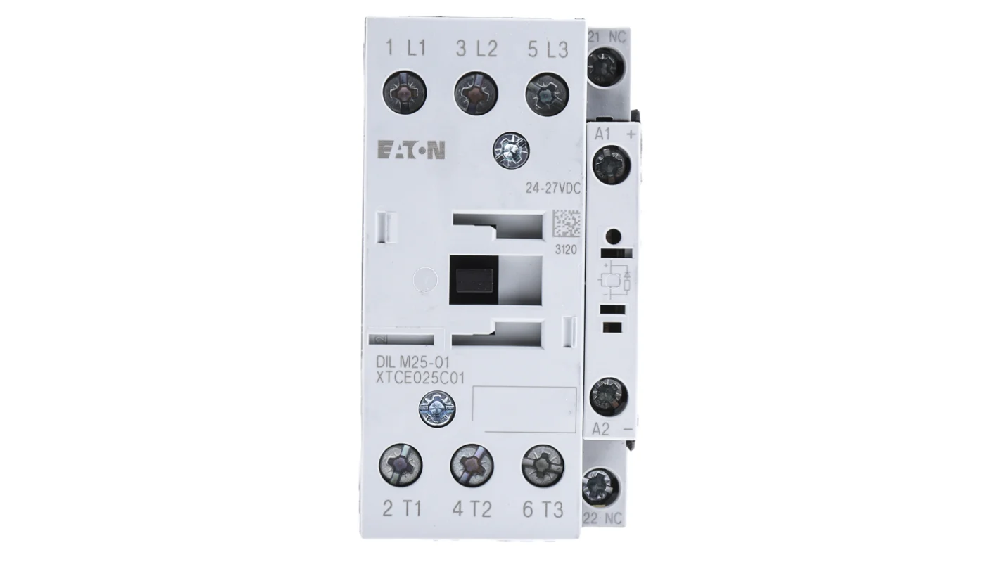

DILM25-01 (RDC24) 24V DC Kompakter industrieller Steuerschalter

Der DILM25-01 (RDC24) ist ein hochspezialisierter Motorsteuerungsschalter, der für zuverlässige Schaltungsschaltung in DC-gesteuerten Umgebungen entwickelt wurde. Als Gleichstromschalter unterscheidet sich er durch die Verwendung einer niedrigen Leistung, 24V Gleichstromspule, um seine Hauptkontakte elektromagnetisch zu betätigen, die höhere Spannungs- und Strombelastungen für Wechsel- oder Gleichstrommotorkreise verarbeiten können. Diese Konstruktion bietet eine entscheidende Schnittstelle zwischen sensibler Steuerelektronik und leistungsstarken Motorbelastungen, die sichere und effiziente Start-/Stopp-Operationen ermöglichen. Dieser Schützer ist nach anspruchsvollen internationalen Standards hergestellt und ist für seine kompakten Abmessungen, außergewöhnliche elektrische Langlebigkeit und robuste Leistung bekannt, was ihn zu einem unverzichtbaren Bestandteil in industriellen Steuertafeln, HVAC-Systemen und automatisierten Maschinen macht, bei denen eine präzise und isolierte Motorsteuerung von höchster Bedeutung ist. Sein Design setzt sowohl die Betriebssicherheit als auch die nahtlose Integration in komplexe Steuerungsarchitekturen im Vordergrund.

1. Produktüberblick und Betriebsprinzip

Der DILM25-01(RDC24) gehört zu einer Klasse elektromechanischer Schaltgeräte, die speziell zur Steuerung elektrischer Stromkreise entwickelt wurden. Der Kern seiner Tätigkeit liegt im Elektromagnetismus. Wenn die bezeichnete Gleichstromspannung (24 V Gleichstrom) an ihre Spulenanschlüsse angelegt wird, erzeugt sie ein Magnetfeld. Dieses Feld zieht einen beweglichen Anker ein, der mechanisch mit den Hauptleistungskontakten verbunden ist und sie zwingt, den Kreislauf zur Last zu schließen und zu vervollständigen, wie z. B. einen Motor. Bei Entspannung der Spule bringt ein Federmechanismus den Anker in seine ursprüngliche Position zurück, öffnet die Kontakte und unterbricht den Stromkreis. Diese grundlegende Ein-/Ausschaltung bietet eine kritische Isolierungs- und Steuerfunktion.

Dieses Modell ist Teil einer standardisierten Serie, in der die "25" typischerweise eine bestimmte Rahmengröße und Stromtragfähigkeit bezeichnet. Das Suffix "(RDC24)" gibt ausdrücklich an, dass die Betriebsspule für 24 V DC eingesetzt ist. Diese Niederspannungs-Gleichspannungssteuerung bietet erhebliche Vorteile, einschließlich erhöhter Sicherheit für Bediener, reduzierter Verdrahtungskosten für Steuerschaltungen und ausgezeichneter Kompatibilität mit modernen Solid-State-Controllern wie programmierbaren Logikcontrollern (SPCs) und Gleichspannungsausgangsmodulen, die in der Regel 24 V Gleichspannungssteuersignale liefern. Die Konstruktion des Kontaktors gewährleistet eine physikalische Isolation zwischen der Niederspannungs-Gleichspannungssteuerschaltung und der potenziell hochspannenden Leistungsschaltung, die er schaltet.

2.Technische Spezifikationen und Leistungsmerkmale

Der DILM25-01(RDC24) wird durch eine umfassende Reihe von technischen Parametern definiert, die seinen Anwendungsbereich bestimmen. Seine Spule ist für 24V DC optimiert, eine Standardsteuerspannung in industriellen Einstellungen. Die Hauptkontakte sind für einen bestimmten thermischen Strom, in der Regel bis zu 25 Ampere, und sind für die Verwaltung verschiedener Versorgungsspannungen, einschließlich gemeinsamer dreiphasiger Wechselspannungen wie 400V / 50Hz oder 480V / 60Hz, sowie Gleichstromsysteme konzipiert. Eine Schlüsselleistungsmetrik ist seine elektrische Haltbarkeit, oft für Hunderttausende von Betriebszyklen unter Nennlast bewertet, und eine noch höhere mechanische Lebensdauer, oft in den Millionen von Zyklen.

Das Gerät ist konstruiert, um hohen Einbruchströmen standzuhalten, die beim Starten von Motoren üblich sind, ohne dass die Kontakte zusammenschweißen. Es verfügt über einen kompakten Fußabdruck, der wertvollen Platz bei Bedienfeld-Layouts spart und für eine einfache Montage auf einer Standard-DIN-Schiene konzipiert ist. Der Kontaktor weist außerdem eine geringe Stromverbrauchseinhaltung auf; Nach dem ersten Zug benötigt es weniger Strom, um den Schützer im geschlossenen Zustand zu halten, was die Wärmeerzeugung innerhalb der Spule minimiert und die Energieeffizienz verbessert.

3.Design Merkmale und Baudetails

Robuste Konstruktion und Bogenmanagement

Der physikalische Aufbau des DILM25-01(RDC24) ist auf Langlebigkeit und Zuverlässigkeit ausgerichtet. Das Gehäuse besteht aus hochwertigem, selbstlöschendem thermoplastischen Material, das eine ausgezeichnete Isolierung und Schlagbeständigkeit bietet. Die wichtigsten Stromtragenden Pfade und Kontakte sind oft aus Silberlegierungen wie Silber-Cadmiumoxid (AgCdO) oder moderneren Alternativen wie Silber-Zinnoxid (AgSnO2) hergestellt, die eine überlegene Widerstandsfähigkeit gegen elektrische Erosion und Schweißen bieten. Ein kritischer Aspekt seiner Konstruktion ist das Lichtbogenlöschsystem. Wenn sich die Kontakte unter Last öffnen, wird ein elektrischer Bogen gebildet. Der Kontaktor enthält eine Deion-Lichtbogenkammer, die Trennplatten verwendet, um den Lichtbogen schnell zu kühlen, zu dehnen und zu löschen, Kontaktverschleiß zu minimieren und Schäden an der Vorrichtung zu verhindern.

Modularität und Hilfskontaktintegration

Ein wesentliches Merkmal dieses Gleichstromschalters ist seine Unterstützung modularer Hilfskontaktblöcke. Diese Zubehörblöcke können leicht an die Vorderseite oder Seiten der Hauptschützeinheit aufgeschnappt werden. Sie liefern normalerweise offene (NO) oder normalerweise geschlossene (NC) Kontaktsignale, die mechanisch mit der Position des Hauptschalters verbunden sind. Diese Hilfskontakte sind für die Steuerlogik unverzichtbar, die Rückmeldung an die SPS zur Bestätigung des Status des Schützers (ein- oder ausgeschaltet), die Verriegelungsschaltungen ermöglichen, um widersprüchliche Operationen zu verhindern, und die Aktivierung von Anzeigeleuchten auf dem Bedienfeld. Diese Modularität ermöglicht die Anpassung des Kontaktors an die genauen Bedürfnisse der Steuerschaltung, ohne die Haupteinrichtung zu ändern.

4.Primäre Anwendungsbereiche und Industrielösungen

Der DILM25-01(RDC24) findet seinen Zweck in einer Vielzahl von Anwendungen, in denen eine zuverlässige Motorsteuerung nicht verhandelbar ist. In der industriellen Automatisierung wird es allgegenwärtig verwendet, um die Hauptleistung für dreiphasige Induktionsmotoren zu steuern, die Förderbänder, Pumpen, Lüfter und Werkzeugmaschinenspindeln antreiben. Seine Gleichstromspule macht es zu einer perfekten Übereinstimmung mit den Ausgangskarten von SPS und bildet das endgültige Ausführungselement in einer automatisierten Steuerfolge.

In Gebäudemanagementsystemen wird dieser Motorsteuerungsschalter verwendet, um große HVAC-Kompressormotoren, Blowerventilatoren und Pumpenmotoren zu starten und zu stoppen. Der Einsatz einer 24 V Gleichstromschaltung erhöht die Sicherheit an diesen oft zugänglichen Orten. Darüber hinaus ist es ein Schlüsselkomponent in spezialisierten Geräten wie industriellen Aufzügen und Huben, Verpackungsmaschinen und Wasserbehandlungssteuerpaneln. Seine Zuverlässigkeit sorgt für minimale Ausfallzeiten und einen sicheren Betrieb in diesen kritischen Prozessen.

5. Betriebsvorteile und wirtschaftliche Vorteile

Verbesserte Systemsicherheit und Kontrollzuverlässigkeit

Der Hauptvorteil der Verwendung eines Gleichstromschalters wie des DILM25-01 ist die erhöhte Sicherheit, die er bietet. Durch Trennung der Niederspannungs-Gleichspannungssteuerschaltung (24 V Gleichspannung) von der Hochspannungs-Motorleistungsschaltung schützt sie Bediener und Steuergeräte vor potenziellen Hochspannungsgefahren. Die elektromechanische Wirkung sorgt für eine definitive, physikalische Unterbrechung in der Schaltung, die eine vollständige Isolation beim Ausschalten gewährleistet, was ein entscheidendes Sicherheitsmerkmal für die Wartung ist.

Reduzierte Lebensdauerkosten und vereinfachte Integration

Die lange elektrische und mechanische Lebensdauer dieses Kontaktors führt direkt zu reduzierten Wartungs- und Ersatzkosten über die gesamte Lebensdauer der Maschine. Das modulare Design und die DIN-Schienenmontagefähigkeit reduzieren die Installationszeit und die Arbeitskosten drastisch. Die Kompatibilität mit 24 V DC SPS-Systemen vereinfacht das Gesamtdesign des Steuersystems, beseitigt in vielen Fällen den Bedarf an Zwischenrelais und reduziert die Verdrahtungskomplexität. Dies führt zu einem robusteren, kostengünstigeren und wartungsleichteren Bedienfeld, das erhebliche wirtschaftliche Vorteile aus der Installation während des gesamten Betriebslebenzyklus bietet.

Häufig gestellte Fragen (FAQs)

Was ist der Hauptunterschied zwischen einem Kontaktor und einem Relais und warum ist der DILM25-01 ein Kontaktor?

Während beide elektromechanische Schalter sind, sind Kontaktoren wie der DILM25-01 speziell entwickelt, um hohe Stromlasten zu handhaben, die typischerweise mit Motoren, Heizelementen oder leistungsstarken Beleuchtungskreisen verbunden sind. Sie verfügen über eine robuste Konstruktion, eingebaute Lichtbogenlöschsysteme und sind für eine hohe Anzahl von Operationen bewertet. Relais sind in der Regel kleiner, für niedrigere Ströme in Steuerschaltungen konzipiert und fehlen den schweren Lichtbogenlöschungsmerkmalen. Der DILM25-01 wird aufgrund seiner Konstruktion als Motorsteuerschlatz eingestuft, die für die hohen Einlaufströme und den kontinuierlichen Leistungsanforderungen von Motorlasten optimiert ist.

Warum ist die Spezifikation der 24 V Gleichstromspule wichtig für das Systemdesign?

Die 24 V Gleichstromspule ist ein kritisches Merkmal für moderne industrielle Steuersysteme. Es gilt als "Sicherheits-extra-niedrige Spannung" (SELV), die das Risiko von Stromstößen für das Personal während der Verkabelung und Fehlerbehebung erheblich reduziert. Darüber hinaus ist dieses Spannungspegel die Standardausgabe für die meisten programmierbaren Logiksteuerungen (SPCs), Sensoren und Automatisierungssteuerungen. Die Verwendung eines Gleichstromschalters mit einer 24V-Spule gewährleistet die direkte Kompatibilität, vereinfacht die Steuerarchitektur, reduziert den Bedarf an zusätzlichen Schnittstellenkomponenten und verbessert die allgemeine Systemsicherheit und -zuverlässigkeit.

Kann Hilfskontakte zu diesem Kontaktor hinzugefügt werden, und was ist ihr Zweck?

Ja, der DILM25-01 (RDC24) ist entwickelt, um modulare Hilfskontaktblöcke zu akzeptieren. Diese sind für die Steuerlogik des Systems unerlässlich. Sie liefern elektrisch isolierte Signale, die den Zustand der Hauptleistungskontakte widerspiegeln. Beispielsweise kann ein Hilfskontakt verwendet werden, um ein Signal zurück an die SPS zu senden, um zu bestätigen, dass der Kontaktor tatsächlich geschlossen ist und der Motor läuft, eine Funktion, die in einer Steuerschaltung als "Dichtung" oder "Halte-in" bekannt ist, oder um ein "Motor läuft" Anzeigelicht auf einer Mensch-Maschine-Schnittstelle (HMI) zu aktivieren.

Was sind die kritischen Faktoren, die bei der Installation dieses Kontaktors zu berücksichtigen sind?

Eine richtige Installation ist für einen zuverlässigen Betrieb von höchster Bedeutung. Zu den wichtigsten Überlegungen gehört sicherzustellen, dass die Steuerspannung genau mit der Nennspule (24V DC) übereinstimmt. Der Laststrom sollte den thermischen Nennstrom des Schützers nicht überschreiten und die Systemspannung (Wechselstrom oder Gleichstrom) muss innerhalb seiner festgelegten Grenzen liegen. Der Schütz muss gemäß Herstellerlichtlinien auf einer Standard-DIN-Schiene in einer vertikalen Position montiert werden, um eine ordnungsgemäße Wärmeabfuhr und eine Lichtbogeneffizienz zu gewährleisten. Schließlich müssen alle elektrischen Anschlüsse auf das angegebene Drehmoment festgezogen werden, um eine Überhitzung zu verhindern.

Wie kann die Lebensdauer dieses Kontaktors in anspruchsvollen Anwendungen maximiert werden?

Die Betriebsdauer eines Kontaktors wird stark von der elektrischen Last beeinflusst, die er schaltet. Die Verwendung innerhalb der festgelegten Bewertungen ist der wichtigste Faktor. Für besonders induktive Lasten wie Motoren ist der Einsatz externer Schutzvorrichtungen wie Überlastrelais unerlässlich, um den Schützer vor anhaltenden Überstrombedingungen zu schützen. Die Gewährleistung einer sauberen Betriebsumgebung, frei von übermäßigem Staub, Feuchtigkeit und korrosiven Dämpfen, verhindert eine vorzeitige Verschlechterung. Schließlich kann eine regelmäßige Inspektion auf Anzeichen von körperlichen Schäden oder Kontakterosion helfen, Wartung zu planen, bevor ein Ausfall auftritt.
