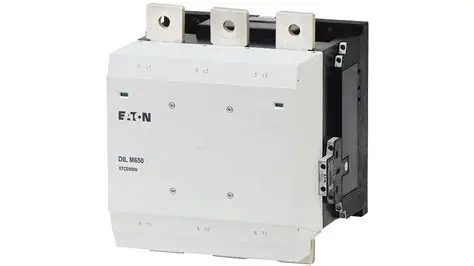

Der Eaton DILM650/22 (RA250) ist ein hervorragendes Beispiel für einen robusten und zuverlässigen industriellen Kontaktor, der den strengen Anforderungen moderner industrieller Steuersysteme gerecht ist. Als spezifisches Modell der angesehenen DILM-Serie von Eaton ist dieses Gerät im Grunde ein Wechselschalter, der für die häufige Schaltung von dreiphasigen elektrischen Belastungen entwickelt wurde. Seine primäre Rolle besteht darin, Strom für schwere Ausrüstungen wie große Motoren, Heizelemente und Transformatorbanken einzurichten oder zu unterbrechen, um die Betriebssicherheit und die Steuerungsautomatisierung zu gewährleisten. Der DILM650/22 (RA250) ist für einen erheblichen Betriebsstrom ausgelegt und für Millionen von Schaltzyklen ausgelegt. Er enthält fortschrittliche Materialien und ein präzisionskonstruiertes elektromagnetisches System, um eine konsistente Leistung in den anspruchsvollsten Umgebungen zu liefern, einschließlich solcher mit hoher Luftfeuchtigkeit, korrosiven Elementen und erheblicher Schwingungsspannung.
1. Produktüberblick und Betriebsprinzip
Im Kern ist der Eaton DILM650/22(RA250) ein elektromechanisch betriebener Schalter. Sein Betrieb beginnt, wenn eine Steuerspannung an seine elektromagnetische Spule angelegt wird. Diese Energieversorgung erzeugt ein Magnetfeld, das einen beweglichen Anker einzieht, der mechanisch mit einer Reihe robuster Hauptleistungskontakte verbunden ist. Diese Aktion schließt den Schaltkreis, wodurch Strom zur angeschlossenen Last fließt. Bei der Entspannung der Spule treibt ein Rückfedermechanismus die Kontakte kraftig und schnell auseinander und unterbricht den Kreislauf sicher. Diese grundlegende Make-and-Break-Aktion ist der Eckstein seiner Funktion als Wechselstromschalter. Das "22" in seiner Modellbezeichnung bezieht sich typischerweise auf die Anordnung seiner Hilfskontakte, die in diesem Fall eine spezifische Anordnung von normalerweise offenen und normalerweise geschlossenen Kontakten angibt, die zur Steuerschaltungssignalisierung und Verriegelung innerhalb eines größeren automatisierten Systems verwendet werden.
2.Technische Spezifikationen und Leistungsmerkmale
Der DILM650/22(RA250) wird durch eine umfassende Reihe von technischen Parametern definiert, die seine Fähigkeit als schweres Bauteil unterstreichen. Es ist für einen thermischen Strom von 650 Ampere bezeichnet, was seine Fähigkeit bedeutet, kontinuierliche Belastung unter bestimmten Bedingungen zu handhaben. Seine Betriebsspannung erstreckt sich über Standard-industrielle dreiphasige Wechselstromsysteme, typischerweise bis zu 690V, 50/60 Hz. Eine Schlüsselleistungsmetrik ist seine Nutzungskategorie, die für dieses Modell wahrscheinlich AC-3 ist, was seine Eignung für die Steuerung von Eichhörnchenkäfigmotoren mit häufigem Start und Stoppen und potenziell AC-4 für Inch- und Steckfunktion anzeigt. Die Steuerspule ist für eine breite Palette von Standard-Wechsel- und Gleichspannungen verfügbar, wodurch die Kompatibilität mit verschiedenen Steuerschaltungen gewährleistet wird. Elektromechanische Ausdauer ist ein Kennzeichen dieses industriellen Grad Kontaktor, oft für mehrere Millionen mechanische Operationen und Hunderttausende von elektrischen Operationen bei voller Last bewertet, ein Zeugnis für seine dauerhafte Konstruktion.
3.Design Merkmale und Baudetails
Robustes elektromagnetisches System und Kontakttechnologie
Die Langlebigkeit und Zuverlässigkeit des DILM650/22(RA250) sind in seinem sorgfältig konzipierten elektromagnetischen System verwurzelt. Die Spule ist vakuumverkapselt, um vor Feuchtigkeit, Staub und korrosiven Atmosphären zu schützen, um eine stabile Leistung zu gewährleisten und den Abbau im Laufe der Zeit zu verhindern. Der magnetische Schaltkreis ist für geringen Stromverbrauch im eingezogenen Zustand und minimale Auswirkungen von Versorgungsspannungsschwankungen optimiert. Die Hauptkontakte sind aus Silber-Cadmiumoxid oder ähnlichen fortschrittlichen Kontaktmaterialien gefertigt, die eine ausgezeichnete Resistenz gegen elektrische Erosion und Schweißen bieten, auch unter hohen Einströmen, wie sie beim Start großer Motoren auftreten. Diese robuste Kontakttechnologie ist grundlegend für ihre Rolle als zuverlässiger Wechselstromschalter.
Hilfskontaktmodul und Sicherheitsarchitektur
Ein wesentliches Merkmal dieses industriellen Kontaktors ist sein modularer Hilfskontaktblock. Der DILM650/22 (RA250) ist mit einer bestimmten Anzahl von konvertierbaren Hilfskontakten ausgestattet, so dass sie entweder normalerweise geöffnet oder normalerweise geschlossen konfiguriert werden können, um der spezifischen Logik der Steuerschaltung zu entsprechen. Diese Kontakte sind physisch mit der Bewegung des Hauptkontaktors verbunden und bieten zuverlässiges Feedback für Systemstatus und Verriegelung. Darüber hinaus umfasst das Design des Kontaktors oft eine transparente, schlagfeste Abdeckung für die Hauptkontakte, die eine visuelle Inspektion ohne Demontage ermöglicht, und Funktionen wie einen manuellen Bedienknopf für funktionelle Prüfungen und sichere Wartungsverfahren.
Fortgeschrittenes Lichtbogen-Quenching und thermisches Management
Um leistungsstarke Wechselschaltkreise sicher zu unterbrechen, ist der DILM650/22 (RA250) mit einem hocheffizienten Lichtbogenlöschsystem ausgestattet. Dieses System besteht aus Deion-Lichtbogenschlägen, die Metallplatten verwenden, um den elektrischen Lichtbogen zu spalten, zu kühlen und zu löschen, der sich beim Öffnen der Kontakte bildet. Diese schnelle Lichtbogenunterdrückung ist entscheidend für die Minimierung des Kontaktverschleißes und die Verhinderung von Phasen-zu-Phasen-Fehlern. Die gesamte Baugruppe ist in einem hitzebeständigen und selbstlöschenden Kunststoffgehäuse untergebracht, das eine hohe dielektrische Festigkeit und eine effektive Wärmeabfuhr bietet, die eine stabile Leistung gewährleistet und zur allgemeinen Sicherheit und Langlebigkeit des Geräts beiträgt.
4.Primäre Anwendungsbereiche und Industrielösungen
Der Eaton DILM650/22(RA250) findet seinen Platz in einer Vielzahl von Industriebereichen, in denen eine zuverlässige Stromschaltung nicht verhandelbar ist. In der Schwerindustrie ist es ein Eckpfeiler für die Steuerung der Hauptleistung für große Pumpen, Kompressoren mit hoher Kapazität, industrielle Lüfter und Förderbandensysteme, die das Rückgrat von Fertigungs- und Verarbeitungsanlagen bilden. Seine hohe elektrische Haltbarkeit macht es ideal für Anwendungen mit häufigen Starts und Stopps. Im Infrastruktursektor wird dieser Wechselschalter in Wasser- und Abwasseraufbereitungsanlagen zur Steuerung von Schlammpumpen und Belüftungsanlagen sowie in kommerziellen HVAC-Systemen zum Schalten großer Kompressor- und Kühllasten eingesetzt. Es ist auch ein kritischer Bestandteil in Motorsteuerungszentren, automatisierten Materialbehandlungssystemen und sogar in spezialisierten Anwendungen wie Kransteuerung und Schiffsleistungsmanagement, was seine außergewöhnliche Vielseitigkeit und Zuverlässigkeit demonstriert.
5. Betriebsvorteile und wirtschaftliche Vorteile
Verbesserte Systemzuverlässigkeit und reduzierte Ausfallzeiten
Der Hauptvorteil des DILM650/22(RA250) ist seine außergewöhnliche Zuverlässigkeit. Seine robuste Konstruktion und hochwertige Materialien sind so konzipiert, dass sie Millionen von Betrieben standhalten, was sich direkt zu einer reduzierten ungeplanten Ausfallzeit in kritischen industriellen Prozessen traduciert. Diese Zuverlässigkeit gewährleistet eine kontinuierliche Produktion und minimiert die kostspieligen Unterbrechungen im Zusammenhang mit Komponentenausfällen. Die klare Konstruktion für die Inspektion und der modulare Charakter der Hilfskontakte vereinfachen auch die Fehlerbehebung und Wartung und verbessern die operative Verfügbarkeit weiter.
Energieeffizienz und Lebenszyklus Kosteneinsparungen
Als energieeffizienter Industrieschützer ist sein elektromagnetisches System für einen geringen Haltesteuerverbrauch konzipiert. Nach dem ersten Zug ist die Leistung, die erforderlich ist, um den Schützer geschlossen zu halten, minimal, was zu niedrigeren Betriebskosten über seine Lebensdauer führt, insbesondere in Anwendungen, in denen mehrere Schützer verwendet werden. Darüber hinaus tragen die lange Lebensdauer und die minimalen Wartungsanforderungen zu einer geringeren Gesamtbetriebskosten bei. Durch die Reduzierung der Häufigkeit der Ersatze und der damit verbundenen Arbeit bietet dieser Schützer erhebliche wirtschaftliche Vorteile im Vergleich zu weniger robusten Alternativen, was ihn zu einer klugen langfristigen Investition für jeden industriellen Betrieb macht.
Häufig gestellte Fragen (FAQs)
Was ist der Hauptunterschied zwischen einem allgemeinen Schütz und einem industriellen Schütz wie dem DILM650?
Die wichtigsten Unterschiede liegen in der Haltbarkeit, den elektrischen Werten und der Konstruktion. Ein industrieller Schützer wie der Eaton DILM650/22 (RA250) ist gebaut, um deutlich höhere Ströme zu handhaben, typischerweise von Hunderten bis Tausenden von Amperen, und ist für Millionen mechanischer Operationen bewertet. Es verfügt über ein robusteres Lichtbogenlöschsystem, Materialien, die gegen raue Umgebungen beständig sind, und ist so konzipiert, dass sie hohen Schwingungen und thermischen Belastungen standhalten, die in industriellen Umgebungen häufig vorkommen. Allgemeine Kontaktoren haben niedrigere Werte, kürzere Betriebsdauer und sind für leichtere Anwendungen bestimmt.
Wie wähle ich die richtige Steuerspulenspannung für diesen Wechselstromschalter aus?
Die Steuerspulenspannung ist ein kritischer Auswahlparameter und muss der verfügbaren Steuerschaltungsspannung in Ihrem System entsprechen. Der DILM650/22 (RA250) wird in der Regel mit einer Vielzahl von Spulenspannungsoptionen angeboten, die gemeinsame Wechselspannungen und Gleichspannungen abdecken. Sie müssen die erforderliche Spannung bei der Bestellung angeben. Die Verwendung einer falschen Spulenspannung kann dazu führen, dass der Kontaktor nicht funktioniert, klappert oder Schäden verursacht. Konsultieren Sie stets das Datenblatt des Herstellers, um die verfügbaren Spulenvarianten und ihre technischen Spezifikationen zu bestätigen.
Was bedeuten die Bezeichnungen "22" und "RA250" in der Modellnummer?
In Eatons Nomenklatur bezeichnet der "22" typischerweise die Konfiguration der eingebauten Hilfskontakte. In diesem Fall bedeutet es oft zwei normalerweise offene und zwei normalerweise geschlossene Kontakte. Der "RA250" ist ein Katalognummer-Suffix, das eine bestimmte Produktvariante angibt, die spezifische Merkmale wie eine spezielle Spule, modifizierte Anschlusstypen oder Verpackung umfassen kann. Für eine genaue Interpretation empfiehlt es sich stets, den offiziellen Eaton-Produktauswahlhandbuch oder -Datenblatt für die genaue Konfiguration und optionale Funktionen zu lesen.
Kann dieser Kontaktor zum Schalten von Gleichstromlasten verwendet werden?
Nein, der Eaton DILM650/22 (RA250) ist speziell als Wechselschalter konzipiert und bewertet. Das Lichtbogenlöschsystem und der Magnetkreis sind für das Nullkreuzverhalten des Wechselstroms optimiert, was natürlich zur Lichtbogenlöschung beiträgt. Die Verwendung eines Wechselstromschalters zur Unterbrechung einer Gleichstromlast kann extrem gefährlich sein, da ein Gleichstrombogen viel stabiler und schwieriger zu löschen ist, was zu schweren Kontaktschäden, Schweißen und potenziellen Brandgefahren führt. Für Gleichstromlasten muss ein speziell für den Gleichstrombetrieb eingesetzter Schützer verwendet werden.
Was sind die kritischen Wartungskontrollen, um die lange Lebensdauer dieses Kontaktors zu gewährleisten?
Regelmäßige Wartung ist für eine optimale Leistung entscheidend. Schlüsselkontrollen umfassen eine visuelle Inspektion auf Anzeichen körperlicher Schäden, Kontamination oder Verfärbung. Die Haupt- und Hilfskontakte sollten auf übermäßige Pitting, Erosion oder Anzeichen von Schweißen geprüft werden; Dies kann die Entfernung des Bogenschalzes erfordern. Der Kontaktor sollte manuell bedient werden, um die freie mechanische Bewegung zu gewährleisten. Es ist auch wichtig, die Montagefläche sauber und eng zu halten und zu überprüfen, dass die Spulenspannung innerhalb der angegebenen Toleranz bleibt. Wartung durchführen Sie immer mit dem Strom sicher getrennt und gesperrt.
