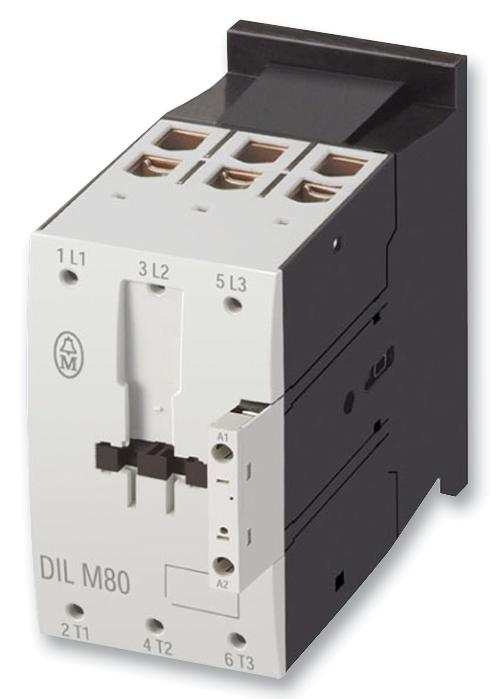

Eaton DILM80 80A 3 Pol Wechselstrommotor Starter mit Überlastschutz

Der Eaton DILM80 steht als Eckpfeiler in industriellen Motorsteuerungs- und Stromverteilungssystemen und verkörpert ein Design, das sich auf Zuverlässigkeit, Sicherheit und lange Lebensdauer konzentriert. Als 3-poliger Wechselschalter ist es grundsätzlich ein elektrisch betriebener Schalter, der entworfen ist, den Stromkreis auf eine Last zu machen oder zu brechen, am häufigsten Elektromotoren. Dieses spezifische Modell ist für Steuerschaltungen mit Spannungen von 230V 50Hz und 240V 60Hz entwickelt, was es zu einer vielseitigen Lösung für eine Vielzahl von industriellen und kommerziellen Anwendungen macht. Als Schlüsselelement eines Motorstarters arbeitet der DILM80 zusammen mit Überlastrelais, um eine umfassende Lösung zum Start, Stoppen und Schutz von Wechselstrommotoren zu bieten. Seine robuste Konstruktion gewährleistet eine konsistente Leistung beim Schalten von Hochstromlasten und trägt zur Betriebssicherheit und zur Automatisierungseffizienz von Maschinen in verschiedenen Sektoren bei, von der Fertigung und dem Materialhandling bis hin zu HVAC- und Wasseraufbereitungssystemen.

1. Produktüberblick und Funktionsprinzip

Der Eaton DILM80 ist ein Mitglied der renommierten DILM-Schützer-Serie, die für die direkte Steuerung von Dreiphasenmotoren und anderen Leistungsbelastungen entwickelt wurde. Sein Kernbetriebsprinzip ist die elektromagnetische Betätigung. Wenn eine Steuerspannung auf die Spule des Kontaktors angelegt wird, erzeugt es ein Magnetfeld, das einen beweglichen Kern einzieht und die Hauptleistungskontakte mechanisch schließt. Diese Aktion vervollständigt den Dreiphasenkreis,so dass Strom zum Motor fließt. Bei der Entspannung der Spule kehrt ein Federmechanismus den beweglichen Kern in seine ursprüngliche Position zurück, zwingt die Hauptkontakte zu öffnen und unterbricht die Stromversorgung sicher. Diese grundlegende Make-and-Break-Funktionalität ist die Grundlage aller Start-Stopp-Operationen für Motoren.

Im Rahmen eines Motorstarters dient der DILM80-Kontaktor als Schaltkomponente. Es wird typischerweise mit einem thermischen Überlastrelais gepaart, das einen wesentlichen Schutz gegen Motorschäden vor übermäßigem Stromzug durch Überlastungen oder Phasenfehler bietet. Die gesamte Montage ist für eine einfache Montage auf einer Standard-DIN-Schiene konzipiert, die Installation und Wartung vereinfacht. Der DILM80 zeichnet sich durch seine kompakten Abmessungen aus, die helfen, Platz in den Bedienfeldern zu sparen, und seine Fähigkeit, hohe Einlaufströme im Zusammenhang mit dem Motorstart zu handhaben, die einen zuverlässigen Betrieb über Millionen mechanischer Zyklen gewährleisten.

2.Technische Spezifikationen und Leistungsdaten

Der DILM80 wird durch einen umfassenden Satz technischer Parameter definiert, die seinen Anwendungsbereich bestimmen. Es ist für einen Nennbetriebsstrom, typischerweise bis zu 80A bei AC-3-Nutzungskategorie, der den Start und das Stoppen von Eichhörnchenkäfigmotoren abdeckt. Die Nennspannung beträgt 690V AC, was sie für gängige dreiphasige industrielle Stromanlagen geeignet macht. Die Steuerspulenspannung, wie für dieses Modell angegeben, ist für 230V 50Hz und 240V 60Hz konzipiert, so dass sie in vielen Regionen direkt durch Standard-Steuertransformatoren oder SPS-Ausgänge gesteuert werden kann.

Die elektrische Ausdauer ist eine kritische Leistungsmetrik, wobei der DILM80 für eine hohe Anzahl von Betriebszyklen, oft in Millionen, unter Nennlastbedingungen bewertet ist. Seine mechanische Haltbarkeit ist noch höher, was die Robustheit seines Designs demonstriert. Der Kontaktor verfügt über eine kompakte Konstruktion, die den internationalen Standards für Abmessungen entspricht und einen einfachen Austausch und Interoperabilität erleichtert. Es besitzt auch eine hohe Kurzschlussstromfähigkeit, so dass es im Falle eines nachgelagerten Fehlers intakt bleibt, bis ein Schutzschalter arbeitet. Das Produkt verfügt über globale Zertifizierungen wie UL, CSA und CE, die seine Einhaltung internationaler Sicherheits- und Leistungsstandards bestätigen.

3.Design Merkmale und Baudetails

Robuste Konstruktion und Arc Quenching System

Der Eaton DILM80 ist für Langlebigkeit und Zuverlässigkeit in anspruchsvollen Umgebungen entwickelt. Das Gehäuse ist aus hochwertigem, selbstlöschendem thermoplastischen Material gefertigt, das eine ausgezeichnete mechanische Festigkeit und Verfolgungsbeständigkeit bietet. Die Hauptkontakte bestehen typischerweise aus Silber-Cadmiumoxid oder einem ähnlich fortgeschrittenen Material, das eine ausgezeichnete Widerstandsfähigkeit gegen Schweißen und Erosion durch elektrische Bogenbildung bietet. Ein Schlüsselmerkmal eines jedes Leistungs-3-poligen Wechselstromschalters ist sein Lichtbogenschluss, und der DILM80 ist mit einem effizienten Deion-Lichtbogen-Löschsystem ausgestattet. Dieses System verwendet Metallplatten, um den elektrischen Bogen zu spalten, abkühlen und zu löschen, der sich bildet, wenn sich Kontakte unter Last öffnen, um eine schnelle Stromunterbrechung zu gewährleisten und die Kontakte vor übermäßigem Verschleiß zu schützen.

Modularität und Hilfskontaktflexibilität

Ein wesentlicher Konstruktionsvorteil des DILM80 ist seine Modularität. Es kann leicht mit einer Vielzahl von aufschnappbaren Hilfskontaktblöcken montiert werden. Diese Blöcke, die in normalerweise offenen und normalerweise geschlossenen Konfigurationen erhältlich sind, stellen zusätzliche Kontakte bereit, die mechanisch mit dem Betrieb des Hauptschützers verbunden sind. Diese Hilfskontakte sind für den Aufbau von Verriegelungsschaltungen, die Signalisierung des Status des Schützers an programmierbare Logiksteuerungen (SPS) oder die Steuerung von Anzeigeleuchten unerlässlich, wodurch die Gesamtfunktionalität des Steuersystems ohne zusätzlichen Platz oder komplexe Verkabelung verbessert wird.

Terminal Design und Servicefähigkeit

Der Kontaktor ist mit benutzerfreundlichen Klemmklemmen ausgelegt, die sichere und zuverlässige Drahtverbindungen ermöglichen. Diese Anschlüsse sind oft so konzipiert, dass sie eine Reihe von Drahtgrößen akzeptieren und mit Standardwerkzeugen leicht zugänglich sind, wodurch die Installationszeit verkürzt wird. Einige Versionen können auch transparente Abdeckungen aufweisen, die eine visuelle Inspektion der Hauptkontakte ermöglichen, ohne die Einheit zu demontieren, was ein wertvolles Merkmal für präventive Wartung und Fehlerbehebung ist.

4.Primäre Anwendungsbereiche und Industrielösungen

Der Eaton DILM80 3-polige Wechselstromschalter findet umfangreichen Einsatz als kritischer Bestandteil in Motorsteuerzentren (MCCs) zur Steuerung von Pumpen, Lüftern, Kompressoren und Förderbändern in Industrieanlagen. Seine Zuverlässigkeit ist entscheidend für automatisierte Produktionslinien, bei denen ungeplante Ausfallzeiten zu erheblichen finanziellen Verlusten führen können. Im gewerblichen Gebäudesektor ist es ein Arbeitspferd in HVAC-Systemen, die Steuerung der Kompressoren und Lüfter in Kühlern, Luftbehandlungseinheiten und Kühltürmen, die zu einer effizienten Klimaregelung beitragen.

Neben dem Motorstart wird der DILM80 auch in Leistungsverteilungsanwendungen eingesetzt, wie Kondensatorschaltung zur Leistungsfaktorkorrektur und automatische Übertragungsschalter für Standby-Stromanlagen. Sein robustes Design macht es für schwere Anwendungen wie Kransteuerung, Rolltreppen und Industriemaschinen geeignet, bei denen häufige Starts und Stopps üblich sind. Die Motorstarterkonfiguration, die das DILM80 mit einem Überlastrelais kombiniert, bietet eine komplette und kompakte Lösung für OEMs (Originalausrüstungshersteller) Baumaschinen für die Verpackungs-, Lebensmittel- und Getränkeindustrie sowie die Wasser- / Abwasserindustrie.

5. Betriebsvorteile und wirtschaftliche Vorteile

Verbesserte Systemzuverlässigkeit und reduzierte Ausfallzeiten

Der Hauptbetriebsvorteil des Eaton DILM80 ist seine bewährte Zuverlässigkeit. Die hochwertigen Materialien und die Präzisionstechnik führen zu einem Schützer, der Millionen von Operationen standhalten kann und das Ausfallrisiko minimiert. Dies führt direkt zu einer erhöhten Betriebszeit der Maschine und reduzierten Wartungskosten. Die klare Kennzeichnung der Anschlüsse und die einfache Hinzufügen von Hilfskontakten reduzieren auch die Zeit für die Installation und Modifikationen, was zu niedrigeren Arbeitskosten führt.

Energieeffizienz und Sicherheit

Moderne Kontaktoren wie der DILM80 sind unter Berücksichtigung der Energieeffizienz konzipiert. Die Spulenkreise sind für einen geringen Stromverbrauch optimiert, wodurch die Betriebskosten des Steuersystems reduziert werden. Darüber hinaus erhöhen die positiv angetriebenen Kontaktmechanismen und die zuverlässige Lichtbogenlöschung die Betriebssicherheit, indem sie einen klaren Kontaktzustand gewährleisten und elektrische Lichtbogen enthalten. Die Einhaltung internationaler Normen garantiert, dass das Bauteil strenge Sicherheitsanforderungen erfüllt, die für den Schutz von Personal und Ausrüstung unerlässlich sind.

Häufig gestellte Fragen (FAQs)

Was ist der Hauptunterschied zwischen einem Kontaktor und einem Motorstarter?

Ein 3-poliger Wechselschalter wie der Eaton DILM80 ist ein elektromagnetischer Schalter, der entwickelt wurde, um hohe Stromlasten zu verarbeiten, und seine einzige Funktion besteht darin, einen Stromkreis zu öffnen und zu schließen. Ein Motorstarter ist eine vollständigere Funktionseinheit, die einen Schützer als Kernschaltelement sowie die entscheidende Ergänzung eines Überlastrelais umfasst. Das Überlastrelais bietet dem Motor speziellen Schutz vor Überhitzung durch übermäßigen Strom vor Überlastungen oder Phasenverlust, was der Schützer allein nicht bietet.

Kann der DILM80 sowohl für 50Hz als auch für 60Hz-Stromanlagen verwendet werden?

Ja, das spezifizierte Modell DILM80 mit einer Spule für 230V 50Hz / 240V 60Hz ist für die Kompatibilität mit beiden gängigen Leistungsfrequenzen konzipiert. Diese doppelte Bewertung bietet erhebliche Flexibilität für Geräte, die in verschiedenen geographischen Regionen oder in Anlagen mit unterschiedlichen Stromversorgungen eingesetzt werden können. Es ist jedoch immer entscheidend, die spezifische Spulenspannungsmarkierung auf dem Kontaktor selbst zu überprüfen, um sicherzustellen, dass sie der verfügbaren Steuerversorgungsspannung entspricht.

Was ist die Bedeutung der AC-3 Nutzungskategorie?

Die AC-3 Nutzungskategorie ist eine standardisierte Klassifizierung, die durch den IEC-Standard definiert wird. Es legt die Aufgabe einer Schaltvorrichtung für"Starten von Eichhörnchenkäfigmotoren und Abschalten während des Laufes fest". Im Wesentlichen bedeutet es, dass der Kontaktor dem hohen Einbruchstrom (typischerweise 6-10 Mal der Volllaststrom) standhält, der beim Start eines Motors auftritt, und er ist auch in der Lage, den Volllaststrom des Motors zu brechen, sobald er auf Geschwindigkeit ist. Dies ist die häufigste Bewertung für allgemeine Motorstartanwendungen.

Wie wähle ich das richtige Überlastrelais aus, um mit dem DILM80-Kontaktor zu paaren?

Das Überlastrelais muss basierend auf dem Vollladstrom (FLC) des Motors ausgewählt werden, den es schützen soll. Eaton bietet eine Reihe von passenden Überlastrelais an, die speziell für die direkte Montage an Schützen der DILM-Serie entwickelt wurden. Die Auswahl beinhaltet die Auswahl eines Relais, dessen Stromverstellbereich den FLC des Motors umfasst. Die richtige Abstimmung zwischen der Bruchkapazität des Kontaktors und den Auslöseeigenschaften des Relais gewährleistet einen vollständigen und sicheren Motorschutz.

Welche Wartung ist für einen Kontaktor wie den DILM80 erforderlich?

Die Wartung ist in der Regel minimal, aber wichtig für langfristige Zuverlässigkeit. Es beinhaltet regelmäßige visuelle Inspektionen auf Anzeichen von körperlichen Schäden oder Überhitzung (Verfärbung). Der Kontaktor sollte entlastet werden, und die Kontakte können auf übermäßige Erosion oder Schweißen geprüft werden; Einige Versionen haben zu diesem Zweck transparente Abdeckungen. Auch die Reinigung des Geräts und die Freiheit von übermäßigem Staub und Feuchtigkeit ist entscheidend. Es wird empfohlen, den Wartungsplanen zu folgen, die in der offiziellen Eaton-Dokumentation beschrieben sind.
