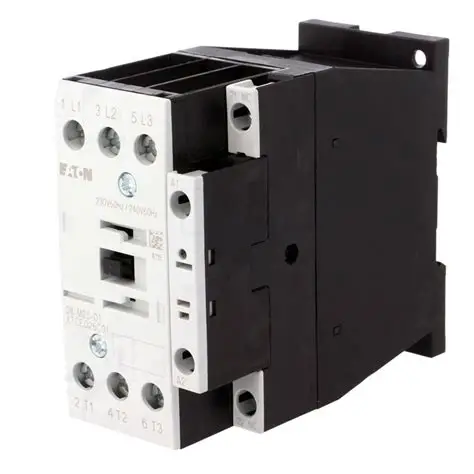

Der Eaton DILM25-01 steht als Eckpfeilkomponent in industriellen Elektrosystemen, präzise als vielseitiger 3-poliger Kontaktor für zuverlässiges Schalten und Steuern von Elektromotoren entwickelt. Als quintessenzieller Motorsteuerungsschalter ist er darauf ausgelegt, die anspruchsvollen Bedingungen häufiger Make-and-Break-Operationen, Einbruchströme und kontinuierlichen Heavy-Duty-Service zu bewältigen. Dieses kompakte, aber leistungsstarke Gerät dient als ferngesteuerter Schalter, der den sicheren Start, Stopp und Schutz von Dreiphasenmotoren ermöglicht, die die Arbeitspferde moderner Automatisierung, HVAC-Systeme und Industriemaschinen sind. Seine robuste Konstruktion, die Einhaltung internationaler Standards und flexible Integrationsmöglichkeiten machen es zu einer bevorzugten Wahl für Ingenieure und Paneelbauer, die die Systemsicherheit verbessern, Steuersequenzen automatisieren und die Langlebigkeit des Betriebs gewährleisten möchten.
1. Produktüberblick und Funktionsprinzip
Der Eaton DILM25-01 ist ein Mitglied der renommierten DILM-Schützer-Serie, die zur Steuerung von dreiphasigen Wechselstromlasten entwickelt wurde. Ein Motorsteuerschlatz ist im Kern ein elektrisch betriebener Schalter. Die DILM25-01 funktioniert durch die Verwendung eines leistungsstarken Steuersignals, typischerweise von einer SPS, einem programmierbaren Relais oder einer einfachen Druckknopfstation, um eine elektromagnetische Spule zu versorgen. Wenn diese Spule angesteuert wird, erzeugt sie ein Magnetfeld, das einen beweglichen Anker einzieht und dadurch mehrere Sätze von Leistungskontakten schließt. Bei diesem 3-poligen Schützer schließen sich drei Hauptleistungskontakte gleichzeitig, um die drei Phasen der Wechselstromversorgung mit dem Motor zu verbinden. Hilfskontakte, die mechanisch verbunden, aber elektrisch isoliert sind, ändern auch den Zustand, um Rückmeldung für die Steuerschaltung zu liefern, die signalisiert, ob der Kontaktor angesteuert ist oder nicht. Die Entspannung der Spule bewirkt, dass eine Feder die Kontakte in ihren normalerweise offenen Zustand zurückkehrt und die Leistung zum Motor sicher unterbricht.
2.Technische Spezifikationen und Leistungsdaten
Der DILM25-01 zeichnet sich durch eine Reihe von präzisen elektrischen und mechanischen Leistungen aus, die seinen Anwendungsbereich definieren. Es ist für einen Nennbetriebsstrom von 25 Ampere bei 400V AC geeignet, so dass es für die Steuerung von Motoren mit einer Nennleistung bis zu 11 kW bei 400V geeignet ist. Der 3-polige Kontaktor ist für eine breite Palette von Versorgungsspannungen ausgelegt, wobei die Hauptleistungsschaltung bis zu 690V AC verarbeiten kann. Die Steuerspule ist in einer Vielzahl von Standard-Wechsel- und Gleichspannungen wie 24V, 110V, 230V und 400V erhältlich, was Flexibilität für die Integration in verschiedene Steuerspannungssysteme bietet. Seine elektrische Haltbarkeit ist für Millionen mechanischer Operationen bewertet, mit einer hohen Anzahl von Make-and-Break-Zyklen unter Volllast, die seine Zuverlässigkeit für häufige Schaltanwendungen zeigen. Das Gerät verfügt auch über eine hohe Bruchkapazität, die es ermöglicht, Überlastströme sicher zu unterbrechen, und ist für einen minimalen Stromverbrauch im angesteuerten Zustand konzipiert, der zur Gesamtenergieeffizienz des Systems beiträgt.
3.Design Merkmale und Baudetails
Robustes Gehäuse und Sicherheitsdesign
Der Eaton DILM25-01 ist in einem selbstlöschenden Kunststoffgehäuse untergebracht, das einen hohen Schutz gegen versehentlichen Kontakt mit lebenden Teilen bietet, der typischerweise den IP20-fingersicheren Standards entspricht. Dies ist ein kritisches Sicherheitsmerkmal für jeden Motorsteuerschlatz, der in industriellen Steuertafeln installiert ist. Die Anschlüsse sind für sichere und zuverlässige Verbindungen konzipiert, die oft sowohl Käfigklemme- als auch Schraubendrahten aufnehmen, um unterschiedlichen Installationspräferenzen und Standards zu entsprechen. Die Gesamtkonstruktion ist robust, die den mechanischen Belastungen industrieller Umgebungen einschließlich Vibrationen standhalten kann.
Kontaktsystem und Magnetkreis
Das Herz dieses 3-poligen Kontaktors ist sein Silber-Cadmiumoxid (AgCdO) oder gleichwertige Silber-basierte Legierungskontakte. Diese Materialien bieten eine ausgezeichnete Widerstandsfähigkeit gegen Schweißen und Erosion und gewährleisten eine lange elektrische Lebensdauer. Das Magnetsystem, das die Spule, den Kern und den Anker umfasst, ist für einen geräuscharmen Betrieb und einen geringen Stromverbrauch optimiert. Viele Versionen verfügen über eine eingebaute transiente Unterdrückungsschaltung, die die Steuerelektronik vor Spannungsspitzen schützt, die durch das zusammenbrechende Magnetfeld erzeugt werden, wenn die Spule entlastet wird. Darüber hinaus ist der Schütz für eine einfache Montage auf Standard-DIN-Schienen (TS35) konzipiert, und einige Modelle bieten optionale mechanische Verriegelungen, um die gleichzeitige Belegung von zwei Schützen in Umkehr- oder Redundanzschemen zu verhindern.
4.Primäre Anwendungsbereiche und Industrielösungen
Die Hauptrolle des Eaton DILM25-01 ist als Motorsteuerschlatz für Dreiphasenmotoren. Es wird allgegenwärtig in Motorstarterkombinationen verwendet, oft gepaart mit thermischen Überlastrelais oder Leistungsschaltern, um eine komplette Motorstarterlösung zu bilden, die Schalten, Isolieren und Überlastschutz bietet. Diese Baugruppen sind grundlegend in Industrien wie der Fertigung, wo sie Förderbänder, Pumpen, Lüfter und Werkzeugmaschinen steuern.
Neben direktem Motorstart wird dieser 3-polige Kontaktor in Automatisierungssystemen weit verbreitet, um andere dreiphasige Lasten wie Heizelemente, Transformatorbanken und Leistungskondensatoren zur Kompensation zu steuern. Seine Zuverlässigkeit macht es zu einem Schlüsselkomponent in Gebäudemanagementsystemen für den Betrieb von Luftbehandlungseinheiten, Wasserpumpen und Kühltürmen. Die Vielseitigkeit des Geräts erstreckt sich auch auf spezialisierte Anwendungen wie Kompressorsteuerung, Kran- und Hubsysteme und als leistungssteuerndes Element in komplexen Steuerkreisen, die von SPS verwaltet werden.
5. Betriebsvorteile und wirtschaftliche Vorteile
Verbesserte Systemsicherheit und -zuverlässigkeit
Der DILM25-01 erhöht die Betriebssicherheit erheblich, indem er es Niederspannungssteuerschaltungen ermöglicht, leistungsstarke Motorschaltungen aus der Ferne zu schalten. Dadurch entfällt die Notwendigkeit, dass Bediener manuell mit Hochspannungsgeräten interagieren. Sein robustes Design gewährleistet eine konsistente Leistung über Millionen von Zyklen und minimiert das Risiko eines unerwarteten Ausfalls und der damit verbundenen Produktionsausfälle. Die klare Kennzeichnung der Anschlüsse und die standardisierte Farbcodierung der Hilfskontakte reduzieren Verkabelungsfehler während der Installation und Wartung.
Kosteneffizienz und vereinfachte Wartung
Als weltweit anerkanntes und weit verfügbares Bauteil bietet der Eaton DILM25-01 überzeugende Gesamtbetriebskosten. Die lange Lebensdauer reduziert die Ersatzfrequenz und die Lagerkosten. Das modulare Design und die DIN-Schienenmontage vereinfachen die Installation und das Paneellayout und sparen wertvolle Zeit und Arbeit während der Bauphase. Sollte eine Wartung erforderlich sein, kann der Schützer leicht ausgetauscht werden, ohne den gesamten Steuerkreis zu stören, dank seines standardisierten Formfaktors und Anschlusssystems, wodurch Maschinenausfallen und Wartungskosten reduziert werden.
6.Integrations- und Compliance-Standards
Der Eaton DILM25-01 ist für die globale Einhaltung entwickelt und verfügt über Zertifizierungen von wichtigen internationalen Normungsorganen wie UL, CSA, CE und CCC. Es entspricht den relevanten IEC- und EN-Normen, einschließlich IEC 60947-4-1, die Niederspannungsschalter und Motorstarter regelt. Dies gewährleistet, dass seine Leistung, Sicherheit und Zuverlässigkeit überprüft und in verschiedenen Märkten konsistent sind. Die Konstruktion des Kontaktors erleichtert auch die nahtlose Integration mit anderen Komponenten im Eaton-Portfolio, wie Überlastrelais und Schalter, die die Schaffung kohäsiver und vollständig koordinierter Motorsteuerungs- und Schutzsysteme ermöglichen.
Häufig gestellte Fragen (FAQs)
Was ist der Hauptunterschied zwischen einem Kontaktor und einem Relais?
Während beide elektromagnetisch betriebene Schalter sind, ist ein Motorsteuerungsschalter wie der DILM25-01 speziell entwickelt, um hohe Stromlasten, typischerweise von 9A bis über 1000A, zu handhaben und wird zur Steuerung von Stromkreisen wie Motoren und Heizungen verwendet. Ein allgemeines Relais ist für niedrigere Ströme, in der Regel bis zu 10-16A, konzipiert und wird hauptsächlich in Steuer- und Signalschaltungen verwendet. Kontaktoren wie der DILM25-01 verfügen über eine robuste Konstruktion mit Lichtbögen, um die leistungsstarken Lichtbögen zu löschen, die beim Unterbrechen von Motorströmen erzeugt werden, eine Funktion, die in Standard-Relais nicht typischerweise gefunden wird.
Kann der DILM25-01 sowohl für die AC- als auch für die DC-Motorsteuerung verwendet werden?
Der Eaton DILM25-01 ist hauptsächlich als 3-poliger Schützer zum Schalten von dreiphasigem Wechselstrom konzipiert und dafür optimiert. Während seine Spule entweder für Wechselstrom- oder Gleichstromspannung angegeben werden kann, sind seine Hauptleistungskontakte für Wechselstromlast bewertet. Die Verwendung eines Standard-Wechselschalters für eine Gleichstrommotorlast ist in der Regel nicht empfohlen. Gleichstrommotoren stellen eine andere Herausforderung für die Lichtbogenunterbrechung aufgrund des Fehlens eines natürlichen Stromkreuzes dar, was zu einer schnellen Kontakterosion und Ausfall führen kann. Für die Gleichstrommotorsteuerung sollte ein speziell für den Gleichstrombetrieb ausgewählter Schützer ausgewählt werden.
Wie wähle ich die richtige Spulenspannung für meine Anwendung aus?
Die Spulenspannung ist ein kritischer Auswahlparameter und muss der verfügbaren Steuerkreisspannung in Ihrem System entsprechen. Die DILM25-01 ist mit Spulen für eine breite Palette von Standardspannungen erhältlich, einschließlich 24V AC / DC, 110V AC, 230V AC und 400V AC. Sie müssen zuerst die Spannung Ihrer Steuerstromquelle identifizieren, die oft ein separater, niedrigerer Spannungstransformator oder Stromversorgung ist. Die Wahl der richtigen Spulenspannung gewährleistet eine zuverlässige Aufnahme und Haltung des Schützers ohne Überhitzung oder Ausfallbetrieb.
Was ist der Zweck der Hilfskontakte an diesem Kontaktor?
Die Hilfskontakte auf einem Motorsteuerschlatz wie dem DILM25-01 sind mechanisch mit der Hauptkontaktbewegung verbunden, sind jedoch getrennte, strommige Nennkontakte. Ihre Hauptfunktion besteht darin, der Steuerschaltung ein Signal über den Status des Kontaktors zu liefern. Beispielsweise kann ein normalerweise offener (NO) Hilfskontakt in einem Dichtkreis verwendet werden, um den Spulenkreislauf aufrechtzuerhalten, nachdem der Startknopf freigegeben ist, während ein normalerweise geschlossener (NC) Kontakt verwendet werden kann, um sich mit einem anderen Kontaktor zu verriegeln oder ein "Stopp"-Signal an ein Überwachungssystem bereitzustellen.
Welche Wartung ist für einen Schützer wie den DILM25-01 erforderlich?
Eaton Kontaktoren sind für eine minimale Wartung konzipiert. Die Hauptaufgaben umfassen die regelmäßige visuelle Inspektion auf Anzeichen von körperlichen Schäden oder Überhitzung (Verfärbung) und die Überprüfung auf lose Anschlüsse. Es ist auch ratsam, den Betrieb des Kontaktors regelmäßig zu überprüfen, um sicherzustellen, dass er knackig aufnimmt und fällt. Die Kontakte selbst sind nicht für die Reinigung oder das Archivieren des Benutzers konzipiert; Wenn eine erhebliche Kontakterosion oder Schweißen vermutet wird, sollte der Kontaktorblock ersetzt werden, um Sicherheit und Zuverlässigkeit zu gewährleisten. Das Gerät sauber und frei von übermäßigem Staub und Feuchtigkeit zu halten trägt auch zur Langlebigkeit bei.
