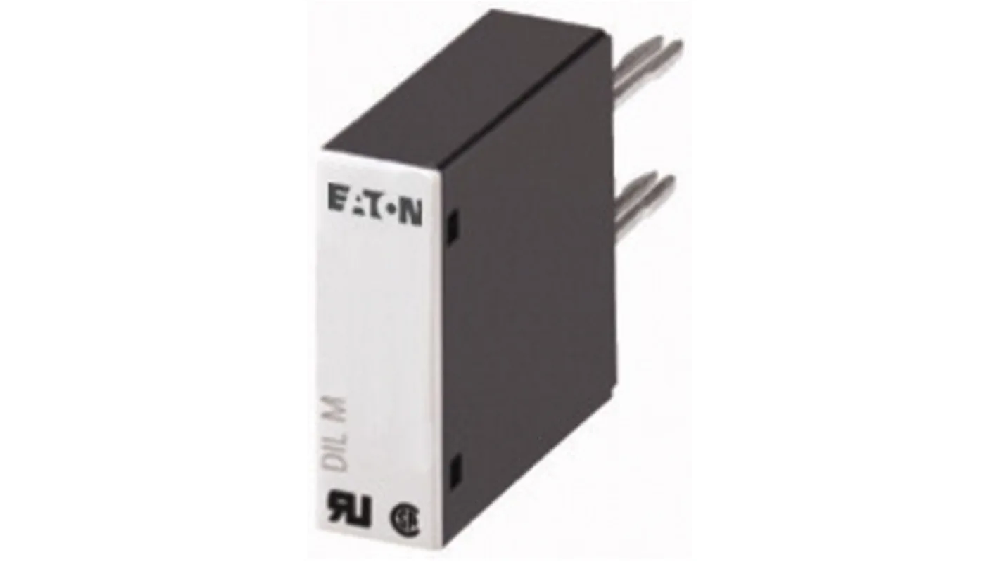

Eaton DILM12-XSPV240 Kontaktoren Spannungsschutz Varistor Unterdrücker

Der Eaton DILM12-XSPV240 stellt eine kritische Integration aus robuster Kontaktortechnologie und ausgeklügelter Überspannungsschutzfunktionalität dar, die speziell entwickelt wurde, um sensible Steuerschaltungen vor schädlichen Spannungstransenzen zu schützen. Dieses innovative Gerät kombiniert einen DILM12-Kontaktor mit einem eingebauten Varistorunterdrücker und schafft eine umfassende Lösung für Anwendungen, in denen elektrische Geräusche und Spannungsspitzen eine ständige Bedrohung für die Betriebssicherheit darstellen. Durch die nahtlose Integration eines Metalloxidvaristors direkt in den Spulenkreislauf des Schützers klemmt diese Einheit aktiv vorübergehende Überspannungen und schützt somit die Schützerspule vor Isolationsabbau und vorzeitigem Ausfall. Diese Doppelzweckkonstruktion erhöht nicht nur die Langlebigkeit des Kontaktors selbst, sondern trägt auch zur allgemeinen Stabilität und Geräuschschutz des gesamten Steuersystems bei, was es zu einem unverzichtbaren Bestandteil in der industriellen Automatisierung, HVAC-Systemen und Motorsteuerungszentren macht.

1. Produktüberblick und Betriebsprinzip

Die Eaton DILM12-XSPV240 ist eine spezialisierte Version der bewährten DILM-Schützer-Serie, ergänzt mit einem integrierten Spannungsunterbrechungsmodul. In seinem Kern funktioniert das Gerät als Standard-elektromechanischer Kontaktor, der eine elektromagnetische Spule verwendet, um elektrische Kontakte zur Steuerung elektrischer Belastungen mechanisch zu öffnen und zu schließen. Das definierende Merkmal dieses Modells ist sein integrierter Varistorunterdrücker, ein spannungsabhängiger Widerstand, der die Betriebsspule des Kontaktors schützt. Unter normalen Spannungsbedingungen weist der Varistor einen sehr hohen Widerstand auf, wirkt effektiv als offene Schaltung und bleibt im System passiv. Wenn jedoch ein Spannungsschwank oder ein vorübergehender Spitze auftritt und die Spannungsspannung des Varistors übersteigt, fällt sein Widerstand sofort auf einen sehr niedrigen Wert ab. Diese Aktion schafft einen kurzfristigen Weg mit niedriger Impedanz, der den schädlichen Überspannungsstrom von den empfindlichen Spulenwicklungen wegleitet, die Energie als Wärme sicher abträgt und die Spannung über die Spule auf ein sicheres Niveau begrenzt.

Dieses Betriebsprinzip ist entscheidend für die Minderung von zwei primären Ausfallmodi in Kontaktoren: Spulenverbrennung und Kontaktschweißen. Das Überspannungsschutzelement adressiert speziell ersteres, indem es die Hochstromimpulse verhindert, die sich überhitzen und die Spulenisolation beeinträchtigen können. Der integrierte Charakter dieser Lösung eliminiert die Notwendigkeit externer Unterdrückungsmodule, die häufig während der Installation oder Wartung vergessen oder falsch verdrahtet werden können, wodurch ein garantierter Schutz gewährleistet und der gesamte Konstruktions- und Installationsprozess für Bedienfelder vereinfacht wird.

2.Technische Spezifikationen und Leistungsmerkmale

Der DILM12-XSPV240 zeichnet sich durch eine Reihe präziser elektrischer und mechanischer Parameter aus, die seinen Anwendungsbereich definieren. Das Gerät ist für eine Standardspulenspannung von 240V AC ausgelegt,was die Nennbetriebsspannung für den elektromagnetischen Aktuator ist. Der integrierte Varistorunterdrücker wird mit einer bestimmten maximalen Dauerbetriebsspannung und einer Klemmspannung kalibriert, die die Schwelle bestimmt, bei der er anfängt zu führen. Schlüsselleistungsmetriken umfassen einen hohen Impulsstrom, der den maximalen Einzelstrom definiert, den der Unterdrücker ohne Abbau verarbeiten kann, und eine robuste Energieabsorptionskapazität, die in Joule gemessen wird, die darauf hindeutet, dass er die durch vorübergehende Ereignisse erzeugte Wärme ableitet.

Die Kontaktorkomponente selbst ist für einen spezifischen Betriebsstrom ausgelegt, der typischerweise den Spezifikationen der DILM12-Serie für Leistungsschaltanwendungen entspricht. Die mechanische Haltbarkeit ist für Millionen von Operationen bewertet, eine Zahl, die durch das Vorhandensein des Überspannungsschutzes erheblich unterstützt wird, der den mechanischen Schock und die Isolationsspannung verhindert, die durch Spannungsspitzen während der Spannung und Entspannung der Spule verursacht wird. Das Gerät erfüllt die relevanten internationalen Normen sowohl für Kontaktoren als auch für Überspannungsschutzgeräte, einschließlich IEC/EN 60947-4-1 und IEC 61643-11, die ein überprüftes Maß an Sicherheit und Leistung gewährleisten. Das kompakte, modulare Design ermöglicht eine einfache Montage auf Standard-DIN-Schienen, und die Einheit ist für eine breite Palette von Umgebungstemperaturen entwickelt, was sie für anspruchsvolle industrielle Umgebungen geeignet macht.

3.Design Merkmale und Baudetails

Integrierte Schaltungsschutzarchitektur

Das wichtigste Konstruktionsmerkmal des DILM12-XSPV240 ist die monolithische Integration des Varistorunterdrückers direkt über die Anschlüsse der Betriebsspule. Diese Architektur ist weit überlegen externen Unterdrückungsmethoden, da sie eine garantierte, Nullverdrahtungslösung bietet. Der Varistor, typischerweise eine gesinterte Metalloxidkeramikscheibe, ist sicher im Gesamtgehäuse des Kontaktors untergebracht und schützt ihn vor physischen Schäden und Umweltschadstoffen. Diese Konstruktion stellt sicher, dass das Schutzkomponente immer in der richtigen elektrischen Konfiguration ist - parallel zur Spule - ohne sich auf den Paneelbauer oder den Wartungstechniker zu verlassen, um es richtig zu installieren.

Robuste elektromechanische Konstruktion

Die Kontaktorbasis ist für langfristige Zuverlässigkeit unter rauen Bedingungen gebaut. Das elektromagnetische System verwendet einen präzisionsgeformten Spulenformer und hochwertige Kupferwicklungen. Der Kern besteht aus verlustarmem Verbundstahl, um einen effizienten und leisen Betrieb zu gewährleisten. Die Hauptkontakte sind oft aus Silber-Cadmiumoxid oder anderen bogenbeständigen Materialien hergestellt, die in einem Bogenschalz untergebracht sind, der entworfen ist, um den Bogen schnell und effizient zu löschen. Die gesamte Baugruppe ist in einem selbstlöschenden Kunststoffmaterial eingeschlossen, das eine hohe dielektrische Festigkeit und Widerstand gegen gängige Industriechemikalien, Öle und Staub bietet. Diese robuste Konstruktion in Kombination mit dem integrierten Überspannungsschutz schafft ein Gerät, das außergewöhnlich widerstandsfähig gegenüber den elektrischen und mechanischen Belastungen des täglichen Betriebs ist.

4.Primäre Anwendungsbereiche und Industrielösungen

Der Eaton DILM12-XSPV240 spielt eine entscheidende Rolle in einer Vielzahl von Anwendungen, in denen die Zuverlässigkeit der Steuerschaltung von höchster Bedeutung ist. In industriellen Motorsteuerzentren wird es verwendet, um Motoren für Pumpen, Lüfter und Kompressoren zu starten und zu stoppen. In diesen Umgebungen sind Spannungsvergänge aufgrund der Schaltung großer induktiver Belastungen oder Versorgungsereignisse häufig. Der integrierte Varistorunterdrücker sorgt dafür, dass die Kontaktorspule nicht Opfer dieser elektrischen Störungen wird, wodurch unerwartete Motorabschaltungen und Produktionsausfälle verhindert werden.

Eine weitere wichtige Anwendung ist in Heizung, Lüftung und Klimaanlagen für gewerbliche Gebäude. Diese Systeme verfügen oft über Kontaktoren, die Kompressoreinheiten und große Lüftermotoren steuern. Der konstante Zyklus dieser Lasten, gekoppelt mit den langen Drahtläufen zwischen Steuertafeln und Feldgeräten, macht die Steuerschaltungen sehr anfällig für induzierte Spannungsspitzen. Der DILM12-XSPV240 bietet eine robuste Verteidigung und erhöht die mittlere Zeit zwischen Ausfällen für das gesamte HVAC-Steuersystem. Darüber hinaus wird es weit verbreitet in automatisierten Materialbehandlungssystemen, Verpackungsmaschinen und industrieller Prozesssteuerung, wo ein einziger Schützausfall eine komplexe und kostspielige Produktionslinie stoppen kann, was seinen Wert bei der Aufrechterhaltung der Gesamtwirksamkeit der Ausrüstung unterstreicht.

5. Betriebsvorteile und wirtschaftliche Vorteile

Verbesserte Systemzuverlässigkeit und Betriebszeit

Der primäre betriebliche Vorteil des Einbaus eines Überspannungsschutzes direkt in den Schützer ist die dramatische Steigerung der Zuverlässigkeit der Steuerschaltung. Durch die Beseitigung von Spulenausfällen durch Spannungstrangenzen reduziert der DILM12-XSPV240 unmittelbar ungeplante Ausfallzeiten. Dies ist ein kritischer wirtschaftlicher Faktor in der kontinuierlichen Prozessindustrie und der Großvolumenfertigung, wo Produktionsverluste pro Stunde Ausfallzeit erheblich sein können. Die Vorrichtung gewährleistet, dass der Kontaktor, ein wesentlicher Bestandteil der Leistungsschaltkreise, über seine vorgesehene Lebensdauer in Betrieb bleibt.

Reduzierte Gesamtbetriebskosten und vereinfachtes Design

Aus wirtschaftlicher Sicht senkt diese integrierte Lösung die Gesamtbetriebskosten auf verschiedene Weise. Es beseitigt die Notwendigkeit, separate Unterdrückungsmodule zu beschaffen, zu lagern und zu verdrahten, was Komponentenkosten, Speicherplatz und Installationsarbeit einspart. Es reduziert auch die für die Gestaltung des Bedienfelds erforderliche Konstruktionszeit, da der Überspannungsschutz in eine Standardkomponente vorentwickelt wird. Aus Wartungssicht aus vereinfacht es die Fehlerbehebung und das Ersatzteilmanagement, da Techniker nur eine einzige, einheitliche Komponente statt mehrerer Teile lagern und ersetzen müssen. Die verlängerte Lebensdauer des Kontaktors, eine direkte Folge der geschützten Spule, reduziert die langfristigen Ersatzkosten weiter und trägt durch die Erzeugung weniger Elektronikabfälle zu einem nachhaltigeren Betrieb bei.

Häufig gestellte Fragen (FAQs)

Wie unterscheidet sich der integrierte Varistorunterdrücker von der Verwendung einer externen RC-Schaltung oder Diode?

Ein externer RC (Widerstand-Kondensator) Snubber oder eine freilaufende Diode sind häufige Methoden zur Unterdrückung von Spannungstrangenzen über eine induktive Last wie eine Kontaktorspule. Eine Diode ist sehr effektiv bei der Unterdrückung des induktiven Rückschlags von Gleichstromspulen, verlangsamt jedoch drastisch die Ausfallzeit des Kontaktors, was unerwünscht sein kann. Ein RC-Snubber funktioniert sowohl für Wechsel- als auch Gleichstrom, erfordert jedoch eine korrekte Größe und fügt zusätzliche Verkabelung hinzu. Der integrierte Varistorsuppressor im DILM12-XSPV240 bietet eine ausgewogene Lösung. Es bietet robusten Schutz für Wechselstromspulen, ohne die Freisetzungszeit des Schützers erheblich zu verzögern, und seine integrierte Natur garantiert eine korrekte Installation und eine konsistente Leistung ohne zusätzliche Konstruktion oder Verkabelung.

Was ist die typische Lebensdauer des integrierten Varistors und wie beeinflusst es die Wartung des Kontaktors?

Der Varistorsuppressor ist ein Feststoffgerät mit einer endlichen Lebensdauer, das durch vorübergehende Ereignisse verbraucht wird. Jede Spannung, die sie klemmt, zerstört die Komponente leicht. Allerdings sind hochwertige Varistoren, wie die von Eaton verwendet werden, so konzipiert, dass sie einer sehr hohen Anzahl typischer industrieller Übergänge über viele Jahre standhalten. Der End-of-Life-Modus des Varistors ist in der Regel ein Kurzschluss, der die Spule dauerhaft einsetzen würde, wenn es auftrat. Um dies zu verhindern, ist das Gerät so ausgelegt, dass es sicher ausfällt. Der Wartungszyklus für den Kontaktor selbst ist in der Regel nicht beeinflusst; es bleibt auf mechanischer Verschleißung und Kontakterosion basiert. Der Varistor erfordert keine routinemäßige Wartung, und sein Zustand wird in der Regel indirekt durch den fortgesetzten zuverlässigen Betrieb des Kontaktors überwacht.

Kann dieser Schützer mit integriertem Überspannungsschutz sowohl in AC- als auch in DC-Spulenanwendungen verwendet werden?

Der Eaton DILM12-XSPV240 ist speziell für eine 240V Wechselspule konfiguriert, wie in seiner Modellnummer angegeben. Die Varistorunterdrückertechnologie eignet sich an sich für Wechselschaltkreise. Für Anwendungen, die eine Gleichstromspule erfordern, wäre ein anderes Unterdrückungsverfahren, wie eine integrierte Diode oder ein separates Gleichstromdämmermodul, geeigneter. Es ist von entscheidender Bedeutung, ein Schützmodell mit einer Spulenspannung und einem Unterdrückungstyp zu wählen, der genau zur Stromversorgung der Steuerschaltung passt, um einen ordnungsgemäßen Betrieb und einen effektiven Schutz zu gewährleisten.

Was sind die Konsequenzen, wenn ein überspannungsgeschützter Schützer nicht in einer lauten elektrischen Umgebung verwendet wird?

Der Betrieb eines Standardschalters ohne Überspannungsschutz in einer Umgebung mit erheblichen Spannungstrangenzen kann zu mehreren negativen Ergebnissen führen. Am häufigsten ist der allmähliche Abbau und der mögliche Ausfall der Kontaktorspule. Die Isolation am feinen Kupferdraht der Spule kann unter wiederholter Hochspannungsspannung zusammenbrechen, was zu verkürzten Wendungen führt. Dies erhöht den Spulenstrom, erzeugt übermäßige Wärme und verursacht einen vollständigen Spulenverbrennung, wodurch der Kontaktor inaktiv ist. Dies führt zu ungeplanten Ausfallzeiten, teuren Notfallreparaturen und dem Bedarf an Ersatzteilen. Darüber hinaus kann elektrisches Rauschen aus der Spule wieder in die Steuerverdrahtung gekoppelt werden, was möglicherweise Fehlfunktionen in empfindlichen Geräten wie programmierbaren Logiksteuern oder Sensoren verursacht.
