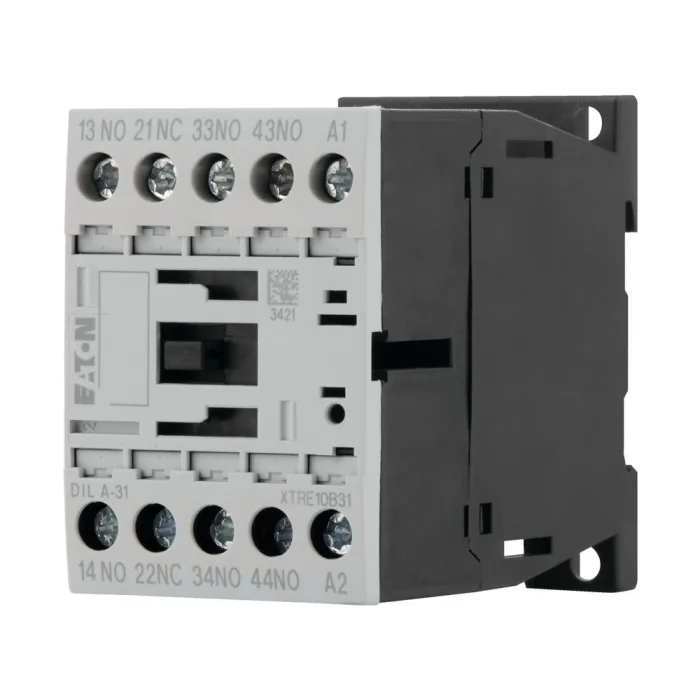

Der Eaton DILA-31 ist ein robuster und vielseitiger 4-poliger Kontaktor, der speziell entwickelt wurde, um den komplexen Schaltanforderungen moderner industrieller Steuersysteme gerecht zu werden. Als Teil der renommierten Moeller-Serie von Eaton wurde dieses Wechselstromschalterrelais entwickelt, um eine zuverlässige Leistung in einem kompakten, modularen Formfaktor zu bieten. Seine Hauptfunktion besteht darin, als schwere Schaltschnittstelle zu fungieren, die oft direkt von programmierbaren Logiksteuern (SPS) gesteuert wird, um höhere Leistungslasten wie Motoren, Heizelemente und Beleuchtungssysteme zu verwalten. Mit einem maximalen Betriebsstrom von 4A und einer vielseitigen Kontaktkonfiguration dient der DILA-31 als kritische Kopplungs- und Schnittstellenkomponente, die die Lücke zwischen leistungsstarken Steuerschaltungen und leistungsstarken Aktuatorsystemen mit außergewöhnlicher Effizienz und Zuverlässigkeit überbrückt. Sein Design spiegelt die jahrhundertelange Erfahrung von Eaton im Bereich Motorstart, Steuerung und Schutz wider und bietet eine bewährte Lösung für Anwendungen, die sowohl Sicherheit als auch Betriebsdauer erfordern.
1. Produktüberblick und Betriebsprinzip
Das Eaton DILA-31 gehört zu einer Familie von Schützrelais, die sich durch ihre modulare, erweiterbare Konstruktion und vierpolige Schaltfähigkeit auszeichnet. In seinem Kern arbeitet er als elektrisch betätigter Schalter. Wenn die Steuerspannung (in Wechsel- und Gleichstromvarianten wie 230V Wechsel- oder 24V Gleichstrom verfügbar) auf seine Spule angelegt wird, erzeugt sie ein Magnetfeld, das einen Anker einzieht. Diese physische Bewegung öffnet oder schließt mehrere Sätze von Leistungskontakten gleichzeitig. Der DILA-31 ist besonders für seine flexible Kontaktkonfiguration bekannt, die als Kombination von normalerweise offenen (NO) und normalerweise geschlossenen (NC) Kontakten angegeben werden kann, wobei eine gemeinsame Anordnung drei normalerweise offene und eine normalerweise geschlossene (NC + NO x 3) ist. Diese Flexibilität ermöglicht es, komplexe Steueraufgaben wie das Schalten von drei Phasen eines Motors durchzuführen und gleichzeitig ein Status-Feedback-Signal durch den vierten Polen bereitzustellen. Als Wechselstromschaltrelais ist es für die in industriellen Umgebungen üblichen Wechselstrombelastungen optimiert und gewährleistet einen stabilen Betrieb und eine lange elektrische Lebensdauer auch unter häufigen Schaltbedingungen.
2.Technische Spezifikationen und Leistungsmerkmale
Der DILA-31 ist durch eine Reihe robuster elektrischer und mechanischer Spezifikationen definiert, die ihn für eine breite Palette von industriellen Umgebungen geeignet machen. Elektrisch ist es für einen maximalen kontinuierlichen Betriebsstrom von 4A pro Pol vorgesehen. Es ist mit verschiedenen Steuerspulenspannungen erhältlich, einschließlich gemeinsamer Industrienormen wie 230V AC (50/60 Hz) und 24V DC, die Konstruktionsflexibilität für verschiedene Steuerspannungssysteme bieten. Mechanisch verfügt der Schützer über ein kompaktes, platzsparendes Design mit einer einheitlichen Breite von 45mm, einer Höhe von 68mm und einem Gewicht von etwa 254 Gramm für das AC-Modell. Dieser kompakte 4-polige Schützer ist für eine einfache Montage auf Standard-DIN-Schienen konzipiert, eine allgegenwärtige Funktion in industriellen Bedienfeldern, die die Installation und Wartung vereinfacht. Die elektrischen Anschlüsse erfolgen über zuverlässige Schraubenklemmen, die sichere und hochintegritätige Anschlüsse für Strom- und Steuerkreise gewährleisten. Die Konstruktion wurde entwickelt, um internationale Standards zu erfüllen, einschließlich der RoHS-Einhaltung, die die Einhaltung der globalen Umwelt- und Sicherheitsvorschriften unterstreicht.
3.Design Merkmale und Baudetails
Modulare und erweiterbare Architektur
Ein herausragendes Merkmal der DILA-31-Serie ist sein modulares und erweiterbares Design. Die grundlegende Vierpoleinheit kann mit zusätzlichen Hilfskontaktblöcken erweitert werden, die oben montiert sind, so dass die Gesamtzahl der Kontakte auf bis zu acht erhöht werden kann. Diese Modularität ermöglicht es den Ingenieuren, die Funktionalität des Kontaktors auf die genauen Anforderungen der Anwendung anzupassen, ohne einen größeren Fußabdruck oder ein völlig anderes Gerät zu erfordern. Alle Kontakte innerhalb der Baugruppe sind miteinander verschlossen und entgegengesetzt, was eine präzise mechanische Synchronisation und einen sicheren Betrieb gewährleistet.
Robuste Konstruktion für eine lange Lebensdauer
Die DILA-31 ist für Haltbarkeit in anspruchsvollen industriellen Umgebungen entwickelt. Die Materialien und die Konstruktion werden gewählt, um eine lange mechanische und elektrische Lebensdauer zu gewährleisten, die Millionen von Betriebszyklen standhalten kann. Das Kontaktsystem ist entworfen, um elektrische Bogenbildung effektiv zu verwalten, und für Modelle mit ihnen ausgestattet, 灭弧室 sollte nie während des Betriebs entfernt werden, um Kurzschlüsse zu verhindern. Die Verwendung hochwertiger Materialien für Kontakte, Spulen und das Isoliergehäuse gewährleistet eine konsistente Leistung und Widerstand gegen Verschleiß, Korrosion und elektrische Ausfälle.
Integrierte Sicherheits- und Zuverlässigkeitsmerkmale
Sicherheit ist bei der Konstruktion dieses Wechselstromschalterrelais von höchster Bedeutung. Die positiv geführten Kontakte sind ein kritisches Sicherheitsmerkmal, was bedeutet, dass die NC- und NO-Kontakte niemals gleichzeitig geschlossen werden können, was für sichere Maschinenzustande und eine zuverlässige Verriegelung unerlässlich ist. Diese mechanische zwangsgeführte Führung verhindert Ausfallmodi, die zu gefährlichen Situationen führen könnten, was sie zu einem Schlüsselkomponent in sicherheitsbezogenen Steuerschaltungen macht.
4.Primäre Anwendungsbereiche und Industrielösungen
Die Vielseitigkeit des Eaton DILA-31 macht ihn zu einem Eckpfeiler in zahlreichen industriellen Automatisierungs- und Steuerungsszenarien.
Industrielle Automatisierung und Motorsteuerung
Seine primäre Anwendung ist in der industriellen Automatisierung, wo es als Schnittstellenrelais fungiert. Es wird häufig verwendet, um größere Kontaktoren oder Motorstarter direkt vom Ausgang einer SPS zu steuern. Diese Einrichtung ermöglicht es der niedrigstromigen SPS-Ausgang, die höheren Ströme, die von Motorstarterspulen benötigt werden, sicher und zuverlässig zu schalten. In komplexen Maschinen können mehrere DILA-31-Kontaktoren verwendet werden, um Mehrgeschwindigkeitsmotoren, Star-Delta-Starter zu verwalten oder Hilfsmotoren für Lüfter, Pumpen und Kompressoren zu steuern.
Strommanagement- und Verteilungssysteme
Als 4-poliger Kontaktor ist er perfekt für dreiphasige Stromanwendungen geeignet. Es kann verwendet werden, um alle drei Phasen und die neutrale Leitung eines Motors oder einer Heizlast gleichzeitig zu schalten. Dies macht es ideal für Anwendungen in Stromverteilungssystemen, wie z. B. automatische Übertragungssysteme, Kondensatorbanken zur Leistungsfaktorkorrektur und Steuerung industrieller Heizsysteme, bei denen eine vollständige Isolierung der Last erforderlich ist.
Gebäudeautomation und -steuerung
Neben der Schwerindustrie findet der DILA-31 Anwendung in Gebäudeautomationssystemen. Es kann dreiphasige HVAC-Einheiten, große Beleuchtungsanlagen und andere bedeutende elektrische Belastungen in gewerblichen Gebäuden steuern. Seine zuverlässige Leistung und die Einhaltung der Sicherheitsstandards machen es zu einem zuverlässigen Bestandteil für die Verwaltung wesentlicher Gebäudeservices.
5. Installation, Verkabelung und Wartungsbewegungen
Die richtige Installation ist entscheidend für den zuverlässigen Betrieb und die lange Lebensdauer des DILA-31-Kontaktors. Vor der Installation wird empfohlen, zu überprüfen, ob die Spulenspannung mit der Steuerversorgungsspannung übereinstimmt und manuell zu überprüfen, ob die beweglichen Teile frei ohne Bindung arbeiten. Während der Installation sollte der Schützer sicher auf einer DIN-Schiene montiert werden, und es muss darauf geachtet werden, dass keine Schrauben, Drähte oder andere Trümmer in die Einheit fallen, da dies eine mechanische Bindung oder elektrische Kurzschlüsse verursachen könnte. Die Schraubenklemmen sollten auf das angegebene Drehmoment festgezogen werden, um einen guten elektrischen Kontakt zu gewährleisten und ein Lösen durch Vibrationen zu verhindern.
Zur Wartung wird eine regelmäßige Inspektion empfohlen. Dazu gehört die Überprüfung auf Anzeichen einer Überhitzung an den Anschlüssen, die Sicherstellung, dass der Kontaktor frei von übermäßigem Staub und Verschmutzung ist, und die Überprüfung, ob er korrekt funktioniert. Ein wichtiger Wartungsaspekt sind die Kontakte. Während Silberlegierungskontakte natürlich eine dunkle Oxidschicht bilden, die leitfähig ist und nicht abgelegt werden sollte, kann jede schwere Bogenbildung, die erhebliche Pitting oder Materialtransfer verursacht, einen Kontaktaustausch oder eine Erneuerung der gesamten Einheit erfordern. Es ist auch wichtig, dass, wenn der Kontaktor mit einem 灭弧室, Dieses Bauteil muss während des Betriebs immer an Ort und Stelle sein, um Lichtbögen sicher zu löschen und phasenübergreifende Fehler zu verhindern.
6.Vergleichliche Vorteile und Wertvorschlag
Raumeffizienz und Designflexibilität
Die kompakte 45mm Breite des DILA-31 stellt eine hohe Raumoptimierung für einen 4-poligen Kontaktor dar. Dies ermöglicht es Bedienfeld-Designern, mehr Funktionalität in einen kleineren Fußabdruck aufzubauen und die Gesamtgröße und Kosten von Steuergehäusen zu reduzieren. Seine modulare Erweiterbarkeit erhöht diesen Wert weiter und ermöglicht maßgeschneiderte Lösungen ohne die Notwendigkeit mehrerer diskreter Geräte.
Verbesserte Systemsicherheit und -zuverlässigkeit
Der Einbau von formgeführten Kontakten erhöht das Sicherheitsniveau der Steuersysteme. Diese Funktion ist für Anwendungen unerlässlich, die die Einhaltung von Maschinensicherheitsnormen erfordern, da sie das Auftreten von Fehlern verhindert, die zu unerwarteten Maschinenstarten oder gefährlichen Bedingungen führen könnten. Die robuste Konstruktion und bewährte Konstruktionsprinzipien, die von der Eaton Moeller-Serie vererbt wurden, tragen zu einer hohen mittleren Zeit zwischen Ausfällen (MTBF) bei und minimieren ungeplante Ausfallzeiten.
Betriebskosteneffizienz
Die lange elektrische und mechanische Lebensdauer des DILA-31 führt direkt zu reduzierten Ersatzkosten und niedrigeren Gesamtbetriebskosten. Seine Fähigkeit, direkt mit SPS zu verbinden, vereinfacht die Steuerungssystemarchitektur, reduziert potenziell den Bedarf an Zwischenschnittstellenmodulen und rationalisiert die Materialliste sowohl für Originalgerätehersteller (OEMs) als auch für Endbenutzer.
Häufig gestellte Fragen (FAQs)
Was unterscheidet einen 4-poligen Kontaktor wie den DILA-31 von einem Standard-3-poligen Kontaktor?
Ein Standard-3-poliger Kontaktor wird typischerweise verwendet, um die Dreiphasenleiter eines Motors oder einer Last zu schalten. Ein 4-poliger Kontaktor fügt einen vierten Pol hinzu, der ein entscheidendes zusätzliches Schaltelement bereitstellt. Dieser zusätzliche Pol kann verwendet werden, um den neutralen Leiter für eine vollständige Lasttisolation zu schalten, eine Steuerschaltung für Signalisierung oder Verriegelung zu schalten oder eine Spannungsversorgung für eine Motorbremse in Hebeanwendungen bereitzustellen. Die flexible NO/NC-Konfiguration des DILA-31 an seinen Polen macht es an all diese Rollen anpassbar.
Kann der DILA-31 sowohl für Wechsel- als auch Gleichstromspannungen verwendet werden?
Die DILA-31 Serie bietet Modelle mit Spulen für spezifische Spannungstypen und Spannungsbereiche. Es gibt Versionen mit Spulen für den Wechselstrombetrieb (z.B. 230V AC 50/60Hz) und Versionen für den Gleichstrombetrieb (z.B. 24V DC). Es ist wichtig, das Modell mit einer Spulenspannung auszuwählen, die der verfügbaren Steuerversorgung in der Anwendung entspricht, um einen ordnungsgemäßen Betrieb zu gewährleisten und Schäden zu vermeiden.
Wie funktioniert die Erweiterbarkeit dieses Kontaktors in der Praxis?
Die Grundeinheit DILA-31 kann mit zusätzlichen, separat erhältlichen Hilfskontaktmodulen ausgestattet werden, die an der Oberseite der Haupteinheit befestigt werden. Diese Module, die zusätzliche normalerweise offene oder normalerweise geschlossene Kontakte zur Verfügung stellen können, verriegeln sich mechanisch am Hauptschützer. Wenn die Spule des Hauptschalters angesteuert wird und sich der Anker bewegt, betätigt er auch die Kontakte in diesen Hilfsmodulen und erhöht effektiv die Anzahl der Schaltungen, die gleichzeitig von einem einzigen Befehlssignal geschaltet werden können.
Was ist die Bedeutung von „positiv geführten Kontakten“?
Positiv geführte (oder mechanisch verbundene) Kontakte sind ein grundlegendes Sicherheitsmerkmal. Sie stellen sicher, dass die normalerweise offenen und normalerweise geschlossenen Kontakte physikalisch derart verbunden sind, dass beide nicht gleichzeitig geschlossen werden können. Diese "Break-before-make"-Aktion ist für Sicherheitssperrkreise entscheidend, da sie eine Situation verhindert, in der beispielsweise ein Vorwärts- und Rückwärtsbefehl gleichzeitig auf einen Motor angewendet werden könnte, der einen Kurzschluss oder einen Maschinenschäden verursachen könnte.
Was sind die wichtigsten Schritte zur Fehlerbehebung eines DILA-31, der nicht funktioniert?
Überprüfen Sie zunächst, ob die richtige Steuerspannung an den Spulenanschlüssen vorhanden ist. Wenn Spannung vorhanden ist, aber der Kontaktor nicht einzieht, kann die Spule fehlerhaft sein. Wenn es klappert oder nicht richtig versiegelt, kann die Spannung zu niedrig sein. Wenn die Spule angesteuert ist und sich der Anker bewegt, aber die Last keine Strom erhält, können die Hauptkontakte verschleißt oder beschädigt werden. Stellen Sie immer sicher, dass die Stromversorgung getrennt ist, bevor Sie eine physische Inspektion oder Wartung des Kontaktors oder seiner Lastanschlüsse durchführen.
