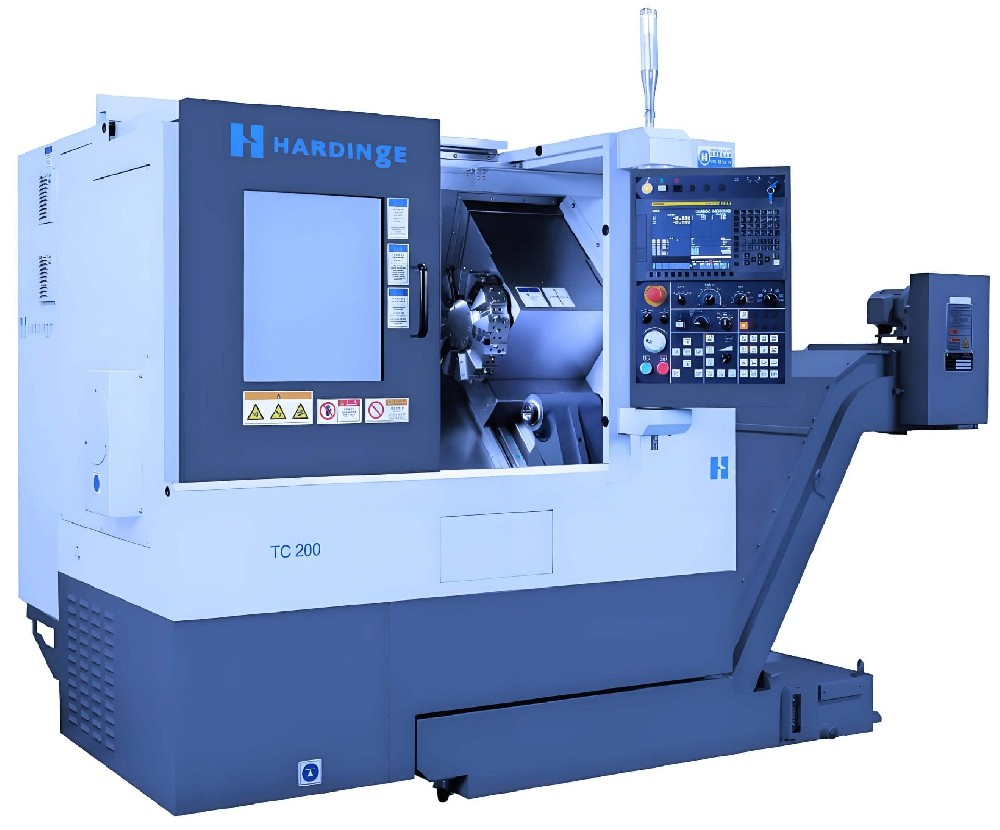

Hardinge TC200 Ultra-Präzision Industrie CNC Drehmaschine

Die HARDINGE TC200 steht als eine beeindruckende industrielle CNC-Drehmaschine für Hersteller, die sich weigern, Kompromisse bei Präzision und Zuverlässigkeit zu machen. Diese Maschine verkörpert Hardinges Erbe der Exzellenz in der Superpräzisionsbearbeitung und bietet eine robuste Lösung für die Herstellung komplexer Komponenten mit außergewöhnlicher Genauigkeit und Wiederholbarkeit. Der TC200 wurde mit Schwerpunkt auf Steifigkeit, thermische Stabilität und benutzerfreundliche Bedienung konzipiert und ist standardmäßig mit einem leistungsstarken Fanuc 0i-TF Plus-Steuersystem ausgestattet, was ihn zu einem vielseitigen und produktiven Vorteil für Werkstätten und Produktionsumgebungen mit hohem Volumen macht. Seine Fähigkeiten eignen sich besonders gut für die Luft- und Raumfahrt-, Medizin- und Automobilindustrie, wo Toleranzen eng sind und Qualität an erster Stelle steht. Dieser Artikel befasst sich mit den technischen Spezifikationen, Konstruktionsinnovationen und praktischen Anwendungen, die den TC200 zu einer herausragenden Wahl in der Welt der Hochpräzisionsdrehtechnologie machen.

1 Technische Spezifikationen und physikalische Abmessungen

Der HARDINGE TC200 ist mit einer großzügigen Arbeitshülle gebaut, um eine breite Palette von Teilegrößen aufzunehmen. Die Maschine verfügt über einen maximalen Schwingdurchmesser von 500 mm, so dass sie erhebliche Werkstücke leicht handhaben kann. Sein maximaler Bearbeitungsdurchmesser beträgt 350 mm, mit einem erheblichen Z-Achsweg von 350 mm, was die Herstellung langer, schlanker Teile ohne Opfer der Präzision ermöglicht. Die X-Achse bietet einen Weg von 178 mm und bietet ausreichend Platz für komplexe Dreh- und Umkehrbetriebe.

In Bezug auf die Präzision wird der TC200 in voller Übereinstimmung mit der strengen Norm ISO 230-2 für Drehzentren hergestellt und getestet. Diese Verpflichtung zur Qualitätssicherung führt zu einer außergewöhnlichen Positionierungsgenauigkeit der Achse: Die X- und Z-Achsen erreichen beide eine Positionierungsgenauigkeit von 0,008 mm. Darüber hinaus zeigt die Maschine eine bemerkenswerte Wiederholbarkeit mit einer Vollwegwiederholbarkeit von 0,004 mm für beide Achsen, wodurch sichergestellt wird, dass jedes Teil in einer Produktionsleistung mit der letzten übereinstimmt. Die Standardkonfiguration umfasst einen 10-Station-T-Typ-Turm und ein 8-Zoll-Chuck, was eine leistungsstarke und einsatzbereite Fertigungszelle schafft.

2 Kern-Design-Merkmale und Engineering-Philosophie

2.1 Kompromisslose strukturelle Steifigkeit und thermische Stabilität

Die Grundlage jeder hochpräzisen Drehmaschine ist ihre Fähigkeit, den bei der Bearbeitung erzeugten Kräften und Wärme zu widerstehen. Die Bett- und Kernkomponenten des TC200 sind aus hochwertigem Polymer-Beton oder stark geripptem Gusseisen gefertigt, das eine überlegene Schwingungsdämpfung im Vergleich zu herkömmlichen Stahlrahmen bietet. Diese inhärente Dämpfung ist entscheidend für die Erreichung feiner Oberflächenverbindungen und die Verlängerung der Werkzeuglebensdauer. Darüber hinaus ist die Maschine entwickelt, um das thermische Wachstum effektiv zu verwalten. Schlüsselkomponenten, wie die Spindel und Kugelschrauben, sind oft mit Kühlsystemen ausgestattet, um eine konstante Temperatur aufrechtzuerhalten. Dieser technische Fokus ermöglicht es dem TC200, eine Gesamtdurchmesserabweichung so niedrig wie 0,00012 Zoll (3 Mikron) mit minimaler Aufwärmzeit zu erreichen und aufrechtzuerhalten, ein kritischer Faktor für eine hochpräzise Arbeit.

2.2 Hochpräzises Spindel- und Werkzeugsystem

Im Herzen der TC200 steht eine leistungsstarke Spindel, die zentral für ihre Identität als Präzisionsindustrielle CNC-Drehmaschine steht. Das Erbe von Hardinge in der Kollettentechnologie zeigt sich im "Kollettenbereiten" Spindeldesign des TC200. Dieses patentierte System ermöglicht die direkte Installation von Spannfuttern ohne Adapter, minimiert den Überhang und maximiert die Steifigkeit. Das Ergebnis ist eine direktere Übertragung der angeborenen Genauigkeit der Spindel auf das Werkstück, wodurch eine bessere Dimensionskontrolle und überlegene Oberflächenverbindungen erzielt werden. Die Spindel verwendet hochpräzise, vorspannte Lager und wird oft von einem integrierten Motor angetrieben, wodurch das Potenzial für Vibrationen und Leistungsverluste, die mit Riemenantrieben verbunden sind, beseitigt wird. Diese Einrichtung gewährleistet hohe Drehmomentlieferung und Drehgenauigkeit, die für anspruchsvolle Materialien und feine Oberflächenschnitte unerlässlich sind.

2.3 Fortgeschrittene Steuer- und Rückmeldungssysteme

Eine präzise Bearbeitung ist ohne präzise Steuerung unmöglich. Der TC200 kommt standardmäßig mit einem Fanuc 0i-TF Plus CNC-System, das für seine Zuverlässigkeit und leistungsstarke Verarbeitungsfähigkeiten bekannt ist. Zur Ergänzung dieser Steuerung kann die Maschine mit hochauflösenden Rückkopplungsgeräten ausgestattet sein. Die Einbeziehung einer hochpräzisen Glasskala auf der X-Achse ermöglicht beispielsweise eine direkte Positionsreckkopplung und beseitigt effektiv Fehler, die sich aus mechanischem Widerstand oder thermischer Ausdehnung in der Kugelschraube ergeben können. Dies schafft ein Schleifensystem, das gewährleistet, dass sich das Werkzeug in die genaue befohlene Position bewegt, wodurch Steuerauflösungen so fein wie 0,00001 Zoll und Wiederholbarkeit im Bereich von 0,00003 Zoll ermöglicht werden.

3 Leistungs- und Betriebsvorteile

3.1 Überlegene Oberflächenverbindung und geometrische Genauigkeit

Die Synergieeffekt der starren Struktur, der stabilen Spindel und der präzisen Rückkopplungssysteme des TC200 führt direkt zu einer außergewöhnlichen Teilequalität. Die Maschine ist in der Lage, Oberflächenverbindungen von 8 Mikro-Zoll oder besser zu produzieren, wodurch die Notwendigkeit für sekundäre Veredelungsvorgänge reduziert oder beseitigt wird. Die hohe geometrische Genauigkeit der hergestellten Teile wird durch strenge Kugelstangenprüfungen überprüft, wodurch Kreislaufigkeit und Konturpräzision gewährleistet werden, die den strengsten Anwendungsanforderungen entspricht.

3.2 Verbesserte Produktivität und betriebliche Flexibilität

Der TC200 ist nicht nur für Genauigkeit, sondern auch für Effizienz konzipiert. Der Standard-10-Station-T-Typ Turm ermöglicht eine breite Palette von Werkzeugen für komplexe Teile zur Verfügung, die komplexe Dreh-, Bohr- und Bohrbetriebe in einer einzigen Einrichtung erleichtern. Optionen für Live-Werkzeugbearbeitung und C-Achssteuerung erweitern seine Fähigkeiten weiter auf das Gebiet der Fräsdrehbearbeitung, wodurch die Fertigstellung von Teilen in einem Klemmen ermöglicht wird und die gesamte Produktionszeit drastisch verkürzt wird. Das intuitive Fanuc-Steuersystem, oft gepaart mit einer benutzerfreundlichen Schnittstelle, vereinfacht die Programmierung und Einrichtung, macht es für erfahrene Maschinenführer zugänglich und reduziert die Lernkurve für neue Bediener.

4 Zielbranchen und Anwendungsszenarien

Der HARDINGE TC200 findet seinen primären Einsatz in Industrien, in denen Präzision nicht verhandelbar ist. In der medizinischen Industrie wird es zur Herstellung kritischer Komponenten für chirurgische Instrumente und Implantate verwendet, wo Biokompatibilität und anspruchsvolle Toleranzen von höchster Bedeutung sind. Die Luft- und Raumfahrtindustrie setzt auf den TC200 für die Herstellung hochintegrierter Komponenten wie Hydraulikarmaturen und Sensorgehäuse aus harten, exotischen Legierungen. Darüber hinaus nutzt der Automobilsektor diese Drehmaschine zur Herstellung von Präzisionsgetriebeteilen, Kraftstoffsystemkomponenten und anderen volumenhochen, hochpräzisen Elementen. Seine Robustheit macht es auch zu einer idealen Wahl für die Form- und Matrizenindustrie, wo es komplexe Kerne und Hohlräume mit ausgezeichneter Oberflächenqualität bearbeiten kann.

5 Markenerbe und technologischer Kontext

Hardinge Inc. ist seit über einem Jahrhundert ein starker Hersteller in der Werkzeugmaschinenindustrie und baut einen Ruf auf der "super-präzisen" Bearbeitung auf. Der TC200 ist ein Produkt dieses reichen Erbes, das Jahrzehnte von Lernen und Innovation in sein Design einbezieht. Die Drehzentren der T-Serie des Unternehmens, zu denen der TC200 gehört, sind für die Festlegung von Standards in der hochpräzisen, leistungsstarken Drehung anerkannt, so dass Hersteller ihre Teilequalität und Fertigungskapazitäten erhöhen können. Die Philosophie von Hardinge integriert bewährte Praktiken in der Konstruktion und Fertigung, was oft zu Maschinen führt, die minimalen menschlichen Eingriff erfordern, um Teile mit höchster Genauigkeit zu produzieren.

Häufig gestellte Fragen (FAQs)

1. Für welche spezifischen Anwendungen ist die Hardinge TC200 am besten geeignet?

Der TC200 ist für die hochpräzise, großvolumige Fertigung entwickelt. Es zeichnet sich in Industrien wie Luft- und Raumfahrt, Medizin und Automobil aus, wo Komponenten extrem enge Toleranzen und überlegene Oberflächenverbindungen erfordern. Seine Steifigkeit und Genauigkeit machen es ideal für die Bearbeitung komplexer Teile aus einer Vielzahl von Materialien, einschließlich Metalle, Kunststoffe und fortgeschrittene Verbundwerkstoffe, sowohl in unabhängigen als auch in integrierten Produktionszellenkonfigurationen.

2. Wie profitiert das Spindeldesign "Collet-ready" vom Bearbeitungsprozess?

Die patentierte "Collet-ready"-Spindel ist ein wesentlicher Unterscheidungsfaktor. Es ermöglicht die direkte Montage von Spannfuttern ohne Adapter, was den Überhang minimiert und die Steifigkeit maximiert. Diese direkte Verbindung gewährleistet, dass die inhärente Präzision der Spindellager direkt auf das Werkstück übertragen wird, was zu einem besseren TIR (Total Indicator Runout), verbesserten Oberflächenverbindungen und einer längeren Werkzeuglebensdauer aufgrund reduzierter Vibrationen führt.

3.Welche Maßnahmen umfasst der TC200, um langfristige thermische Stabilität und Genauigkeit zu gewährleisten?

Der TC200 ist mit thermischer Stabilität als Kernbetreuung konzipiert. Zu den wichtigsten Merkmalen gehört oft ein Kühlsystem für die Spindel und die Kugelschrauben zur Verwaltung der Wärmeerzeugung. Darüber hinaus helfen die Verwendung von thermisch stabilen Materialien für die Maschinenstruktur und die mögliche Einbeziehung von direkten Rückkopplungswaagen auf den Achsen, ein minimales thermisches Wachstum zu kompensieren und gleichbleibende Genauigkeit und Wiederholbarkeit über lange Produktionsläufe zu gewährleisten.
