1 Produktüberblick und strategische Positionierung im Hard Turning-Markt

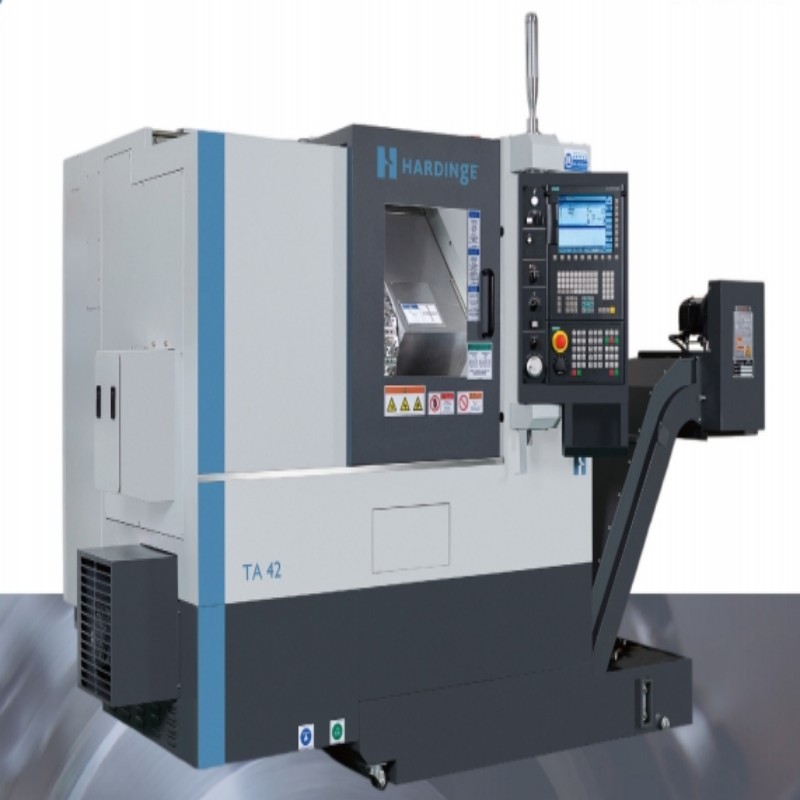

Die HARDINGE TA42 MSY stellt eine anspruchsvolle Entwicklung in der Präzisionsbearbeitung dar und positioniert sich als leistungsstarkes CNC-Drehzentrum, das speziell für komplexe gehärtete Teile entwickelt wurde. Diese Multi-Task-Bearbeitungslösung integriert fortgeschrittene Y-Achs-Fähigkeiten und Sekundärspindelbetriebe, um komplexe Teile in einem einzigen Aufbau zu fertigen, wodurch die Notwendigkeit von Sekundärbetrieben beseitigt und die gesamte Produktionszeit deutlich verkürzt wird.
Als Teil des renommierten Ultrapräzisionssortiments der T-Serie von Hardinge baut der TA42 MSY auf das 125-jährige Erbe des Unternehmens an Exzellenz in der Präzisionsherstellung auf. Die Maschine ist speziell konfiguriert, um der wachsenden Marktnachfrage nach kompletten Bearbeitungslösungen gerecht zu werden, die ausgehärtete Materialien bis zu 62 HRC verarbeiten können, was sie besonders wertvoll für Branchen macht, die eine außergewöhnliche Dimensionsstabilität und Oberflächenverbindungsqualität in schwierig zu bearbeitenden Materialien erfordern.
Die strategische Designphilosophie hinter dem TA42 MSY konzentriert sich auf die Bereitstellung einer Fertigungsplattform, die ultrapräzise Drehfähigkeiten mit Fräsen und Bohren kombiniert, alles innerhalb des gleichen Arbeitsumfangs. Dieser vielseitige Ansatz ermöglicht es Herstellern, komplexe Komponenten mit engen geometrischen Toleranzen zu produzieren und gleichzeitig die außergewöhnlichen Oberflächenverbindungen zu erhalten, die in Industrien wie Luft- und Raumfahrt, Medizinprodukten und Hochleistungsanwendungen im Automobil erforderlich sind.
2 Technische Spezifikationen und Maschinenarchitektur
Der TA42 MSY verfügt über eine robuste Maschinenfundation, die mit seiner patentierten "Collet-ready" -Spindelkonfiguration beginnt, die eine direkte Montage von Collet-Futtern ohne Adapter für eine überlegene Werkstückgenauigkeit und eine erhöhte nutzbare Arbeitszone ermöglicht. Diese innovative Spindelkonstruktion minimiert den Werkstücküberhang und überträgt die Spindelpräzision direkt auf das Werkstück für eine verbesserte Dimensionsgenauigkeit und Oberflächenverbindung.
Die Spezifikationen des Precision Motion Systems umfassen eine Positionierungsgenauigkeit der X- und Z-Achse von 0,004mm mit einer Wiederholbarkeit von 0,002mm, wobei beide Achsen mit Präzisionsskalen ausgestattet sind, um thermischen Ausdehnungseffekten effektiv entgegenzuwirken. Die Arbeitshülle der Maschine bietet einen maximalen Bearbeitungsdurchmesser von 354mm und eine maximale Drehlänge von 435mm, mit einem X-Achsweg von 180mm und einem Z-Achsweg von 435mm, wenn sie mit Standard-16C-Kollektor und Hardinge-T-Turm konfiguriert ist.
Die Multi-Tasking-Konfiguration umfasst eine Hauptspindel mit einer Kapazität von 6.000 U/min und eine synchronisierte Sekundärspindel für die komplette Bearbeitung von Teilen in einem Vorgang. Die integrierte Y-Achse bietet ±25mm Fahrwege für außerzentrale Fräs- und Bohrbetriebe. Die Maschine verwendet Hardinges proprietäres BMT (Block Tool Mounting System) mit 45 mm Werkzeugschnittstelle, die eine überlegene Steifigkeit für schwere Bearbeitungsvorgänge in gehärteten Materialien bietet.
3 Kerntechnologie und Leistungsinnovationen
Das Advanced Thermal Stability Management stellt eine kritische Innovation im TA42 MSY-Design dar. Die Maschine verfügt über ein aktives Temperaturregelsystem, das während längerer Produktionsläufe konstante thermische Bedingungen aufrechterhaltet. Diese thermische Stabilität wird durch die Polymer-Beton-gefüllte Bettkonstruktion weiter verstärkt, die eine überlegene Schwingungsdämpfung und langfristige geometrische Stabilität bietet, die für die Aufrechterhaltung von Mikronengenauigkeiten in Produktionsumgebungen unerlässlich ist.
Präzisionsverbesserte Hartdrehfähigkeiten werden durch die optimierte Strukturdynamik und das Servo-Steuersystem der Maschine erreicht. Der TA42 MSY kann Werkstückrundheit von 0,25 μm, Kontur Genauigkeit von 5 μm und Oberflächenrauheit von Ra 0,2 μm erreichen. Bei der Bearbeitung hitzebeständiger Superlegierungen oder Titanlegierungen zeigt die Maschine eine bis zu 50% längere Werkzeuglebensdauer im Vergleich zu herkömmlichen Drehzentren, die auf ihre außergewöhnliche dynamische Steifigkeit und Schwingungsdämpfungseigenschaften zurückzuführen sind.
Das integrierte Multi-Axis Bearbeitungssystem ermöglicht die komplette Herstellung von Teilen in einem einzigen Einschuck. Die Y-Achse-Fähigkeit ermöglicht komplexes Konturfräsen, Querbohren und Off-Center-Funktionserzeugung. Die synchronisierte Sekundärspindel bietet eine vollständige Teileübertragung für Rückbearbeitungsvorgänge, eliminiert manuelle Teilehandhabung und gewährleistet eine perfekte Ausrichtung zwischen den ersten und zweiten Betriebsmerkmalen.
4 Anwendungsspezifische Lösungen und branchenspezifische Implementierungen
Die Herstellung medizinischer Komponenten profitiert erheblich von der Fähigkeit des TA42 MSY, schwierige biokompatible Materialien wie Titanlegierungen, Kobalt-Chrom und chirurgische Edelstahl zu bearbeiten. Die Präzision und Multitasking-Fähigkeiten der Maschine machen sie ideal für die Herstellung komplexer orthopädischer Implantate, chirurgischer Instrumentkomponenten und Zahnprothesen mit der erforderlichen Oberflächenintegrität und Dimensionsgenauigkeit.
Luft- und Raumfahrt- und Verteidigungsanwendungen nutzen die Fähigkeit der Maschine, hitzebeständige Superlegierungen und Materialien auf Titanbasis zu verarbeiten. Der TA42 MSY verarbeitet Komponenten wie Kraftstoffsystemteile, hydraulische Steuerelemente und Navigationssystemkomponenten effizient. Die Fähigkeit der Maschine zum Hartdrehen ermöglicht den Austausch von Schleifvorgängen für gehärtete Luft- und Raumfahrtkomponenten, wodurch die Bearbeitungszeit erheblich verkürzt wird und gleichzeitig die erforderlichen Qualitätsstandards beibehalten werden.
Automotive High-Performance Components stellen einen weiteren strategischen Anwendungsbereich dar, insbesondere für Getriebeteile, Kraftstoffeinspritzkomponenten und Turboladerelemente. Die Fähigkeit der Maschine, Präzision in Produktionsumgebungen mit hohem Volumen aufrechtzuerhalten, macht sie wertvoll für Hersteller, die sowohl Präzision als auch Produktivität bei der Bearbeitung gehärteter Materialien benötigen.
5 Vergleichende Analyse mit alternativen Herstellungsansätzen
Hartdrehen gegenüber Schleifen bietet erhebliche Vorteile bei der Verwendung des TA42 MSY. Der Hartdrehprozess ermöglicht eine schnellere Materialentfernung, eine größere Flexibilität bei Geometrieänderungen und die Beseitigung kostspieliger Schleifscheibenlager. Moderne Hartdrehtechniken, wenn sie auf Präzisionsplattformen wie dem TA42 MSY durchgeführt werden, können Oberflächenqualität und Dimensionsgenauigkeit erreichen, die mit Schleifvorgängen vergleichbar sind, während sie reduzierte Bearbeitungszeiten und erhöhte Konstruktionsflexibilität bieten.
Multi-Tasking im Vergleich zu traditionellem CNC-Drehen demonstriert die Überlegenheit des TA42 MSY bei der Herstellung komplexer Komponenten. Traditionelle Ansätze erfordern mehrere Maschinenaufgaben über verschiedene Geräte hinweg, wodurch kumulative Fehler eingeführt werden und die Nicht-Schneidzeit erhöht wird. Die komplette Bearbeitungsfähigkeit des TA42 MSY in einem einzigen Aufbau gewährleistet, dass die Funktion-zu-Funktion-Beziehungen innerhalb enger Toleranzen aufrechterhalten werden und gleichzeitig die gesamte Fertigungszeit und das Work-in-Process-Inventar deutlich reduzieren.
Der technische Unterschied von herkömmlichen Drehzentren liegt in der einzigartigen Kombination der TA42 MSY aus ultrapräziser Spindeltechnologie, thermischem Stabilitätsmanagement und Mehrachsfähigkeiten. Während sich herkömmliche Drehzentren hauptsächlich auf Rotationssymmetrieteile konzentrieren, erweitert der TA42 MSY diese Fähigkeit um komplexe, prismatische Merkmale durch seine Y-Achse- und Sekundärspindelbetriebe zu umfassen und bietet eine umfassende Fertigungslösung für komplexe Komponenten.
6 Betriebsvorteile und Produktionswirtschaft
Reduzierte Gesamtfertigungszeit wird durch die Komplettteile-in-einem-Setup-Fähigkeit des TA42 MSY erreicht. Durch die Beseitigung von Sekundärvorgängen und die Reduzierung der Materialbehandlung zwischen den Prozessen verkürzt die Maschine die gesamte Produktionszeit erheblich und verbessert gleichzeitig die Gesamtqualitätskonsistenz. Die Verringerung der nicht wertschöpfenden Aktivitäten führt direkt zu niedrigeren Fertigungskosten und schnelleren Markteinführungszeiten für Präzisionskomponenten.
Verbesserte Werkzeugleistung und Wirtschaftlichkeit resultieren aus der außergewöhnlichen Steifigkeit und dynamischen Stabilität der Maschine. Werkzeuge halten länger durch reduzierte Vibrationen und konsistentere Schneidbedingungen. Das proprietäre BMT-Werkzeugsystem bietet schnelle Umstellungsfähigkeiten, während eine hohe Wiederholbarkeit aufrechterhalten wird, was zu verkürzten Einrichtzeiten und einer erhöhten Maschinenauslastung beiträgt.
Überlegene Oberflächenintegrität bei Hartdrehungsanwendungen ist ein Merkmal der Leistung des TA42 MSY. Die Fähigkeit der Maschine, die Bildung von weißen Schichten zu beseitigen - eine häufige Herausforderung beim Hartdrehen, die die Ermüdungsdauer der Komponenten beeinträchtigen kann - gewährleistet eine überlegene Zuverlässigkeit und Langlebigkeit der Komponenten. Dieser Oberflächenintegritätsvorteil ist besonders wertvoll für sicherheitskritische Komponenten in der Luft- und Raumfahrt-, Medizin- und Automobilindustrie.
Häufig gestellte Fragen (FAQs)
Welche spezifischen Vorteile bietet die „Collet-ready“-Spindelkonstruktion für die Präzisionsbearbeitung?
Das patentierte "Collet-ready" Spindeldesign eliminiert den Bedarf an Adapterplatten und ermöglicht eine direkte Montage von Collet-Spannen an der Spindelnase. Diese Konfiguration bietet kürzere Werkzeugstapel mit verbesserter Steifigkeit und minimiert Werkstückauslenkung und Vibrationen bei schweren Schneidvorgängen. Der reduzierte Überhang führt zu einer besseren Konzentrizität, verbesserten Oberflächenverbindungen und einer verlängerten Werkzeuglebensdauer, besonders wichtig bei der Bearbeitung schwieriger Materialien oder der Aufrechterhaltung enger Toleranzen.
Wie löst der TA42 MSY Probleme mit der thermischen Stabilität bei erweiterten Präzisionsbearbeitungen?
Der TA42 MSY umfasst mehrere thermische Managementstrategien, darunter ein aktives Kühlsystem, das eine konstante Temperatur in kritischen Maschinenelementen aufrechterhalt. Die polymerbetonfüllte Basis bietet ausgezeichnete Dämpfungseigenschaften und thermische Stabilität, während die Platzierung von wärmeerzeugenden Komponenten weg von kritischen Bauelementen thermische Verzerrungen minimiert. Darüber hinaus kompensiert das lineare Rückkopplungssystem jedes minimale thermische Wachstum und behält die Positionierungsgenauigkeit während der gesamten Produktionszyklen.
Welche Arten von Materialien und Härten kann der TA42 MSY effektiv bearbeiten?
Der TA42 MSY wurde entwickelt, um ein breites Spektrum an technischen Materialien zu verarbeiten, von herkömmlichen Stählen und Aluminiumlegierungen bis hin zu schwer zu bearbeitenden hitzebeständigen Superlegierungen. Die Maschine zeichnet sich besonders in gehärteten Teiledrehanwendungen aus, die in der Lage sind, Materialien bis zu 62 HRC zu bearbeiten, einschließlich Werkzeugstähle, Lagerstehle und gehärtete Komponenten. Diese Fähigkeit ermöglicht es Herstellern, Schleifvorgänge durch Hartdrehen für viele Anwendungen zu ersetzen, was die Bearbeitungszeit erheblich verkürzt.
Wie verbessert die Y-Achsfähigkeit die Vielseitigkeit der Maschine im Vergleich zu herkömmlichen Drehzentren?
Die integrierte Y-Achse bietet ±25mm vertikale Bewegung, die außerhalb des Zentrums Fräsen, Bohren und Abgreifen ermöglicht, ohne dass sekundäre Einrichtungen auf separaten Geräten erforderlich sind. Diese Fähigkeit ermöglicht die vollständige Bearbeitung komplexer Komponenten mit Merkmalen, die von der Mittelachse abweichen, einschließlich Querlöcher, Ebenen und asymmetrischer Geometrien. Die Y-Achs-Funktionalität verwandelt die Maschine von einem reinen Drehzentrum in ein komplettes Rotationsteilfertigungssystem.
Welche Branchen profitieren am meisten von den spezifischen Fähigkeiten des TA42 MSY?
Der TA42 MSY findet besonderen Vorteil in Industrien, die hohe Präzision und komplexe Geometrien in gehärteten Materialien erfordern. Die medizinische Industrie profitiert von der Herstellung von Implantaten und chirurgischen Instrumenten; Luft- und Raumfahrthersteller schätzen ihre Fähigkeit zur hitzebeständigen Legierungsbearbeitung; Automobilzulieferer nutzen es für Getriebe- und Kraftstoffsystemkomponenten; und allgemeine Präzisionsingenieurunternehmen wenden es für Formkomponenten und Präzisionsmechanische Teile an, die eine außergewöhnliche Genauigkeit und Oberflächenverbindung erfordern.
