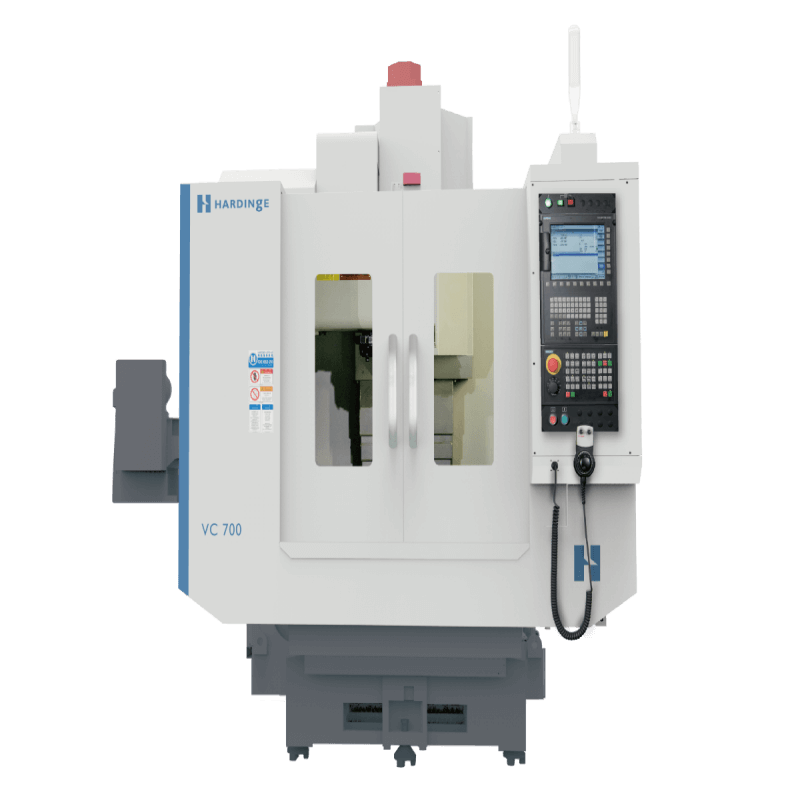

HARDINGE VC700 Hochleistungs-PräzisionsVMC-Bearbeitungszentrum

Die HARDINGE VC700 steht als definitive Lösung in der Welt der Präzisionsbearbeitung und verkörpert ein Erbe amerikanischer technischer Exzellenz, die auf moderne Fertigungsanforderungen zugeschnitten ist. Diese PräzisionsVMC ist sorgfältig entwickelt, um außergewöhnliche Genauigkeit, robuste Steifigkeit und bemerkenswerte Betriebseffizienz in einem kompakten Fußabdruck zu liefern. Es ist für Maschinenwerkstätten und Fertigungsanlagen entwickelt, die kompromisslose Qualität für komplexe Teile in verschiedenen Branchen wie Luft- und Raumfahrt, Medizin und Präzisionsoptik erfordern. Die VC700 ist nicht nur eine Maschine; Es ist ein integriertes System, in dem jede Komponente, vom Grundguss bis zur Hochgeschwindigkeitsspindel, optimiert ist, um in Harmonie zu arbeiten, um überlegene Oberflächenverbindungen, enge Toleranzen und langfristige Zuverlässigkeit sowohl für die Volumenproduktion als auch für komplexe, einmalige Komponenten zu gewährleisten.

1 Produktüberblick und technologische Philosophie

Das HARDINGE VC700 ist ein leistungsstarkes Vertikalbearbeitungszentrum, das eine perfekte Synergie aus bewährten mechanischen Prinzipien und fortschrittlicher Fertigungstechnologie darstellt. Hardinges Designphilosophie für die VC-Serie konzentriert sich auf die Schaffung von Maschinen, die "richtig groß" sind und ein optimales Gleichgewicht zwischen einer großzügigen Arbeitsumschlag und einer platzsparenden physischen Präsenz im Werkgeschoss bieten. Der VC700 ist gebaut, um eine stabile und vibrationsdämpfende Umgebung für das Präzisionsschneiden zu bieten, eine kritische Anforderung für die Bearbeitung gehärteter Stähle, exotischer Legierungen und technischer Kunststoffe mit Mikronenpräzision. Seine Integration mit branchenführenden CNC-Steuerungen wie dem Fanuc 0i MF Plus oder Siemens 828D macht es zu einem vielseitigen und intelligenten Mittelstück für jeden wertvollen Bearbeitungsvorgang.

2 Ausführliche technische Spezifikationen und Leistungsmetriken

Die Leistungsfähigkeit der HARDINGE VMC wird durch die strengen technischen Spezifikationen eindeutig definiert. Die Maschine verfügt über erhebliche Achswege von 720 mm in der X-Achse, 410 mm in der Y-Achse und 430 mm in der Z-Achse, was einen vielseitigen Arbeitswürfel bietet. Der Arbeitstisch misst 800 mm x 400 mm und ist für eine erhebliche Tragfähigkeit von 300 kg ausgelegt, die eine breite Palette von Teilegrößen und Befestigungen aufnimmt. Ein kritischer Unterscheidungsfaktor für jeden PräzisionsVMC ist seine Genauigkeit, und der VC700 wird auf eine beeindruckende Positionierungsgenauigkeit von ≤0,008 mm und eine Wiederholbarkeit von ≤0,004 mm über alle Linearachsen kalibriert, wie gegen internationale Standards wie ISO 230-2 überprüft. Dieses Präzisionsniveau gewährleistet, dass komplexe Geometrien und enge Toleranzmerkmale Teil für Teil konsistent gehalten werden.

3 Kritische Konstruktionsmerkmale und Bauelemente

3.1 Kompromisslose strukturelle Steifigkeit und thermische Stabilität

Die Grundlage der Leistung des VC700 sind seine stark gerippten, hochwertigen Graueisen-Gussstücke für das Bett und die Säule. Dieses Material ist für seine überlegenen inhärenten Dämpfungseigenschaften ausgewählt, die Schwingungsenergie von Schneidkräften absorbieren, was zu einer besseren Oberflächenverbindung und einer verlängerten Werkzeuglebensdauer führt. Die Strukturgestaltung wird mit der Finite Element Analysis (FEA) weiter verfeinert, um die Geometrie zu optimieren und maximale Steifigkeit und thermische Stabilität unter unterschiedlichen Betriebsbelastungen zu gewährleisten. Diese robuste Basis ermöglicht es dem VC700, ein schweres Fräsen genauso effektiv durchzuführen wie die Hochgeschwindigkeitsbearbeitung.

3.2 Hochleistungsstarkes Bewegungs- und Führungssystem

Genaue Bewegung wird durch eine Kombination aus hochwertigen Komponenten und einem Direktantriebsdesign erreicht. Die drei Linearachsen (X, Y, Z) werden durch Servomotoren angetrieben, die direkt mit Präzisionskugelschrauben der Klasse C3 mit einem Durchmesser von 32 mm verbunden sind. Diese direkte Kupplung beseitigt Rückschlag und sorgt für eine sehr reaktive Bewegung. Zur Führung verwendet der VC700 hochwertige lineare Rollenwege renommierter Hersteller wie THK, die eine hohe Tragfähigkeit und eine außergewöhnliche Bewegungsgemäßheit bieten. Diese Kombination gewährleistet eine schnelle, genaue Positionierung und eine lange wartungsfreie Lebensdauer.

3.4 Fortgeschrittene Spindel- und Werkzeugtechnik

Im Herzen des VC700 steht eine leistungsstarke und präzisionsausgewogene Spindel. Die Standardkonfiguration ist eine 12.000 U/min, Typ BBT40 (Big Plus®), mit einem motorisierten Direktantriebssystem, das die Ineffizienzen und möglichen Vibrationen von Riemenantrieben beseitigt. Das BBT40-Doppelkontakt-Kegelsystem ist ein Schlüsselfunkt, bei dem der Werkzeughalter sowohl an der Kegel als auch an der Fläche mit der Spindel verbunden ist, was zu einer erheblich verbesserten Steifigkeit und Werkzeughaltesicherheit führt. Dieses System verbessert die Bearbeitungsstabilität erheblich, ermöglicht höhere Metallentfernungsraten und verbessert die Wiederholbarkeit der Z-Achse. Ein automatisches Abblassystem reinigt die Spindel vor jedem Werkzeugwechsel und verhindert, dass Verunreinigungen die Genauigkeit des Werkzeugsitzes beeinflussen.

3.5 Integrierte Automatisierungs- und Sicherheitssysteme

Der VC700 ist für den ununterbrochenen Betrieb konzipiert und ist standardmäßig mit einem zuverlässigen automatischen Werkzeugwechsler (ATC) mit einer Kapazität von 20 Stationen ausgestattet. Dadurch steht ein vielfältiges Werkzeugrepertoire für komplexe Bearbeitungszyklen ohne manuelle Eingriffe zur Verfügung. Die Sicherheit des Bedieners ist von höchster Bedeutung, mit einer verschlossenen Sicherheitstür mit einem fest verdrahteten Verriegelungsmechanismus, der den Zugang verhindert, während die Maschine im Zyklus ist, um eine sichere Arbeitsumgebung zu gewährleisten.

4 Betriebsvorteile und reale Anwendungsvorteile

Die sorgfältige Konstruktion des HARDINGE VC700 führt zu direkten, greifbaren Vorteilen für den Endanwender. Die außergewöhnliche Steifigkeit und thermische Stabilität der Maschine verleihen ihr die einzigartige Fähigkeit, eine breite Palette von Materialien zu handhaben, von Aluminium und Edelstahl bis hin zu Hochtemperaturlegierungen. Dies macht den Hardinge VMC zu einer idealen Einplattformlösung für Werkstätten, die unterschiedlichen Arbeiten begegnen. Die Hochgeschwindigkeitsspindel und die schnellen Durchlaufraten minimieren die Nichtschneidezeit, was zu kürzeren Zykluszeiten und erhöhtem Durchsatz führt. Darüber hinaus maximieren die bewährte Zuverlässigkeit und geringe Wartungsanforderungen des VC700-Designs die Betriebszeit der Maschine, sorgen für eine bessere Investitionsrendite und senken die Gesamtbetriebskosten über den gesamten Lebenszyklus der Maschine.

5 Vielfältige Anwendungsszenarien und Industrielösungen

Die Vielseitigkeit des VC700 macht es zu einem wertvollen Asset in zahlreichen High-Tech-Sektoren. In der Medizinprodukteindustrie sind seine hohe Präzision und Wiederholbarkeit für die Herstellung komplexer chirurgischer Instrumentkomponenten, orthopädischer Implantate und diagnostischer Geräteteile unerlässlich. Die Luft- und Raumfahrtbranche nutzt den VC700 zur Herstellung robuster und zuverlässiger Komponenten für Kraftstoffsysteme, Aktuatoren und Avionikgehäuse, bei denen Materialintegrität und Dimensionsgenauigkeit nicht verhandelbar sind. Darüber hinaus ist die Maschine perfekt geeignet für die Form- und Matrizenindustrie, wo ihre Fähigkeit, ausgezeichnete Oberflächenverbindungen zu erzielen, den Bedarf an manuellem Polieren reduziert und die Markteinführungszeit für Spritzgießformen und Matrizen beschleunigt.

Erweiterte Perspektive: Der strategische Wert der PräzisionsVMC-Technologie

Die Investition in eine Maschine wie die HARDINGE VC700 ist eine strategische Entscheidung, die sich auf die Fähigkeiten, den Ruf und den Ergebnis eines Herstellers auswirkt.

Die Rolle eines PräzisionsVMC in einer modernen digitalen Fabrik

Ein Precision VMC ist keine isolierte Automatisierungsinsel mehr. Maschinen wie die VC700 sind für eine nahtlose Integration in ein digitales Fertigungsökosystem konzipiert. Mit Standard-Konnektivitätsoptionen wie Ethernet und USB kann der VC700 problemlos Betriebsdaten an anlagenweite Überwachungssysteme speisen, was eine Echtzeit-Leistungsanalyse und eine prädiktive Wartungsplanung ermöglicht. Diese Konnektivität ist der erste Schritt zum Aufbau einer Lichtauslösungszelle, in der die Maschine über längere Zeiträume unbeaufsichtigt arbeiten kann und die Vermögensnutzung dramatisch erhöht.

Die informierte Wahl: Schlüsselwahlkriterien

Bei der Bewertung eines Vertikalbearbeitungszentrums müssen mehrere Faktoren jenseits der Grundspezifikationen berücksichtigt werden. Die Spindeltechnik (BT vs. BBT) hat einen direkten Zusammenhang mit erreichbarer Teilequalität und Bearbeitungseffizienz. Die Konstruktion der Maschine und die Qualität ihrer linearen Bewegungskomponenten sind führende Indikatoren für ihre langfristige Genauigkeit und Haltbarkeit. Die Servicefähigkeit, der Zugang zum technischen Support und die Verfügbarkeit von Schulungen sind ebenfalls entscheidend für die Aufrechterhaltung der Spitzenleistung im Laufe der Jahre. Der HARDINGE VC700 erzielt in all diesen Bereichen hohe Punktzahlen, unterstützt von einem globalen Servicenetzwerk und einem Ruf für den Bau von Maschinen, die lang halten.

Häufig gestellte Fragen (FAQs)

Für welche Branchen eignet sich die Hardinge VC700 am besten?

Der VC700 eignet sich außergewöhnlich gut für Branchen, in denen Präzision, Zuverlässigkeit und überlegene Oberflächenverbindung von höchster Bedeutung sind. Dazu gehören der medizinische und zahnmedizinische Sektor für Implantate und chirurgische Werkzeuge, die Luft- und Raumfahrtindustrie für kritische Komponenten, der Automobilindustrie für Prototypen und Hochleistungsteile sowie die Form- und Werkzeugindustrie, in der ihre Stabilität und Genauigkeit die Fertigungszeit reduzieren.

Wie unterscheidet sich das BBT40-Spindelsystem von einem Standard-BT40 und warum ist es wichtig?

Das BBT40 System ist ein Doppelkontaktdesign. Während ein Standard-BT40-Werkzeughalter die Spindel nur auf der konischen Oberfläche berührt, berührt der BBT40-Halter gleichzeitig die konische und die Spindelfläche. Dies schafft eine viel starrere Verbindung, die Werkzeugauslenkung bei schweren Schnitten und Dämpfung von Vibrationen minimiert. Das Ergebnis ist die Fähigkeit, aggressivere Schnitte zu machen, bessere Oberflächenverbindungen zu erzielen und die Werkzeuglebensdauer und die Dimensionskonsistenz deutlich zu verbessern, insbesondere bei Z-Achs-Fräsvorgängen.

Was sind die Schlüsselfaktoren, die zur renommierten Langzeitgenauigkeit des VC700 beitragen?

Mehrere entwickelte Funktionen arbeiten zusammen, um die Langlebigkeit der Präzision zu gewährleisten. Der Einsatz von hochwertigen Graueisen-Gussen sorgt für inhärente Schwingungsdämpfung und thermische Stabilität. Die vorgespannten Kugelschrauben der C3-Klasse und hochpräzise Linearführungen widerstehen Verschleiß und halten die Ausrichtung fest. Darüber hinaus minimieren die Direktantriebsspindel und das Werkzeugsystem BBT40 mögliche Fehlerquellen. Schließlich setzen die strengen Kalibrierungs- und Prüfverfahren von Hardinge in der Fabrik eine hohe Grundlage für die Genauigkeit, die die Maschine aufrechterhalten soll.

Kann der VC700 in eine automatisierte Fertigungszelle integriert werden?

Auf jeden Fall. Der VC700 ist ein ausgezeichneter Kandidat für die Automatisierung. Seine robuste Konstruktion und thermische Stabilität machen es für lange, unbeaufsichtigte Zyklen geeignet. Der Standard-ATC kann durch ein Palettenpoolsystem ergänzt oder mit einem Roboterlader für die kontinuierliche Produktion integriert werden. Das CNC-System der Maschine bietet Standardschnittstellen für die Kommunikation mit externen Automatisierungsgeräten, was es zu einer flexiblen und zukunftssicheren Investition für Geschäfte macht, die ihre Produktionskapazitäten skalieren möchten.
