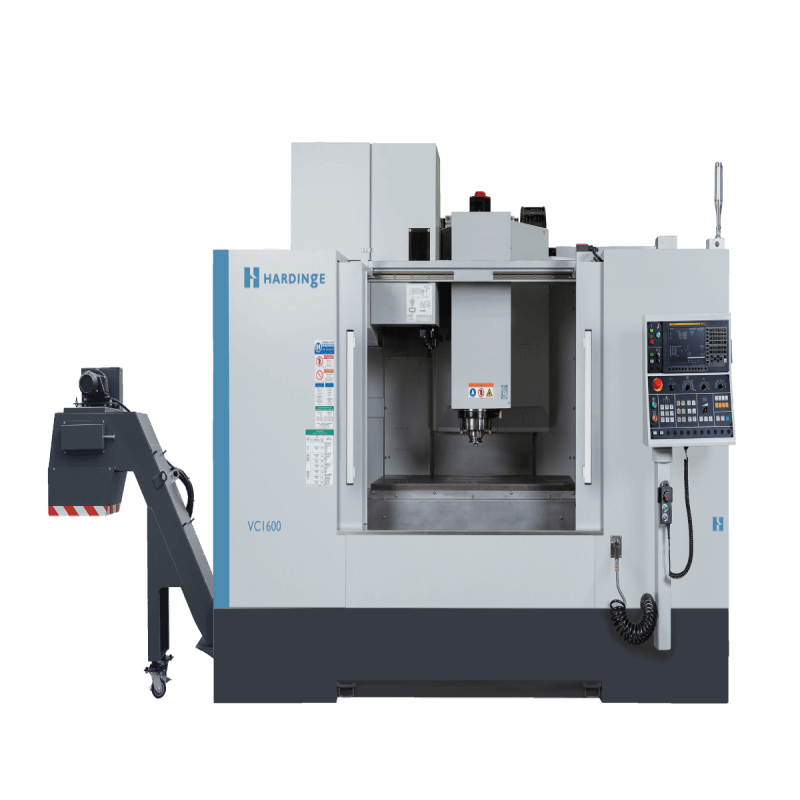

HARDINGE VC1600 Hochpräzisionsvertikales Bearbeitungszentrum VMC

Der HARDINGE VC1600 steht als führendes Beispiel für technische Exzellenz im Bereich High Precision VMC (Vertical Machining Center). Dieses robuste Vertikalbearbeitungszentrum wurde entwickelt, um außergewöhnliche Genauigkeit, Zuverlässigkeit und Leistung für eine breite Palette von Bearbeitungsaufgaben zu liefern, von der komplexen Prototypierung bis hin zur großen Produktion. Entworfen und hergestellt von Hardinge, einem Namen, der für Qualität in der Werkzeugmaschinenindustrie synonym ist, kombiniert der VC1600 eine schwere Gusseisen-Konstruktion mit einem fortgeschrittenen thermischen Stabilitätsmanagement, um konsistente Ergebnisse in den anspruchsvollsten Werkstattumgebungen zu gewährleisten. Es ist eine ideale Lösung für Branchen, in denen Mikronenpräzision nicht verhandelbar ist, einschließlich der Luft- und Raumfahrt-, Medizin-, Automobil- und Werkzeugherstellung.

1 Produktüberblick und Kernphilosophie

Der HARDINGE VC1600 basiert auf kompromissloser Qualität und Präzision. Als High Precision VMC besteht sein primäres Konstruktionsziel darin, über lange Produktionsläufe enge Toleranzen zu erreichen und aufrechtzuerhalten. Die Architektur der Maschine basiert auf einem starren, stark gerippten Gusseisen-Rahmen, der außergewöhnliche Dämpfungseigenschaften bietet, Schwingungen absorbiert und eine stabile Schneidplattform gewährleistet. Diese inhärente Stabilität ist entscheidend für die Erreichung feiner Oberflächenverbindungen und die Verlängerung der Werkzeuglebensdauer.

Dieses Vertikalbearbeitungszentrum ist Teil einer breiteren Familie von VMCs von Hardinge, die eine skalierbare Lösung für verschiedene Anforderungen an Arbeitsumschläge bieten soll. Insbesondere das Modell VC1600 ist konfiguriert, um größere Werkstücke zu verarbeiten, ohne die Präzision zu beeinträchtigen. Seine Designphilosophie konzentriert sich auf die Schaffung einer thermisch stabilen und mechanisch robusten Umgebung zum Schneiden, die der Grundstein aller hochpräzisen Bearbeitung ist. Die Maschine integriert sich nahtlos in kleine Werkstätten und große Fertigungszellen und bietet die Vielseitigkeit, die für einmalige Aufgaben und wiederholte Produktion erforderlich ist.

2 Detaillierte technische Spezifikationen

Das Verständnis der Fähigkeiten des VC1600 erfordert ein tiefes Eintauchen in seine technischen Parameter. Die Maschine verfügt über erhebliche Achswege, mit einem X-Achsweg von 1600 mm, einem Y-Achsweg von 700 mm und einem Z-Achsweg von 635 mm. Dies bietet eine großzügige Arbeitsumschlag für eine breite Palette von Teilen. Der Arbeitstisch ist ein Schlüsselkomponent,mit Abmessungen von 1700 mm in der Länge und 700 mm in der Breite,in der Lage, eine maximale Last von 1500 kg zu tragen.

Die Präzision wird durch die Positionierungs- und Wiederholbarkeitsmetriken der Maschine quantifiziert. Der VC1600 verfügt über eine beeindruckende Positionierungsgenauigkeit von 0,012 mm und eine Wiederholbarkeit von 0,006 mm über alle Linearachsen (X,Y,Z). Der Abstand zwischen der Spindelnase und dem Tisch beträgt 133 mm bis 768 mm, und die Spindelmittellinie zum Z-Achsen-Führungsdeckel hat einen Halsabstand von 725 mm, der den Arbeitsraum definiert. Diese Spezifikationen sorgen gemeinsam dafür, dass der VC1600 erhebliche, schwere Werkstücke handhaben kann, während die hohe Präzision, für die er bekannt ist, beibehalten wird.

3 Schlüsselfunktionen und technologische Integration

3.1 Strukturelle Integrität und thermische Stabilität

Das Engagement des VC1600 für Präzision beginnt mit seiner Gründung. Die Maschinenbasis, Säule und Kopfstück sind aus hochwertigem Gusseisen gefertigt, das eine überlegene Schwingungsdämpfung im Vergleich zu geschweißten Stahlkonstruktionen bietet. Darüber hinaus setzt Hardinge fortschrittliche Techniken für das thermische Stabilitätsmanagement ein. Dies kann symmetrische Rippen, interne Kühlmittelwege und Umgebungstemperatureregelung umfassen, um das thermische Wachstum kritischer Komponenten zu minimieren. Durch die Verwaltung der Wärme, die durch die Spindel, die Antriebe und die Umgebungsbedingungen erzeugt wird, stellt der VC1600 sicher, dass die Genauigkeit über längere Betriebszeiten aufrechterhalten wird.

3.2 Hochleistungsspindelsystem

Im Herzen eines vertikalen Machacing Center befindet sich seine Spindel, und der VC1600 ist typischerweise mit einer leistungsstarken, präzisionsausgewogenen Spindeleinheit ausgestattet. Diese Spindeln sind für einen minimalen radialen und axialen Ablauf ausgelegt, was eine Voraussetzung für qualitativ hochwertige Oberflächenverbindungen und eine verlängerte Werkzeuglebensdauer ist. Sie werden oft durch große Kapazitäten, fettverpackte oder ölgekühlte Winkelkontaktlager unterstützt, die die für die Entfernung schwerer Materialien erforderliche Steifigkeit sowie die Geschwindigkeit zur Beendigung von Leichtlegierungen bieten. Die Integration eines Spindelkühlsystems hilft, eine konstante Temperatur aufrechtzuerhalten, die Präzision weiter zu verbessern und die Spindel vor thermischen Schäden zu schützen.

3.3 Präzisionsführungen und Antriebssysteme

Das Bewegungssystem des VC1600 ist für eine glatte, präzise und reibungsfreie Bewegung konzipiert. Die Maschine verwendet gehärtete und geschliffene Linearführungen an allen drei Achsen. Diese Führungsbahnen bieten hohe Steifigkeit und ausgezeichnete dynamische Eigenschaften, die zur schnellen Beschleunigung und Verzögerung der Maschine bei minimalen Vibrationen beitragen. Das Bewegung wird von hochmomentanen Servomotoren mit Präzisionskugelschrauben angetrieben. Vorgespannte Kugelschrauben minimieren Rückschlag und thermische Ausdehnung, während Rückkopplungssysteme, typischerweise hochauflösende Waagen, der CNC eine geschlossene Schleifensteuerung bieten und sicherstellen, dass der Werkzeugweg genau der programmierten Trajektorie folgt.

4 Leistungs- und Anwendungsvorteile

4.1 Unübertroffene Genauigkeit und Oberflächenverbindung

Der Hauptvorteil der HARDINGE VC1600 High Precision VMC ist seine Fähigkeit, Teile mit außergewöhnlicher Dimensionsgenauigkeit und überlegenen Oberflächenverbindungen herzustellen. Die Kombination aus einer starren Struktur, thermisch stabilem Design, Präzisionsspindel und genauem Bewegungssteuerungssystem minimiert Fehler aus Klatschen, Vibrationen und thermischem Drift. Dies macht sie besonders geeignet für die Bearbeitung von Komponenten in der medizinischen Industrie, wo die Integrität der Teile von entscheidender Bedeutung ist, und im Luft- und Raumfahrtsektor, wo komplexe Geometrien auf enge Toleranzen gehalten werden müssen.

4.2 Verbesserte Produktivität und betriebliche Effizienz

Neben Präzision ist dieses vertikale Bearbeitungszentrum für Produktivität konzipiert. Die robuste Konstruktion der Maschine ermöglicht aggressive Metallentfernungsraten und reduziert die Zykluszeiten der Raufung. Schnelle Durchlaufraten und schnelle Werkzeugwechselmechanismen minimieren die Nichtschneidezeit weiter. Diese hohe Effizienz, kombiniert mit der Zuverlässigkeit der Maschine, führt zu niedrigeren Kosten pro Teil und einer schnelleren Investitionsrendite, was in wettbewerbsfähigen Fertigungsumgebungen ein erheblicher Vorteil ist.

4.3 Überlegene Haltbarkeit und langfristiger ROI

Die Investition in eine VC1600 ist eine langfristige Strategie für Exzellenz in der Fertigung. Die Verwendung von Premium-Komponenten, wie hochwertigem Gusseisen, Präzisionslagern und gehärteten Führungsbahnen, gewährleistet eine lange Betriebsdauer mit minimaler Leistungsabschluss. Diese Haltbarkeit führt zu niedrigeren Gesamtbetriebskosten über die gesamte Lebensdauer der Maschine. Der Ruf der Maschine für Zuverlässigkeit bedeutet auch weniger ungeplante Ausfallzeiten, wodurch sichergestellt wird, dass die Produktionsplane konsistent eingehalten werden.

5 Industrieanwendungen und Anwendungsfälle

Der HARDINGE VC1600 findet seinen Platz in einer Vielzahl von Branchen, die höchste Präzision und Zuverlässigkeit erfordern. In der Medizingeräteindustrie wird es verwendet, um komplizierte Komponenten für chirurgische Instrumente, Implantate und Diagnosegeräte aus Materialien wie Titan und Edelstahl zu bearbeiten. Die Luft- und Raumfahrtbranche nutzt diese Maschine zur Herstellung robuster Teile, einschließlich solcher für Verteidigungsanwendungen, bei denen Materialintegrität und Präzision von höchster Bedeutung sind.

Darüber hinaus verwendet die Automobilindustrie den VC1600 zur Herstellung hochpräziser Komponenten, einschließlich solcher, die in Motor- und Getriebesystemen verwendet werden, sowie zur Prototypierung und Herstellung von Werkzeugen und Formen. Seine Fähigkeit, eine Arbeitslast von 1500 kg zu bewältigen, macht es auch für die Lagerindustrie geeignet, wo es große Lagergehäuse und Laufen mit der erforderlichen Genauigkeit und Oberflächenverbindung bearbeiten kann. Schließlich wird die Maschine in den allgemeinen Bereichen Präzisionstechnik und Elektronik für die Herstellung von Jigs, Armaturen und Komponenten für Automatisierungsgeräte mit Mikronenwiederholbarkeit geschätzt.

Häufig gestellte Fragen (FAQs)

Für welche Branchen eignet sich der HARDINGE VC1600 am besten?

Der HARDINGE VC1600 ist für Branchen entwickelt, in denen Präzision von entscheidender Bedeutung ist. Es eignet sich außergewöhnlich gut für die Medizingeräteindustrie für die Bearbeitung von Implantaten und chirurgischen Werkzeugen, die Luft- und Raumfahrt- und Verteidigungsbranche für hochintegrierte Komponenten sowie den Automobilbereich für Präzisionsteile und Prototypen. Seine robuste Arbeitslast macht es auch ideal für die Lagerindustrie und für die Herstellung komplexer Werkzeuge und Formen.

Wie trägt das Design des VC1600 zu seiner hohen Präzision und Genauigkeit bei?

Die hohe Präzision des VC1600 entsteht aus einem vielseitigen Designansatz. Seine schwere, Gusseisen Konstruktion bietet überlegene Schwingungsdämpfung. Schlüssel zu seiner Genauigkeit ist das Management der thermischen Stabilität, um wärmeinduzierte Verzerrungen zu minimieren. Die Integration von Präzisionsgeschliffenen Linearführungen und hochwertigen Kugelschrauben- und Antriebssystemen gewährleistet eine reibungslose, präzise Positionierung. Dies alles wird durch eine leistungsstarke Spindel mit minimalem Ablauf unterstützt, was für die Erreichung feiner Oberflächenverbindungen und die Aufrechterhaltung enger Toleranzen unerlässlich ist.

Was sind die wichtigsten Faktoren, die bei der Integration einer VMC wie der VC1600 in eine bestehende Werkstatt zu berücksichtigen sind?

Die Integration eines VC1600 erfordert eine sorgfältige Planung. Erstens bewerten Sie den Strombedarf und stellen Sie sicher, dass die Stromversorgung Ihrer Anlage kompatibel ist. Zweitens betrachten Sie den physischen Raum und die erforderliche Grundlage, da die Maschine schwer ist und eine stabile Basis erfordert. Drittens bewerten Sie den Druckluft- und Kühlmittelbedarf. Schließlich planen Sie den Materialhandling - Sie benötigen Ausrüstung wie Gabelstapler oder Krane, die 1500 kg Werkstücke sicher und effizient auf den Tisch laden können.

Kann der HARDINGE VC1600 in automatisierte Fertigungssysteme integriert werden?

Ja, der HARDINGE VC1600 ist ein ausgezeichneter Kandidat für die Integration in automatisierte Fertigungszellen. Die robuste Konstruktion und das CNC-Steuersystem sind für den unbemannten Betrieb oder den Lichtauslauf konzipiert. Die Maschine kann mit Optionen wie einem Palettenwechselsystem ausgestattet sein, um eine kontinuierliche Produktion zu ermöglichen, bei der ein Werkstück bearbeitet wird, während ein anderes außerhalb der Maschine aufgestellt wird. Dies macht es sehr effektiv für Produktionsumgebungen mit hohem Volumen, um die Auslastung der Ausrüstung zu maximieren.

Welche Steuersysteme werden typischerweise mit dem VC1600 gepaart?

Während das spezifische Steuersystem eine Frage der Kundenpräferenz sein kann, werden HARDINGE VMCs oft mit leistungsstarken CNC-Systemen führender Hersteller gepaart. Diese Steuerungen werden für ihre Verarbeitungsleistung, benutzerfreundliche Schnittstellen und fortschrittliche Funktionen wie High-Speed-Look-Forward zur Glättung komplexer Werkzeugwege, thermische Kompensationsroutinen und adaptive Steuerungsmöglichkeiten ausgewählt, die Bearbeitungsparameter in Echtzeit für eine verbesserte Effizienz und Werkzeuglebensdauer optimieren können.
