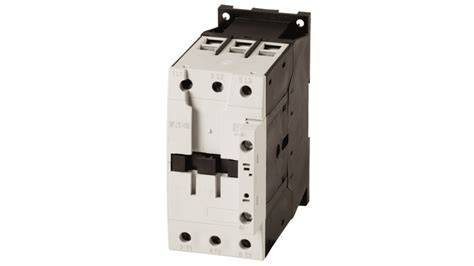

Der Eaton DILM50 (230V50Hz, 240V60Hz) ist ein leistungsstarker Industrieschalter, der für das zuverlässige Schalten und Steuern von Dreiphasenmotoren und anderen leistungsstarken elektrischen Belastungen entwickelt wurde. Als vielseitiger Wechselstrom-Gleichstromschalter in der renommierten DIL-Serie von Eaton ist er für den Umgang mit einem maximalen Betriebsstrom von 50A konzipiert und eignet sich für einen breiten Spannungsbereich, einschließlich 230V bei 50Hz und 240V bei 60Hz. Dieser Drei-Pol-Kontaktor ist ein Eckpfeiler in industriellen Steuertafeln und bietet eine dauerhafte und effiziente Lösung für die Automatisierung schwerer Maschinen. Sein Design betont lange Lebensdauer, Betriebssicherheit und nahtlose Integration in verschiedene globale Stromsysteme, was es zu einem zuverlässigen Bestandteil in Anwendungen von Fertigung und Verarbeitung bis hin zu kommerzieller Infrastruktur macht.
1.Produktüberblick und Systemintegration
Der DILM50 gehört zur umfassenden Familie von DIL-Kontaktoren von Eaton, die für ihre robuste Konstruktion und globale Zertifizierungen bekannt sind. Dieses spezifische Modell wirkt als elektrisch betriebener Schalter und verwendet eine Low-Power-Steuerschaltung (durch seine 230V-Wechselspule aktiviert), um sichere Motorkreise mit höherer Leistung zu erstellen und zu brechen. Es ist ein grundlegender Bestandteil im Bau von Motorstarter-Baugruppen, oft gepaart mit Überlastrelais für einen vollständigen Motorschutz. Das Design des Kontaktors ist für eine einfache Installation optimiert, unterstützt sowohl die Plattenmontage als auch die DIN-Schienenbefestigung, die Flexibilität für Steuerschrankdesigner und Systemintegratoren bietet.
2.Technische Spezifikationen und Leistungsdaten
Der DILM50 ist durch eine Reihe robuster elektrischer und mechanischer Spezifikationen definiert, die seine Zuverlässigkeit in anspruchsvollen Umgebungen gewährleisten.
Elektrische Bewertungen: Es verfügt über einen maximalen Betriebsstrom von 50A und ist für eine Steuerspannung von 230V AC. Das Gerät verfügt über eine hohe Isolationsspannung von 690V, die seine Sicherheitsmarge und Haltbarkeit erhöht.
Kontaktkonfiguration: Dieses Modell ist als dreipoler Hauptschützer mit drei normalerweise offenen (NO) Leistungskontakten konfiguriert. Darüber hinaus ist es mit integrierten Hilfskontakten - zwei normalerweise offen (NO) und zwei normalerweise geschlossen (NC) - ausgestattet, die für die Gebäudeteuerung und die Verriegelungslogik in einem größeren Automatisierungssystem entscheidend sind.
Physikalisch und umweltfreundlich: Der Kontaktor ist für einen zuverlässigen Betrieb im Temperaturbereich von -25°C bis +40°C ausgelegt. Mit einem erheblichen Gewicht von 996,4 Gramm spiegelt es eine solide, robuste Konstruktion wider, die für industrielle Ausdauer entwickelt wurde.
3.Core Design Merkmale und Konstruktion
Robuste Konstruktion und Materialqualität
Der physikalische Aufbau des DILM50 Industrieschalters setzt Langlebigkeit und konsistente Leistung im Vordergrund. Der Einsatz hochwertiger Materialien in seinen Kontakten und Gehäusen gewährleistet eine Widerstandsfähigkeit gegen elektrischen Verschleiß und mechanische Schläge. Die Schraubenklemmverbindungen bieten eine sichere und zuverlässige Schnittstelle für Strom- und Steuerverdrahtung, wodurch das Risiko von losen Verbindungen, die zu Ausfällen führen können, minimiert wird.
Integrierte Hilfskontakte für Steuerlogik
Ein wichtiges Merkmal, das seine Funktionalität verbessert, ist die Einbeziehung mehrerer integrierter Hilfskontakte (2 NO+2 NC). Diese Hilfskontakte arbeiten in Verbindung mit den Hauptleistungskontakten, so dass der DILM50 die leistungsstarke Last gleichzeitig verwalten und ihren Status (z.B. ein- oder ausschalten) an programmierbare Logiksteuerungen (SPS) oder andere Steuergeräte signalisieren kann. Dies eliminiert die Notwendigkeit für externe Hilfskontaktblöcke, spart Platz und vereinfacht die Schrankverdrahtung.
Zertifizierungen und globale Compliance
Die DILM50-Serie wird durch verschiedene internationale Zertifizierungen unterstützt, die ihre Einhaltung strenger Sicherheits- und Qualitätsstandards bestätigen. Diese Zertifizierungen gewährleisten, dass der Schützer zuverlässig in einer Vielzahl von Industrieprojekten in verschiedenen Regionen eingesetzt werden kann, da er anerkannte Benchmarks für Leistung und Sicherheit erfüllt.
4.Primäre Anwendungsbereiche und Industrielösungen
Die Vielseitigkeit des Eaton DILM50 macht es für ein breites Spektrum industrieller Anwendungen geeignet.
Motorsteuerzentren: Es ist ideal geeignet für die Steuerung von Dreiphasenmotoren in Pumpen, Kompressoren, Lüftern und Förderbändern und bietet die Schaltfähigkeit, diese kritischen Anlagen zu starten, zu stoppen und zu schützen.
Industrielle Automatisierungssysteme: Innerhalb automatisierter Fertigungs- und Verarbeitungslinien wird dieser industrielle Schützer verwendet, um Maschinenantriebe, hydraulische Antriebseinheiten und andere leistungsstarke Aktuatoren zu steuern, die eine präzise Betriebssteuerung gewährleisten.
Handels- und Infrastruktursysteme: Der Kontaktor findet Anwendung in kommerziellen Einstellungen, wie die Steuerung von Aufzügen, Rolltreppen und HVAC-Systemen, wo eine zuverlässige Schaltung schwerer induktiver Belastungen erforderlich ist.
5. Betriebsvorteile und wirtschaftliche Vorteile
Hohe Zuverlässigkeit und verlängerte elektrische Lebensdauer
Der DILM50 ist für eine lange Lebensdauer ausgelegt, die einer hohen Anzahl elektrischer Schaltzyklen standhalten kann. Diese Haltbarkeit führt zu geringeren Wartungsbedarf und geringeren Gesamtbetriebskosten, da der Schütz auch in anspruchsvollen Betriebszyklen nicht häufig ersetzt werden muss.
Verbesserte Systemsicherheit
Sicherheit ist ein größter Vorteil. Die hohe Isolationsspannung (690V) bietet eine zusätzliche Sicherheitsmarge. Darüber hinaus können die integrierten Hilfskontakte in Sicherheitssperrkreisen eingesetzt werden, um unbeabsichtigte Maschinenstarten zu verhindern und sowohl Personal als auch Geräte zu schützen.
Vereinfachte Installation und Wartung
Die Konstruktion für DIN-Schienenmontage und klare, zugängliche Anschlüsse reduziert die Installationszeit erheblich. Der modulare Charakter der DIL-Serie bedeutet auch, dass Zubehör und Ersatzteile leicht verfügbar sind, was sowohl die Anfangseinrichtung als auch die zukünftige Wartung vereinfacht.
Erweiterte Perspektive: Die Rolle von Kontaktoren in industriellen Steuersystemen
Das Verständnis des breiteren Kontexts, wie Geräte wie der DILM50 in industrielle Ökosysteme passen, ist der Schlüssel zur richtigen Auswahl und Anwendung.
1.Die Rolle des Kontaktors im Motormanagement
Ein Kontaktor ist das Arbeitspferd der Motorsteuerung. Im Gegensatz zu einem einfachen Schalter ist er darauf ausgelegt, die hohen Einbruchströme zu bewältigen, die beim Start eines Motors auftreten. In einer typischen Konfiguration wird der Industrieschützer mit einem Überlastrelais kombiniert. Der Kontaktor ist verantwortlich für die Schaltung zu machen und zu brechen, während das Überlastrelais den Motor vor Schäden durch übermäßigen Strom im Laufe der Zeit schützt. Der DILM50 mit seinem 50A-Rating eignet sich perfekt für diese Rolle bei der Steuerung von Mittelleistungsmotoren.
2.AC vs.DC Kontaktorbetrieb
Während der DILM50 (230V50Hz, 240V60Hz) ein Wechselstrom-Gleichstromschalter in dem Sinne ist, dass die DIL-Serie Modelle für sowohl Wechselstrom- als auch Gleichstromspulen umfasst, verwendet diese spezifische Variante eine Wechselstromspule für ihren Betrieb. Die breitere DIL-Serie umfasst Modelle mit Gleichstromspulen, die noch geringeren Stromverbrauch bieten und direkt über SPS-Ausgänge gesteuert werden können, ein Feature, das in der gesamten DIL-Produktlinie hervorgehoben wird. Diese Flexibilität ermöglicht es den Ingenieuren, den Spulentyp zu wählen, der am besten zur Stromversorgung ihres Steuersystems passt.
Häufig gestellte Fragen (FAQs)
Was ist der Hauptunterschied zwischen einem Kontaktor und einem Relais?
Ein Kontaktor ist entwickelt, um höhere Ströme und Leistungen zu schalten, die typischerweise zur Steuerung von Motoren und schweren Belastungen wie solche verwendet werden, die vom 50A DILM50 gehandhabt werden. Kontaktoren haben oft eingebaute Lichtbogenunterdrückungsfunktionen, um den elektrischen Lichtbogen zu löschen, der sich bildet, wenn hohe Ströme unterbrochen werden.
Kann der DILM50 sowohl für Wechsel- als auch Gleichstromlasten verwendet werden?
Das DILM50 (230V50Hz, 240V60Hz) ist hauptsächlich als Dreipoler-Gerät zum Schalten von dreiphasigen Wechselstromlasten konzipiert. Seine Spezifikationen sind für Wechselspannung und Strom definiert. Für das Schalten von Gleichstromlasten sollte ein speziell nominierter Gleichstromschalter aus dem DIL-Bereich ausgewählt werden, um eine angemessene Leistung und Lichtbogenunterbrechungsfähigkeiten zu gewährleisten.
Was ist der Zweck der Hilfskontakte an diesem Kontaktor?
Die integrierten Hilfskontakte (2 NO+2 NC) sind Niederstromkontakte, die gleichzeitig mit den Hauptleistungskontakten arbeiten. Sie werden verwendet, um Steuer- und Überwachungsschaltungen zu erstellen. Zum Beispiel kann ein Kontakt verwendet werden, um ein "On" -Anzeigelicht zu beleuchten, während ein anderer ein Statussignal an eine SPS liefern kann oder in einer Verriegelungssicherheitsschaltung verwendet werden kann, um zu verhindern, dass eine Maschine startet, es sei denn, ein Schutz ist geschlossen.
Wie wähle ich den richtigen Kontaktor für einen bestimmten Motor aus?
Die Auswahl basiert in erster Linie auf dem Vollladstrom (FLA) des Motors und der Versorgungsspannung. Der Nennbetriebsstrom des Schützers (50A für den DILM50) muss gleich oder größer sein als der FLA des Motors. Die Nennleistung des Motors (in kW oder PS) bei der gegebenen Versorgungsspannung sollte auch gegen die Fähigkeit des Schützers überprüft werden. Verwenden Sie sich immer an lokale elektrische Codes und Herstellerdokumentation.
Welche Zertifizierungen besitzt der DILM50 für Sicherheit und Qualität?
Die Kontaktoren der DILM-Serie, einschließlich der DILM50, tragen verschiedene internationale Zertifizierungen wie UL, CSA und andere, die bestätigen, dass sie getestet wurden und strenge globale Standards für Sicherheit und Leistung erfüllen.
