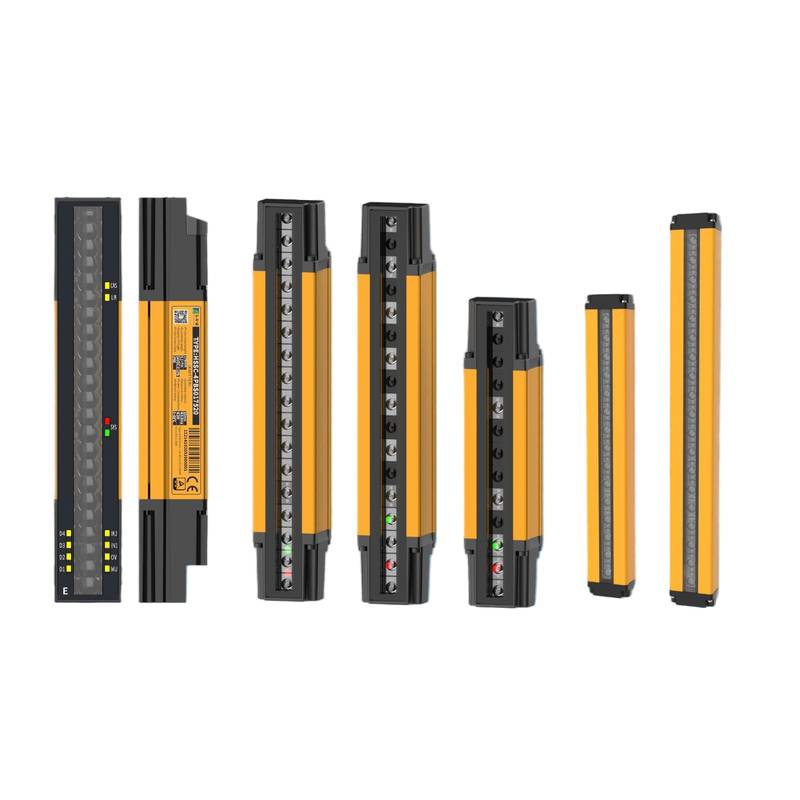

Industrielle funktionale Sicherheitsimplementierungen in risikoreichen Prozessumgebungen erfordern strenge Hardwarediagnosen und deterministische Reaktionsarchitekturen, um das Risiko katastrophaler Ausfälle zu minimieren. Beijing Zhongping Technology unterstützt diesen strengen Standard durch die Bereitstellung zertifizierter Sicherheitsautomatisierungskomponenten, die für eine nahtlose Integration in bestehende sicherheitsbezogene Steuerungssysteme entwickelt wurden. Der HollySys Sicherheits-Lichtvorhang mit Sicherheitsschalter bietet einen robusten Perimeterschutz und eine Verriegelungsüberwachung für gefährliche Maschinenbereiche.
Moderne Fertigungshallen stehen vor ständigen Herausforderungen in Bezug auf optische Fehlausrichtungen, elektromagnetische Interferenzen durch leistungsstarke Frequenzumrichter (VFDs) und mechanischen Verschleiß an Sicherheitsschützen. Die HollySys Sicherheitsarchitektur begegnet diesen Variablen durch synchronisierte Infrarot-Strahlabtastung und zweikanalige Sicherheitsausgänge, die durch eine interne Querfehlererkennungslogik überwacht werden. Integrierte Sicherheitsschalter erzwingen eine physische Türüberwachung und stellen sicher, dass gefährliche Bewegungen erst dann eingeleitet werden können, wenn alle Schutzumhausungen sicher verriegelt sind.
Technische Spezifikationen
Safety Integrity Level: SIL3 @ IEC 61508
Performance Level: PL e @ ISO 13849-1
Response Time: 15.0 ms @ Standard Range
Operating Voltage: 24 VDC ± 10% @ Max Load
Current Consumption: 500 mA @ 24 VDC
Enclosure Rating: IP65 @ IEC 60529
Operating Temperature: -10°C - 55°C @ Non-Condensing
Safety Output Type: PNP Solid State Dual Channels @ 0.5 A
Interlock Contact Rating: 3 A @ 250 VAC
Interlock Actuation Force: 15 N @ Minimum Lock Engagement
Detection Capability: 14.0 mm @ Finger Protection Mode
Optical Synchronization: Infrared LED @ 850 nm Wavelength
Cable Connection: M12 8-Pin Eurofast @ Shielded Twisted Pair
MTBF: 100,000 hours @ 40°C Operating Ambient
Systemintegration und Hardware-Setup
Die ordnungsgemäße Hardware-Installation des Sicherheits-Lichtvorhangs und des Sicherheitsschalters erfordert die strikte Einhaltung physikalischer Ausrichtungsrichtlinien und Abschirmungsprotokolle, um Fehlauslösungen zu verhindern. Die Empfänger- und Sender unidades müssen auf starren Strukturprofilen unter Verwendung einstellbarer Halterungen montiert werden, um die Toleranz der optischen Achse innerhalb von 0,5 Grad unter Vibrationsbelastung aufrechtzuerhalten. M12-geschirmte Aviation-Steckverbinder schließen die primären Steuerleitungen ab, wobei der gesamte geflochtene Schirm über eine niederohmige metallische Schelle direkt mit der Erdungsplatte des Schaltschranks verbunden werden muss, um Erdschleifen zu eliminieren.
Die Signalübertragung nutzt komplementäre zweikanalige PNP-Transistorausgänge, die über dedizierte Sicherheitsrelais oder sichere programmierbare Logikeingänge geführt werden. Der Sicherheitsschalter verwendet zwangsgeführte Kontakte, die in einer redundanten Schaltung konfiguriert sind, um den Status des mechanischen Stellantriebs kontinuierlich zu überprüfen. Halten Sie bei der Verkabelung einen physischen Mindestabstand von 300 mm zwischen Niederspannungs-Signalkabeln und Hochspannungs-Motorenstromleitungen ein, um induzierte elektromagnetische Transienten zu unterdrücken. Stromversorgungsleitungen müssen von einer isolierten Kleinspannungquelle gemäß IEC 60364-4-41 stammen, um die Ausbreitung gefährlicher Fehler Spannungen in die Logikschaltung zu verhindern.
Zuverlässigkeit und Umweltbeständigkeit
Die Infrastruktur der industriellen Automatisierung erfordert eine lange Betriebsdauer und strukturelle Widerstandsfähigkeit gegen raue Umgebungsbedingungen wie Schwebeteilchen in der Luft, Feuchtigkeitskondensation und thermische Schwankungen. Das stranggepresste Aluminiumgehäuse des Sicherheits-Lichtvorhangs verfügt über eine eloxierte Oberflächenbehandlung, die Korrosionsbeständigkeit in der chemischen Verarbeitung und in Automobilmontagelinien bietet. Optische Linsen sind mit kratzfesten Polymeren beschichtet, um eine Verschlechterung der Lichtdurchlässigkeit zu verhindern, die durch Staubansammlungen oder leichtere mechanische Einwirkungen bei der routinemäßigen Wartung verursacht wird.
Die interne Elektronik wird einer Schutzlackbeschichtung (Conformal Coating) unterzogen, um Leiterplatten vor leitfähiger Feuchtigkeit und korrosiven Gasen zu schützen, die in schweren Industrieanlagen üblich sind. Das Wärmemanagement basiert auf passiver Dissipation über das Strukturgehäuse, wodurch stabile Halbleiter-Sperrschichttemperaturen im angegebenen Betriebsbereich von -10°C bis 55°C aufrechterhalten werden. Systematische Eigendiagnoseroutinen laufen kontinuierlich innerhalb der internen Prozessorarchitektur ab und überprüfen alle 20,0 ms die Signalstärke des optischen Pfades und die Integrität des internen Schaltzustands, um die Fehlertransparenz sicherzustellen und verdeckte Hardwareausfälle zu verhindern.
Auswahlempfehlungen und alternative Optionen
Die Auswahl der geeigneten Sicherheitskonfiguration umfasst die Bewertung von Gefahrenkategorien, Stoppzeitberechnungen und physischen Zugangsabmessungen der abgesicherten Maschinen zone. Beijing Zhongping Technology bietet umfassenden technischen Support und Lagerverfügbarkeit für verschiedene Anforderungen der industriellen Automatisierung und hilft Engineering-Teams, optimale Sicherheitsensor-Auflösungen und Verriegelungsbetätigungstypen auszuwählen. Anwendungen, die eine hochauflösende Fingererkennung erfordern, verwenden Modelle mit 14,0 mm Strahlenteilung, während der Perimeterschutz über größere Spannweiten Varianten mit 30,0 mm oder 40,0 mm Strahlenteilung nutzt.
Wenn räumliche Einschränkungen die Installation von Perimeter-Lichtvorhängen verhindern, können alternative Konfigurationen wie Sicherheits-Laserscanner oder magnetische Sicherheitsschalter in das Schutzkonzept integriert werden. Ingenieure müssen überprüfen, ob die gewählte Ansprechzeit des Sicherheitssensors in Kombination mit dem Bremsweg der Maschine die in ISO 13855 festgelegte Mindestsicherheitsabstandsformel erfüllt. Lokale technische Spezialisten stehen zur Verfügung, um bei der Querverweisauswahl, Berechnungen des Sicherheitsabstands und Hardware-Kompatibilitätsbewertungen für Anlagenaufrüstungen oder neue OEM-Maschinenkonstruktionen zu unterstützen.
Häufig gestellte Fragen (FAQ)
1. Was ist die Standard-Lieferzeit und die Lagerverfügbarkeit für dieses Sicherheits-Lichtvorhangmodell?
Beijing Zhongping Technology unterhält regionale Lagerbestände an Standard-Sicherheits-Lichtvorhängen und Sicherheitsschaltervarianten, wobei der Versand in der Regel innerhalb von 24 bis 48 Stunden nach Auftragsbestätigung erfolgt.
2. Beinhaltet der Hardwarekauf eine Standard-Herstellergarantie?
Alle gelieferten Sicherheitskomponenten werden durch eine umfassende 12-monatige Qualitätsgarantie abgesichert, die Struktur- oder Herstellungsfehler unter normalen industriellen Betriebsbedingungen abdeckt.
3. Wie erreicht der Sicherheits-Lichtvorhang die SIL3-Konformität der funktionalen Sicherheit?
Die Konformität wird durch eine redundante zweikanalige Halbleiter-Ausgangsarchitektur in Kombination mit kontinuierlichen internen Diagnose-Impulstests erreicht, die Einzelfallfehler innerhalb von 20,0 ms erkennen.
4. Kann der Sicherheitsschalter für Wartungs- oder Ausrichtungszwecke überbrückt werden?
Das Überbrücken von Sicherheitsschaltern verstößt gegen Standards der funktionalen Sicherheit, es sei denn, es erfolgt über einen verwalteten administrativen Übersteuerungsmodus unter Verwendung eingeschränkter schlüsselbetriebener Wahlschalter innerhalb einer zertifizierten Muting-Logik-Architektur.
5. Wie groß ist die maximal zulässige Kabellänge zwischen der Empfängereinheit und der Sicherheitssteuerung?
Die maximale Kabellänge beträgt 50 Meter, vorausgesetzt, das Kabel erfüllt die angegebenen Kapazitätsgrenzen und verwendet ein ordnungsgemäß geerdetes, gesamtabgeschirmtes Twisted-Pair-Design, um eine Signaldämpfung zu verhindern.
6. Wie sollten optische Linsenkontaminationen bei routinemäßigen Wartungsarbeiten gereinigt werden?
Linsen sollten vorsichtig mit einem antistatischen, nicht scheuernden Mikrofasertuch gereinigt werden, das mit Isopropylalkohol angefeuchtet ist; scheuernde Reiniger oder trockene Lappen müssen vermieden werden, um Oberflächenkratzer zu verhindern.
7. Was passiert mit den Sicherheitsausgängen, wenn die optische Ausrichtung während des Maschinenbetriebs gestört wird?
Wenn sich die Ausrichtung über die Toleranzgrenze hinaus verschlechtert, schaltet der interne Empfänger sofort beide Sicherheitsausgangskanäle in den offenen Zustand und unterbricht die Stromversorgung der gefährlichen Maschinenaktoren.
8. Ist eine Programmierungssoftware erforderlich, um die Betriebsparameter dieses Sicherheitssensors zu konfigurieren?
Standardmodelle arbeiten über festverdrahtete Pin-Konfigurationen ohne Software-Tools, obwohl erweiterte Muting- und Ausblendfunktionen spezifische Konfigurationsjumper oder bestimmte Parametermodule erfordern.
