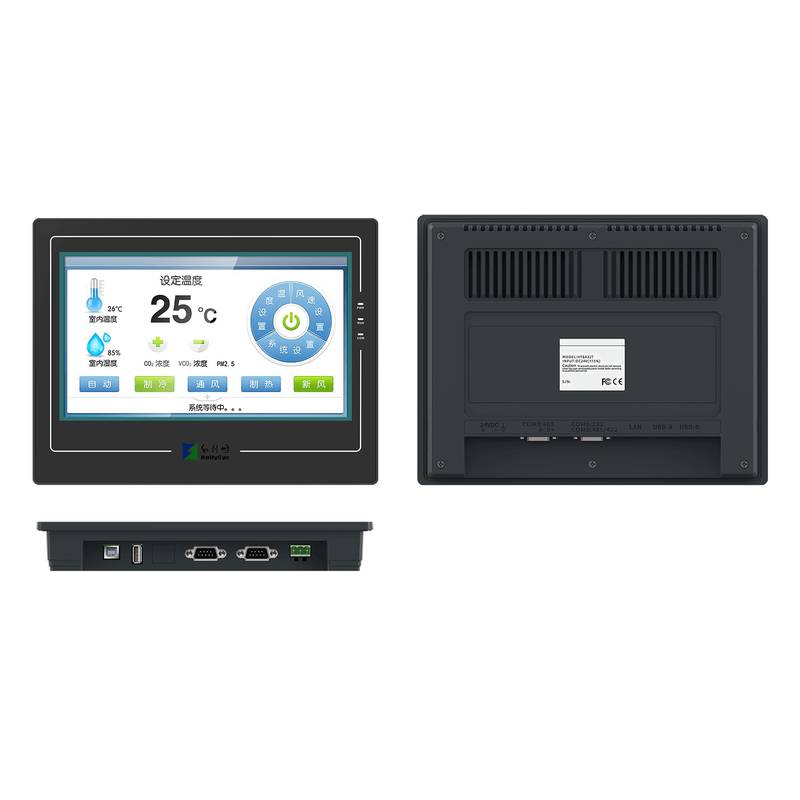

HollySys HT8001 HMI Display Industrieller Touchscreen 15 Zoll

Das HollySys HT8001 HMI Display Industrial Touch Screen 15 Inch bietet eine robuste Visualisierungsleistung für moderne Industrieumgebungen. Ausgestattet mit einem hochauflösenden Display und einem reaktionsschnellen Touchpanel gewährleistet dieses industrielle Bediengerät eine effiziente Interaktion und Echtzeit-Datenerwachung. Beijing Zhongping Technology liefert dieses Gerät aus dem regionalen Originalbestand, um eine schnelle Integration in Fabrikautomatisierungssysteme zu unterstützen.

Moderne Industrieautomatisierungsumgebungen stellen oft strenge Anforderungen an Standard-Bedienterminals, darunter Umgebungstaub, Ölnebel und komplexe Lichtverhältnisse, die die Bildschirmsichtbarkeit beeinträchtigen und zu Fehlfunktionen bei der Toucheingabe führen. Die industrielle Mensch-Maschine-Schnittstelle der HollySys HT8001 Serie wurde speziell entwickelt, um diesen Hindernissen auf Feldebene zu begegnen, indem sie hochhelle TFT-Flüssigkristallanzeigen mit äußerst robusten Touchpanels kombiniert, wodurch die strengen visuellen und interaktiven Anforderungen moderner Maschinen erfüllt werden. Industrielle Fertigungsausrüstung erfordert eine kontinuierliche Überwachung von Prozessvariablen, sofortige Alarmanzeigen und nahtlose grafische Übergänge ohne Latenzen oder Rendering-Engpässe. Um dies zu erreichen, basiert die Hardware-Architektur auf einer integrierten, stromsparenden ARM-Struktur-CPU-Technologie, die es dem System ermöglicht, komplexe grafische Aufrufe schnell auszuführen und große Speicherbereiche für Benutzerprogramme zu verwalten. Diese technische Konfiguration gewährleistet eine effiziente Datenerfassung vor Ort, numerische Berechnungen und Steuerungsausführungen für eigenständige und kleine Automatisierungssysteme. Die Kommunikationszuverlässigkeit bleibt ein kritischer Faktor bei der Anbindung von Bedienschnittstellen an diverse speicherprogrammierbare Steuerungen und intelligente Instrumente. Die integrierten seriellen Kommunikationsschnittstellen und Ethernet-Ports unterstützen direkte Kommunikationsprotokolle, ohne dass spezielle Benutzer-Laufzeitprogramme erforderlich sind, was den Hochgeschwindigkeitsdatenaustausch und die Mehrstationen-Vernetzung in der gesamten Produktionshalle erleichtert. Darüber hinaus erfordern physische Installationsbeschränkungen in Schaltschränken kompakte Formfaktoren und strenge Umweltschutzbestimmungen. Die Frontplatte erfüllt die Schutzstandards IP65 gegen Flüssigkeitsspritzer und das Eindringen von Partikeln in der Luft, während das lüfterlose thermische Design mit großer Temperaturspanne die Betriebsstabilität bei schwankenden thermischen Lasten aufrechterhält.

Technische Spezifikationen

Display-Größe: 15,6 Inch @ 16:9 Seitenverhältnis

Auflösung: 1920 × 1080 @ Full HD

Touchpanel: 4-Draht Hochpräzisions-Touchpanel

Display-Farben: 16,77 Millionen Farben @ True Color LED

Hintergrundbeleuchtungs-Modul: LED @ Einstellbare Helligkeit

Kontrastverhältnis: 700:1 @ Standard-Betriebsbedingungen

Helligkeit: 300 cd/㎡ @ Maximale Einstellung

Speicher: 128M FLASH + 128M DDR3 @ Systemkonfiguration

CPU: Cortex A7 1.2GHz Dual-Core @ Verarbeitungseinheit

Leistungsaufnahme: 10 W @ 24 VDC Versorgung

FCC-Konformität: FCC Class A @ Elektromagnetische Verträglichkeit

Spannungsfestigkeit: 1000V AC @ 1 Minute Testdauer

Schutzart: IP65 @ Nur Frontplatte

Gehäusematerial: Technischer Kunststoff ABS+PC @ Strukturelles Gehäuse

Stromversorgung: DC 12-24V (±15%) @ Eingangsspannungsbereich

Serielle Schnittstelle: COM1: RS232/422/485 @ Kommunikationsport

USB-Download-Port: N/A @ Direkter Konfigurations-Upload

U-Disk-Port: YES @ Externes Datenlogging

Ethernet-Port: YES @ Netzwerkkonnektivität

WIFI: N/A @ Drahtlosmodul

4G: N/A @ Mobilfunkmodul

Betriebstemperatur: -20°C bis 55°C @ Ohne Gefrieren

Betriebsfeuchtigkeit: 5% bis 95% RH @ Ohne Kondensation

Vibrationsfestigkeit: 10 bis 25 Hz @ 2G für 30 Minuten in X-, Y-, Z-Achsen

Außenabmessungen: 395 × 257 × 31 mm @ Gesamte physische Größe

Einbauausschnitt: 383 × 246 mm @ Ausschnitt für Schalttafeleinbau

Nettogewicht: 2,45 kg @ Gerätemasse

Herausforderungen der industriellen Mensch-Maschine-Interaktion und Display-Positionierung

Umgebungen in Werkshallen setzen elektronische Anzeigegeräte ständigen Verunreinigungen in der Luft, Feuchtigkeit und hohen Umgebungslichtpegeln aus, die regelmäßig die Lesbarkeit des Bildschirms und die taktile Genauigkeit bei Standard-Handelsbildschirmen beeinträchtigen. Die HMI der HollySys HT8001 Serie begegnet diesen Betriebsgefahren durch eine konstruierte industrielle Displaystruktur, die so konzipiert ist, dass sie die visuelle Klarheit unter variablen Beleuchtungsbedingungen aufrechterhält. Durch die Verwendung hochwertiger TFT-Flüssigkristallpanels in Kombination mit langlebigen 4-Draht-Hochpräzisions-Touch-Oberflächen hält die Hardware häufigen Bedienerbetätigungen stand und verhindert gleichzeitig Fehlauslösungen, die durch Oberflächenfeuchtigkeit oder leichte Partikelansammlungen verursacht werden. Diese Positionierung stellt sicher, dass Bediener eine ununterbrochene visuelle Überwachung kritischer Prozessparameter über diskrete und kontinuierliche Fertigungsanlagen hinweg aufrechterhalten.

Hochleistungsfähige Grafikverarbeitung und Konfigurationskompilierung

Echtzeit-Überwachung umfangreicher variabler Register, dynamische Bildschirmerneuerung und komplexe grafische Darstellungen stellen hohe Verarbeitungsanforderungen an industrielle Bedienterminals. Die interne Architektur der HT8001 Serie umfasst einen Dual-Core Cortex A7 Prozessor, der zusammen mit dedizierten Flash- und Speicherressourcen arbeitet, um die komplexe Grafikkompilierung und -ausführung zu beschleunigen. Diese Hardwarekonfiguration ermöglicht schnelle Bildschirmwechsel, flüssiges Animations-Rendering und eine effiziente Verarbeitung einfacher Skriptprogramme ohne Systemverzögerung. Folglich können Engineering-Teams komplexe Steuerungslogiken und große Benutzerprogrammkapazitäten direkt auf dem Gerät implementieren und gleichzeitig schnelle Datenerfassungs- und Steuerungsreaktionszeiten beibehalten.

Kommunikationsschnittstellen mit mehreren Protokollen und industrielle Vernetzung

Die Verbindung von Bediengeräten mit verschiedenen speicherprogrammierbaren Steuerungen, Frequenzumrichtern und intelligenten Messgeräten führt in Schaltschränken häufig zu Protokollinkompatibilitäten und physischen Anschlussbeschränkungen. Die HT8001 Serie überwindet diese Integrationshürden, indem sie mehrere physische Kommunikationsschichten ausstattet, darunter konfigurierbare serielle RS232-, RS422- und RS485-Schnittstellen neben Standard-Ethernet-Ports bei entsprechenden Modellen. Diese Hardware-Flexibilität ermöglicht eine direkte Datenübertragung mit verschiedenen Steuerungsmarken, ohne dass kundenspezifische Kommunikationstreiber oder spezielle Laufzeit-Übersetzungssoftware erforderlich sind. Eine solche Konnektivität rationalisiert Systemintegrationsarchitekturen und etabliert zuverlässige Multi-Master-Datenaustauschwege über verteilte Automatisierungszellen hinweg.

IP65-Schutz der Frontblende und Schaltschrankintegration

In schweren Industrieumgebungen eingesetzte Schaltschränke sind kontinuierlich Flüssigkeitsspritzern, physischen Vibrationen und elektrischem Rauschen ausgesetzt, die die interne Elektronik gefährden. Die Frontblende der HT8001 Serie erreicht bei korrekter Montage in Schaltschrankausschnitten eine IP65-Schutzart gegen das Eindringen von Wasser und Staub, wodurch der Displayrand abgedichtet wird. Die kompakte Einbautiefe, kombiniert mit geringer Verlustleistung und konstruierten ABS-plus-PC-Gehäusematerialien, minimiert den Wärmestau in geschlossenen Gehäusen. Diese physikalischen Eigenschaften verbessern gemeinsam die mittlere Zeit zwischen Ausfällen, schützen die Systemverfügbarkeit und reduzieren fortlaufende Wartungseingriffe für Erstausrüster.

Auswahlempfehlung und alternative Optionen

Die Auswahl des geeigneten HMI-Modells hängt von den physischen Abmessungen der Frontplatte, den erforderlichen Kommunikationsports und den durch die Systemdesignparameter festgelegten Umweltschutz-Kriterien ab. Die breitere HT8001 Produktfamilie umfasst eine vielfältige Auswahl an Displaygrößen von 4,3 Zoll bis 15,6 Zoll, wobei Optionen wie HT8432T, HT8732T, HT8A32T, HT8421TE und HT8701TE unterschiedliche Auflösungen, Speicherzuweisungen und Ethernet-Funktionen bieten, um spezifischen Anwendungsmaßstäben gerecht zu werden. Beijing Zhongping Technology bietet fachkundige technische Unterstützung und regionale Bestandsunterstützung, um Engineering-Teams dabei zu helfen, Querverweise auszuwählen und passende Hardware-Ersatzteile für laufende Automatisierungsprojekte zu beschaffen.

Häufig gestellte Fragen (FAQ)

1. Was ist der Standard-Eingangsspannungsbereich, der zur Stromversorgung des industriellen Touchscreens HT8001 erforderlich ist?

Das Gerät wird mit einer Gleichstromversorgung von DC 12-24V bei einer zulässigen Toleranz von plus/minus 15% betrieben.

2. Erfüllt die Frontblende des Displays bestimmte Normen zum Schutz vor Flüssigkeiten und Staub?

Ja, die Frontplatte erreicht bei korrekter Installation unter Verwendung der mitgelieferten Montagedichtung und Hardware eine IP65-Schutzart.

3. Welche Kernprozessor-Architektur wird in der Hardwarekonfiguration der HT8001 Serie verwendet?

Das Gerät wird von einem Cortex A7 Dual-Core-Prozessor angetrieben, der je nach spezifischer Modellvariante mit Geschwindigkeiten von bis zu 1,2 GHz arbeitet.

4. Kann diese Mensch-Maschine-Schnittstelle direkt mit speicherprogrammierbaren Steuerungen ohne spezielle Skripte kommunizieren?

Ja, das System unterstützt direkte Kommunikationsprotokolle mit verschiedenen SPSen, was eine Datenübertragung ohne Ausführung komplexer eigener Programme auf der Steuerungsseite ermöglicht.

5. Welche Programmier- und Konfigurationssoftware wird verwendet, um Bildschirme für dieses HMI zu entwickeln?

Das Gerät unterstützt dedizierte Konfigurationssoftwarepakete, die Simulationsläufe, Makrobefehle und intelligente Rezepturverwaltungsfunktionen erleichtern.

6. Welche Touchpanel-Technologie ist in die Displaybaugruppe integriert?

Das Gerät enthält ein langlebiges 4-Draht-Hochpräzisions-Analog-Resistiv-Touchpanel, das für eine zuverlässige taktile Eingabe in industriellen Umgebungen entwickelt wurde.

7. Gibt es innerhalb derselben Produktserie alternative Bildschirmgrößen für platzbeschränkte Schalttafeln?

Ja, die Serie umfasst mehrere Panel-Abmessungen, die von kompakten 4,3-Zoll-Varianten bis hin zu großen 15,6-Zoll-Displays mit verschiedenen Einbauausschnitten reichen.

8. Welche Kommunikationsports stehen physikalisch für das externe Datenlogging und den Peripherieanschluss zur Verfügung?

Je nach genauem Modellcode verfügt die Hardware über integrierte serielle COM-Ports, U-Disk-USB-Ports und Ethernet-Schnittstellen.

9. Wie ist der typische Betriebstemperaturbereich für den sicheren Einsatz in nicht klimatisierten Gehäusen?

Das Gerät funktioniert zuverlässig innerhalb eines Umgebungstemperaturbereichs von minus 20 Grad Celsius bis 55 Grad Celsius unter frostfreien Bedingungen.

10. Wie können Engineering-Teams Unterstützung bei Querverweisen erhalten oder die regionale Lagerverfügbarkeit für Ersatzteile prüfen?

Beijing Zhongping Technology bietet professionelle technische Beratung, Querverweisdienste und lokale Unterstützung bei der Lieferung von Originalkomponenten.
