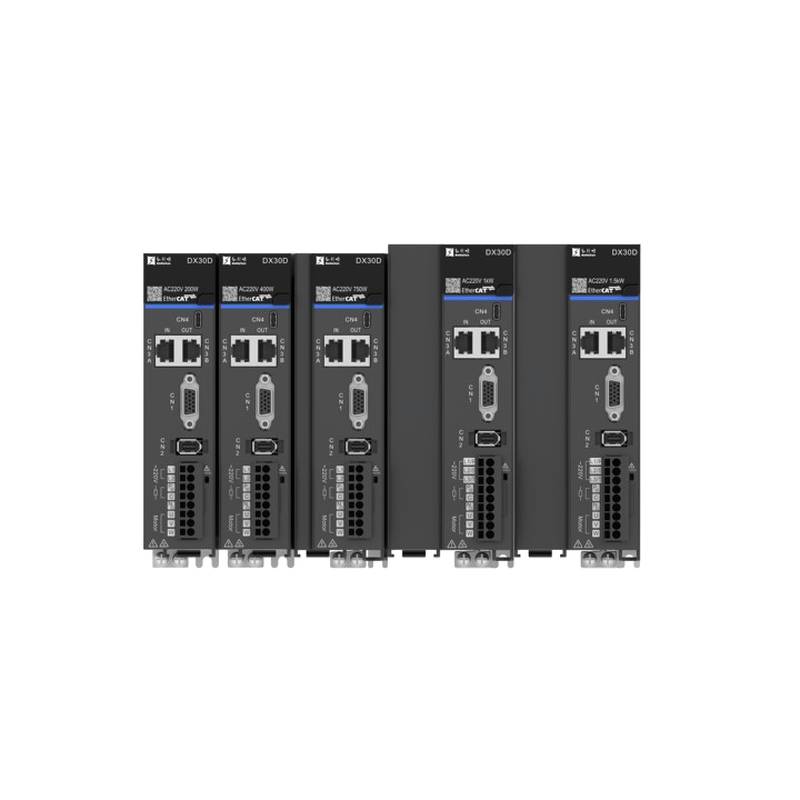

Die Servoantriebsreihe DX30-EtherCAT bietet Hochgeschwindigkeits-Positionssynchronisation und präzise Mehrachs-Bewegungssteuerung für die industrielle Automation. Ausgestattet mit einer Ethernet-Kommunikationsschnittstelle eliminiert diese Einheit Netzwerkatenzen in komplexen Fertigungssystemen.
Industriemaschinen leiden bei der Skalierung der Mehrachssynchronisation häufig unter Bandbreitenengpässen und Kommunikationsverzögerungen. Die DX30-EtherCAT-Serie löst diese Herausforderungen durch die Integration nativer EtherCAT-Protokollunterstützung in eine kompakte, nieder- bis mittelleistungsstarke Bauform von 200W bis 1,5kW. Der Antrieb wird an einer ein- oder dreiphasigen 220VAC-Stromversorgung betrieben und nutzt eine fortschrittliche DSP-Architektur, um kontinuierliche und maximale Ausgangsströme effektiv zu verwalten. Ingenieure können Mehrachsnetzwerke ganz einfach über eine Host-Software konfigurieren und so die deterministischen Steuerungszyklen erreichen, die für Hochgeschwindigkeits-Elektronikmontage- und Verpackungsmaschinen erforderlich sind.
Technische Daten
Serienname: DX30-EtherCAT Bussystem AC-Servoantrieb
Leistungsbereich: 200W - 1,5kW
Kommunikationsschnittstelle: Ethernet / EtherCAT-Protokoll
Eingangsspannung: Einphasig 200VAC - 240VAC, 50Hz / 60Hz am Hauptstromkreis
Steuerstromkreis-Stromversorgung: Gleichtakt-Busstromentnahme
Bauform A Dauer-Ausgangsstrom: 1,4 Arms bei 200W
Bauform B Dauer-Ausgangsstrom: 2,5 Arms bei 400W
Bauform C Dauer-Ausgangsstrom: 4,6 Arms bei 750W
Bauform C Dauer-Ausgangsstrom (1kW): 6,9 Arms bei 1000W (Einphasig 220V)
Bauform C Dauer-Ausgangsstrom (1,5kW): 9,0 Arms bei 1500W (Einphasig 220V)
Maximaler Ausgangsstrom: 4,2 Arms bei 200W Modell
Maximaler Ausgangsstrom: 7,5 Arms bei 400W Modell
Maximaler Ausgangsstrom: 13,34 Arms bei 750W Modell
Maximaler Ausgangsstrom: 21,0 Arms bei 1000W Modell
Maximaler Ausgangsstrom: 26,5 Arms bei 1500W Modell
Minimaler externer Bremswiderstand: 40 Ω bei 200W - 750W Modellen
Minimaler externer Bremswiderstand: 20 Ω bei 1000W Modell
Minimaler externer Bremswiderstand: 15 Ω bei 1500W Modell
Kühlmethode: Natürliche Konvektion bei 200W - 750W Modellen
Kühlmethode: Zwangsbelüftung bei 1000W - 1500W Modellen
Überspannungskategorie: Klasse III
Systemintegration und Hardware-Setup
Der Einsatz des DX30-EtherCAT-Antriebs erfordert sorgfältige Aufmerksamkeit hinsichtlich Erdung und Signalabschirmung, um die Kommunikationsintegrität in rauen elektrischen Umgebungen aufrechtzuerhalten. Schließen Sie den EtherCAT-Master-Controller über geschirmte Twisted-Pair-Kabel der Kategorie 5e oder höher an und stellen Sie sicher, dass das Schirmgeflecht einen 360-Grad-Kontakt mit den Schaltschrank-Einführungsverschraubungen hat. Verlegen Sie Hochspannungs-Motorkabel getrennt von Niederspannungs-Geber- und Kommunikationsleitungen, um elektromagnetische Störungen zu reduzieren. Das Design mit gemeinsamer Busstromentnahme vereinfacht die interne Schaltschrankverdrahtung, Ingenieure müssen jedoch überprüfen, ob externe Bremswiderstände den minimalen Widerstandsschwellen von 15 Ohm bis 40 Ohm je nach spezifischer Leistungsstufe entsprechen. Befestigen Sie das Chassis fest an einer geerdeten Metallrückplatte, um die Wärmeableitung zu optimieren und hochfrequente Rauschströme zu unterdrücken.
Zuverlässigkeit und Umweltbeständigkeit
Komponenten der industriellen Automation müssen dem Dauerbetrieb unter schwankenden thermischen und mechanischen Lasten standhalten. Die DX30-Serie verfügt über einen robusten Schutz der Überspannungskategorie III, der interne Schaltelemente vor transienten Netzspitzen schützt. Für die Baugrößen 200W bis 750W wird eine natürliche Kühlung verwendet, wodurch mechanische Ausfallpunkte durch den Wegfall von Kühlgebläsen reduziert werden, während die Zwangsbelüftung die thermischen Lasten bei den Varianten 1kW und 1,5kW effizient bewältigt. Das Antriebsgehäuse ist für Standard-Industrieschaltschrankinstallationen ausgelegt und arbeitet zuverlässig innerhalb der angegebenen Umgebungstemperaturbereiche. Die strikte Einhaltung der Komponentenauswahl und des Schaltungsschutzdesigns gewährleistet eine hohe mittlere Betriebsdauer zwischen Ausfällen (MTBF) bei anspruchsvollen Fabrikautomationsaufgaben.
Auswahlempfehlung und alternative Optionen
Die Wahl der richtigen Servoantriebsvariante hängt stark von den Dauerdrehmomentanforderungen und der Trägheitsanpassung des Motors der Zielanwendung ab. Für leichte Positionierungsaufgaben mit hoher Frequenz bieten die einphasigen 200W- und 400W-Einheiten eine schnelle dynamische Reaktion. Bei der Aufrüstung oder Konfiguration komplexer Mehrachssysteme können Ingenieure regionale Logistik- und technische Ressourcen von Beijing Zhongping Technology nutzen, um exakte Modellübereinstimmungen und kompatibles Zubehör zu beschaffen. Beijing Zhongping Technology bietet professionelle Unterstützung bei der Kreuzreferenz-Auswahl und lokalisierte Bestandsverfügbarkeit, um die Geräteintegration zu optimieren und Ausfallzeiten zu minimieren.
Häufig gestellte Fragen (FAQ)
1. Was ist das primäre Kommunikationsprotokoll, das von der DX30-Serie unterstützt wird?
Der Antrieb unterstützt das EtherCAT-Kommunikationsprotokoll über eine Ethernet-Schnittstelle für die Hochgeschwindigkeits-Mehrachsvernetzung nativ.
2. Welcher Leistungsbereich steht für diese AC-Servoantriebe zur Verfügung?
Die Serie deckt einen Leistungsbereich von 200W bis 1,5kW unter Verwendung von ein- oder dreiphasigen 220VAC-Stromversorgungen ab.
3. Sind interne Bremswiderstände als Standardausstattung enthalten?
Nein, interne Bremswiderstände gehören nicht zum Standard; das System unterstützt externe Bremswiderstände mit minimalen Widerstandswerten, die je nach Modell zwischen 15 Ohm und 40 Ohm variieren.
4. Wie wird der Steuerstromkreis in dieser Antriebsarchitektur mit Strom versorgt?
Der Steuerstromkreis nutzt eine Gleichtakt-Busstromentnahme, die direkt vom Haupteingangsstrom abgeleitet wird.
5. Welche Kühlmethoden werden bei den verschiedenen Leistungsstufen eingesetzt?
Einheiten von 200W bis 750W basieren auf natürlicher Konvektionskühlung, während 1kW- und 1,5kW-Varianten eine integrierte Zwangsbelüftung nutzen.
6. Können mehrere Antriebe über diese Kommunikationsarchitektur synchronisiert werden?
Ja, die Kopplung der EtherCAT-Busschnittstelle mit einer übergeordneten Steuerung ermöglicht einen präzisen synchronen Betrieb über mehrere Achsen hinweg.
7. Was ist die Überspannungs-Klassifizierung für die DX30-Hardware?
Der Antrieb ist so gebaut, dass er die Standards der Überspannungskategorie III für die Sicherheit der industriellen Stromverteilung erfüllt.
8. Wie können Ingenieure die Kompatibilität mit bestehenden Motorkapazitäten überprüfen?
Ingenieure sollten die maximal anwendbaren Motorkapazitätswerte abgleichen, die je nach Antriebsrahmen von 200W bis zu 1.800W reichen.
