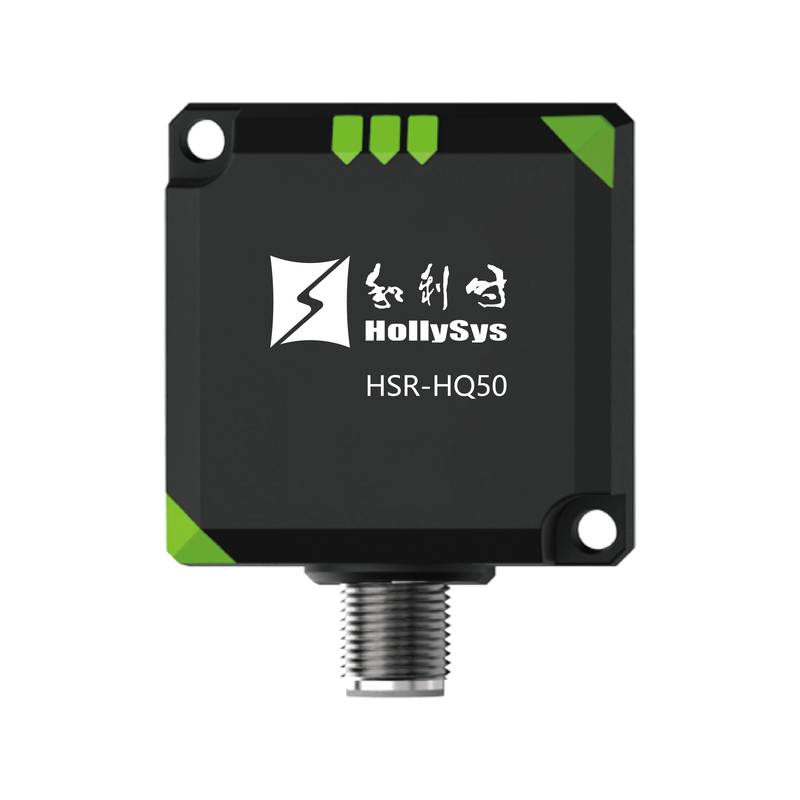

Industrielle Automatisierungslinien leiden häufig unter starker optischer Barcode-Abnutzung durch Ölnebel, Kühlschmierstoffe und mechanischen Verschleiß, was zu Datenverlusten und ungeplanten Ausfallzeiten führt. Das HollySys HSR RFID-System nutzt fortschrittliche Hochfrequenz- und Ultrahochfrequenz-Funkfrequenztechnologie, um eine zuverlässige Datennachverfolgung auf metallischen Paletten und Trägern zu gewährleisten. Beijing Zhongping Technology unterstützt lokale Ingenieure durch die Bereitstellung dieser robusten Komponenten für nahtlose Fabrikautomatisierungs-Upgrades.
Moderne automatisierte Fertigungsumgebungen stellen enorme Herausforderungen an die Datenerfassung, insbesondere in Karosseriebau-Linien und Lithiumbatterie-Montagezellen, wo elektromagnetische Interferenzen und metallische Reflexionen die Sensorsignale verzerren. Optische Etiketten versagen häufig aufgrund von Verschmutzungen durch Bearbeitungsöle und Staub, während herkömmliche Näherungsschalter nicht über die für die moderne flexible Fertigung erforderliche Datennutzlastkapazität verfügen. Die HollySys HSR RFID-Serie bewältigt diese physikalischen Einschränkungen durch den Einsatz dedizierter Hochfrequenz- und Ultrahochfrequenz-Funkkreise in Kombination mit speziellen metallimmunen Algorithmen. Diese Architektur ermöglicht es den Leserköpfen, Daten von direkt auf Metalloberflächen montierten Tags ohne Signalverschlechterung präzise zu erfassen. Das System verarbeitet Funkfrequenzenergie effizient und gewährleistet eine stabile Kommunikation selbst in der Nähe von Hochstrom-Stromleitungen oder schweren Schweißgeräten.
Technische Spezifikationen
Betriebsfrequenz HF: 13,56 MHz @ ISO/IEC 15693
Betriebsfrequenz UHF: 860-960 MHz @ ISO/IEC 18000-6C
Schutzart: IP67 @ -25°C bis +70°C
Versorgungsspannungsbereich: 24 VDC ± 10% @ Restwelle < 10%
Kommunikationsschnittstelle IO-Link: HSR-HM18-IOL @ 38,4 kbps
Kommunikationsschnittstelle RS485: HSR-HM18-485 @ Modbus-RTU Protokoll
Kommunikationsschnittstelle PROFINET: HSR-UQ215-PN @ 100 Mbps
Kommunikationsschnittstelle EtherCAT: HSR-UQ215-ECT @ 100 Mbps
Kommunikationsschnittstelle EtherNet/IP: HSR-UQ215-EIP @ 100 Mbps
Leseabstand HF M18: 0-30 mm @ Standard-Tag
Leseabstand HF M30: 0-50 mm @ Standard-Tag
Leseabstand HF Quadrat 50: 0-80 mm @ Standard-Tag
Leseabstand HF Quadrat 80: 0-110 mm @ Standard-Tag
Leseabstand HF Quadrat 100: 0-150 mm @ Standard-Tag
Leseabstand UHF 215: 0-10 M @ 9 dbi Antenne
Leseabstand UHF 100: 0-2 M @ Integrierte Antenne
Tag-Speicher Hochfrequenz: 128 Bytes bis 2 KB @ EEPROM
Tag-Speicher Ultrahochfrequenz: U8 / H3 / H9 @ Benutzerspeicher konfigurierbar
Gehäusematerial: Vernickeltes Messing und industrielles PA66 @ Flammhemmend
Systemintegration und Hardware-Setup
Die Integration der HSR RFID-Leser in eine bestehende Steuerungsarchitektur erfordert sorgfältige Aufmerksamkeit bei der physischen Montage und elektrischen Verkabelung, um Erdschleifen und Signaldämpfung zu verhindern. Die Leserköpfe nutzen standardisierte M12- oder klemmbasierte Industriesteckverbinder, die für eine sichere Übertragung in Umgebungen mit starken Vibrationen ausgelegt sind. Für RS485- und Feldbusverbindungen müssen geschirmte Twisted-Pair-Kabel verwendet werden, wobei der Kabelschirm am Schaltschrank-Eingangspunkt mit EMV-Kabelverschraubungen ordnungsgemäß geerdet werden muss, um hochfrequentes elektromagnetisches Rauschen zu unterdrücken. Wenn mehrere Leserköpfe in unmittelbarer Nähe voneinander installiert werden, ist der im physischen Handbuch angegebene Mindestabstand einzuhalten, um ein Übersprechen zwischen benachbarten Funkfrequenzfeldern zu verhindern. Die Stromverteilung sollte getrennt von Motorantriebskabeln verlegt werden, um eine stabile 24 VDC-Versorgungsspannung an den Geräteklemmen aufrechtzuerhalten. Bus-Controller wie die HSR67-Serie fassen mehrere Funkfrequenzkanäle zusammen, vereinfachen das Topologie-Layout und reduzieren die Verkabelungskomplexität über verteilte Stationsknoten hinweg.
Zuverlässigkeit und Umweltbeständigkeit
Raue Fabrikbedingungen erfordern eine robuste mechanische und thermische Konstruktion, um einen kontinuierlichen, wartungsfreien Betrieb zu gewährleisten. Die HSR-Serie verfügt über die Schutzart IP67, wodurch die interne Elektronik gegen den kontinuierlichen Kontakt mit Feuchtigkeit, Kühlsprühnebel und feinem Staub abgedichtet ist. Das Wärmemanagement ist für Umgebungstemperaturen von -25°C bis +70°C optimiert, wodurch eine Verschlechterung der internen Komponenten während Hochtemperatur-Betriebszyklen verhindert wird. Das Gehäuse verwendet korrosionsbeständige Materialien, die aggressiven chemischen Reinigungsmitteln standhalten, wie sie häufig in Lebensmittelverarbeitungs- und pharmazeutischen Verpackungslinien verwendet werden. Darüber hinaus behalten die spezialisierten Anti-Metall-Tags ihre strukturelle und elektrische Integrität unter mechanischer Beanspruchung, wiederholten Temperaturwechseln und hohen Drucklasten, die für Karosseriewerke und schwere Materialtransportförderer typisch sind.
Auswahlhilfe und alternative Optionen
Die Auswahl der korrekten RFID-Konfiguration hängt von den Leseabstandsanforderungen, der Tag-Speichergröße und den verfügbaren Feldbus-Netzwerken innerhalb der Anlagenarchitektur ab. Hochfrequenzmodelle mit IO-Link- oder RS485-Schnittstellen eignen sich für die Kurzstrecken-Palettenverfolgung und Werkzeugidentifikation an CNC-Maschinen, während Ultrahochfrequenzeinheiten mit PROFINET- oder EtherCAT-Protokollen für die Langstrecken-Logistiksortierung und das intelligente Lagerhausmanagement optimiert sind. Beijing Zhongping Technology bietet technischen Support und Kreuzreferenz-Auswahldienste an, um Ingenieuren dabei zu helfen, spezifische Leserköpfe, Antennen und metallimmune Tags an eindeutige Anwendungsanforderungen anzupassen. Die Verfügbarkeit lokaler Lagerbestände gewährleistet eine schnelle Projektrealisierung und minimale Ausfallzeiten während des Austauschs von Komponenten oder Linienexpansionen.
Häufig gestellte Fragen (FAQ)
1. Wie lange ist die übliche Lieferzeit für Standardmodelle der HSR RFID-Leser?
Standardkonfigurationen sind für den sofortigen Versand auf Lager, während spezielle Hochtemperatur- oder kundenspezifische Busvarianten die üblichen Fabrikversandpläne erfordern.
2. Welche Gewährleistung gilt für die HSR RFID-Hardware?
Alle Hardwarekomponenten werden durch eine umfassende 12-monatige Herstellergarantie abgedeckt, die Material- und Produktionsfehler einschließt.
3. Wie beeinflusst die Metallmontage die Lesereichweite von HSR-Tags?
Standard-Tags verlieren an Leistung, wenn sie direkt auf Metalloberflächen platziert werden, während spezielle Anti-Metall-Tags eine Abschirmungsschicht verwenden, um Magnetfelder umzuleiten, wodurch stabile Leseabstände von bis zu 80 mm für Hochfrequenzvarianten aufrecht erhalten werden.
4. Können die Leser der HSR-HM-Serie direkt mit IO-Link-Mastern kommunizieren?
Ja, Modelle, die mit dem Suffix IOL gekennzeichnet sind, unterstützen das IO-Link-Kommunikationsprotokoll und ermöglichen die Parameterkonfiguration und den zyklischen Prozessdatenaustausch über Standard-Mastermodule.
5. Was ist die maximal zulässige Kabellänge für die RS485-Kommunikation?
Die RS485-Kommunikationsleitung unterstützt Abstände von bis zu 1.200 Metern bei Standard-Baudraten, vorausgesetzt, an beiden Enden sind geeignete Leitungsabschlusswiderstände installiert.
6. Sind die UHF-Antennen mit verschiedenen Leser-Modulen austauschbar?
UHF-Lesermodelle wie der HSR-UQ215 unterstützen externe Antennen wie den HSR-UA-50, HSR-UA-150 und HSR-UA-240, wodurch eine skalierbare Leseabdeckung je nach physischer Erfassungszone ermöglicht wird.
7. Wie werden die Geräteparameter während der Ersteinrichtung konfiguriert?
Parameter können über Standard-SPS-Programmiersoftware unter Verwendung von Gerätebeschreibungsdateien (GSD/EDS) oder direkt über IO-Link-Parametrierungstools je nach Schnittstellentyp konfiguriert werden.
8. Wie hoch ist die maximale Datenspeicherkapazität der unterstützten Tags?
Der Tag-Speicher reicht von 128 Bytes bis zu 2 KB für Hochfrequenzmodelle und bietet konfigurierbare Benutzerspeicherbänke für Ultrahochfrequenzvarianten, abhängig von dem ausgewählten spezifischen Chip-Typ.
