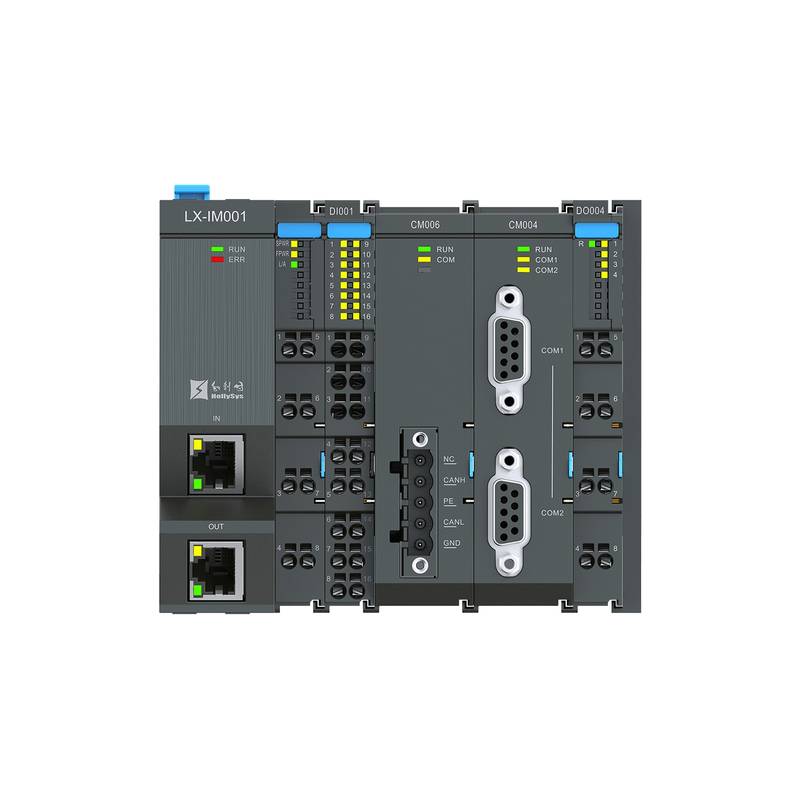

Das für industrielle Hochgeschwindigkeits-Automatisierungsnetze entwickelte E/A-Modul der LX-Serie sorgt für eine zuverlässige Signalerfassung und präzise Steuerung in verteilten Architekturen. Vertrieben von Beijing Zhongping Technology, optimiert dieses modulare System den Platz im Schaltschrank und liefert gleichzeitig Reaktionszeiten im Mikrosekundenbereich.
Moderne industrielle Automatisierungssysteme erfordern ultraschnelle Zykluszeiten, eine robuste Störfestigkeit und eine hochdichte Signalverarbeitung, um Verarbeitungsengpässe auf Hochgeschwindigkeits-Produktionslinien zu beseitigen. Das E/A-Modul der LX-Serie arbeitet nativ in Hochgeschwindigkeits-Feldbuswerken wie EtherCAT und PROFINET und reduziert die Kommunikationslatenz zwischen der zentralen Steuerung und den Feldbetätigungselementen. Sein ultradünnes Profil mit einer Mindestmodulbreite von 12 mm ermöglicht es Maschinenbauern, die Platzausnutzung im Schaltschrank zu maximieren, ohne Abstriche bei der E/A-Kanaldichte zu machen. Die modulare Architektur nutzt federbelastete Anschlussklemmen und ein werkzeugloses Plug-and-Play-mechanisches Design, was sowohl die Erstverdrahtung als auch die Wartung vor Ort vereinfacht. Darüber hinaus bietet die integrierte kanalbezogene Diagnose eine Echtzeit-Statusüberwachung, wodurch die durchschnittliche Reparaturzeit bei unerwarteten Linienstillständen erheblich verkürzt wird.
Technische Spezifikationen
Busprotokoll: EtherCAT @ 100 Mbps
Versorgungsspannung: 24 VDC ± 20% @ System- und Feldspeisung
Minimale Modulbreite: 12 mm @ Standard-Klemmenkonfiguration
Digitale Eingangskanäle: 16 Kanäle @ 24 VDC NPN/PNP
Digitale Ausgangskanäle: 16 Kanäle @ 24 VDC Transistorausgang
Max. Laststrom: 0,5 A @ pro Kanal
Analoge Eingangsauflösung: 16-bit @ Spannungs-/Strommodus
Wandlungszeit: 60 μs @ einkanaliger Hochgeschwindigkeits-Spannungseingang
Betriebstemperatur: 0°C - 55°C @ Standard-Schaltschrankinstallation
Lagertemperatur: -25°C - 70°C @ nicht kondensierend
Schutzart: IP20 @ Schaltschrankmontage
Buskoppler-Modell: LX-IM001 @ EtherCAT-Netzwerkschnittstelle
Endkoppler-Modell: LX-IM002 @ Busabschluss
Koppler mit Adresswahlschalter: LX-IM003 @ Stations-Alias-Einstellung
16-Kanal NPN-Eingang: LX-DI001 @ 24 VDC konfigurierbare Filterung
16-Kanal PNP-Eingang: LX-DI002 @ 24 VDC konfigurierbare Filterung
8-Kanal 5VDC-Eingang: LX-DI005 @ PNP-Logikeingang
16-Kanal Digitalausgang: LX-DO003 @ 0,5 A pro Kanal
4-Kanal Relaisausgang: LX-DO004 @ 1 A @ 230 VAC / 3 A @ 30 VDC
8-Kanal 5VDC-Ausgang: LX-DO005 @ 8 mA pro Kanal
4-Kanal Transistorausgang: LX-DO006 @ 2 A pro Kanal
4-Kanal analoger Spannungseingang: LX-AI001 @ -10 V - 10 V / 0 V - 10 V
8-Kanal analoger Spannungseingang: LX-AI002 @ -10 V - 10 V / 0 V - 10 V
4-Kanal analoger Stromeingang: LX-AI003 @ 0 mA - 20 mA / 4 mA - 20 mA
8-kanaliger Hochgeschwindigkeits-Spannungseingang: LX-AI102 @ ≤ 60 μs Wandlungszeit
8-kanaliger massebezogener Spannungseingang: LX-AI103 @ ≤ 500 μs Alle-Kanäle-Zeit
8-Kanal analoger Spannungsausgang: LX-AO002 @ -10 V - 10 V
4-Kanal Spannungs-/Stromausgang: LX-AO003 @ Mehrbereichs-konfigurierbar
8-Kanal Hochpräzisions-Spannungsausgang: LX-AO102 @ 16-Bit-Auflösung
2-Kanal RS-232 Anschluss: LX-CM001 @ Modbus RTU / ASCII-Protokoll
2-Kanal RS-232 DB9: LX-CM002 @ Modbus RTU / ASCII-Protokoll
2-Kanal RS-485 Anschluss: LX-CM003 @ Master-/Slave-Unterstützung
2-Kanal RS-485 DB9: LX-CM004 @ Master-/Slave-Unterstützung
DeviceNet Slave-Modul: LX-CM005 @ Kommunikationsschnittstelle
DeviceNet Master-Modul: LX-CM006 @ Kommunikationsschnittstelle
CANopen Master-Modul: LX-CM007 @ CiA 301 Protokoll
Profibus DP Master-Modul: LX-CM009 @ DP-V1 Protokoll
CPU-Koprozessormodul: LX-CM010 @ Embedded C/C++ OS
Erweiterter DeviceNet Master: LX-CM106 @ Netzleistungsdiagnose
EtherCAT Slave-Modul: LX-CM020 @ Echtzeit-Datenaustausch
PROFINET RT Master-Modul: LX-CM022 @ Class A Protokoll
Gateway-Modul: LX-CM026 @ EtherCAT zu PROFINET
2-Kanal Geber-Eingang: LX-ECI001 @ Differenzieller Hochgeschwindigkeits-Zähler
2-Kanal 24V Geber-Eingang: LX-ECI002 @ Eintakt-Signalいません / Signalschnittstelle
2-Kanal SSI-Geber: LX-SSI001 @ 8-Bit - 32-Bit Gray/Binär
2-Kanal Impulsausgang: LX-PO001 @ Hochgeschwindigkeits-Bewegungssteuerung
4-Kanal RTD-Eingang: LX-RTD001 @ PT100 / Ni100 Widerstandsbereich
4-Kanal Thermoelement-Eingang: LX-TC001 @ 0,02°C Auflösung
4-Kanal Hochpräzisions-Thermoelement: LX-TC601 @ 0,05% F.S. Genauigkeit
6-Kanal EtherCAT HUB: LX-HUB106 @ 1 Eingang 5 Ausgangsports
6-Kanal EtherCAT HUB: LX-HUB107 @ Hot-Connect-Unterstützung
Leistungsrelaismodul: LX-PM003 @ System- und Feldleistungspeisung
16-Kanal GND-Verteilung: LX-AUX001 @ Potenzialzuweisung
16-Kanal 24V-Verteilung: LX-AUX002 @ Potenzialzuweisung
16-Kanal GND Erweitert: LX-AUX101 @ Hochstrom-Zuweisung
16-Kanal 24V Erweitert: LX-AUX102 @ Hochstrom-Zuweisung
Endabdeckung: LX-AUX004 @ Mechanischer Schutz
Systemintegration und Hardware-Setup
Die Bereitstellung des E/A-Moduls der LX-Serie erfordert eine ordnungsgemäße mechanische Ausrichtung auf Standard-35-mm-Hutschiene (DIN-Schienen). Das System beginnt mit einem EtherCAT-Kopplermodul wie dem LX-IM001 oder LX-IM003, das am linken Ende des Racks positioniert ist, um Netzwerkpakete von der übergeordneten Steuerung zu empfangen. Nachfolgende E/A-Scheiben verriegeln sich über einen internen Hochgeschwindigkeits-Backplane-Bus, der sowohl Kommunikationsdaten als auch Stromversorgungen gleichzeitig verteilt.
Für alle Feldbusverbindungen müssen geschirmte Twisted-Pair-Kabel verwendet werden, um elektromagnetische Störungen in schweren Industrieumgebungen zu dämpfen. Schaltschrankbauer sollten sicherstellen, dass Potenzialausgleichs- oder Massepotenzial-Verteilungsmodule wie der LX-AUX001 oder LX-AUX101 in das Rack-Layout integriert werden, um eine solide Referenzmasse aufrechtzuerhalten und Masseschleifen über verteilte Sensornetzwerke hinweg zu beseitigen.
Zuverlässigkeit und Umweltbeständigkeit
Das E/A-Modul der LX-Serie ist so gebaut, dass es rauen industriellen Betriebsbedingungen standhält, und verfügt über eine IP20-Gehäuseschutzart, die für die Installation in geschlossenen elektrischen Schaltschränken geeignet ist. Das Wärmemanagement basiert auf natürlicher Konvektionskühlung und erfordert einen ausreichenden vertikalen Freiraum von mindestens 50 mm oberhalb und unterhalb der Rack-Baugruppe, um optimale Betriebstemperaturen zwischen 0°C und 55°C aufrechtzuerhalten.
Um eine langfristige Betriebsstabilität zu gewährleisten, enthalten interne Schaltkreise optische Isolationstrennwände mit einer Nennleistung von bis zu 500 VDC zwischen Feldkanälen und Systemlogik. Diese galvanische Trennung schützt zentrale Verarbeitungseinheiten vor Spannungsspitzen, die durch schwere induktive Lasten, Relaisschaltungen oder Motorantriebe auf derselben Werkshalle verursacht werden.
Auswahlhilfe und alternative Optionen
Die Wahl der richtigen Konfiguration hängt stark von der spezifischen Bustopologie, der Kanaldichte und dem Signaltyp ab, die vom Maschinenbauer benötigt werden. Für Anwendungen, die eine nahtlose Netzwerkintegration verschiedener Hersteller erfordern, können Ingenieure Gateway-Module wie den LX-CM026 verwenden, um EtherCAT-Netzwerke mit PROFINET-Master-Steuerungen zu verbinden.
Bei der Bewertung von Ersatzteilen oder der Erweiterung älterer Architekturen bietet Beijing Zhongping Technology umfassenden technischen Support, Kreuzverweis-Auswahldienste und direkten Zugriff auf den Original-Fabrikbestand, um Ausfallzeiten bei Systemupgrades zu minimieren.
Häufig gestellte Fragen (FAQ)
1. Was ist die maximale Anzahl von E/A-Modulen, die an ein einzelnes Koppler-Rack angeschlossen werden können?
Ein einzelnes Koppler-Rack unterstützt typischerweise bis zu 32 Erweiterungsmodule, abhängig von der Gesamtstromaufnahme und den Leistungsaufnahmegrenzen der jeweiligen Systemkonfiguration.
2. Unterstützt die LX-Serie das Hot-Swapping von Modulen im laufenden Betrieb?
Ja, bestimmte Modelle wie der LX-HUB107 unterstützen Hot-Connect-Funktionen, sodass Wartungsingenieure fehlerhafte Scheiben austauschen können, ohne das gesamte Busnetzwerk abzuschalten.
3. Wie werden Busadressen für EtherCAT-Kopplermodule konfiguriert?
Modelle wie der LX-IM003 verfügen über integrierte Hardware-Drehschalter, mit denen Ingenieure Stations-Aliase vor der Netzwerkinitialisierung manuell einstellen können.
4. Welche Programmierumgebungen werden vom CPU-Koprozessormodul unterstützt?
Der LX-CM010 CPU-Koprozessor führt ein unabhängiges eingebettetes Betriebssystem aus und unterstützt nativ Standard-C- und C++-Programmiersprachen für die Ausführung benutzerdefinierter Algorithmen.
5. Sind die federbelasteten Klemmen für den Verdrahtungskomfort abnehmbar?
Alle Standard-12-mm- und 24-mm-Module verfügen über Plug-and-Play-Klemmenblöcke, die unabhängig verdrahtet werden können, bevor sie auf das Modulgehäuse aufgeklipst werden.
6. Was ist die Wandlungsgeschwindigkeit für analoge Hochleistungs-Eingangsmodule?
Die Hochleistungsmodule LX-AI102 und LX-AI103 erreichen eine einkanalige Wandlungszeit von unter 60 Mikrosekunden ohne digitale Filterung.
7. Wie handhabt das System die Stromverteilung für Feldsensoren?
Leistungsrelaismodule wie der LX-PM003 und Potenzialverteilungsmodule wie der LX-AUX002 speisen 24 VDC direkt in das rechtsseitige Rack ein, um externe Aktoren und Sensoren zu versorgen.
8. Welche Garantie- und Lieferzeitbedingungen gelten für Bestellungen über autorisierte Kanäle?
Beijing Zhongping Technology liefert Original-Werkeinheiten, die durch Standard-Herstellergarantien abgesichert sind, und unterhält umfangreiche lokale Bestände, um eine schnelle Auftragsabwicklung zu gewährleisten.
