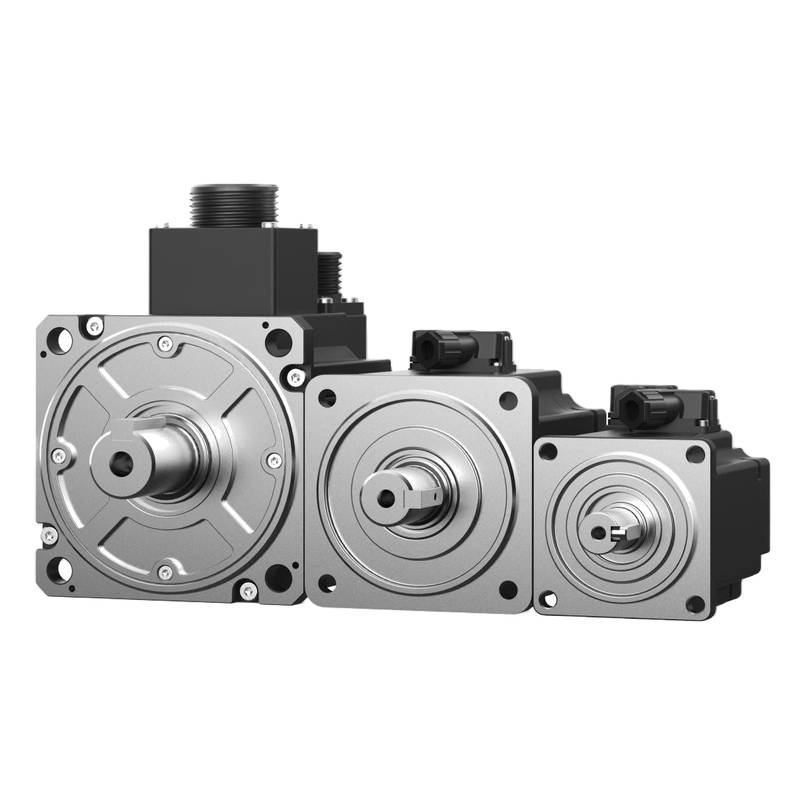

Die kleine Servomotorenserie DBM von HollySys bietet eine Hochgeschwindigkeitsreaktion mit einer Höchstdrehzahl von bis zu 6.000 U/min, gepaart mit einem 17-Bit-Magnetencoder für präzise Bewegungssteuerung. Diese Motoren wurden für effiziente Förderband-Antriebssysteme und Automatisierungslinien mit hohem Durchsatz entwickelt und gewährleisten ein stabiles thermisches Verhalten sowie robuste Überlastfähigkeiten unter anspruchsvollen Industriezyklen.
Ingenieure der Industrieautomation stoßen bei hochbeschleunigten Förderband-Antriebsbetrieben häufig auf thermische Überlastung, vibrationsbedingte Verschlechterung des Encodersignals und mechanische Resonanz. Die Architektur des kleinen DBM-Servomotors mildert diese Engpässe durch die Integration eines innovativen, kompakten Wicklungsdesigns, das die Betriebseffizienz steigert und den Temperaturanstieg während kontinuierlicher Arbeitszyklen stabilisiert. Ausgestattet mit einem hochauflösenden 17-Bit-Magnetencoder erfasst der Antriebsstrang präzise Winkellagendaten ohne Verzögerung. Diese Konfiguration gewährleistet eine gleichmäßige Drehmomentabgabe mit minimaler Restwelligkeit und deckt direkt die Synchronisationsanforderungen von Mehrachs-Förderbandnetzwerken und Hochgeschwindigkeits-Sortiermodulen ab.
Technische Daten
Leistungsbereich: 50 W - 1,8 kW bei 220 VAC
Flanschgröße: 40 mm - 130 mm bei Standard-Metrik
Encoder-Auflösung: 17-Bit-Magnet bei absolutem Feedback
Naddrehzahl: 1500 U/min - 3000 U/min bei Dauerbetrieb
Max. Drehzahl: 3000 U/min - 6000 U/min bei Spitzenleistung
Nenndrehmoment: 0,16 N.m - 11,5 N.m bei Nennstrom
Max. Drehmoment: 0,48 N.m - 34,5 N.m bei Spitzenstrom
Nennstrom: 0,6 Arms - 8,5 Arms bei 220 VAC
Max. Strom: 1,8 Arms - 25,5 Arms bei transitorischer Last
Rotorinertie: 0,035 x 10^-4 kg.m^2 - 22,63 x 10^-4 kg.m^2 bei mechanischer Kopplung
Schutzart: IP65 Standard bei kunststoffgeschirmten Steckverbindern
Drehmomentwelligkeit: < 2 % des Nenndrehmoments im Einschwingzustand
Systemintegration und Hardware-Setup
Eine ordnungsgemäße physische Installation und elektrische Verkabelung sind entscheidend, um die Zuverlässigkeit des kleinen DBM-Servomotors in einem Förderband-Antriebssetup zu maximieren. Für die Encodersignalübertragung müssen geschirmte Verdrillte-Paar-Kabel verwendet werden, um elektromagnetische Störungen auszuschließen, die von benachbarten Frequenzumrichtern oder Hochspannungs-Schaltleitungen erzeugt werden. Das Motorgehäuse verfügt über kunststoffgeschirmte Steckverbinder der Schutzart IP65, die einen zuverlässigen Schutz gegen Umgebungstemperaturfeuchtigkeit, Ölnebel in der Luft und Reinigungsmittel der Anlage bieten. Für Umgebungen mit starker Nassreinigung sollten maßgeschneiderte IP67-Varianten spezifiziert werden. Die Erdung muss einer Stern-Topologie mit einem einzigen Punkt folgen, um Erdschleifen zu verhindern, die die Integrität des Encoder-Feedbacks beeinträchtigen. Schaltschrankbauer müssen die Leistungskabel von den Niederspannungs-Steuerkreisen im Schaltschrank durch einen Mindestabstand von 200 Millimetern trennen.
Zuverlässigkeit und Umweltbeständigkeit
Die Langlebigkeit im Betrieb bei der kontinuierlichen automatisierten Fertigung beruht auf einem überlegenen Wärmemanagement und einer strukturellen mechanischen Belastbarkeit. Die DBM-Serie enthält optimierte Nutausfüllungsverhältnisse und hochwertige Wärmedematerialien, die ein stabiles thermisches Gleichgewicht während schneller Zyklen aufrechterhalten. Geformte Kunststoffstecker bieten sichere Paarungszyklen und Korrosionsbeständigkeit unter Beanspruchung auf dem Fabrikboden. Die mittlere Betriebsdauer zwischen Ausfällen (MTBF) wird durch eine ausgewuchtete Rotordynamik verlängert, die die Lagerbeanspruchung während des Hochgeschwindigkeitsübergangs reduziert. In die Statorwicklungen eingebettete Temperatursensoren sind direkt mit den Auslösekreisen des Servoantriebs verbunden, um einen Isolationsdurchschlag bei längerem Stillstand oder schweren Überlastungsereignissen zu verhindern.
Auswahlleitfaden und alternative Optionen
Die Auswahl der richtigen Servokonfiguration erfordert eine sorgfältige Bewertung der Lastträgheitsanpassung, des Spitzendrehmomentbedarfs und der Arbeitszyklusprofile. Ingenieure sollten die reflektierte Lastträgheit mit den in den technischen Daten aufgeführten Rotorträgheitswerten analysieren, um ein Verhältnis unter den empfohlenen Sicherheitsschwellenwerten einzuhalten, wodurch Instabilitäten des Regelkreises verhindert werden. Für Anwendungen, die eine schnelle Punkt-zu-Punkt-Positionierung auf einem Förderbandantrieb erfordern, bieten modelle mit geringer Trägheit wie der DBM-H040C oder DBM-H060C die erforderliche dynamische Beschleunigung. Beijing Zhongping Technology bietet umfassenden technischen Support und lokalen Bestandszugang, um technische Teams bei der Kreuzreferenz-Dimensionierung, der Antriebsanpassung und sofortigen Ersatzalternativen für ältere Automatisierungshardware zu unterstützen.
Häufig gestellte Fragen (FAQ)
1. Wie sind die Standard-Lieferzeit und der Lagerstatus für Standardmodelle der DBM-Serie?
Standardkonfigurationen über gängige Flanschgrößen hinweg werden im regionalen Lager geführt, um den beschleunigten Versand zu unterstützen und Ausfallzeiten der Kundenausrüstung zu minimieren.
2. Welche Garantiebedingungen und Inspektionsrichtlinien vor dem Versand gelten für diese Servomotoren?
Die Einheiten werden vor dem Versand strengen elektrischen Isolations- und dynamischen Leistungstests unterzogen, unterstützt durch eine standardmäßige 12-monatige Betriebsgarantie, die Werksfehler abdeckt.
3. Wie kommuniziert der 17-Bit-Magnetencoder mit Bewegungssteuerungen von Drittanbietern?
Der Encoder gibt absolute Positionssurungsdaten unter Verwendung proprietärer oder serieller Standardkommunikationsprotokolle aus, die mit passenden HollySys-Servoantrieben kompatibel sind. CAN-Bus- oder Impulszugkonfigurationen hängen von dem spezifisch ausgewählten Antriebsverstärker ab.
4. Sind kundenspezifische Kabellängen für Mehrachs-Fördermittelsysteme erhältlich?
Ja, vormontierte Encoder- und Stromkabel können in kundenspezifischen Längen mit werkseitig geformten Industriesteckern bestellt werden, um spezifischen Maschinenabmessungen zu entsprechen.
5. Was ist die maximal zulässige Umgebungstemperatur für den Betrieb der DBM-Motorenserie?
Die Motoren arbeiten zuverlässig in einem Umgebungstemperaturbereich von 0 °C bis 40 °C ohne Leistungsreduzierung, vorausgesetzt, es wird eine ordnungsgemäße Schrank- oder Oberflächenwärmeableitung aufrechterhalten.
6. Können diese Servomotoren in vertikalen Hebeanwendungen ohne Haltebremse betrieben werden?
Modelle, die mit optionalen Haltebremsen integriert sind, sollten für vertikale Achsen oder geneigte Förderbandaufbauten spezifiziert werden, um ein Herabfallen der Last im stromlosen Zustand zu verhindern.
7. Wie wird die mechanische Resonanz bei der Kopplung des Motors an ein Getriebe minimiert?
Ingenieure sollten Balg- oder Klemmenkupplungen mit hoher Torsionssteifigkeit verwenden und eine Verstärkungsregelung über die Servoantriebssoftware durchführen, um mechanische Resonanzfrequenzen zu unterdrücken.
8. Welche Wartung ist für die IP65-geschützte Steckverbinderschnittstelle erforderlich?
Routineinspektionen sollten überprüfen, ob die Verriegelungsmechanismen fest sitzen und die Dichtungs-O-Ringe biegsam bleiben, um das Eindringen von Flüssigkeit bei Hochdruckreinigungen zu verhindern.
