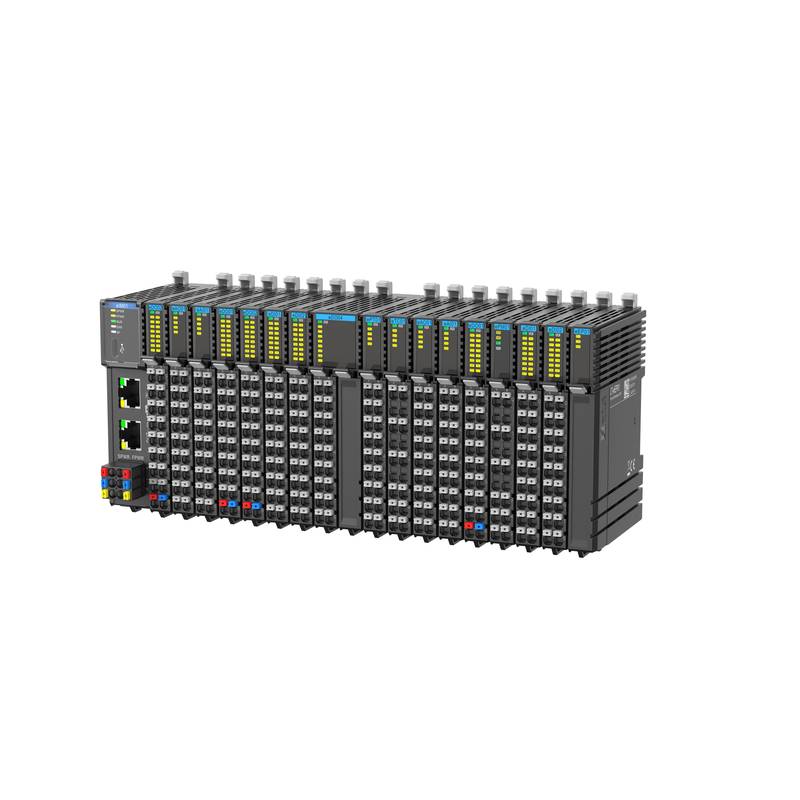

Das Remote-IO-Modul der HollySys LT-e-Serie bietet eine hochmoderne, mikrosekundengenaue Reaktionszeit für verteilte Steuerungsarchitekturen. Dank seines schmalen Profils von 12 mm minimiert es den Platzbedarf im Schaltschrank und unterstützt gängige industrielle Feldbusse wie PROFINET, EtherCAT und die Modbus-Gateway-Integration.
Moderne industrielle Automatisierungslinien stehen vor extremen Bandbreitenbegrenzungen, engen Signalverlegungsbeschränkungen und dem Risiko unerwarteter Ausfallzeiten durch Kommunikations-Jitter. Die LT-e-Serie löst diese Herausforderungen, indem sie eine Kanaldemodulation hoher Dichte mit einer schnellen Backplane-Kommunikationsarchitektur kombiniert. Ingenieure können Kopplungsmodule wie das LT-eIM01 für EtherCAT oder das LT-eIM02 für PROFINET konfigurieren und diese über Leistungsrelais auf bis zu 64 Module erweitern. Die Signalintegrität wird durch eine Kanalausrichtung zur Systemtrennung von bis zu 1.000 VAC und eine umfassende Diagnoseprotokollierung von bis zu 100 Ereignissen pro Modul aufrechterhalten, was eine vorhersehbare Echtzeitsteuerung in komplexen Maschinen gewährleistet.
Technische Spezifikationen
Kopplermodul PROFINET: LT-eIM02 @ 24 VDC
Kopplermodul EtherCAT: LT-eIM01 @ 24 VDC
Kopplermodul EtherNet/IP: LT-eIM03 @ 24 VDC
16-Kanal-Digitaleingang NPN: LT-eDI01 @ 2,7 mA/CH @ 24 VDC
16-Kanal-Digitaleingang PNP: LT-eDI02 @ 2,7 mA/CH @ 24 VDC
32-Kanal-Digitaleingang NPN: LT-eDI11 @ 2,7 mA/CH @ 24 VDC
32-Kanal-Digitaleingang PNP: LT-eDI12 @ 2,7 mA/CH @ 24 VDC
8-Kanal-Relaisausgang: LT-eDO04 @ 230 VAC / 30 VDC
16-Kanal-Digitalausgang NPN: LT-eDO01 @ 0,5 A/CH @ 24 VDC
16-Kanal-Digitalausgang PNP: LT-eDO02 @ 0,5 A/CH @ 24 VDC
32-Kanal-Digitalausgang NPN: LT-eDO11 @ 0,5 A/CH @ 24 VDC
32-Kanal-Digitalausgang PNP: LT-eDO12 @ 0,5 A/CH @ 24 VDC
4-Kanal-Analaogeingang Spannung/Strom: LT-eAI01 @ ±10 V @ 16-bit
8-Kanal-Analogeingang Spannung: LT-eAI02 @ 0-10 V @ 20-30°C
8-Kanal-Analogeingang Strom: LT-eAI03 @ 4-20 mA @ 20-30°C
4-Kanal-Analogausgang Spannung/Strom: LT-eAO01 @ ±10 V @ 140 us/CH
8-Kanal-Analogausgang Spannung: LT-eAO02 @ 0-10 V @ 16-bit
8-Kanal-Analogausgang Strom: LT-eAO03 @ 4-20 mA @ 16-bit
4-Kanal-RTD-Eingang: LT-ePT01 @ Pt100/Pt1000 @ 200 ms/4CH
4-Kanal-Thermoelement-Eingang: LT-eTC01 @ B/C/E/J/K/N/R/S/T @ 200 ms/4CH
Serielles Kommunikationsmodul: LT-eCM01 @ 2-Kanal RS485 @ Modbus RTU
24V-Leistungsrelaismodul: LT-ePM01 @ 24 VDC @ Überstromschutz
Systemintegration und Hardware-Setup
Der Einsatz der LT-e-Serie in einem Schaltschrank erfordert besondere Aufmerksamkeit hinsichtlich des physischen Layouts und der Backplane-Bus-Erweiterung. Jedes Kopplermodul unterstützt bis zu 32 Erweiterungsmodule direkt auf seiner rechten Seite und lässt sich bei Integration des Leistungsrelaismoduls LT-ePM01 auf bis zu 64 Module erweitern. Federzugklemmen vereinfachen die Feldverdrahtung ohne Spezialschraubendreher, wodurch die Montagezeit beim Schaltschrankbau erheblich verkürzt wird.
Für alle Analogkanäle, wie z. B. die Module LT-eAI01 oder LT-eAI03, sollten geschirmte Twisted-Pair-Kabel verwendet werden, um elektromagnetische Störungen durch in der Nähe befindliche Frequenzumrichter zu verhindern. Erdungsschienen müssen direkt mit der Hutschienen-Montageschiene verbunden werden, um niederohmige Pfade für die Ableitung hochfrequenter Störungen aufrechtzuerhalten. Bei seriellen Kommunikationsaufbauten mit dem RS485-Modul LT-eCM01 ermöglichen integrierte DIP-Schalter den Ingenieuren das sofortige Umschalten von Abschluss-Anpassungswiderständen ohne externe Komponenten.
Zuverlässigkeit und Umweltbeständigkeit
Industrielle Automatisierungsanwendungen erfordern robuste Hardware, die thermischer Belastung und kontinuierlichen elektrischen Lasten standhalten kann. Die LT-e-Serie arbeitet zuverlässig in Standard-Industrietemperaturbereichen und hält eine hohe Messgenauigkeit von 0,1 % F.S. bei 20 °C bis 30 °C ein. Leistungsrelaismodule verfügen über einen integrierten Verpolungsschutz, eine Unterspannungserkennung und eine Echtzeit-Spannungsmeldung, um angeschlossene Sensoren und Aktoren vor plötzlichen Netzschwankungen zu schützen.
Der Wartungsaufwand wird durch modulare steckbare Designs reduziert, sodass Techniker fehlerhafte Module austauschen können, ohne die Feldverdrahtung zu trennen. Integrierte Diagnose-LEDs an jedem Modul zeigen den Aktivstatus, Kanalfehler und Kommunikationszustände sofort an. Darüber hinaus erfassen interne Protokollierungsmechanismen bis zu 100 Diagnoseereignisse, was dem Wartungspersonal hilft, intermittierende Kurzschlüsse, Kabelbrüche oder Bereichsüberschreitungen schnell zu lokalisieren.
Auswahlhilfe und alternative Optionen
Die Auswahl der richtigen Remote-IO-Konfiguration hängt stark von der Netzwerkarchitektur des Hauptcontrollers und der von der Maschine benötigten Gesamtzahl der Punkte ab. Für PROFINET-basierte Steuerungsumgebungen optimiert die Kopplung eines Hauptcontrollers mit dem Koppler LT-eIM02 und die Kombination von High-Density-Karten wie LT-eDI12 und LT-eDO12 den Schaltschrankplatz. Bei der Integration älterer oder multi-vendor-serieller Instrumente dient das Modul LT-eCM01 als zuverlässige Modbus-Gateway-Schnittstelle, die sowohl RTU- als auch ASCII-Übertragungsmodi unterstützt.
Beijing Zhongping Technology bietet umfassenden technischen Support, einschließlich kompletter Stücklisten-Querverweise und lokalisierter Lagerverfügbarkeit, um eine reibungslose Prototypenentwicklung und eine schnelle Bereitstellung in der Serienfertigung zu gewährleisten. Ingenieure können technische Datenblätter für spezifische Modulkombinationen, Stromversorgungsberechnungen und Buszykluszeit-Abstimmungsparameter einsehen.
Häufig gestellte Fragen (FAQ)
1. Was ist die maximale Anzahl an Erweiterungsmodulen, die ein einzelner Koppler unterstützen kann?
Ein einzelnes Kopplermodul unterstützt bis zu 32 Erweiterungsmodule direkt auf seiner rechten Seite und insgesamt bis zu 64 Module bei Verwendung eines Leistungsrelaismoduls.
2. Unterstützt die LT-e-Serie den Hot-Swap von Erweiterungsmoduln?
Ja, das mechanische Design ermöglicht eine steckbare Wartung, wobei jedoch systeminterne Stromversorgungsaspekte je nach aktivem IO-Typ überprüft werden sollten.
3. Wie werden Konfigurationsdateien in die Kopplermodule geladen?
Die Engineering-Software importiert GSD- oder XML-Standard-Gerätebeschreibungsdateien, die zum jeweiligen Protokollkoppler wie EtherCAT oder PROFINET passen.
4. Welche Kommunikationsprotokolle werden von den Kopplervarianten nativ unterstützt?
Die Serie unterstützt PROFINET, EtherCAT, EtherNet/IP und Modbus-TCP-Netzwerkkommunikation über dedizierte Koppler-Bestellnummern.
5. Kann das serielle Kommunikationsmodul Modbus-Geräte von Drittanbietern verarbeiten?
Ja, das LT-eCM01 verfügt über 2 RS485-Kanäle, die Modbus-RTU- und ASCII-Master/Slave-Protokolle sowie Freiform-Kommunikation unterstützen.
6. Wie hoch ist die Auflösung der Analogeingangsmodule wie des LT-eAI02?
Die Analogeingangsmodule bieten eine hohe Auflösung von 16 Bit über mehrere Spannungs- und Strommessbereiche hinweg.
7. Wie handhabt das System die Stromverteilung über mehrere Module hinweg?
Das 24V-Leistungsrelaismodul LT-ePM01 speist zusätzlichen Strom ein, überwacht Echtzeit-Spannungspegel und kümmert sich um Unterspannungs- oder Überstromschutz.
8. Werden Diagnoseprotokolle bei unerwarteten Stromunterbrechungen gespeichert?
Einzelne Digital- und Analogmodule unterstützen die interne Diagnoseprotokollierung für bis zu 100 Ereignisse, um bei der Fehlerbehebung von transienten Anlagenfehlern zu helfen.
