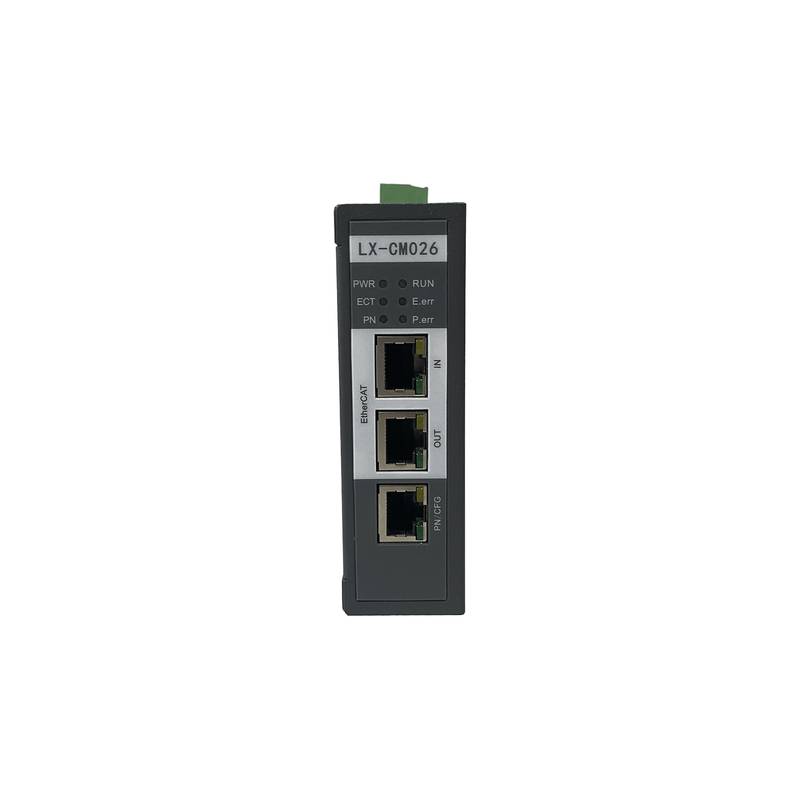

Der für heterogene Industrieumgebungen entwickelte Protokollkonverter LX-CM026 ermöglicht den deterministischen Datenaustausch zwischen EtherCAT-Netzwerken und PROFINET-Architekturen. Beijing Zhongping Technology bietet robusten Logistiksupport für dieses Gateway, um die Systemintegration über Automatisierungszellen hinweg zu optimieren.
Der Einsatz unterschiedlicher Industrienetzwerke führt häufig zu Kommunikationsengpässen, insbesondere wenn Hochgeschwindigkeits-Motion-Controller mit Standard-Feldgeräten verbunden werden. Das LX-CM026 Gateway löst diese Herausforderung, indem es als EtherCAT-Slave-Gerät auf der primären Controller-Seite – wie etwa einer lokalen SPS der LX-Serie – fungiert und gleichzeitig als PROFINET-Master zur Verwaltung der nachgeschalteten Feldinstrumentierung arbeitet. Diese Architektur mit doppelter Rolle macht teure Protokoll-Upgrade-Investitionen überflüssig, indem Echtzeit-zyklische Datenpakete direkt an der Netzwerkgrenze übersetzt werden. Ingenieure der industriellen Automatisierung stoßen häufig auf Integrationshürden, wenn unterschiedliche Herstellersysteme keine gemeinsame native Kommunikationsschicht aufweisen. Durch die Verarbeitung von Protokoll-Frames über dedizierte interne Speicherpuffer hält das Gerät stabile Telegrammübertragungsraten aufrecht und minimiert Paket-Jitter über erweiterte industrielle Strecken hinweg.
Technische Spezifikationen
Gerätemodell: LX-CM026 @ Standardkonfiguration
Primäre Protokollfunktion: EtherCAT-Slave zu PROFINET-Master @ Vollduplex
Montageart: DIN-Hutschienenmontage @ 35 mm Standardprofil
Gehäusematerial: Flammhemmender Technikkunststoff @ IP20 Schutzart
Betriebstemperaturbereich: -20°C - 60°C @ Nicht kondensierende Feuchtigkeit
Lagertemperaturbereich: -40°C - 85°C @ Relative Luftfeuchtigkeit 5% - 95%
Versorgungsspannung: 24 VDC ± 20% @ Verpolschutz
Leistungsaufnahme: 4,5 W @ 24 VDC Maximale Last
Kommunikationsschnittstelle EtherCAT: Duale RJ45-Ports @ 100 Mbit/s Vollduplex
Kommunikationsschnittstelle PROFINET: Duale RJ45-Ports @ 100 Mbit/s Echtzeit-IRT/RT
Diagnoseanzeigen: LED-Statusarray @ RUN, ERR, LINK, ACT
Datenmapping-Kapazität: Bis zu 1024 Byte Eingangs-/Ausgangspuffer @ Standardkonfiguration
Abmessungen: 105 mm x 90 mm x 40 mm @ Ohne Stecker
Nettogewicht: 250 g @ Ungefähre Masse
Systemintegration und Hardware-Setup
Die physische Installation des LX-CM026 Gateways basiert auf der Standard-35-mm-Hutschienenmontage in Schaltschränken, was eine sichere mechanische Verankerung in Umgebungen mit starken Vibrationen gewährleistet. Die Stromverteilung erfordert eine stabile 24-VDC-Quelle, die über die abnehmbare Schraubklemmenleiste angeschlossen wird und über einen integrierten Überspannungsschutz sowie einen Verpolschutz verfügt. Die Netzwerkverkabelung erfordert geschirmte Twisted-Pair-Ethernet-Kabel der Kategorie 5e oder höher, um die Signalintegrität gegenüber elektromagnetischen Interferenzen aufrechtzuerhalten, die von in der Nähe befindlichen Frequenzumrichtern und Hochspannungskutschützern erzeugt werden. Die dualen RJ45-Ports sowohl auf der EtherCAT- als auch auf der PROFINET-Seite unterstützen Linientopologien, ohne dass externe Netzwerkschalter erforderlich sind, wodurch die Ausbreitungsverzögerung verringert wird. Die ordnungsgemäße Erdung der Hutschiene und der Kabelschirme an der Schaltschrankrückwand stellt einen niederohmigen Pfad für die Streuung hochfrequenter Störungen dar und verhindert Erdschleifen und Kommunikationsabbrüche.
Zuverlässigkeit und Umweltbeständigkeit
Das für den kontinuierlichen industriellen Betrieb konzipierte LX-CM026 widersteht Umgebungstemperaturen von -20°C bis 60°C ohne aktive Lüfter und stützt sich stattdessen auf passive thermische Konvektion durch sein belüftetes Gehäuseprofil. Das nach IP20 geschützte Gehäuse schützt die interne Schaltung vor versehentlichem Berühren mit den Fingern und dem Eindringen von Partikeln bei der Installation, wobei jedoch die Platzierung des Schranks in sauberen Umgebungen empfohlen wird. Interne Komponenten sind auf eine verlängerte Lebensdauer ausgelegt, wodurch eine hohe mittlere Ausfallzeit (MTBF) bei kontinuierlicher elektrischer Last und thermischer Beanspruchung erreicht wird. Überspannungsschutzschaltungen an den Kommunikationsschnittstellen schützen vor elektrostatischer Entladung und induktiven Schalthandlungen, die häufig in schweren Fertigungsbetrieben vorkommen. Die Hardwarekonfiguration widersteht mäßigen Stoß- und Vibrationsprofilen, wie sie auf sich bewegenden Maschinenrahmen auftreten, und gewährleistet eine unterbrechungsfreie Datenüberbrückung über Produktionsschichten hinweg.
Auswahlempfehlungen und alternative Optionen
Die Auswahl des richtigen Protokoll-Gateways erfordert die Überprüfung der von der bestehenden Steuerungsarchitektur geforderten Master-Slave-Beziehung. Das LX-CM026 eignet sich besonders für Anwendungen, bei denen ein bestehender EtherCAT-Controller PROFINET-Aktuatoren von Drittanbietern, Remote-E/A-Blöcke oder Antriebe steuern muss. Systemintegratoren, die alternative Topologien wie PROFIBUS DP oder Modbus TCP-Integration benötigen, sollten andere Modelle innerhalb derselben Produktfamilie evaluieren, um spezifische Bus-Anforderungen zu erfüllen. Beijing Zhongping Technology pflegt technische Dokumentationen und Bestandsquerverweise, um Engineering-Teams bei der Identifizierung optimaler Hardware-Alternativen für Upgrades älterer Systeme und Neuanlagen-Designs zu unterstützen.
Häufig gestellte Fragen (FAQ)
1. Wie lautet die Standard-Lieferzeit für dieses Gateway-Modell?
Standardbestellungen werden aus dem regionalen Bestand bearbeitet, wobei der typische Versand je nach Ziellogistik innerhalb von 2 bis 3 Werktagen erfolgt.
2. Beinhaltet das Gerät eine Herstellergarantie?
Ja, die Hardware umfasst eine standardmäßige eingeschränkte 12-Monats-Garantie, die Material- und Verarbeitungsmängel ab dem Kaufdatum abdeckt.
3. Kann das LX-CM026 als EtherCAT-Master arbeiten?
Nein, das Gerät fungiert im Upstream-Netzwerk streng als EtherCAT-Slave und auf der Downstream-Seite als PROFINET-Master.
4. Welches Softwaretool ist zur Konfiguration der PROFINET-Seite erforderlich?
Standard-Engineering-Software, die GSDML-Dateidateiimporte unterstützt (wie typische SPS-Programmierumgebungen), kann die PROFINET-Geräteparameter konfigurieren.
5. Wie wird die Firmware auf dieser Hardware aktualisiert?
Firmware-Updates werden über den integrierten Konfigurationsport unter Verwendung einer vom Hersteller bereitgestellten dedizierten Dienstprogrammsoftware eingespielt.
6. Was ist die maximale vom Gateway unterstützte Datenaustauschgröße?
Das Gerät unterstützt bis zu 1024 Byte Eingangs- und Ausgangsdatenmapping zwischen den beiden verbundenen Industrienetzwerken.
7. Sind Diagnose-LED-Anzeigen zur Fehlerbehebung verfügbar?
Ja, LED-Anzeigen an der Frontblende zeigen den Echtzeitstatus für Stromversorgung, Systemfehler und Link-Aktivität an beiden Netzwerkschnittstellen an.
8. Benötigt das Gateway ein externes Netzteil-Isoliermodul?
Der interne Stromeingang verfügt über eine integrierte galvanische Trennung, die interne Logikschaltungen vor Gleichtakt-Spannungsschwankungen am Hauptstrombus schützt.
