Die dezentralen High-Protection-E/A-Module der HollySys LTp-Serie bieten eine zuverlässige industrielle Automatisierungssteuerung durch standardisierte Punkt-zu-Punkt-Kommunikation und intelligente Diagnosefunktionen. Diese Hardware-Produktreihe wurde entwickelt, um die Effizienz zu optimieren und die Wartungskosten zu minimieren, und gewährleistet eine Echtzeit-Datenübertragung in komplexen Fabrikumgebungen.
Die moderne industrielle Automatisierung erfordert dezentrale E/A-Architekturen, die den Verdrahtungsaufwand minimieren und gleichzeitig eine hohe Signalintegrität in rauen Anlagenumgebungen gewährleisten. Die HollySys LTp-Serie begegnet diesen Herausforderungen durch eine modulare Konstruktion mit IP67-Schutzart, wodurch herkömmliche Schaltschränke in lokalen Maschinenzonen überflüssig werden. Durch die integrierte Unterstützung führender industrieller Kommunikationsprotokolle wie EtherCAT, Profinet und EtherNet/IP ermöglichen diese Module eine nahtlose Integration in verschiedene SPS-Steuerungsarchitekturen. Die Systemarchitektur nutzt robuste M12-Verbindungen sowie erweiterte IO-Link-Master-/Slave-Funktionen, die eine dezentrale Datenerfassung von Sensoren und Aktoren direkt auf Maschinenebene ermöglichen. Diese Topologie reduziert die Kupferverkabelung erheblich, vereinfacht die Installationsabläufe und verbessert die Gesamtansprechzeit des Systems für Hochgeschwindigkeits-Fertigungsanlagen.
Technische Daten
Serienname: LT-p series IO @ Standard Operating Conditions
Modellnummer: LT-p-IO @ Product Family Identification

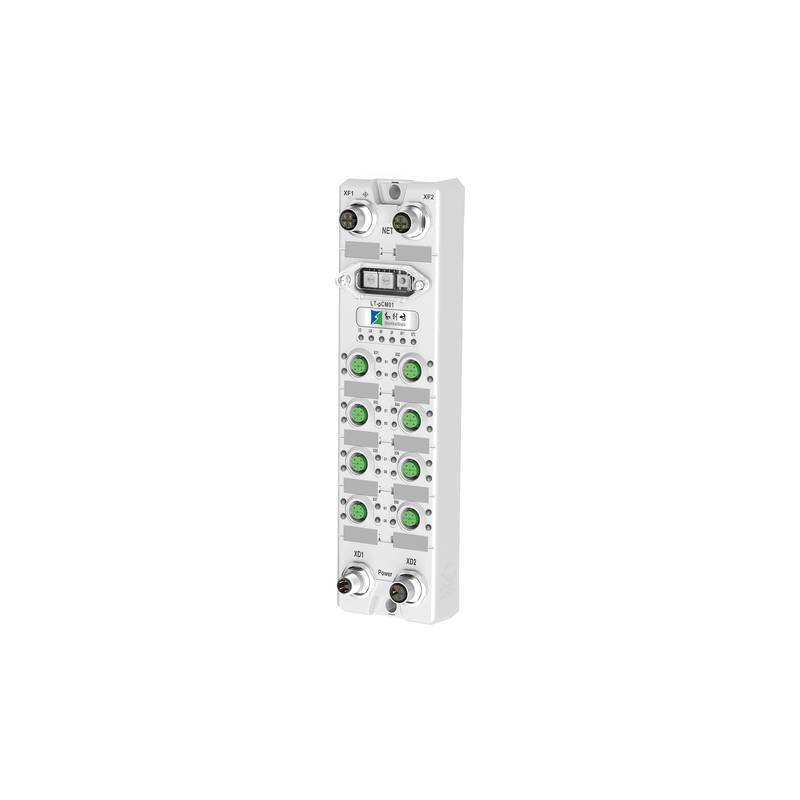

IP67 IO-Link Master Module EtherCAT Protocol: LT-pCM01 @ EtherCAT bus protocol, 8 IO-Link ports (default 8 Class A, configurable to 8 Class B), max 8DI PNP, max 8DO NPN/PNP configurable, metal housing, CE, FCC, ROHS @ 60 x 225 x 24 mm
IP67 IO-Link Master Module PROFINET Protocol: LT-pCM02 @ Profinet-RT bus protocol, 8 IO-Link ports (default 8 Class A, configurable to 8 Class B), max 8DI PNP, max 8DO NPN/PNP configurable, metal housing, CE, FCC, ROHS @ 60 x 225 x 24 mm
IP67 IO-Link Master Module EtherNET/IP Protocol: LT-pCM03 @ EtherNet/IP bus protocol, 8 IO-Link ports (default 8 Class A, configurable to 8 Class B), max 8DI PNP, max 8DO NPN/PNP configurable, metal housing, CE, FCC, ROHS @ 60 x 225 x 24 mm
IP67 IO-Link Slave Module CLASS A Interface: LT-pDIO01 @ IO-Link slave, CLASS A interface type, COM3 (230.4 kbps) transmission rate, 16 channels, 8 x M12, PNP configurable input/output, metal housing, CE, FCC, ROHS @ 60 x 160 x 22 mm
IP67 IO-Link Slave Module CLASS B Interface: LT-pDIO02 @ IO-Link slave, CLASS B interface type, COM3 (230.4 kbps) transmission rate, 16 channels, 8 x M12, PNP configurable input/output, metal housing, CE, FCC, ROHS @ 60 x 160 x 22 mm
IP67 Bus Coupler Module EtherCAT Protocol: LT-pIM01 @ EtherCAT bus protocol, 24 VDC power supply, max 16 A current, 16 PNP configurable input/output channels grouped by 2, metal housing, CE, FCC, ROHS @ 60 x 225 x 24 mm
IP67 Bus Coupler Module PROFINET Protocol: LT-pIM02 @ Profinet bus protocol, 24 VDC power supply, max 16 A current, 16 PNP configurable input/output channels grouped by 2, metal housing, CE, FCC, ROHS @ 60 x 225 x 24 mm
IP67 Bus Coupler Module EtherNET/IP Protocol: LT-pIM03 @ EtherNet/IP bus protocol, 24 VDC power supply, max 16 A current, 12 PNP configurable input/output channels located in metal housing, CE, FCC, ROHS @ 60 x 225 x 24 mm
Systemintegration und Hardware-Setup
Der Einsatz der LT-p-Serie erfordert die strikte Einhaltung industrieller Verdrahtungsstandards, um die Signaltreue und Betriebssicherheit zu gewährleisten. Techniker vor Ort müssen geschirmte Twisted-Pair-Kabel für Netzwerkverbindungen verwenden und die Schirme an beiden Metallsteckergehäusen ordnungsgemäß auflegen, um elektromagnetische Störungen durch Frequenzumrichter in der Nähe zu dämpfen. Die Stromverteilung basiert auf einer stabilen 24-VDC-Quelle, die einen Gesamtstrom von bis zu 16 A über die angeschlossenen Module hinweg liefern kann. Für die physische Installation werden zylindrische M12-Industriesteckverbinder verwendet, die eine sichere und vibrationsfeste Verbindung sowohl für die Stromversorgung als auch für die Signalleitungen bieten. Erdungspunkte an den Druckguss-Metallgehäusen müssen über niederohmige Kupferbänder direkt mit dem Maschinenrahmen verbunden werden, um Erdschleifen zu verhindern und interne Transceiver-Schaltungen vor elektrischen Transienten zu schützen.
Zuverlässigkeit und Umweltbeständigkeit
Die für anspruchsvolle Fabrikumgebungen entwickelte LT-p-Serie verfügt über die Schutzart IP67, wodurch sie vollständig staubdicht und gegen zeitweiliges Untertauchen in Wasser geschützt ist. Das robuste Metallgehäuse bietet eine hervorragende mechanische Festigkeit und Wärmeableitung, ohne dass externe Lüfter erforderlich sind. Die Betriebsparameter sind für Standard-Industrietemperaturenbereiche optimiert, während eine interne galvanische Trennung empfindliche Logikschaltungen vor Hochspannungsspitzen und Gleichtaktstörungen schützt. Umfassende Diagnose-LED-Anzeigen bieten ein sofortiges visuelles Feedback zum Stromstatus des Moduls, zum Netzwerkkommunikationsstatus und zu Kurzschlussfehlern einzelner Kanäle, was eine schnelle Fehlersuche erleichtert und die Systemverfügbarkeit maximiert.
Auswahlberatung und technischer Einsatz
Die Auswahl der geeigneten LT-p-Konfiguration umfasst die Zuordnung der erforderlichen Felddi-Schnittstellentypen, Leistungsanforderungen und Master-Controller-Protokolle. Für Anwendungen mit EtherCAT-Netzwerken bietet der LT-pCM01-Master in Kombination mit LT-pIM01-Kopplern eine deterministische Leistung. Systeme, die auf Profinet oder EtherNet/IP standardisiert sind, sollten die entsprechenden Varianten LT-pCM02/03 und LT-pIM02/03 verwenden. Ingenieure können regionale technische Ressourcen von Beijing Zhongping Technology (北京众平科技股份有限公司) nutzen, um bei komplexen Querverweis-Auswahlen, Hardware-Abstimmungen und der Ersatzteil-Logistik zu unterstützen. Die Integration in die SPS-Programmierumgebung erfolgt durch den Import der vom Hersteller bereitgestellten GSD- oder XML-Konfigurationsdateien in die Engineering-Software, gefolgt von der Zuordnung der zyklischen Eingangs- und Ausgangsdatenwörter zu den jeweiligen Controller-Tags.
Typische Anwendungsszenarien und betrieblicher Nutzen
Die dezentrale Topologie der LT-p-Serie bringt erhebliche Effizienzsteigerungen für automatisierte Fertigungsbereiche, darunter die 3C-Elektronikmontage, Lithiumbatterie-Produktionslinien und hochpräzise CNC-Maschinen. Durch die direkte Montage der E/A-Knoten am Maschinenrahmen in der Nähe von Sensoren und Aktoren können Erstausrüster umfangreiche Kabelkanäle einsparen und die Gesamtkabellänge reduzieren. Dieser dezentrale Ansatz minimiert den Spannungsabfall über lange Kabelausschnitte, verringert den Platzbedarf im Schaltschrank und beschleunigt die mechanische Montage vor Ort. Darüber hinaus optimieren die integrierten Diagnosefunktionen und flexiblen IO-Link-Port-Konfigurationen die Sensorparametrisierung und verkürzen die Reparaturzeit während der Wartungszyklen.
Häufig gestellte Fragen (FAQ)
1. Was sind die primären Kommunikationsprotokolle, die von den Remote-E/A-Modulen der LT-p-Serie unterstützt werden?
Die LT-p-Serie unterstützt drei wichtige industrielle Kommunikationsprotokolle: EtherCAT, Profinet und EtherNet/IP, was eine flexible Integration in verschiedene Umgebungen programmierbarer logischer Steuerungen ermöglicht.
2. Wie verarbeitet das IO-Link-Mastermodul die Portkonfigurationen der Klassen A und B?
Jedes Mastermodul verfügt über 8 Standard-Class-A-IO-Link-Ports, die individuell als Class-B-Ports konfiguriert werden können, um zusätzliche Hilfsstromversorgung für Aktoren und Hochstromgeräte bereitzustellen.
3. Was ist der maximale Nennstrom für die Stromverteilung des Busankopplers?
Die Busankopplermodule unterstützen eine 24-VDC-Stromversorgung mit einer maximalen Gesamtstrombelastbarkeit von 16 A über die angeschlossenen Systemsegmente hinweg.
4. Eignen sich die Module der LT-p-Serie für die Installation außerhalb von Schaltschränken?
Ja, die Module verfügen über ein Metallgehäuse mit Schutzart IP67, das für die Maschinenmontage direkt in der Werkshalle entwickelt wurde, ohne dass sekundäre Schutzgehäuse erforderlich sind.
5. Welche Art von physischen Steckverbindern wird für den Signal- und Stromeingang verwendet?
Das System verwendet standardisierte zylindrische M12-Industriesteckverbinder, um eine sichere, vibrationsfeste und wasserdichte Signal- und Stromverteilung zu gewährleisten.
6. Wie werden Kurzschlüsse oder Kanalfehler an der Hardware diagnostiziert?
Jedes Modul enthält integrierte Diagnose-LED-Anzeigen, die Echtzeit-Statusaktualisierungen für Stromschienen, den Status der Netzwerkkommunikation und individuelle Kanalfehler liefern.
7. Welche Engineering-Dateien sind erforderlich, um die Module in einer SPS eines Drittanbieters zu konfigurieren?
Ingenieure müssen die entsprechenden GSD- oder XML-Konfigurationsdateien, die für die jeweilige Protokollvariante (EtherCAT, Profinet oder EtherNet/IP) spezifisch sind, in die Controller-Programmiersoftware importieren.
8. Können IO-Link-Slave-Module erweitert werden, um zusätzliche E/A-Punkte aufzunehmen?
Ja, das System unterstützt eine zweistufige Erweiterungsarchitektur, bei der Slave-Module nachgeschaltet angeschlossen werden können, um die Kanaldichte zu erhöhen und primäre Master-Ports zu sparen.
9. Wie sind die Lieferzeiten und Versandrichtlinien für die Bestellung dieser Einheiten über regionale Vertriebskanäle?
Die Lieferzeiten hängen von den aktuellen Lagerbeständen und der spezifischen regionalen Logistik ab; Beijing Zhongping Technology (北京众平科技股份有限公司) unterhält lokale Lagerbestände, um einen schnellen Versand und zuverlässige Lieferpläne zu gewährleisten.
10. Welche Garantie- und technischen Supportbedingungen gelten für den Kauf der Hardware der LT-p-Serie?
Alle gelieferten Hardwarekomponenten sind durch eine Standard-Herstellergarantie abgedeckt, ergänzt durch einen dedizierten technischen Support für Auswahl, Bereitstellung und Fehlerbehebung.
