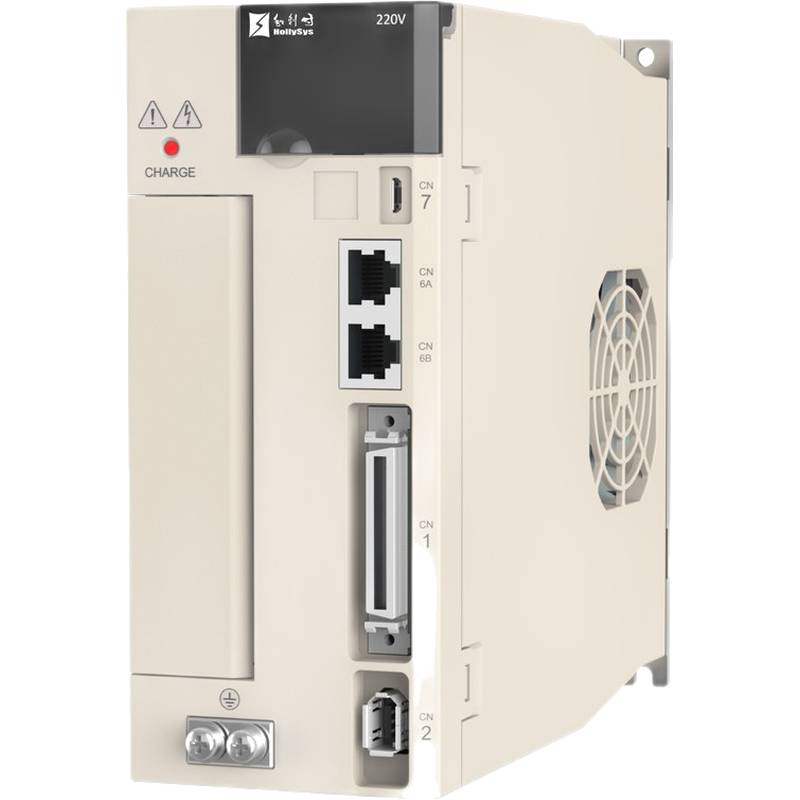

Der HollySys HS Q70 Servoregler-Motorantrieb verfügt über eine ultrahohe Ansprechfrequenz von 3,0 kHz, die eine schnelle dynamische Nachführung und überragende Stabilität für industrielle Hochgeschwindigkeitsanwendungen bietet. Ausgestattet mit fortschrittlichen 23-Bit-High-Resolution-Encodern, Geschwindigkeitsbeobachtung und Lastträgheits-Identifikationsalgorithmen gewährleistet dieser Antrieb eine präzise Bewegungssteuerung und eliminiert Welligkeit bei der Verarbeitung im niedrigen Drehzahlbereich. Unterstützt durch robuste industrielle Kommunikationsbusse wie EtherCAT, PROFINET, RS-485 und CANopen, bietet der HS Q70 eine nahtlose Systemintegration und vielseitige Automatisierungsskalierbarkeit.
Hersteller von Industriemaschinen stehen bei Hochgeschwindigkeits-Mehrachs-Kooperationsvorgängen häufig vor schwerwiegenden Bandbreitenbeschränkungen, Bewegungsverzögerungen und Bahnabtastungsfehlern. Der HollySys HS Q70 Motorantrieb löst diese technischen Engpässe durch die Integration einer Geschwindigkeitsregelkreis-Ansprechfrequenz von 3,0 kHz neben einer fortschrittlichen Mittelfrequenz-Vibrationsunterdrückung und robusten Regelungsalgorithmen. Durch den Einsatz von Echtzeit-Lastträgheitsidentifikation und Geschwindigkeitsbeobachtungstechniken passt sich der Antrieb kontinuierlich an mechanische Laständerungen an, minimiert die Einschwingzeit und verbessert die Konturgenauigkeit. Die Kommunikationsflexibilität wird über industrielle Hochgeschwindigkeits-Protokolle wie EtherCAT und PROFINET erreicht, was eine deterministische Datenübertragung über komplexe Fabrikautomatisierungsnetzwerke hinweg ermöglicht. Darüber hinaus befähigen Funktionen wie elektronische Nockenprofilierung, Portal-Synchronisation und intelligentes Auto-Tuning Maschinenbauer dazu, eine optimale kinematische Leistung ohne manuellen Abstimmungsaufwand zu erreichen.
Technische Daten
Produktreihe: HS Q70 Servoregler-Motorantrieb @ Standard-Betriebsbedingungen
Modell HSD-Q70-1R8A: Eingang einphasig 220 VAC @ 50/60 Hz
Modell HSD-Q70-1R8A Nennstrom: 1,8 A @ 220 VAC
Modell HSD-Q70-1R8A Momentanstrom: 6,3 A @ 220 VAC
Modell HSD-Q70-1R8A Bauformgröße: GRÖSSE A @ Mechanisches Gehäuse
Modell HSD-Q70-3R3A: Eingang einphasig 220 VAC @ 50/60 Hz
Modell HSD-Q70-3R3A Nennstrom: 3,3 A @ 220 VAC
Modell HSD-Q70-3R3A Momentanstrom: 11,6 A @ 220 VAC
Modell HSD-Q70-3R3A Bauformgröße: GRÖSSE A @ Mechanisches Gehäuse
Modell HSD-Q70-5R5A: Eingang dreiphasig 220 VAC @ 50/60 Hz
Modell HSD-Q70-5R5A Nennstrom: 5,5 A @ 220 VAC
Modell HSD-Q70-5R5A Momentanstrom: 16,5 A @ 220 VAC
Modell HSD-Q70-5R5A Bauformgröße: GRÖSSE B @ Mechanisches Gehäuse
Modell HSD-Q70-7R6A: Eingang dreiphasig 220 VAC @ 50/60 Hz
Modell HSD-Q70-7R6A Nennstrom: 7,6 A @ 220 VAC
Modell HSD-Q70-7R6A Momentanstrom: 22,8 A @ 220 VAC
Modell HSD-Q70-7R6A Bauformgröße: GRÖSSE B @ Mechanisches Gehäuse
Modell HSD-Q70-9R5A: Eingang dreiphasig 220 VAC @ 50/60 Hz
Modell HSD-Q70-9R5A Nennstrom: 9,5 A @ 220 VAC
Modell HSD-Q70-9R5A Momentanstrom: 23,8 A @ 220 VAC
Modell HSD-Q70-9R5A Bauformgröße: GRÖSSE B @ Mechanisches Gehäuse
Modell HSD-Q70-120A: Eingang dreiphasig 220 VAC @ 50/60 Hz
Modell HSD-Q70-120A Nennstrom: 12,0 A @ 220 VAC
Modell HSD-Q70-120A Momentanstrom: 36,0 A @ 220 VAC
Modell HSD-Q70-120A Bauformgröße: GRÖSSE C @ Mechanisches Gehäuse
Modell HSD-Q70-160A: Eingang dreiphasig 220 VAC @ 50/60 Hz
Modell HSD-Q70-160A Nennstrom: 16,0 A @ 220 VAC
Modell HSD-Q70-160A Momentanstrom: 40,0 A @ 220 VAC
Modell HSD-Q70-160A Bauformgröße: GRÖSSE C @ Mechanisches Gehäuse
Modell HSD-Q70-3R8D: Eingang dreiphasig 400 VAC @ 50/60 Hz
Modell HSD-Q70-3R8D Nennstrom: 3,8 A @ 400 VAC
Modell HSD-Q70-3R8D Momentanstrom: 11,4 A @ 400 VAC
Modell HSD-Q70-3R8D Bauformgröße: GRÖSSE B @ Mechanisches Gehäuse
Modell HSD-Q70-6ROD: Eingang dreiphasig 400 VAC @ 50/60 Hz
Modell HSD-Q70-6ROD Nennstrom: 6,0 A @ 400 VAC
Modell HSD-Q70-6ROD Momentanstrom: 18,0 A @ 400 VAC
Modell HSD-Q70-6ROD Bauformgröße: GRÖSSE C @ Mechanisches Gehäuse
Modell HSD-Q70-8R4D: Eingang dreiphasig 400 VAC @ 50/60 Hz
Modell HSD-Q70-8R4D Nennstrom: 8,4 A @ 400 VAC
Modell HSD-Q70-8R4D Momentanstrom: 25,2 A @ 400 VAC
Modell HSD-Q70-8R4D Bauformgröße: GRÖSSE C @ Mechanisches Gehäuse
Modell HSD-Q70-110D: Eingang dreiphasig 400 VAC @ 50/60 Hz
Modell HSD-Q70-110D Nennstrom: 11,0 A @ 400 VAC
Modell HSD-Q70-110D Momentanstrom: 27,5 A @ 400 VAC
Modell HSD-Q70-110D Bauformgröße: GRÖSSE C @ Mechanisches Gehäuse
Modell HSD-Q70-170D: Eingang dreiphasig 400 VAC @ 50/60 Hz
Modell HSD-Q70-170D Nennstrom: 17,0 A @ 400 VAC
Modell HSD-Q70-170D Momentanstrom: 42,5 A @ 400 VAC
Modell HSD-Q70-170D Bauformgröße: GRÖSSE D @ Mechanisches Gehäuse
Modell HSD-Q70-240D: Eingang dreiphasig 400 VAC @ 50/60 Hz
Modell HSD-Q70-240D Nennstrom: 24,0 A @ 400 VAC
Modell HSD-Q70-240D Momentanstrom: 60,0 A @ 400 VAC
Modell HSD-Q70-240D Bauformgröße: GRÖSSE D @ Mechanisches Gehäuse
Modell HSD-Q70-300D: Eingang dreiphasig 400 VAC @ 50/60 Hz
Modell HSD-Q70-300D Nennstrom: 30,0 A @ 400 VAC
Modell HSD-Q70-300D Momentanstrom: 70,0 A @ 400 VAC
Modell HSD-Q70-300D Bauformgröße: GRÖSSE D @ Mechanisches Gehäuse
Modell HSD-Q70-400D: Eingang dreiphasig 400 VAC @ 50/60 Hz
Modell HSD-Q70-400D Nennstrom: 40,0 A @ 400 VAC
Modell HSD-Q70-400D Momentanstrom: 80,0 A @ 400 VAC
Modell HSD-Q70-400D Bauformgröße: GRÖSSE E @ Mechanisches Gehäuse
Modell HSD-Q70-500D: Eingang dreiphasig 400 VAC @ 50/60 Hz
Modell HSD-Q70-500D Nennstrom: 50,0 A @ 400 VAC
Modell HSD-Q70-500D Momentanstrom: 115,0 A @ 400 VAC
Modell HSD-Q70-500D Bauformgröße: GRÖSSE F @ Mechanisches Gehäuse
Modell HSD-Q70-600D: Eingang dreiphasig 400 VAC @ 50/60 Hz
Modell HSD-Q70-600D Nennstrom: 60,0 A @ 400 VAC
Modell HSD-Q70-600D Momentanstrom: 120,0 A @ 400 VAC
Modell HSD-Q70-600D Bauformgröße: GRÖSSE F @ Mechanisches Gehäuse
Modell HSD-Q70-700D: Eingang dreiphasig 400 VAC @ 50/60 Hz
Modell HSD-Q70-700D Nennstrom: 70,0 A @ 400 VAC
Modell HSD-Q70-700D Momentanstrom: 140,0 A @ 400 VAC
Modell HSD-Q70-700D Bauformgröße: GRÖSSE G @ Mechanisches Gehäuse
Modell HSD-Q70-800D: Eingang dreiphasig 400 VAC @ 50/60 Hz
Modell HSD-Q70-800D Nennstrom: 80,0 A @ 400 VAC
Modell HSD-Q70-800D Momentanstrom: 160,0 A @ 400 VAC
Modell HSD-Q70-800D Bauformgröße: GRÖSSE G @ Mechanisches Gehäuse
Modell HSD-Q70-121D: Eingang dreiphasig 400 VAC @ 50/60 Hz
Modell HSD-Q70-121D Nennstrom: 120,0 A @ 400 VAC
Modell HSD-Q70-121D Momentanstrom: 240,0 A @ 400 VAC
Modell HSD-Q70-121D Bauformgröße: GRÖSSE G @ Mechanisches Gehäuse
Modell HSD-Q70-171D: Eingang dreiphasig 400 VAC @ 50/60 Hz
Modell HSD-Q70-171D Nennstrom: 170,0 A @ 400 VAC
Modell HSD-Q70-171D Momentanstrom: 340,0 A @ 400 VAC
Modell HSD-Q70-171D Bauformgröße: GRÖSSE H @ Mechanisches Gehäuse
Modell HSD-Q70-221D: Eingang dreiphasig 400 VAC @ 50/60 Hz
Modell HSD-Q70-221D Nennstrom: 220,0 A @ 400 VAC
Modell HSD-Q70-221D Momentanstrom: 440,0 A @ 400 VAC
Modell HSD-Q70-221D Bauformgröße: GRÖSSE I @ Mechanisches Gehäuse
Modell HSD-Q70-321D: Eingang dreiphasig 400 VAC @ 50/60 Hz
Modell HSD-Q70-321D Nennstrom: 320,0 A @ 400 VAC
Modell HSD-Q70-321D Momentanstrom: 640,0 A @ 400 VAC
Modell HSD-Q70-321D Bauformgröße: GRÖSSE J @ Mechanisches Gehäuse
Modell HSD-Q70-421D: Eingang dreiphasig 400 VAC @ 50/60 Hz
Modell HSD-Q70-421D Nennstrom: 420,0 A @ 400 VAC
Modell HSD-Q70-421D Momentanstrom: 840,0 A @ 400 VAC
Modell HSD-Q70-421D Bauformgröße: GRÖSSE H @ Mechanisches Gehäuse
Modell HSD-Q70-521D: Eingang dreiphasig 400 VAC @ 50/60 Hz
Modell HSD-Q70-521D Nennstrom: 520,0 A @ 400 VAC
Modell HSD-Q70-521D Momentanstrom: 1.040,0 A @ 400 VAC
Modell HSD-Q70-521D Bauformgröße: GRÖSSE F @ Mechanisches Gehäuse
Ansprechfrequenz: 3,0 kHz @ Geschwindigkeitsregelkreis
Encoder-Auflösung: 23-Bit @ Absolute Rückführung
Kommunikationsprotokolle: EtherCAT, PROFINET, RS-485, CANopen @ Busschnittstelle
Debugging-Anschluss: USB @ PC-Verbindung
Systemintegration und Hardware-Setup
Die ordnungsgemäße Hardware-Installation des HS Q70 Servoregler-Motorantriebs erfordert sorgfältige Aufmerksamkeit hinsichtlich physischer Verkabelung, Abschirmung und Erdung, um die elektromagnetische Verträglichkeit in industriellen Umgebungen sicherzustellen. Signalkabel, die an die 23-Bit-Encoder-Schnittstelle angeschlossen sind, müssen verdrillte, geschirmte Leiter verwenden, wobei die Schirmgeflechte 360 Grad an der Metallstecker-Rückschale oder der Chassis-Erdungsplatte angeschlossen sind. Stromleitungen mit einphasiger 220-VAC- oder dreiphasiger 220-VAC-/400-VAC-Speisung müssen physisch von Niederspannungs-Kommunikationsleitungen getrennt werden, um induktive Kopplung und Übersprechen zu verhindern. Erdungspunkte sollten einer Sternkonfiguration folgen, die an eine dedizierte niederohmige Erde-Sammelschiene angeschlossen ist, um Erdschleifen zu eliminieren und hochfrequentes Gleichtaktrauschen zu mindern, das durch Hochgeschwindigkeits-Pulsweitenmodulations-Schalten erzeugt wird.
Zuverlässigkeit und Umweltbeständigkeit
Die für den Dauerbetrieb in rauen Industrieumgebungen konzipierte Serie HS Q70 beinhaltet robuste Wärmemanagement-Architekturen und Schutzvorrichtungen auf Komponentenebene. Gehäuseschutzkonfigurationen variieren über mechanische Größenklassen von Größe A bis Größe L und erfordern eine ordnungsgemäße Schaltschrankbelüftung oder gefilterte Zwangslüftung, um die Umgebungstemperaturen im Betrieb unter 55 °C zu halten. Interne Leiterplatten verfügen über Schutzlackschichten (Conformal Coating), um Luftfeuchtigkeit, leitfähigem Staub und korrosiven chemischen Dämpfen zu widerstehen, die häufig in Metallbearbeitungs- und Verarbeitungsumgebungen auftreten. Die mittlere Betriebsdauer zwischen Ausfällen (MTBF) wird durch die Auswahl hochwertiger Halbleiter, die Integration von Feststoffkondensatoren und fortschrittliche thermische Überlastungsüberwachungsroutinen optimiert, die Ausgangsleistungsstufen vor Überstrom- und Kurzschlussbedingungen schützen.
Auswahlberatung und alternative Optionen
Die Auswahl der geeigneten Antriebsvariante erfordert den Abgleich der Dauer- und Spitzenstromanforderungen der Anwendung mit den in der Modellreihe angegebenen elektrischen Nenndaten. Für kompakte einphasige Systeme, die eine schnelle Beschleunigung erfordern, bieten Modelle wie der HSD-Q70-1R8A oder HSD-Q70-3R3A eine optimale Leistung. In schweren Industrieumgebungen, die einen höheren Leistungsdurchsatz erfordern, liefern dreiphasige 400-VAC-Varianten, die bis zum HSD-Q70-521D skalieren, die erforderliche Drehmomentkapazität. Beijing Zhongping Technology bietet umfassende technische Beratung, lokale Lagerverfügbarkeit und professionelle Unterstützung bei der Querverweisauswahl, um Systemintegratoren dabei zu unterstützen, exakt passende Konfigurationen für spezifische Automatisierungsnachrüstungen und Neuinstallationen zu identifizieren.
Häufig gestellte Fragen (FAQ)
1. Was sind die typischen Vorlaufzeiten und Versandlogistiken für die Bestellung des HS Q70 Servoregler-Motorantriebs über Ihr Vertriebsnetz?
Beijing Zhongping Technology unterhält umfangreiche regionale Lagerbestände für primäre Modellvarianten, was einen Standardversand innerhalb von 24 bis 48 Stunden für Artikel auf Lager ermöglicht, während werkskonfigurierte Hochleistungseinheiten Standardvorlaufzeiten erfordern.
2. Welche Gewährleistungsabdeckung und RMA-Verfahren gelten für Einheiten, die über regionale Vertriebskanäle erworben wurden?
Alle gelieferten Hardware-Einheiten beinhalten eine umfassende 12-monatige kommerzielle und technische Garantie, die Herstellungsfehler abdeckt, unterstützt durch standardisierte Rücksendegenehmigungsprotokolle (RMA) und eine dedizierte technische Bewertung.
3. Wie beeinflusst die Ansprechfrequenz von 3,0 kHz die Bahnnachführung bei der Mehrachs-Bewegungssteuerung?
Eine Geschwindigkeitsregelkreis-Bandbreite von 3,0 kHz reduziert Phasenverschiebung und Befehlsnachlauffehler bei aggressiver Mehrachs-Interpolation erheblich, was zu schärferen Ecken und einer verbesserten Konturierungspräzision in CNC-Hochgeschwindigkeitsmaschinen führt.
4. Welche Kommunikationsbusse werden von der HS Q70-Architektur nativ unterstützt?
Die Plattform unterstützt nativ industrielle Feldbusse mit hoher Geschwindigkeit, einschließlich EtherCAT, PROFINET, CANopen und RS-485, was eine flexible Integration in heterogene SPS- und Bewegungsregler-Ökosysteme erleichtert.
5. Welche Encoder-Rückführprotokolle sind mit dem 23-Bit-High-Resolution-Eingang kompatibel?
Der Antrieb nimmt hochauflösende absolute Encoder-Protokolle auf und liefert eine feine Winkelführung, die Ruckeln bei niedrigen Drehzahlen (Cogging) eliminiert und eine außergewöhnliche Stabilität bei Mikrovorschubvorgängen gewährleistet.
6. Kann der Antrieb über eine direkte PC-Verbindung konfiguriert und abgestimmt werden?
Ja, die Hardware enthält einen dedizierten USB-Kommunikationsanschluss, der direkt mit der Inbetriebnahme-Software des Herstellers für Parametersicherung, Echtzeit-Oszilloskop-Diagnose und die Ausführung von Auto-Tuning verbunden ist.
7. Was sind die Hauptunterschiede zwischen den einphasigen 220-VAC-Modellen und den dreiphasigen 400-VAC-Modellen?
Einphasige 220-VAC-Modelle zielen auf kompakte Maschinen mit niedriger bis mittlerer Leistung ab, während dreiphasige 400-VAC-Varianten für schwere industrielle Stromnetze entwickelt wurden, die trägheitsreiche Lasten und große Servomotoren antreiben.
8. Welche Schritte zur vorbeugenden Wartung werden empfohlen, um eine lange Lebensdauer im Betrieb sicherzustellen?
Betreiber sollten regelmäßig die Drehung der Lüfter überprüfen, Schaltschrank-Lufteinlassfilter reinigen, den festen Sitz der Leistungsklemmen-Schraubverbindungen überprüfen und interne Diagnoseprotokolle auf thermische Anomalien überwachen.
