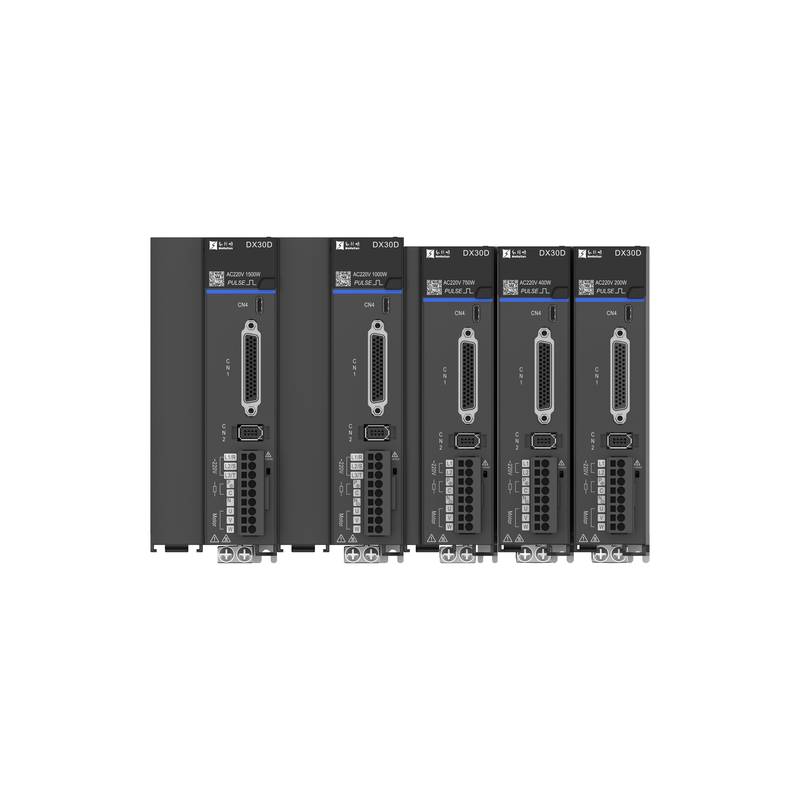

Der für die industrielle Automatisierung mit kleiner und mittlerer Leistung entwickelte HollySys DX30 Pulstyp-Servomotorantrieb bietet eine präzise Bewegungssteuerung in verschiedenen Maschinen. Ausgestattet mit integrierten RS485-Modbus-Kommunikationsprotokollen, ermöglicht dieser zuverlässige Antrieb nahtlose Mehrachskonfigurationen und die Synchronisation mehrerer Einheiten über übergeordnete Steuerungen.
Der Servoantrieb DX30 deckt einen Leistungsbereich von 200 W bis 1,5 kW ab und erfüllt anspruchsvolle Anforderungen der Fabrikautomation durch ein robustes Wärmemanagement und flexible Gehäusestrukturen. Ingenieure im Industriebereich stehen in Hochgeschwindigkeits-Produktionsumgebungen häufig vor Herausforderungen hinsichtlich einer stabilen Motordrehmomentabgabe, einer präzisen Drehzahlregelung und einer zuverlässigen Mehrachs-Buskommunikation. Die DX30-Serie löst diese technischen Hürden durch den Einsatz hochleistungsfähiger Signalverarbeitungshardware und Standard-Modbus-RTU-Kommunikationsprotokollen über physikalische RS485-Schichten. Diese Architektur ermöglicht es Schaltschränken, Betriebsparameter zu überwachen, Echtzeit-Tuning-Anpassungen durchzuführen und synchronisierte Mehrachsprofile ohne Paketverlust oder Befehlslatenz anzusteuern. Durch die Kopplung mit kompatiblen AC-Servomotoren hält der Antrieb eine optimale Stromkreisbandbreite auf, minimiert Drehmomentwelligkeiten bei niedrigen Geschwindigkeiten und liefert schnelle Einschwingreaktionen bei schnellen Punkt-zu-Punkt-Positionierungsvorgängen.
Technische Daten
Leistungsbereich: 200 W bis 1,5 kW bei 220 VAC
Eingangsspannung: Einphasig 200 VAC bis 240 VAC bei 50 Hz / 60 Hz
Modell DX30D-S2-020-P Leistung: 200 W bei 220 VAC
Modell DX30D-S2-040-P Leistung: 400 W bei 220 VAC
Modell DX30D-S2-075-P Leistung: 750 W bei 220 VAC
Modell DX30D-T2-100-P Leistung: 1000 W bei 220 VAC
Modell DX30D-T2-150-P Leistung: 1500 W bei 220 VAC
Max. Motorkapazität DX30D-S2-020-P: 200 W bei 220 VAC
Max. Motorkapazität DX30D-S2-040-P: 400 W bei 220 VAC
Max. Motorkapazität DX30D-S2-075-P: 750 W bei 220 VAC
Max. Motorkapazität DX30D-T2-100-P: 1300 W bei 220 VAC
Max. Motorkapazität DX30D-T2-150-P: 1800 W bei 220 VAC
Kontinuierlicher Eingangsstrom DX30D-S2-020-P: 2,2 Arms bei 220 VAC
Kontinuierlicher Eingangsstrom DX30D-S2-040-P: 4,8 Arms bei 220 VAC
Kontinuierlicher Eingangsstrom DX30D-S2-075-P: 7,6 Arms bei 220 VAC
Kontinuierlicher Eingangsstrom DX30D-T2-100-P: 10,0 Arms bei einphasig 220 VAC
Kontinuierlicher Eingangsstrom DX30D-T2-150-P: 14,2 Arms bei einphasig 220 VAC
Kontinuierlicher Ausgangsstrom DX30D-S2-020-P: 1,4 Arms bei 220 VAC
Kontinuierlicher Ausgangsstrom DX30D-S2-040-P: 2,5 Arms bei 220 VAC
Kontinuierlicher Ausgangsstrom DX30D-S2-075-P: 4,6 Arms bei 220 VAC
Kontinuierlicher Ausgangsstrom DX30D-T2-100-P: 6,9 Arms bei 220 VAC
Kontinuierlicher Ausgangsstrom DX30D-T2-150-P: 9,0 Arms bei 220 VAC
Max. Ausgangsstrom DX30D-S2-020-P: 4,2 Arms bei 220 VAC
Max. Ausgangsstrom DX30D-S2-040-P: 7,5 Arms bei 220 VAC
Max. Ausgangsstrom DX30D-S2-075-P: 13,34 Arms bei 220 VAC
Max. Ausgangsstrom DX30D-T2-100-P: 21,0 Arms bei 220 VAC
Max. Ausgangsstrom DX30D-T2-150-P: 26,5 Arms bei 220 VAC
Steuerspannungsversorgung: Gemeinsame Bus-Leistungsauskopplung bei 220 VAC
Mindestwert des externen Bremswiderstands DX30D-S2-020-P: 40 Ohm bei 220 VAC
Mindestwert des externen Bremswiderstands DX30D-S2-040-P: 40 Ohm bei 220 VAC
Mindestwert des externen Bremswiderstands DX30D-S2-075-P: 40 Ohm bei 220 VAC
Mindestwert des externen Bremswiderstands DX30D-T2-100-P: 20 Ohm bei 220 VAC
Mindestwert des externen Bremswiderstands DX30D-T2-150-P: 15 Ohm bei 220 VAC
Unterstützung von Bremswiderständen: Nur extern, kein interner Widerstand
Kühlmethode DX30D-S2-020-P bis DX30D-S2-075-P: Natürliche Konvektion bei Umgebungstemperatur
Kühlmethode DX30D-T2-100-P bis DX30D-T2-150-P: Erzwingen der Luftkühlung durch integrierten Lüfter
Überspannungskategorie: III gemäß IEC-Standards
Systemintegration und Hardware-Setup
Eine ordnungsgemäße mechanische Installation und elektrische Verkabelung bestimmen die langfristige Stabilität des DX30 Servoantriebs in industriellen Schaltschränken. Techniker müssen das Gerät vertikal auf leitfähigen Rückplatten montieren, um eine ausreichende Wärmeableitung zu gewährleisten, und dabei einen Mindestabstand von 50 mm oberhalb und unterhalb des Chassis einhalten. Für das RS485-Modbus-Kommunikationsnetzwerk sind geschirmte Twisted-Pair-Kabel zwingend erforderlich, um elektromagnetische Störungen zu eliminieren, die von benachbarten Frequenzumrichtern oder Hochspannungsleitungen erzeugt werden. Die Kabelschirmung muss an einem einzigen Punkt mit niedriger Impedanz an die Erde angeschlossen werden, um Erdschleifen zu verhindern, die serielle Datenpakete beschädigen. Die Hauptstromklemmen erfordern ein sicheres Anzugsdrehmoment gemäß den Aderquerschnittsstandards, während externe Bremswiderstände den in den technischen Parametern angegebenen Mindestwiderstandsschwellen entsprechen müssen, um interne Schalttransistoren bei schnellen Verzögerungszyklen vor Überspannungsschäden zu schützen.
Zuverlässigkeit und Umweltbeständigkeit
Industrielle Umgebungen setzen Hardware thermischem Stress, Vibrationen und luftgetragenen Partikelverunreinigungen aus. Die DX30-Serie umfasst elektronische Komponenten in Industriequalität, die in einem steifen Strukturrahmen untergebracht sind, der für die Einhaltung der Überspannungskategorie III ausgelegt ist. Modelle mit geringerer Leistung nutzen eine passive Naturkonvektion, wodurch mechanische Lüfterausfälle in staubigen Umgebungen vermieden werden, während leistungsstärkere Einheiten mit 1,0 kW und 1,5 kW eine thermisch gesteuerte Zwangsluftkühlung verwenden, um optimale Sperrschichttemperaturen aufrechtzuerhalten. Ingenieure sollten Lüftungsfilter regelmäßig überprüfen und sicherstellen, dass die Betriebsumgebungstemperaturen innerhalb akzeptabler industrieller Grenzen bleiben, um eine hohe mittlere Zeit zwischen Ausfällen (MTBF) zu erreichen. Interne Überwachungsschaltkreise erfassen kontinuierlich Busspannung, Ausgangsstrom und Kühlkörpertemperatur und lösen sofortige Schutzabschaltungen aus, wenn thermische oder elektrische Anomalien auftreten.
Auswahlempfehlung und alternative Optionen
Die Auswahl des richtigen DX30-Modells erfordert den Abgleich der kontinuierlichen und Spitzenstromanforderungen der Anwendung mit der mechanischen Lastträgheit und dem Lastspielprofil. Für leichtere Aufgaben im Zusammenhang mit einer schnellen Mehrachs-Positionierung bieten die A- und B-Rahmenmodelle von 200 W bis 750 W eine außergewöhnliche dynamische Nachführung. Beim Übergang zu Hochleistungs-Positionierungssystemen, die eine Leistung von 1,0 kW bis 1,5 kW erfordern, gewährleisten C-Rahmen-Konfigurationen einen ausreichenden thermischen Spielraum und Überlastungsdrehmoment. Beijing Zhongping Technology bietet umfassenden technischen Support und lokale Lagerbestände, um Ingenieure bei der Querverweisung von Althardware, der Auswahl passender Servomotoren und der Beschaffung von Ersatzteilen zu unterstützen, die auf spezifische Automatisierungs-Frameworks zugeschnitten sind.
Häufig gestellte Fragen (FAQ)
1. F: Wie lange ist die Lieferzeit für Standard-DX30-Servoantriebe?
A: Standardmodelle wie der DX30D-S2-075-P werden lokal von Beijing Zhongping Technology auf Lager gehalten, was eine schnelle Lieferung innerhalb von 24 bis 48 Stunden für dringende Projektanforderungen ermöglicht.
2. F: Welche Garantiebedingungen gelten für gekaufte Einheiten?
A: Alle originalen HollySys-Automatisierungskomponenten, die über Beijing Zhongping Technology bezogen werden, beinhalten eine Standard-Herstellergarantie von 12 Monaten für Material- und Verarbeitungsfehler.
3. F: Kann die DX30-Serie mit speicherprogrammierbaren Steuerungen von Drittanbietern kommunizieren?
A: Ja, der Antrieb unterstützt standardmäßige RS485-Modbus-RTU-Kommunikationsprotokolle, was eine nahtlose Integration in jede SPS mit seriellen Kommunikationsports ermöglicht.
4. F: Verfügt der Antrieb über einen internen Bremswiderstand?
A: Nein, die DX30-Serie verfügt über keine integrierten Bremswiderstände in allen Leistungsklassen, weshalb Benutzer externe Widerstände anschließen müssen, die den angegebenen Mindestohm-Werten entsprechen.
5. F: Was ist der Hauptunterschied zwischen den Rahmenmodellen A, B und C?
A: Rahmenklassifizierungen bestimmen die physischen Abmessungen, Dauerstromwerte, Kühlmethoden und die maximal anwendbare Motorkapazität von 200 W bis zu 1,5 kW.
6. F: Wie wird der Steuerstromkreis des Antriebs mit Strom versorgt?
A: Die Stromversorgung des Steuerstromkreises nutzt ein Design zur gemeinsamen Bus-Leistungsauskopplung, das direkt von der einphasigen Hauptstromversorgung von 200 VAC bis 240 VAC abgeleitet ist.
7. F: Welche vorbeugende Wartung ist für zwangsbelüftete Modelle erforderlich?
A: Einheiten mit 1,0 kW und 1,5 kW verwenden integrierte Kühllüfter, was eine regelmäßige Inspektion der Gehäuseluftfilter und die Reinigung der Kühlkörperlamellen erfordert, um thermische Fehler zu vermeiden.
8. F: Wie sollten die RS485-Kommunikationsleitungen abgeschlossen werden?
A: Ingenieure sollten an beiden Enden des RS485-Busnetzwerks standardmäßige 120-Ohm-Abschlusswiderstände anbringen, um Signalreflexionen während des Hochgeschwindigkeits-Abfragens zu eliminieren.
