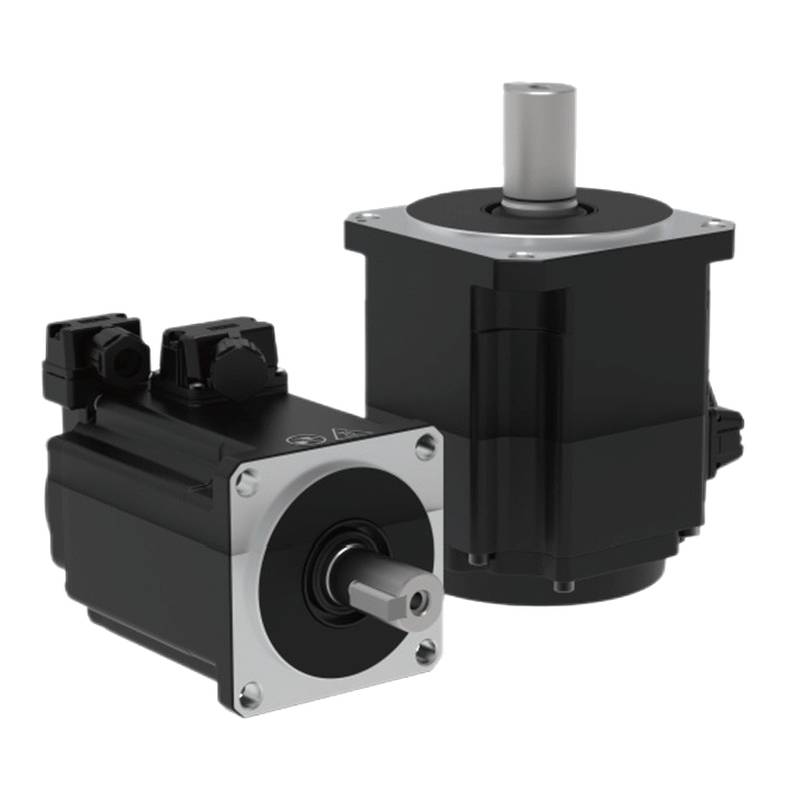

Ingenieure, die eine optimale dynamische Reaktion in Hochgeschwindigkeits-Industrieautomatisierungsmaschinen anstreben, können auf die HollySys DXM AC-Servomotor-Serie zurückgreifen. Diese Motorenreihe wurde entwickelt, um eine hohe Leistungsdichte und ein präzises Drehmoment zu liefern. Sie integriert fortschrittliche elektromagnetische Konfigurationen, um Bewegungsunschärfe zu beseitigen und eine steife Positionierung zu gewährleisten. Unterstützt durch flexible regionale Lieferketten erfüllen diese Einheiten strenge industrielle Anforderungen an die Automatisierungsgenauigkeit.
Designer von Industrieautomatisierungen stoßen häufig auf Herausforderungen wie thermisches Durchgehen bei Schwerlast-Zyklenbetrieb, mechanische Resonanz bei nicht übereinstimmenden Trägheiten und Platzbeschränkungen in kompakten Maschinengehäusen. Der DXM AC-Servomotor bewältigt diese Engpässe durch optimierte elektromagnetische Simulation und verfeinerte Fertigungskonsistenz. Durch die Reduzierung des Rastmoments und die Senkung der Rotorträgheitsprofile liefert der Motor eine außergewöhnlich gleichmäßige Rotation bei niedriger Drehzahl und schnelle Beschleunigungsprofile. Die Integration robuster Dichtungsoptionen erreicht die Schutzart IP67 und schützt die internen Wicklungen in rauen Fabrikumgebungen vor dem Eindringen von Flüssigkeiten und Partikeln.
Technische Daten
Leistungsbereich: 0,05 kW - 7,5 kW bei Dauerbetrieb
Flanschgröße: 40 mm - 180 mm bei Standard-Metrik
Nennspannung: 220 V / 380 V bei Dreiphasen- oder Einphasennetz
Nenndrehmoment: 0,16 N•m - 48,0 N•m bei Nenndrehzahl
Maximales Drehmoment: 0,56 N•m - 119,0 N•m bei Spitzentransiente
Nenndrehzahl: 1500 U/min / 2000 U/min / 3000 U/min bei Dauerlast
Maximale Drehzahl: 3000 U/min / 6000 U/min bei erweitertem Dynamikbereich
Rotorträgheit: 0,018 kg•cm² - 160,45 kg•cm² modellabhängig
Nennstrom: 0,58 Arms - 26,45 Arms bei thermischem Gleichgewicht
Spitzenstrom: 2,2 Arms - 60,23 Arms bei transientester Beschleunigung
Schutzklasse: IP67 bei vollständiger Gehäusedichtung
Systemintegration und Hardware-Setup
Die ordnungsgemäße elektrische Installation des DXM AC-Servomotors erfordert die strikte Einhaltung von Abschirmungs- und Erdungsprotokollen, um hochfrequente elektromagnetische Störungen zu beseitigen. Leistungskabel und Geberrückführungsleitungen müssen abgeschirmte Twisted-Pair-Leiter verwenden, wobei die Schirmgeflechte mit Metallklemmbügeln 360 Grad um den Servoregler-Chassis abgeschlossen werden. Vermeiden Sie es, Motorleistungskabel über lange Kabeltrassen parallel zu empfindlicher Sensorverdrahtung zu verlegen. Stellen Sie sicher, dass der Motorrahmen über niederohmige Kupferbänder sicher mit dem Maschinenerdungsbus verbunden ist, um Erdschleifen zu verhindern und Streuspannungsrückkopplungen in die Steuerung zu eliminieren. Die mechanische Ausrichtung während der Montage erfordert eine Präzisionskupplung, um radiale Wellenbelastungen jenseits der Herstellerspezifikationen zu verhindern.
Zuverlässigkeit und Umweltbeständigkeit
Wärmeableitung und strukturelle Integrität bestimmen die langfristige Betriebszuverlässigkeit von Industrie-Servoreglern in kontinuierlichen Arbeitszyklen. Die DXM-Serie nutzt optimierte Wärmeleitungspfade in ihrem Gussgehäuse, wodurch der Wicklungstemperaturanstieg bei hochfrequenten Beschleunigungsschritten reduziert wird. Eine fortschrittliche elektromagnetische Architektur in Kombination mit hochwertigen Permanentmagnetmaterialien ermöglicht die Bereitstellung eines Spitzendrehmoments von bis zu 350 % des Nennwerts, ohne Entmagnetisierungsrisiken einzugehen. Die IP67-Dichtungskonfiguration verhindert das Eindringen von Kühlmittel, Ölnebel und Metallstaub, wodurch sich der Motor für aggressive Bearbeitungszentren, automatisierte Fertigungslinien und Wasch-Verpackungsumgebungen eignet.
Auswahlempfehlung und alternative Optionen
Die Auswahl des richtigen Modells aus dem DXM-Katalog erfordert eine sorgfältige Bewertung des mechanischen Lastträgheitsverhältnisses, des Spitzenbeschleunigungsdrehmoments und der verfügbaren Busspannung. Ingenieure sollten Modelle mit geringer Trägheit (wie die Serien DXM-H040 und DXM-H060) für hochfrequente Punkt-zu-Punkt-Positionierungsanwendungen einsetzen, während Modelle mit hoher Trägheit (wie die Serie DXM-M180) für Schwerlast-Schneidachsen geeignet sind, bei denen die Laststabilität Vorrang vor schnellen Ruckübergängen hat. Beijing Zhongping Technology bietet umfassenden Engineering-Support und unterstützt technische Teams bei der Querverweisauswahl, thermischen Simulationsüberprüfungen und der lokalen Bestandserfüllung, um Maschinenausfallzeiten zu minimieren.
Häufig gestellte Fragen (FAQ)
1. Wie lange sind die übliche Lieferzeit und die Lagerverfügbarkeit für Standard-DXM-Servomotorenvarianten?
Standardkonfigurationen werden im Allgemeinen regional bevorratet, um die Prototypenentwicklung und Notfall-Wartungsersatzteile schnell zu unterstützen. Spezifische Lieferpläne hängen von Geberanpassungsoptionen und bestellten Mengen ab.
2. Welche Garantiedeckung gilt für die über autorisierte Kanäle erworbene HollySys DXM-Serie?
Eine umfassende 12-monatige Herstellergarantie deckt Material- und Verarbeitungsfehler ab, gestützt durch Qualitätsprüfungsprotokolle vor dem Versand.
3. Kann der DXM-Servomotor mit Servo-Reglern und -Antrieben von Drittanbietern betrieben werden?
Ja, vorausgesetzt, der Antrieb unterstützt die passende Spannungsklasse, die Stromgrenzen und die kompatiblen Feedback-Kommunikationsprotokolle oder Gebertypen, die für die gewählte DXM-Variante spezifiziert sind.
4. Worin unterscheidet sich die 380-V-Versorgungsvariante elektrisch von der 220-V-Variante in der 1-kW-Leistungsklasse?
Das 380-V-Modell zieht geringere Nenn- und Spitzenstromwerte (z. B. 3,44 Arms Nennstrom für DXM-L100*-10030-3C*-A1) im Vergleich zur 220-V-Version (6,25 Arms), was kleinere Kabelquerschnitte und reduzierte thermische Verluste in Verteilungsleitungen ermöglicht.
5. Welche Maßnahmen verhindern Rastmomentfluktuationen im Betrieb mit ultraetfernten bzw. extrem niedrigen Drehzahlen?
Die DXM-Serie integriert optimierte Nut-Pol-Kombinationen und enge Fertigungstoleranzen bei der Platzierung des Magnetstahls, was magnetische Rastkräfte minimiert und eine außergewöhnlich gleichmäßige Geschwindigkeitsregelung gewährleistet.
6. Ist eine Zwangslüftung für die leistungsstarken 180-mm-Flanschmodelle im Dauerbetrieb erforderlich?
Bei Nenndrehmomenten im Dauerbetrieb sind natürliche Konvektion und Wärmeleitung durch die Maschinenmontageplatte im Allgemeinen ausreichend, vorausgesetzt, die Umgebungstemperatur bleibt innerhalb der industriellen Standardgrenzen.
7. Wie sollten Ingenieure mit mechanischen Resonanzproblemen umgehen, wenn sie den Motor mit hochelastischen Riemenantrieben koppeln?
Systemintegratoren sollten die internen Kerbfilter (Notch-Filter) und die Echtzeit-Autotuning-Funktionen des Servoreglers nutzen, um Resonanzfrequenzen zu unterdrücken und die Geschwindigkeitsregelkreis-Verstärkungsparameter entsprechend anzupassen.
8. Welche Geberkonfigurationen sind auf Anfrage für kundenspezifische Maschinendesigns verfügbar?
Basierend auf spezifischen Regelkreis-Anforderungen und der Kompatibilität der Steuerungsschnittstelle können verschiedene inkrementelle, absolute und multiturn-serielle Geberkonfigurationen integriert werden.
