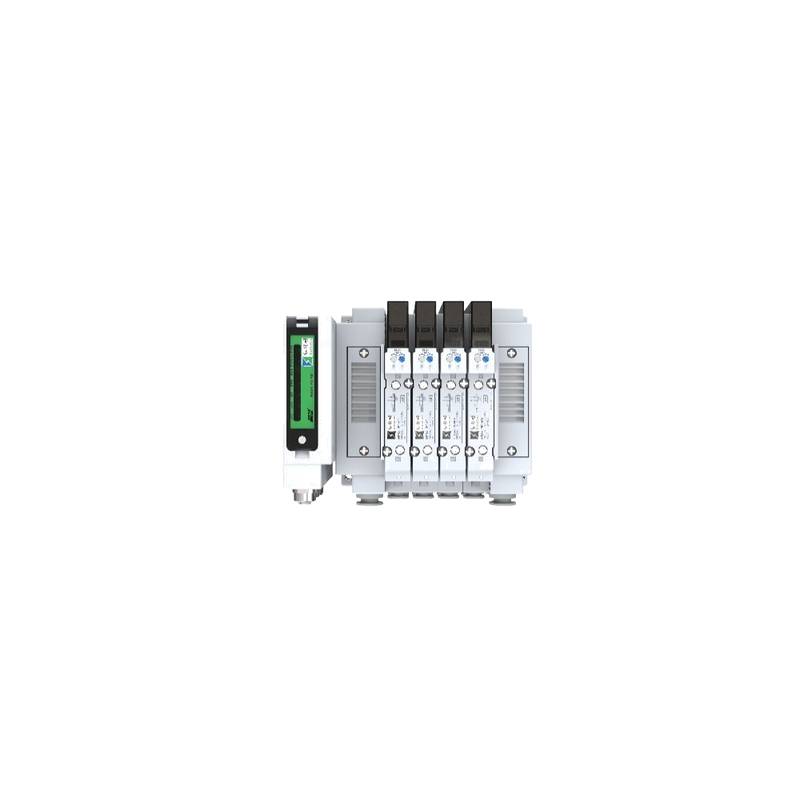

Die pneumatische Ventilinsel HollySys HSSV mit Profinet-Remote-IO-Modulen bietet eine modulierbare pneumatische Steuerung für automatisierte Maschinen. Dieses System minimiert den Verdrahtungsaufwand und sorgt gleichzeitig für eine stabile Feldfeldbuskommunikation.
Die moderne industrielle Automatisierung erfordert eine hohe Integration und einen zuverlässigen Datenaustausch über komplexe Maschinen hinweg. Herkömmliche diskrete pneumatische Verdrahtungsaufbauten führen bei mehrachsigen Pneummatikanordnungen häufig zu einem hohen Wartungsaufwand und Verzögerungen bei der Fehlersuche. Die HSSV-Serie begegnet diesen Engpässen durch die Kombination dezentraler Buskommunikation mit einer hochdichten Ventilintegration. Ingenieure können diese Architektur einsetzen, um das Schaltschrankdesign zu optimieren und den Installationsplatzbedarf zu reduzieren. Das system verarbeitet Befehlssignale über Feldbuskoppler schnell und minimiert so die Latenzzeit von der Befehlsausgabe bis zur Betätigung an verteilten Pneumatikknoten.
Technische Spezifikationen
Kommunikationsentfernung: 100 m @ Profinet
Adapter-Stromversorgung: 24 VDC @ 2,2 A
Magnetventil-Stromversorgung: 24 VDC @ 2 A
Zulässige Spannungsschwankung: ± 10% @ Nennspannung
Schutzart: IP67 @ Standardbetrieb
Kommunikationsfehler-Ausgangszustand: HOLD/OFF/SUB @ Signalverlust
Max. Eingangs-/Ausgangsbytes: 5/4 @ Profinet-Protokoll
In den Adapter integrierte Ausgangspunkte: 32 @ NPN-Form
Leistungsschutz: Kurzschluss- und Verpolungsschutz @ 24 VDC
Arbeitsmedium: 5 μm gefilterte Druckluft @ saubere Umgebung
Pneumatischer Anschlussart: 5-Port-Untersockelmontage @ Blockbaugruppe
Elektrischer Anschlussart: 4-poliger Stecker @ Schnellanschluss
Vorseuertyp: Interne Vorsteuerung @ Systemdruck
Cv-Wert P nach A/B: 0,42 @ Durchflussberechnung
Cv-Wert A nach R/B nach S: 0,48 @ Entlüftungsberechnung
Spulen-Nennspannung: 24 VDC @ Nennbetrieb
Zulässige Betriebsspannung: ± 10% @ 24 VDC
Leistungsaufnahme: 0,6 W @ Einzelspule
Betriebsdruckbereich: 0,15 - 0,7 MPa @ Druckluftversorgung
Handauslösung: Drück- und Dreh-Verriegelungsschraubendreher-Typ @ Wartung
Max. Betriebsfrequenz: 5 HZ @ kontinuierlicher Zyklus
Schmierung: Nicht erforderlich @ ölfreier Betrieb
Montagemethode: M3-Schraubanschluss @ Hauptventilblockkörper
Betriebstemperatur: -10 - +60 °C @ industrielle Umgebung
Systemintegration und Hardware-Setup
Die Implementierung des HSSV-Systems umfasst den Anschluss der pneumatischen Hauptversorgung und der Busleitungen an die Terminaladapter. Das Modul setzt für elektrische Verbindungen auf standardmäßige 4-polige Stecker und nutzt eine optimierte Konfiguration aus 1 Stromleitung und 2 Kommunikationsleitungen. Dieses Layout reduziert physisches Kabelgewirr im Schaltschrank. Für die Profinet-Kommunikation sollten geschirmte Twisted-Pair-Kabel verwendet werden, um die Signalintegrität in Umgebungen mit hohen elektromagnetischen Störungen (EMI) aufrechtzuerhalten. Eine ordnungsgemäße Erdung der Hutschiene und des Gehäuses eliminiert Erdschleifen und schützt interne Logikschaltungen vor transienten Spannungsspitzen.
Zuverlässigkeit und Umweltbeständigkeit
Die Hardware verfügt über die Schutzart IP67 und schützt interne Komponenten vor dem Eindringen von Staub und zeitweiligem Untertauchen in Wasser. Die integrierten Schalldämpfer und Schnapp-Schlauchverbinder vereinfachen die pneumatische Montage und verhindern Leckagen bei Hochzyklusbetrieben. Fortgeschrittene interne Diagnosen überwachen Spulenkurzschlüsse, Drahtbrüche, Unterspannung und Überspannung. Die leistungsschwachen Magnetspulen verbrauchen nur 0,6 W, wodurch die Wärmeentwicklung in geschlossenen Räumen reduziert wird. Diese technischen Maßnahmen verlängern die Lebensdauer der Ventil unter Nennbedingungen auf bis zu 80.000.000 Schaltspiele.
Auswahlhilfe und alternative Optionen
Die Auswahl der korrekten Ventilinselkonfiguration erfordert die Bewertung der erforderlichen Durchflussmenge, der E/A-Punktzahl und des Kommunikationsprotokolls. Beijing Zhongping Technology hält lokalen Bestand der HSSV-Serie vor und bietet technischen Support für die Querverweisauswahl und Systemkonfiguration. Ingenieure können das Ventilblock durch das Hinzufügen oder Entfernen einzelner Ventile über ein Bottom-Insertion-Design (Unterseiten-Einschub) skalieren, ohne die externe Verdrahtung zu modifizieren. Für Anwendungen, die andere Netzwerktopeologien erfordern, können alternative Module wie die EtherCAT-Variante nahtlos in die bestehende pneumatische Infrastruktur integriert werden.
Häufig gestellte Fragen (FAQ)
1. Wie lautet die typische Lieferzeit für Bestellungen bei Beijing Zhongping Technology?
Standardkonfigurationen sind ab Lager für den sofortigen Versand verfügbar, während kundenspezifische Ventilblockbaugruppen in der Regel innerhalb von 3 bis 5 Werktagen versandt werden.
2. Welche Gewährleistung gilt für diese Ventilinselmodule?
Für das Produkt gilt eine umfassende 12-monatige Herstellergarantie, die Materialfehler und werkseitige Verarbeitungsfehler abdeckt.
3. Können einzelne Ventile ausgetauscht werden, ohne den gesamten Block zu demontieren?
Ja. Das Bottom-Insertion-Ventildesign ermöglicht es Technikern, einzelne Magnetventile hinzuzufügen, zu entfernen oder auszutauschen, ohne die Primärverdrahtung oder die pneumatischen Hauptleitungen zu verändern.
4. Welche Diagnosefunktionen sind in das Modul integriert?
Das System unterstützt acht Diagnosefunktionen, darunter Spulenkurzschlusserkennung, Drahtbruchüberwachung, Kommunikationsfehlerwarnungen und Statistiken zur Lebensdauer der Schaltzyklen.
5. Welche Vorteile bietet der geringe Stromverbrauch für das Systemdesign?
Jede Spule arbeitet mit 0,6 W, was die Wärmeabgabe reduziert und Netzteile mit geringeren Kapazitäten betrieben werden lässt, ohne das Risiko von Spannungsabfällen über lange Kabelstrecken.
6. Welcher Filtrationsgrad ist für die Druckluftversorgung erforderlich?
Das System erfordert eine auf 5 μm gefilterte Druckluft, um Partikelverunreinigungen zu verhindern und eine reibungslose Kolbenschieberbewegung in den pneumatischen Ventilen zu gewährleisten.
7. Ist eine externe Schmierung für die pneumatischen Ventile erforderlich?
Nein. Die internen Komponenten sind vorgenölat und so konzipiert, dass sie mit trockener oder ungeschmierter Druckluft wartungsfrei arbeiten.
8. Welche Kommunikationsprotokolle werden von der HSSV-Serie unterstützt?
Die Adapterserie unterstützt mehrere Industrieprotokolle, einschließlich PROFINET und EtherCAT, und bedient so verschiedene Automatisierungsnetzwerkumgebungen.
9. Wie ist der Block gegen elektrische Fehlverdrahtung geschützt?
Das System integriert einen integrierten Kurzschlussschutz und Verpolungsschutz sowohl an den Leistungs- als auch an den Signalschnittstellen, um Hardwarebeschädigungen bei Installationsfehlern zu verhindern.
10. Wie hoch ist die maximale Betriebsfrequenz der Magnetventile?
Die Ventile unterstützen eine maximale Betriebsfrequenz von 5 Hz, wodurch sie sich für Hochgeschwindigkeits-Sortier- und repetitive Betätigungsaufgaben eignen.
