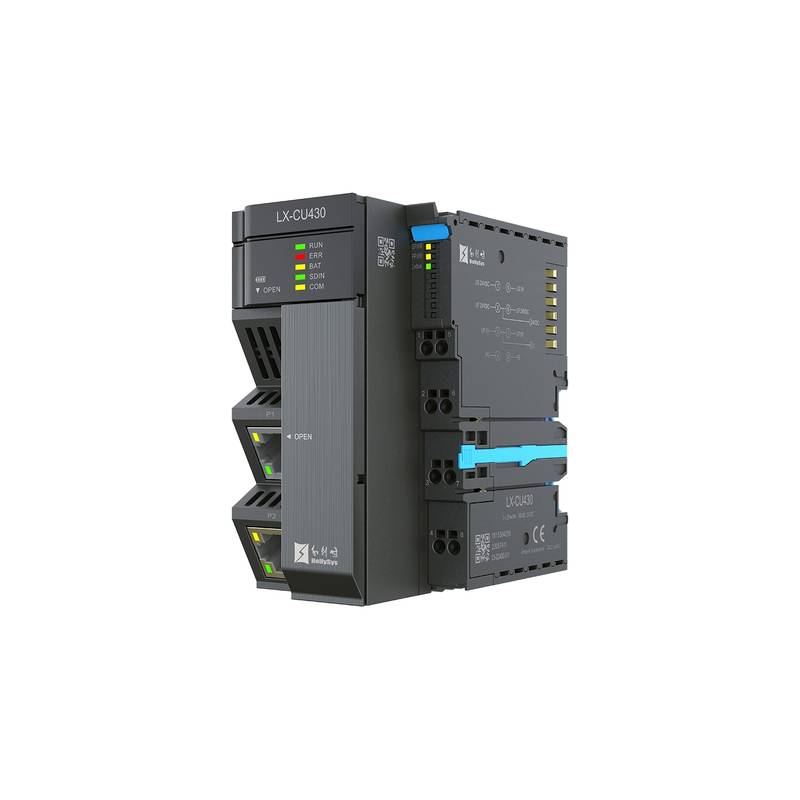

Die HollySys LX CU400 Kompakt-SPS bietet eine hochmoderne, deterministische Ausführung mit hoher Geschwindigkeit und Mehrachs-Bewegungsfunktionen für präzise Automatisierungsaufgaben. Ausgestattet mit einer offenen Architektur und robusten Kommunikationsschnittstellen optimiert sie den Platzbedarf im Schaltschrank und gewährleistet gleichzeitig eine nahtlose Interoperabilität in modernen industriellen Netzwerken.
Moderne industrielle Automatisierung erfordert hohe Verarbeitungsgeschwindigkeiten und kompakte Bauformen, um Platzbeschränkungen im Schaltschrank und Kommunikationsengpässe bei Mehrachsmaschinen zu vermeiden. Die Serie HollySys LX-CU400 begegnet diesen Herausforderungen durch die Integration fortschrittlicher Mehrkernprozessoren, schneller EtherCAT-Master-Funktionen und der Unterstützung von Standard-Programmiersprachen wie IEC61131-3. Ihre Architektur ermöglicht Ingenieuren die gleichzeitige Handhabung komplexer Logik und synchronisierter Bewegungssteuerung, ohne Abstriche bei der Abtastzeit-Leistung zu machen. Der Controller minimiert den Verkabelungsaufwand und lässt sich nativ in Automatisierungskomponenten von Drittanbietern integrieren, wodurch eine hohe Verfügbarkeit und vorhersehbare Reaktionszeiten in automatisierten Fertigungsumgebungen gewährleistet werden.
Technische Daten
Ausführungszeit für Bit-Anweisungen: 3 ns bei Standard-Betriebsbedingungen
Anwenderprogrammspeicher: 3 MB bei Nennlast
Eingangsvariablen I-Bereich: 128 KB bei Maximalkonfiguration
Ausgangsvariablen Q-Bereich: 128 KB bei Maximalkonfiguration
Globale Variablen M-Bereich: 4 MB im System-RAM
Globale Variablen N-Bereich: 3 MB im Anwenderspeicher
Netzausfall-Retentionsbereich R: 256 KB bei batterieloser Sicherung
Ethernet-Schnittstelle: 2 x RJ45 mit 10/100/1000 MBit/s adaptiv
Modbus-TCP-Master-Kapazität: 32 Slaves bei maximaler Netzlast
Modbus-TCP-Slave-Kapazität: 32 Master bei maximaler Netzlast
EtherNet-IP-Master-Kapazität: 64 Verbindungen bei aktivem Polling
EtherCAT-Buszyklus: 1 ms bei minimalem Intervall
EtherCAT-Slave-Unterstützung: 128 Einheiten bei maximaler Topologie
EtherCAT-Servoachsen: 16 Achsen bei 1 ms Aktualisierungsrate
Gesamtzahl der unterstützten Bewegungsachsen: 64 Achsen (virtuell und Bus kombiniert)
Ausgangsstrom systemseitig: 1,5 A bei 24 VDC
Ausgangsstrom feldseitig: 10 A bei 24 VDC
Systemleistungsaufnahme: 7 W bei Höchstlast
Abmessungen: 56 x 109 x 90 mm (Breite x Höhe x Tiefe)
Systemintegration und Hardware-Setup
Eine ordnungsgemäße mechanische und elektrische Installation gewährleistet die Signalintegrität und den zuverlässigen Betrieb der kompakten Steuerung LX-CU400 in industriellen Schaltschränken. Montieren Sie die Steuerung auf standardmäßigen 35-mm-DIN-Hutschiene und achten Sie dabei auf einen ausreichenden vertikalen Abstand zur Wärmeableitung um das 56-mm-Gehäuseprofil herum. Für alle Ethernet- und serielle Kommunikationsverbindungen sollten geschirmte Twisted-Pair-Kabel verwendet werden, um elektromagnetische Störungen durch Frequenzumrichter und Hochleistungsaktoren in der Nähe zu dämpfen. Erdieren Sie das Controller-Gehäuse direkt mit der Rückwand-Montageplatte über niederohmige Kupfer-Erdungsbänder, um Erdschleifen zu eliminieren und empfindliche Logikschaltungen vor transienten Spannungsspitzen zu schützen.
Zuverlässigkeit und Umweltbeständigkeit
Der Controller verfügt über thermische und elektrische Schutzvorrichtungen in Industriequalität, die für den Dauerbetrieb in rauen Fabrikumgebungen ausgelegt sind. Die Wärmeableitung erfolgt durch passive Konvektion über das kompakte Gehäuse, wodurch die internen Bauteiletemperaturen bei einer maximalen Systemleistungsaufnahme von 7 W innerhalb sicherer Schwellenwerte gehalten werden. Nichtflüchtige Speichertechnologien machen den Wartungsaufwand überflüssiger Pufferbatterien überflüssig und schützen Anwenderprogramme und Datenprotokolle vor unerwartetem Stromausfall. Die strikte Einhaltung von Standards zur elektromagnetischen Verträglichkeit gewährleistet die Störfestigkeit gegen leitungsgebundene und gestrahlte Störungen, wodurch die mittlere Zeit zwischen Ausfällen (MTBF) über automatisierte Produktionslinien hinweg maximiert wird.
Auswahlhilfe und alternative Optionen
Die Auswahl der passenden Variante hängt von den spezifischen Bewegungsachsenanforderungen, dem Bedarf an Kommunikationsredundanz und den Sicherheitsintegrationsstufen innerhalb der Zielmaschinenarchitektur ab. Das Modell LX-CU430 bedient Standard-Mehrachsanwendungen, die eine Hochgeschwindigkeits-Logikverarbeitung und eine umfassende Protokollkonnektivität ohne dedizierte funktionale S Sicherheitserweiterungen erfordern. Für Maschinen, die integrierte Sicherheitsfunktionen erfordern, bietet das Modell LX-CU433 erweiterte Hardware-Unterstützung für Sicherheitsmodule und Hot-Plug-Funktionen. Beijing Zhongping Technology bietet fachkundige technische Beratung und lokalen Bestands-Support, um Engineering-Teams bei der Querverweisauswahl und dem nahtlosen Modellaustausch zu unterstützen.
Häufig gestellte Fragen (FAQ)
1. Was ist die minimale EtherCAT-Buszykluszeit, die von der LX-CU400-Serie unterstützt wird?
Die minimale EtherCAT-Buszykluszeit beträgt 1 ms, was eine Hochgeschwindigkeits-Datenübertragung und eine synchronisierte Bewegungssteuerung für bis zu 16 Servoachsen gewährleistet.
2. Unterstützt der Controller Standard-Programmiersprachen?
Ja, er unterstützt standardmäßige IEC61131-3-Programmiersprachen neben C und C++ (Cplusplus) für die flexible Anwendungsentwicklung.
3. Wie hoch ist die maximale Anzahl unterstützter EtherCAT-Slaves?
Der Controller unterstützt bis zu 128 EtherCAT-Slave-Geräte, die in der Netzwerktopologie angeschlossen sind.
4. Wie bleiben Anwenderprogramm-Daten bei Stromausfall erhalten?
Anwenderdaten und Retain-Variablen werden in dedizierten nichtflüchtigen Speicherbereichen (R-Bereich bis zu 256 KB) gespeichert, ohne dass physische Pufferbatterien erforderlich sind.
5. Welche Kommunikationsprotokolle stehen an den integrierten Ethernet-Ports zur Verfügung?
Die dualen RJ45-Ports unterstützen TCP/IP-freie Protokolle, Modbus TCP, EtherNet/IP und HLINK-Kommunikationsstandards.
6. Gibt es Unterschiede bei der funktionalen Sicherheit zwischen LX-CU430 und LX-CU433?
Ja, der LX-CU430 unterstützt keine erweiterten funktionalen Sicherheitsmodule, während der LX-CU433 die erweiterte Integration der funktionalen Sicherheit unterstützt.
7. Was sind die physischen Abmessungen des Kompakt-Controllers?
Die Abmessungen betragen 56 mm in der Breite, 109 mm in der Höhe und 90 mm in der Tiefe.
8. Welche Lieferzeiten und Garantiebedingungen gelten für Bestellungen über Beijing Zhongping Technology?
Bestellungen profitieren von lokalisierten Lagerbeständen, strengen Prüfungen vor dem Versand und einer umfassenden industriellen Standardgarantie von 12 Monaten.
