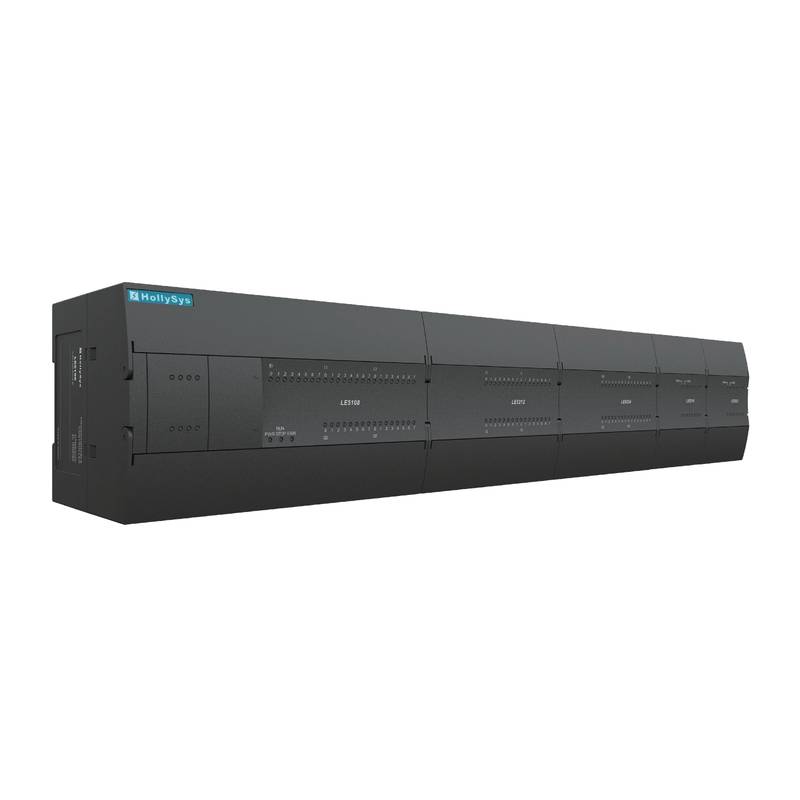

Das HollySys LE Compact PLC-Hardware-Ökosystem bietet eine robuste, hochskalierbare Automatisierungssteuerung für Einzelmaschinen und kompakte Produktionslinien. Ausgestattet mit integrierten Funktionserweiterungsplatinen und der Unterstützung von bis zu 20 E/A-Modulen gewährleistet dieser vielseitige Controller eine reibungslose Ausführung in rauen Industrieumgebungen.
Ingenieure der Industrieautomatisierung stoßen im kompakten Maschinenbau häufig auf Platzbeschränkungen, starke thermische Schwankungen und Kommunikationsengpässe. Die kompakte Controller-Serie HollySys LE löst diese Implementierungsherausforderungen durch eine flexible modulare Architektur und native Multimaschinen-Vernetzung über Serien- und Ethernet-Ports ohne komplexen Programmieraufwand. Angetrieben von speziellen CPU-Varianten, einschließlich der LE5104, LE5105, LE5107E, LE5108, LE5118, LE5119, LE5107L und LE5109L, unterstützt diese Hardwarelinie diverse digitale und analoge Konfigurationen. Integrierte Funktionen wie High-Speed-Hardwarezähler bis zu 400 kHz, schnelle Impulserfassung bis herab zu 10 μs und unmittelbare Ausgangskanäle gewährleisten eine präzise Echtzeit-Bewegungs- und Logiksteuerung. Die Hardware arbeitet zuverlässig über weite Temperaturgrenzen hinweg, mildert externe elektromagnetische Störungen durch robuste galvanische Trennung und Klemmenblocktrennung ab und sichert so eine kontinuierliche Betriebszeit in der Fabrikhalle.
Technische Spezifikationen
CPU-Modell: LE5104
CPU-Typ: Standard @ 24 VDC
Integrierte digitale Eingänge: 8 Punkte @ 24 VDC
Integrierte digitale Ausgänge: 6 Punkte @ Transistor
Integrierte analoge Eingänge: 0 Punkte @ Standard
Integrierte analoge Ausgänge: 0 Punkte @ Standard
Erweiterbare E/A-Module: 10 Module @ Max. Kapazität
Optionale Funktionserweiterungsplatine: Nicht unterstützt @ CPU-Gehäuse
High-Speed-Zähler: 1-Phasen 20 kHz @ Einzelkanal
High-Speed-Zählerbereich: -231 bis 231 - 1 @ 32-Bit-Integer
High-Speed-Ausgang: 2 Kanäle @ 20 kHz
Impulserfassung: 2 Kanäle @ 10 μs
Schneller externer Interrupt: 2 Kanäle @ 10 μs
Unmittelbarer Ausgang: 6 Kanäle @ Klemmenblock
Programm-Upload-Unterstützung: Unterstützt @ Software-Ebene
Zwangsfunktionsunterstützung: Unterstützt @ Diagnosemodus
Echtzeituhr: Eingebaute Uhr @ ±3 Minuten / Monat
Programmspeicherkapazität: 64 KB @ Flash-Speicher
Eingabebereich: 1 KB @ Speicherabbild
Ausgabebereich: 1 KB @ Speicherabbild
Zwischenbereich: 4 KB @ Interner Speicher
Zufallsbereich: 9 KB @ Datenspeicher
Spezialregisterbereich: 1 KB @ Systemreserviert
Netzausfall-Retentionsbereich: 2 KB @ Batteriegestütztes RAM
Ausführungsgeschwindigkeit Bit-Anweisung: 0,1 μs @ Boolesche Logik
Kommunikationsschnittstelle: 1 Port @ RS485
Kommunikationsprotokoll: Modbus Master/Slave @ Freier Port-Modus
Eingangsversorgungsspannung: 24 VDC @ Nenneingang
Ausgangsversorgungsspannung: 24 VDC @ Lastkreis
Abmessungen B x H x T: 78 x 97 x 90 mm @ DIN-Hutschienenmontage
Systemintegration und Hardware-Setup
Die physische Installation des kompakten HollySys LE-Controllers erfordert die Montage auf Standard-35-mm-Hutschienen in einem ordnungsgemäß geerdeten Metallgehäuse, um elektrische Störungen zu unterdrücken. Die Feldverdrahtung sollte abgeschirmte Twisted-Pair-Kabel für alle serielle RS485-Schleifen und analogen Signalleitungen verwenden, wobei der Abschirmungs-Drain-Draht an die nächste Hauserdungsschiene angeschlossen wird, um Erdschleifen zu verhindern. Die Stromverteilung zu den 24-VDC- oder 220-VAC-Klemmen muss externe flinke Sicherungen oder Schutzschalter enthalten, um gegen nachgeschaltete Kurzschlüsse zu schützen. Abnehmbare Klemmenblöcke vereinfachen die Vorverdrahtungs- und Austauscharbeiten während Wartungsfenstern, ohne die Feldkabelbäume zu stören. Die Multimaschinen-Vernetzung kann direkt über physische Klemmenanschlüsse hergestellt werden, was einen synchronisierten Datenaustausch zwischen benachbarten Controllern ermöglicht, ohne dass benutzerdefinierter SPS-Kommunikationscode erforderlich ist.
Zuverlässigkeit und Umweltbeständigkeit
Die für den Einsatz in anspruchsvollen Industrieräumen entwickelte LE-Hardware-Serie entspricht strengen Standards für die elektromagnetische Verträglichkeit in der Industrie. Die Betriebsbereitschaft bei großen Temperaturen ermöglicht es den Controllern, in unklimatisierten Schaltschränken, die thermischen Umgebungsschwankungen ausgesetzt sind, zuverlässig zu funktionieren. Die natürliche Konvektionskühlung wird durch spezielle Lüftungsschlitze am Formgehäuse optimiert, wodurch fehleranfällige externe Kühlgebläse überflüssig werden. Ein nichtflüchtiger Flash-Speicher und batteriegestütztes RAM schützen die Benutzerlogik und remanente Datenregister vor unerwarteten Stromunterbrechungen. Die Komponenten ausgewählt konzentrieren sich auf hohe Metriken zur mittleren Zeit zwischen Ausfällen (MTBF) und gewährleisten eine langfristige Betriebsstabilität für kontinuierliche Fertigungsprozesse.
Auswahlberatung und alternative Optionen
Die Auswahl der geeigneten LE-Controllervariante hängt direkt vom erforderlichen Digital-Analog-Verhältnis, der Erweiterungssteckplatzkapazität und den Anforderungen an die Kommunikationsschnittstelle der Zielmaschine ab. Für grundlegende diskrete Logikanwendungen bieten Modelle wie die LE5104 oder LE5105 kostengünstige feste E/A-Anzahlen mit grundlegender High-Speed-Zählung. Anwendungen, die eine umfangreiche Bewegungssteuerung, Transistorausgänge mit hoher Dichte oder duale RS485- und RJ45-Ports erfordern, profitieren von fortschrittlichen Varianten wie der LE5118 oder LE5108. Beijing Zhongping Technology unterhält ein umfassendes Inventar dieser originalen Automatisierungskomponenten, bietet fachkundige technische Beratung und Unterstützung bei der Querverweis-Auswahl, um eine nahtlose Integration in bestehende Architekturen zu gewährleisten.
Häufig gestellte Fragen (FAQ)
1. Was sind die Standard-Lieferzeiten und Versandrichtlinien für die Bestellung des HollySys LE-Controllers? Über Beijing Zhongping Technology abgewickelte Bestellungen werden vorbehaltlich des Bestellvolumens und der Ziellogistik typischerweise innerhalb von 24 bis 48 Stunden ab Lager vor Ort versandt.
2. Welche Gewährleistung wird beim Kauf dieser Hardware gewährt? Alle Einheiten werden durch eine umfassende 12-monatige Standard-Industriegarantie abgesichert, die Herstellungsfehler und Hardwarefehlfunktionen abdeckt.
3. Kann das LE-CPU-Modul analoge Erweiterungskarten unterstützen, wenn dem Basismodell native analoge Kanäle fehlen? Ja, CPU-Modelle, die Erweiterungsplatinen unterstützen, akzeptieren aufclipbare Optionsmodule, um die analogen Eingangs- und Ausgangsfunktionen zu skalieren.
4. Wie wird die Multimaschinen-Kommunikation ohne Programmierung hergestellt? Das System unterstützt native Multimaschinen-Interkonnektivitätsprotokolle direkt über ausgewiesene Klemmenports für den Peer-Datenaustausch.
5. Welche Programmiersoftware ist erforderlich, um die LE-Serie zu konfigurieren? Die Controller werden mit proprietären Engineering-Softwaresuiten von HollySys programmiert, die für die kompakte LE-Architektur entwickelt wurden.
6. Sind die Klemmenblöcke für einen einfacheren Verdrahtungsaustausch abnehmbar? Ja, die Hardware enthält steckbare Klemmenblöcke, um schnelle Verdrahtungstrennungen während der Wartungszyklen zu erleichtern.
7. Was ist die maximale Anzahl von E/A-Modulen, die an eine einzelne CPU angeschlossen werden können? Abhängig von der spezifischen Modellvariante unterstützt das System bis zu 20 Erweiterungsmodule insgesamt.
8. Erfordert die Echtzeituhr einen externen Batteriewechsel? Die eingebaute Echtzeituhr stützt sich auf interne Pufferschaltungen, um die Genauigkeit der Zeitmessung bei kurzfristigen Stromausfällen aufrechtzuerhalten.
