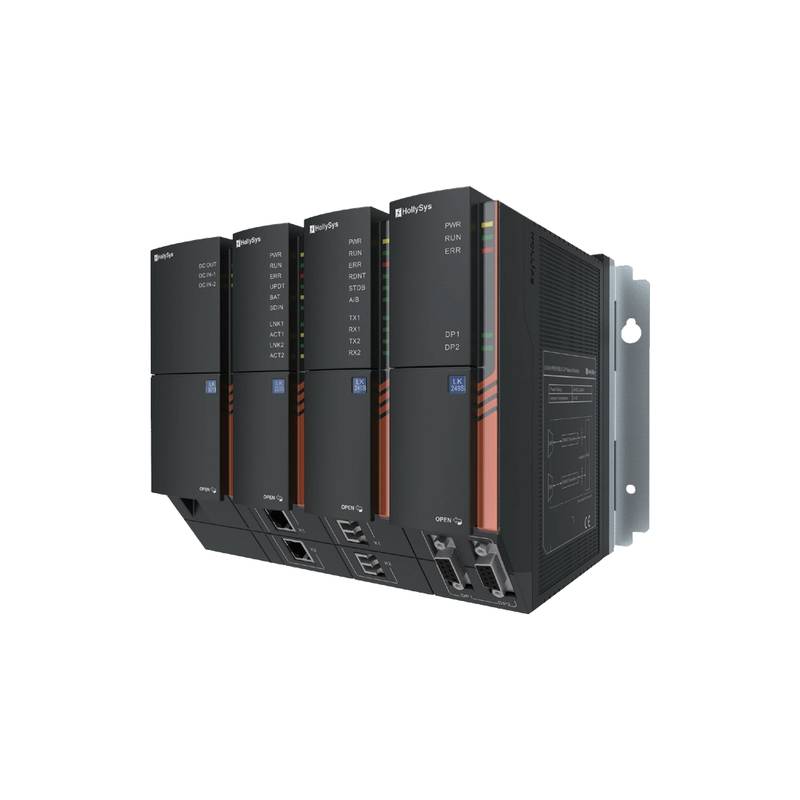

Die programmierbaren HollySys LK220S Speicherprogrammierbaren Steuerungen bieten eine zertifizierte SIL2-funktionale Sicherheit und eine Dual-Chassis-Redundanz für kritische industrielle Automatisierungsprozesse. Ausgestattet mit robuster Fehlertoleranz und nativer Konformität mit den IEC61508-Standards, gewährleistet diese SPS-Schrankschaltung maximale Verfügbarkeit in gefährlichen Betriebsumgebungen.
Die LKS-Sicherheits-SPS-Plattform bewältigt die gravierende industrielle Herausforderung von Einzelausfällen des Systems in risikoreichen kontinuierlichen Prozessen wie der petrochemischen Raffination, der Stromerzeugung und der Gasverteilung. Basierend auf einer Dual-Core 667 MHz-Verarbeitungsarchitektur führt das LK220S-Hauptsteuerungsmodul komplexe Sicherheitslogiken aus und hält dabei deterministische Abtastzyklen ein. Kommunikationsbusse und Stromversorgungs-Loops nutzen vollständig redundante Topologien, um Paketverluste, Datenlatenzen und unerwartete Controller-Stopps zu verhindern. Die Systemkonfiguration basiert auf der Safety FA-AutoThink-Softwareumgebung, die streng den IEC61131-3-Standards entspricht, um die Programmierung in Kontaktplan (LD) und Funktionsbausteinplan (FBD) mit erweiterter Dekompilierungsverifizierung zu unterstützen.
Technische Daten
CPU-Dominanzfrequenz: Dual-Core, 667 MHz @ 24 VDC
Befehlsausführungsrate Bitoperationen: 20 ns @ Standardlast
Befehlsausführungsrate Festkomma: 20 ns @ Standardlast
Befehlsausführungsrate Gleitkomma: 28 ns @ Standardlast
Programmspeicherkapazität: 32 MB (16 MB für System, 16 MB für Benutzerlogik) @ 25°C
Netzausfallsicherer MRAM-Speicher: 512 KB @ 24 VDC
Ethernet-Kommunikationsports: 2-Port 10/100M @ Modbus TCP Protokoll
Modulschutzart: IP20 @ Standard-Schrankinstallation
E/A-Kapazität eines Einzelsystems: 1.000 Punkte @ Maximale Konfiguration
Eingangsvariablenbereich I-Zone: 128 KB @ Systemspeicher
Ausgangsvariablenbereich Q-Zone: 128 KB @ Systemspeicher
Allgemeiner Variablenbereich G-Zone: 1 MB @ Systemspeicher
Benutzerparameter-Variablenbereich M-Zone: 1 MB @ Systemspeicher
Retentiver Bereich R-Zone: 64 KB @ MRAM-Zuordnung
Redundanzunterstützung: Dual-Backplate-Hot-Standby-Redundanz @ Rack-Ebene
Physikalische Modulabmessungen: 44,7 mm x 166 mm x 152 mm @ B x H x T
Systemintegration und Hardware-Setup
Der Einsatz der LK220S-Sicherheitssteuerung in einem industriellen SPS-Schrank erfordert die strikte Einhaltung von EMV-Schirmungs- und Erdungsprotokollen. Alle Kommunikationsleitungen müssen geschirmte Twisted-Pair-Kabel verwenden, die an eine niederohmige Erdungsschiene angeschlossen sind, um elektromagnetische Gleichtaktstörungen durch in der Nähe befindliche Frequenzumrichter zu eliminieren. Die dualen 10/100M-Ethernet-Schnittstellen unterstützen Ring- und Sternstrukturen und erfordern hochwertige Industrie-Patchkabel mit robusten Steckverriegelungsmechanismen. Die Backplate-Installation beinhaltet eine steckplatzbasierte Ausrichtung, bei der Sicherheits- und Nicht-Sicherheits-E/A-Module ohne Signalverschlechterung nebeneinander integriert werden können. Hot-Swap-Vorgänge müssen nacheinander ausgeführt werden, während die Integrität der Backplate-Buskommunikation aufrechterhalten wird, um fehlerbedingte Auslösungen während der Laufruhe zu verhindern.
Zuverlässigkeit und Umweltbeständigkeit
Das LK220S-Modul wurde für den Dauerbetrieb in rauen Industrieanlagen entwickelt und verfügt über eine Schutzbeschichtung auf internen Leiterplatten, um korrosiven Gasen und hoher Luftfeuchtigkeit zu widerstehen. Das Hardware-Design zeichnet sich durch hocheffiziente Wärmeableitungswege aus, die einen zuverlässigen Betrieb über große Umgebungstemperaturbereiche hinweg ohne mechanische Zwangslüftung ermöglichen. Die Dual-Chassis-Redundanz in Kombination mit einer Diagnoseabdeckung von über 90 % liefert eine MTBF-Metrik (mittlere Betriebsdauer zwischen Ausfällen) von 100.000 Stunden. Die flüchtige MRAM-Architektur bewahrt die Integrität retentiver Daten ohne auf wartungsintensive interne Pufferbatterien angewiesen zu sein, wodurch langfristige Ausfallrisiken bei Remote-Installationen gesenkt werden.
Auswahlhilfe und alternative Optionen
Bei der Spezifikation von Sicherheitsarchitekturen für sicherheitskritische industrielle Kreisläufe müssen Ingenieure die E/A-Dichte, die Abtastzeit und die Redundanzstufen zwischen den LK220S-Sicherheitssteuerungen und Standard-Großprozesssteuerungen wie der LK500-Serie bewerten. Für Abläufe, die nahtlose Kreuzverweise, Altsystem-Migrationen oder eine sofortige Komponentenbeschaffung erfordern, bietet Beijing Zhongping Technology (北京众平科技股份有限公司) umfassende ingenieurtechnische Beratung, Kreuzreferenz-Teileabgleich und originalwerksgestützte Hardwarebestände zur Unterstützung dringender Bereitstellungspläne.
Häufig gestellte Fragen (FAQ)
1. Was ist die primäre Sicherheitszertifizierung für die LK220S-Steuerung?
Das Gerät ist vom TÜV SÜD für die SIL2-Konformität gemäß den Normen IEC61508, IEC61511, EN50126, EN50129 und EN 54-2 zertifiziert.
2. Bietet Beijing Zhongping Technology (北京众平科技股份有限公司) lokale Lagerbestände und Tests vor dem Versand für dieses Modell an?
Ja, Beijing Zhongping Technology (北京众平科技股份有限公司) unterhält regionale werkseigene Bestände und führt vor dem Versand strenge Qualitätsprüfungen durch.
3. Welche Programmiersprachen unterstützt die Safety FA-AutoThink-Software?
Sie unterstützt die Programmierung in Kontaktplan und Funktionsbausteinplan, die strikt dem Standard IEC61131-3 entspricht.
4. Wie handhabt das Modul die Programmspeicherung und Speicherzuweisung?
Es verfügt über insgesamt 32 MB Programmspeicher, der gleichmäßig aufgeteilt ist: 16 MB für Systemoperationen und 16 MB für die Benutzeranwendungslogik.
5. Wird Hot-Swapping für Eingangs- und Ausgangsmodule auf dem Rack unterstützt?
Ja, die Systemarchitektur unterstützt das Hot-Swapping von Modulen vollständig, um eine ununterbrochene Wartungskontinuität zu gewährleisten.
6. Welche Kommunikationsprotokolle werden auf den integrierten Ethernet-Ports unterstützt?
Die dualen 10/100M-Ethernet-Ports unterstützen nativ das Modbus TCP-Protokoll für einen robusten Datenaustausch.
7. Wie hoch ist die Ausführungsgeschwindigkeit für Gleitkomma-Befehle auf dieser CPU?
Die Ausführungsgeschwindigkeit für Gleitkomma-Befehle ist unter Standardbetriebsbedingungen mit 28 ns angegeben.
8. Welche physikalische Gehäuseschutzart besitzen diese Steuermodule?
Die einzelnen Module haben die Schutzart IP20 und sind für den Einbau in geschlossene Industriesteuerungsschränke ausgelegt.
